W krytycznych etapach transportu gazu ziemnego i węglowodorów, wydajność zaworu ma bezpośredni wpływ zarówno na bezpieczeństwo, jak i wydajność. Najnowsza dostawa zaworu kulowego DBB (Double Block and Bleed) firmy GEKO spotkała się z wyjątkowym odzewem klientów dzięki jego szczelności gazowej zgodnej z normą ISO 5208 i zerowej szczelności klasy A.  Zawór kulowy DBB z twardym uszczelnieniem: idealny wybór do zastosowań z gazem ziemnym i gazem węglowodorowym 1.1 Główne cechy: uszczelnienie zapobiegające przeciekom i możliwość adaptacji do ekstremalnych warunków Zawór kulowy GEKO DBB Hard Sealed wykorzystuje konstrukcję uszczelnienia metal-metal, zapewniając gazoszczelność dzięki precyzyjnie szlifowanym gniazdom zaworu i powierzchniom styku kuli. Spełnia normę szczelności ISO 5208 Rate A, całkowicie zapobiegając wyciekom gazu podczas testów wysokociśnieniowych. Gwarantuje to spełnienie rygorystycznych wymagań dotyczących zerowej szczelności dla gazociągów. Korpus zaworu wykonany jest z wysokowytrzymałej stali stopowej, poddanej obróbce cieplnej do twardości ponad HRC 60, co znacznie poprawia odporność na zużycie i gwarantuje długotrwałą, stabilną pracę w środowisku korozyjnym, w którym obecne są gazy węglowodorowe, takie jak metan i propan. 1.2 Zalety konstrukcyjne: podwójna izolacja i redundancja bezpieczeństwa Konstrukcja zaworu DBB obejmuje dwie niezależne powierzchnie uszczelniające z zaworem upustowym umieszczonym pośrodku, tworząc podwójną barierę izolacyjną. W przypadku uszkodzenia uszczelnienia głównego, uszczelnienie zapasowe natychmiast się aktywuje, a zawór upustowy uwalnia resztkowy gaz, zapobiegając wzrostowi ciśnienia. Taka konstrukcja ma kluczowe znaczenie w zakładach przetwarzania gazu ziemnego, gdzie skutecznie zapobiega ryzyku wybuchu związanego z wyciekiem. Korpus zaworu ma budowę modułową, co ułatwia konserwację na miejscu i skraca czas przestoju. 1.3 Parametry wydajności: pokrycie pełnego spektrum wymagań Zakres ciśnień: Klasa 150 do Klasa 1500, nadaje się do różnych poziomów ciśnienia, od niskociśnieniowych rurociągów zbiorczych do wysokociśnieniowych rurociągów dalekobieżnych. Zakres temperatur: od -46°C do 200°C, obejmuje obszary o ekstremalnie niskiej temperaturze oraz środowiska rafinacji o wysokiej temperaturze. Średnica nominalna: DN 15 do DN 600, spełniająca potrzeby kontroli przepływu w małych odgałęzieniach do głównych rurociągów. Metody aktywacji: Obsługuje siłowniki ręczne, pneumatyczne, elektryczne i hydrauliczne, kompatybilne z systemami sterowania automatycznego.  2. Szczegółowa analiza scenariuszy zastosowań gazu ziemnego i gazu węglowodorowego 2.1 Transport gazu ziemnego: kluczowy element rurociągów dalekobieżnych W przypadku gazociągów dalekosiężnych zawór kulowy DBB z twardym uszczelnieniem służy jako krytyczne urządzenie odcinające, realizując następujące funkcje: Kontrola wysokiego ciśnienia: W rurociągach o ciśnieniu klasy 900 i wyższym zawory muszą wytrzymywać częste operacje otwierania i zamykania. Zawory GEKO przeszły testy zmęczeniowe, zachowując integralność uszczelnienia po 100 000 cykli. Wyłączenie awaryjne: Po podłączeniu do systemów SCADA zawór może otworzyć się lub zamknąć całkowicie w ciągu 5 sekund, reagując na alarmy dotyczące wycieków z rurociągu. Czyszczenie rurociągów: Szybkie otwieranie i zamykanie zaworu kulowego w połączeniu z urządzeniem czyszczącym zapewnia usuwanie zanieczyszczeń z rurociągu, co pozwala na utrzymanie wydajnego transportu. 2.2 Przetwarzanie gazu węglowodorowego: niezawodne wsparcie dla rafinerii i obiektów LNG W stacjach odbiorczych LNG (skroplonego gazu ziemnego) i rafineriach zawory muszą stawić czoła dwóm wyzwaniom: niskim temperaturom i korozji: Uszczelnianie w niskich temperaturach: Specjalne materiały uszczelniające do niskich temperatur zachowują elastyczność w temperaturze -196°C, zapobiegając przeciekom spowodowanym kurczeniem się pod wpływem niskiej temperatury. Ochrona antykorozyjna: Korpus zaworu pokryty jest powłoką ze stopu na bazie niklu, która jest odporna na korozję wywoływaną przez kwaśne gazy, takie jak H₂S i CO₂, co wydłuża żywotność zaworu. Izolacja procesu: W wieżach destylacyjnych, sprężarkach i innym sprzęcie zawór umożliwia precyzyjną kontrolę przepływu gazów węglowodorowych, wspomagając optymalizację procesu. 2.3 Typowe przypadki zastosowań Przypadek 1: W międzynarodowym projekcie gazociągu po zastosowaniu zaworów kulowych GEKO DBB wskaźnik nieszczelności spadł ze średniej branżowej wynoszącej 0,5% do 0%, co pozwoliło zaoszczędzić ponad 2 miliony dolarów na rocznych kosztach konserwacji. Przypadek 2: W instalacji krakingu wysokotemperaturowego w rafinerii na Bliskim Wschodzie zawory GEKO pracują nieprzerwanie od 3 lat bez awarii uszczelnień, zastępując oryginalny importowany produkt. 3. Jak dopasować wymagania do cech produktu3.1 Wybór kluczowych parametrów Klasa ciśnienia: Wybierz zawory o klasie od 300 do 1500 na podstawie ciśnienia projektowego rurociągu, aby uniknąć ryzyka nadmiernego ciśnienia. Zakres temperatur: W zimnych regionach należy wybierać zawory niskotemperaturowe, natomiast w środowiskach o wysokiej temperaturze należy wziąć pod uwagę konstrukcję odprowadzania ciepła. Metoda uruchamiania: W przypadku sterowania zdalnego zaleca się stosowanie siłowników elektrycznych, natomiast w systemach wyłączania awaryjnego idealnie sprawdzają się napędy pneumatyczne. 3.2 Wskazówki dotyczące instalacji i konserwacji Kontrola przed instalacją: Sprawdź, czy oznaczenie kierunku przepływu na zaworze jest zgodne z kierunkiem przepływu w rurociągu oraz czy powierzchnie połączeń kołnierzowych są czyste i nieuszkodzone. Wtrysk smaru uszczelniającego: Użyj specjalistycznego smaru uszczelniającego, aby poprawić uszczelnienie przy niskim ciśnieniu, upewniając się, że wtryskiwana ilość smaru jest zgodna ze specyfikacją producenta. Regularna konserwacja: Sprawdzaj zużycie fotela co 6 miesięcy i corocznie przeprowadzaj testy szczelności gazowej. Niezwłocznie wymieniaj starzejące się podzespoły. 3.3 Normy branżowe i certyfikaty Certyfikat ISO 5208: gwarantuje, że zawór przejdzie rygorystyczne testy szczelności gazowej, a stopień nieszczelności będzie niższy niż 0,01%. Zgodność z normą API 6D: spełnia normy przemysłu naftowego i gazowego, co gwarantuje niezawodność w projektowaniu, produkcji i kontroli. Certyfikacja CE: Zgodność z dyrektywami UE dotyczącymi urządzeń ciśnieniowych, wspierająca globalne zamówienia publiczne. Wybierz zawory GEKO już dziś: odwiedź stronę internetową GEKO lub skontaktuj się z autoryzowanymi dystrybutorami. info@geko-union.com

W przemyśle przetwórczym przywykliśmy do mówienia o otworze zaworu, natężeniu przepływu i różnicy ciśnień. Jednak patrząc na zawór regulacyjny przez pryzmat mechaniki płynów, szybko zdajemy sobie sprawę, że jest on czymś znacznie więcej niż prostym urządzeniem mechanicznym do regulacji przepływu. Zawór sterujący jest w istocie precyzyjną maszyną przetwarzającą energię. Dlaczego wysoki spadek ciśnienia powoduje ogłuszający hałas?Dlaczego pozornie solidny metalowy korek zaworu może zostać „zjadany” przez wodę w wyniku kawitacji? Odpowiedzi leżą w nieustannej rywalizacji pomiędzy presją (energia potencjalna) I prędkość przepływu (energia kinetyczna). W firmie GEKO zrozumienie tej równowagi ma fundamentalne znaczenie dla projektowania niezawodnych i wydajnych zaworów regulacyjnych do wymagających zastosowań przemysłowych. 01 Nowa definicja zaworu sterującego: „Rozpraszacz energii” Zapytaj operatora, do czego służy zawór sterujący, a odpowiedź będzie prosta: „Kontroluje przepływ.” Zapytaj inżyniera mechaniki płynów, a odpowiedź się zmieni: „Zawór sterujący to element o zmiennym oporze, który powoduje stratę ciśnienia.” Prawdziwą funkcją zaworu sterującego nie jest bezpośrednie sterowanie prędkością przepływu cieczy, lecz zmiana powierzchni przepływu, zmuszając ciecz do zużycia części swojej energii (ciśnienia), a tym samym do zmiany warunków przepływu.   Nic nie jest za darmo w dziedzinie kontroli przepływu. Aby regulować przepływ, trzeba płacić spadkiem ciśnienia (ΔP). Gdzie więc trafia ta energia? Większość utraconego ciśnienia nie znika, lecz przekształca się w: Ciepło (nieznaczny wzrost temperatury) Dźwięk (hałas), Wibracje mechaniczne. Proces ten znany jest jako rozpraszanie energii i definiuje rzeczywistą naturę działania zaworu sterującego. 02 Równanie Bernoulliego: Huśtawka między ciśnieniem a prędkością Gdy ciecz przepływa przez zawór, musi podlegać zasadzie zachowania energii. Dla płyny nieściśliwe takie jak woda, zależność ta jest opisana przez Równanie Bernoulliego. Są dwaj kluczowi gracze: - Ciśnienie statyczne (P) – energia potencjalna płynu - Ciśnienie dynamiczne – energia związana z ruchem płynu (prędkość) Równanie Bernoulliego: Schemat kluczowy: Widok przekroju poprzecznego ciśnienia/prędkości wewnątrz zaworu:    (Ilustracja: Gdy ciecz przepływa przez wąską przestrzeń, jej prędkość gwałtownie wzrasta, a ciśnienie gwałtownie spada.) Wyjaśnienie procesu fizycznego Przyspieszenie poprzez ograniczenieKiedy ciecz jest przepychana przez wąską szczelinę między grzybkiem zaworu a gniazdem, jej prędkość musi gwałtownie wzrosnąć, aby mogła przepłynąć. Nagły spadek ciśnieniaZgodnie z zasadą Bernoulliego, gdy prędkość wzrasta, ciśnienie musi maleć.To jak jazda kolejką górską: energia kinetyczna rośnie, a energia potencjalna maleje. Ten kompromis między ciśnieniem a prędkością stanowi istotę dynamiki płynów w zaworach sterujących. 03 Vena Contracta: Niebezpieczne oko burzy Jednym z najważniejszych pojęć w fizyce zaworów sterujących jest żyła kurczliwa. Żyła kurczliwa nie jest fizycznym otworem zastawki. Znajduje się on w bardzo niewielkiej odległości od gniazda zaworu, gdzie: Powierzchnia przepływu jest najmniejsza, prędkość przepływu jest najwyższa, ciśnienie jest najniższe    Dlaczego to takie ważne? Ponieważ większość poważnych uszkodzeń zaworów ma swój początek właśnie w tym miejscu. Jeżeli ciśnienie w żyle kurczliwej (PCV) spadnie poniżej ciśnienia pary nasyconej cieczy, ciecz natychmiast zacznie wrzeć i utworzy pęcherzyki pary — to jest błyskowy.Jeśli ciśnienie później się poprawi, pęcherzyki te gwałtownie zapadną się, co doprowadzi do kawitacja, co może poważnie uszkodzić wewnętrzne części zaworów. 04 Odzyskiwanie ciśnienia: miecz obosieczny w konstrukcji zaworów  Po przejściu płynu przez żyłę kurczliwą droga przepływu rozszerza się. Prędkość maleje, a ciśnienie zaczyna ponownie rosnąć. Zjawisko to nazywa się odzyskiwanie ciśnienia. Do opisu tego zachowania zastosowano kluczowy parametr bezwymiarowy: Współczynnik odzysku ciśnienia (FL). Wzór na współczynnik odzysku ciśnienia: Wartość FL określa, jak skutecznie zawór zamienia energię kinetyczną z powrotem na ciśnienie. Dwa typy zaworów, dwa bardzo różne wyniki 1. Zawory o wysokim odzysku (zawory kulowe, zawory motylkowe) - Niska wartość FL Płynna ścieżka przepływu, jak tor wyścigowy. Ciśnienie spada głęboko, a następnie mocno wzrasta. Zalety Wysoka przepustowość Wady Bardzo niska zawartość PVC, bardzo wysokie ryzyko kawitacji. 2. Zawory o niskim odzysku (zawory grzybkowe) - Wysoka wartość FL (bliska 0,9) Kręta ścieżka przepływu, silne turbulencje Zalety Niższe ryzyko kawitacji (PCW nie spada zbyt nisko) Wady Większa stała utrata ciśnienia  (Ilustracja: Zawór wysokiego odzysku jest zaworem kulowym/motylkowym, a krzywa ciśnienia jest niżej; Zawór niskiego odzysku jest zaworem odcinającym, a krzywa ciśnienia jest bardziej płaska.) W firmie GEKO dobór zaworów zawsze uwzględnia sposób odzyskiwania ciśnienia, a nie tylko przepustowość.  05 Praktycznych lekcji dla inżynierów Zrozumienie tych zasad fizycznych zapewnia realną wartość przy wyborze i obsłudze zaworów. - Nie daj się zwieść określeniu „Całkowicie otwarty” Nawet jeśli prędkość przepływu wydaje się niska przy pełnym otwarciu, przy małych otworach prędkość w żyłach kurczliwych może osiągnąć ekstremalne poziomy: Ciecze mogą tworzyć strumienie o dużej prędkości Gazy mogą osiągnąć prędkość dźwięku - Hałas to energia Głośny hałas zaworów nie tylko irytuje — jest to po prostu marnowanie energii mechanicznej.Im głośniejszy hałas, tym intensywniejsze jest wewnętrzne rozproszenie energii i tym większe potencjalne uszkodzenie sprzętu. - Przewiduj awarię zanim nastąpi Jeśli znasz ciśnienie przed zaworem (P1), ciśnienie za zaworem (P2) i współczynnik FL zaworu, możesz oszacować Pvc. Skontaktuj się z nami już teraz, aby uzyskać więcej informacji na temat zaworu regulacyjnego: info@geko-union.com Jeśli ciśnienie pary PVC jest niższe niż ciśnienie pary cieczy, należy natychmiast zaprzestać używania standardowego zaworu. W przeciwnym razie, w ciągu kilku tygodni, w zaworze mogą pojawić się dziury spowodowane kawitacją. Skontaktuj się z nami już teraz, aby uzyskać więcej informacji na temat zaworów regulacyjnych: info@geko-union.com

Z technologią zaworów o wysokiej wydajności GEKOPrzez długi czas inżynierowie postrzegali zawory motylkowe jako rozwiązanie czysto „ekonomiczne” – lekkie, kompaktowe, proste w konstrukcji i niedrogie. Jednak od dawna miały one również opinię zawodnych:- Ograniczone do miękkich gumowych siedzeń- Słaba odporność na wysoką temperaturę i ciśnienie- Skłonność do przeciekania po długotrwałym użytkowaniuW wymagających warunkach eksploatacji, tradycyjnie w centrum uwagi znajdowały się duże zawory kulowe.To postrzeganie uległo zmianie wraz z pojawieniem się prawdziwego rewolucjonisty:Zawór motylkowy potrójnie offsetowy (TOV).  Dzięki zastosowaniu eleganckiej zasady geometrycznej, konstrukcja z potrójnym przesunięciem całkowicie eliminuje tarcie między metalowymi powierzchniami uszczelniającymi – umożliwiając uszczelnienie typu metal-metal bez przecieków. Ta innowacja umożliwiła zaworom motylkowym dorównanie zaworom grzybkowym w zastosowaniach o krytycznym znaczeniu. Dzisiaj GEKO zabiera nas w głąb tego przełomu geometrycznego i pokazuje, jak trzy przesunięcia tworzą jeden cud inżynierii. 1. Pięta achillesowa tradycyjnych zaworów motylkowych: tarcie Aby zrozumieć, dlaczego zawory z potrójnym offsetem są rewolucyjne, musimy najpierw przeanalizować, dlaczego wcześniejsze konstrukcje okazały się niezadowalające. 1.1 Zawory motylkowe koncentryczne (z zerowym offsetem) W przypadku konstrukcji koncentrycznych oś wału, środek tarczy i środek uszczelnienia pokrywają się. Problem:Podczas całego cyklu otwierania i zamykania tarcza stale ociera się o gniazdo. Aby zachować szczelność, można stosować wyłącznie gniazda z elastycznej gumy. Siedziska gumowe: Nie wytrzymują wysokich temperatur Szybkie starzenie się: jest główną przyczyną wycieków i krótkiej żywotności 1.2 Zawory motylkowe z podwójnym offsetem Aby zmniejszyć tarcie, inżynierowie wprowadzili dwa przesunięcia: Przesunięcie 1:Przesunięcie wału od środka powierzchni uszczelniającej Przesunięcie 2:Przesunięcie wału od osi rurociągu Wynik:Te przesunięcia tworzą mechanizm krzywkowy, umożliwiający szybkie odłączenie dysku od gniazda podczas początkowego ruchu otwierającego. To znacznie zmniejsza tarcie i umożliwia stosowanie twardszych gniazd PTFE o lepszych parametrach ciśnienia i temperatury.   Ale jest jeszcze jeden problem:W końcowym momencie zamykania, powierzchnie metalowe nadal ślizgają się po sobie. Próba uszczelnienia metal-metal może doprowadzić do poważnego zatarcia, prowadzącego do zakleszczenia lub wycieku. 2. Geometria przełomu: zrozumienie potrójnego przesunięcia Aby całkowicie wyeliminować tarcie metalu, inżynierowie wprowadzili trzecie i najważniejsze przesunięcie. Schemat zasady geometrycznej zaworu motylkowego z potrójnym offsetem (rdzeń)  Odsunięcie 1: Odsunięcie wału od płaszczyzny uszczelniającej Wał nie przechodzi przez środek powierzchni uszczelniającej, lecz jest umieszczony za nią. Odsunięcie 2: Odsunięcie wału od osi rurociągu Wał jest również przesunięty pionowo względem osi rury. Funkcja pierwszych dwóch przesunięć:Tworzą efekt krzywkowy, umożliwiający szybkie rozdzielenie tarczy i gniazda podczas otwierania. Offset 3: Offset kąta stożka (kluczowa innowacja) Jest to najbardziej złożona i najpotężniejsza funkcja. W zaworze z potrójnym offsetem powierzchnia uszczelniająca nie jest cylindryczna, lecz stanowi część stożka pochylonego.Oś stożka jest ustawiona pod kątem względem linii środkowej rurociągu. (Przesunięcie kąta stożka) Analogia wizualna:Wyobraź sobie, że kroisz pod kątem stożkowaty kawałek szynki — krawędź tego plasterka stanowi powierzchnię uszczelniającą zaworu. Taka geometria zapewnia, że ​​uszczelnienie następuje bez poślizgu, tylko w momencie końcowego zamykania. 3. Moment prawdy: beztarciowe uszczelnienie momentem obrotowym Gdy wszystkie trzy przesunięcia zadziałają razem, efekt będzie niezwykły: Podczas pracy tarcie mechaniczne jest całkowicie eliminowane.   W konstrukcji z potrójnym przesunięciem pierścień uszczelniający na tarczy i gnieździe zaworu stykają się bezpośrednio liniowo lub punktowo dopiero przy pełnym zamknięciu.W zakresie od 1° do 90° pozostają one całkowicie oddzielone, tworząc prawdziwą „Brak strefy tarcia.” Co to oznacza: Brak tarcia → Brak zużycia Brak zużycia → Bardzo długa żywotność Umożliwia prawdziwe uszczelnienie w oprawie metalowej Od uszczelniania pozycyjnego do uszczelniania momentem obrotowym Zawory tradycyjne (uszczelniane pozycyjnie):Uszczelnienie opiera się na ściskaniu miękkich materiałów, takich jak guma. Ciaśniejsze zamknięcie prowadzi do większego zużycia. Zawory potrójnie offsetowe (uszczelniane momentem obrotowym):Uszczelnienie uzyskuje się za pomocą momentu obrotowego przyłożonego przez siłownik, dociskającego sprężysty metalowy pierścień uszczelniający do pochylonego stożkowego gniazda.Im wyższy moment obrotowy, tym szczelniejsze uszczelnienie. W ten sposób zawory motylkowe GEKO Triple Offset osiągają:Uszczelnienie twarde typu metal-metalBrak wycieku (ANSI/FCI 70-2 Klasa VI)Wyjątkowa trwałość w ekstremalnych warunkach 4. Gdzie sprawdzają się zawory motylkowe z potrójnym offsetem Dzięki tej zaawansowanej geometrii zawory motylkowe z potrójnym offsetem szybko znalazły zastosowanie w zaawansowanych zastosowaniach, zastępując zawory grzybkowe i kulowe w wielu krytycznych instalacjach, w tym: Para o wysokiej temperaturze Systemy wysokociśnieniowe do ropy i gazu Platformy offshore i FPSO Obiekty LNG i petrochemiczne Dzięki wydajnym rozwiązaniom firmy GEKO w zakresie zaworów motylkowych inżynierowie zyskują kompaktową konstrukcję, niższy moment obrotowy, dłuższą żywotność i bezkompromisową niezawodność uszczelnienia. 5. Rozpoznane ograniczenia (obiektywna perspektywa inżynierska) Chociaż zawory motylkowe z potrójnym offsetem umożliwiają dławienie, należy wyraźnie zdawać sobie sprawę z ich ograniczeń. Ze względu na wysoki współczynnik odzysku ciśnienia i wysoki zysk przy niskich pozycjach otwarcia, zawory motylkowe z potrójnym offsetem nie są idealne do zastosowań wymagających precyzyjnej regulacji przy dużej różnicy ciśnień. W tak wymagających scenariuszach sterowania zawory kulowe z prowadzeniem klatkowym nadal mają decydującą przewagę, a ich zastąpienie jest trudne. Zawory GEKO — precyzja inżynieryjna zapewniająca brak wycieków.

Przez GEKO Valves Jednostki pływające offshore odgrywają kluczową rolę w nowoczesnym rozwoju przemysłu naftowego i gazowego, szczególnie na głębokich wodach i w odległych obszarach. Systemy te to znacznie więcej niż jednostki pływające – stanowią one podstawę elastycznej i bezpiecznej produkcji energii na morzu. Poniżej firma GEKO Valves przedstawia pięć najważniejszych instalacji pływających offshore i ich funkcje.  1. FPSO – Pływająca jednostka produkcyjno-magazynowo-przeładunkowa✅ Kompleksowe rozwiązanie offshoreCo robi:Jednostka FPSO wydobywa, przetwarza, przechowuje i rozładowuje węglowodory bezpośrednio na morzu.Rola:Jednostki FPSO są preferowanym rozwiązaniem w przypadku głębokowodnych złóż ropy naftowej, gdzie rurociągi są niepraktyczne lub nieekonomiczne. Zarządzają one cały cykl życia węglowodorów na morzuod produkcji po eksport, co czyni je jednymi z najbardziej wszechstronnych aktywów offshore. 2. FSO – Pływająca Jednostka Magazynowo-Rozładunkowa✅ Centrum magazynowania offshoreCo robi:FSO przechowuje ropę naftową, lecz jej nie przetwarza ani nie produkuje.Rola:Operatorzy FSO są niezbędni w przypadku złóż ropy naftowej, które już posiadają zaplecze produkcyjne, takie jak platformy stałe, ale wymagają magazynowania na morzu przed eksportem ropy naftowej do tankowców. 3. FLNG – Pływająca jednostka skroplonego gazu ziemnego✅ Mobilna fabryka LNGCo robi:Jednostki FLNG skraplają gaz ziemny bezpośrednio na morzu.Rola:FLNG stanowi przełom technologiczny, umożliwiający operatorom monetyzować unieruchomione złoża gazu na morzubez konieczności budowy kosztownych lądowych zakładów LNG. 4. FSRU – Pływająca Jednostka Magazynowania i Regazyfikacji✅ Brama EnergetycznaCo robi:Jednostka FSRU magazynuje LNG i przekształca go z powrotem w gaz ziemny.Rola:Jednostki FSRU zapewniają najszybsza droga do rynku gazu ziemnego, omijając czasochłonną i kapitałochłonną budowę terminali lądowych. Są one powszechnie stosowane w celu zwiększenia bezpieczeństwa energetycznego i elastyczności dostaw. 5. FSU – Pływająca jednostka magazynowa✅ Pojemność buforowa na morzuCo robi:FSU zapewnia czystą pojemność magazynową dla ropy naftowej lub LNG.Rola:Jednostki FSU służą do ścisłej kontroli wolumenów i zapewnienia ciągły przepływ, buforowanie i stabilność operacyjnaw terminalach i obiektach offshore. Dlaczego jednostki pływające na morzu są ważneTe jednostki offshore to nie tylko statki – to strategiczne aktywa, które umożliwiają elastyczną produkcję, zdalne operacje i długoterminowe bezpieczeństwo energetyczne. Od jednostek FPSO po jednostki FSU, każda jednostka odgrywa kluczową rolę w globalnym łańcuchu dostaw energii offshore. W firmie GEKO Valves wspieramy morskie systemy pływające, dostarczając wydajne rozwiązania zaworowe zaprojektowane z myślą o niezawodności, bezpieczeństwie i ekstremalnych warunkach morskich. Zawory GEKO – zasilanie energetyki morskiej z precyzją i niezawodnością.

 Zawór zwrotny kulowy GEKO z gumową wyściółką – technologia i obróbka zapobiegająca korozji – wyjaśnienie Zawory zwrotne kulowe GEKO z wykładziną PTFE zostały zaprojektowane z myślą o wymagających zastosowaniach w środowisku korozyjnym. Łącząc zaawansowaną konstrukcję, technologię wykładziny PTFE, integrację stopu N04400 (Monel 400) oraz rygorystyczne procesy odtłuszczania i czystego montażu, GEKO oferuje niezawodne i długotrwałe rozwiązanie dla przemysłu chemicznego, farmaceutycznego, półprzewodnikowego i morskiego.  1. Podstawowe technologie projektowania konstrukcyjnego (GEKO Innovative Design)Pływający projekt kuliGEKO wykorzystuje konstrukcję z pełnoprzelotową, pływającą kulą. Pod wpływem ciśnienia medium kula automatycznie przesuwa się w kierunku gniazda wylotowego, zapewniając jednokierunkowe uszczelnienie. Zoptymalizowana poprzez analizę dynamiki płynów, konstrukcja ta znacznie redukuje wpływ turbulencji i nadaje się do pracy w warunkach niskiego i średniego ciśnienia. Szczególnie dobrze sprawdza się w wydajnej kontroli przepływu w procesach chemicznych i farmaceutycznych. Potrójny system uszczelniający (opatentowana technologia GEKO) Uszczelnienie główneWyściółka PTFE jest formowana metodą kompresji i całkowicie otacza wewnętrzną ściankę korpusu zaworu oraz powierzchnię styku z gniazdem, tworząc ciągłą, bezszwową barierę antykorozyjną. Precyzyjny proces formowania GEKO zapewnia jednolitą grubość wyściółki, skutecznie eliminując ryzyko lokalnej korozji. Uszczelnienie wtórneElastyczne, wargowe gniazdo PTFE zapewnia samokompensację, automatycznie dopasowując się do powierzchni kuli pod wpływem zmian ciśnienia. GEKO wykorzystuje specjalnie opracowaną mieszankę PTFE, aby zwiększyć odporność na zużycie i stabilność chemiczną. Uszczelnienie opakowaniaW obszarze uszczelnienia trzpienia zastosowano zestawy uszczelnień PTFE typu Chevron, aby zapobiec wyciekaniu medium wzdłuż trzpienia. W połączeniu z koncepcją pierścienia zgarniającego, konstrukcja uszczelnień GEKO skutecznie usuwa resztki medium i dodatkowo poprawia niezawodność uszczelnienia. Integralna struktura odlewuKula i trzpień są wykonane jako jednoczęściowy odlew, co eliminuje ryzyko koncentracji naprężeń i wycieków, typowe dla tradycyjnych połączeń gwintowanych. Zastosowano wysokowytrzymały stop N04400, aby zapewnić integralność strukturalną w warunkach wysokiego ciśnienia. 2. Połączone przetwarzanie wykładziny PTFE i N04400 (normy produkcyjne GEKO) Technologia formowania kompresyjnego i kapsułkowaniaFirma GEKO stosuje formowanie izostatyczne pod wysokim ciśnieniem, umieszczając proszek PTFE o wysokiej czystości wewnątrz komory zaworu N04400 i formując go w wysokiej temperaturze (≈370°C) i pod wysokim ciśnieniem (10–20 MPa). Proces ten tworzy zarówno mechaniczne połączenia, jak i wiązania na poziomie molekularnym między PTFE a podłożem metalowym, zapewniając odporność na cykle termiczne i szok chemiczny. Wstępna obróbka powierzchniWewnętrzna powierzchnia elementów N04400 poddawana jest opatentowanej przez GEKO obróbce piaskowania (Ra ≤ 1,6 µm), która zwiększa mikroskopijną chropowatość i poprawia przyczepność PTFE. Po wstępnej obróbce korpusy zaworów przechodzą kontrole czystości GEKO, gwarantujące brak zanieczyszczeń resztkowych. Projektowanie kontaktów medialnych bez użycia metaluWszystkie powierzchnie uszczelniające mające kontakt z medium są w całości pokryte PTFE, co całkowicie izoluje podłoże N04400 od płynów korozyjnych. Koncepcja synergistycznej ochrony GEKO „szkielet metalowy + osłona polimerowa” znacznie wydłuża żywotność zaworu. 3. Standardy odtłuszczania i proces czystego montażu (GEKO Clean Control) Normy procesu odtłuszczaniaKrok procesuMetoda GEKOWymagania dotyczące parametrówStandardowe odniesienieCzyszczenie wstępneCzyszczenie zanurzeniowe60 ± 5 °C, aceton przemysłowy lub trichloroetylen, moczenie ≥ 60 minGB/T 19276-2003Czyszczenie dokładneMetoda wycieraniaNiepyląca ściereczka odtłuszczająca + alkohol analityczny (≥ 99,7%), jednostronne przecieranie do momentu usunięcia olejuISO 15848-1Suszenie końcowePrzedmuchiwanie azotemWysokiej czystości N₂ (O₂ ≤ 5 ppm), 0,2–0,5 MPa, ≥ 3 minZałącznik 1 do GMPKontrola środowiskaCzysty montażPomieszczenie czyste klasy 1000, operatorzy noszą czyste kombinezony i rękawice bezpudroweISO 14644-1 Kluczowe punkty kontrolneGEKO zabrania stosowania środków czyszczących zawierających fosfor, aby zapobiec zanieczyszczeniu powierzchni PTFE.Wszystkie narzędzia montażowe posiadają certyfikat GEKO i są odtłuszczone w celu uniknięcia wtórnego zanieczyszczenia.Gotowe zawory przechodzą testy czystości GEKO, a następnie są przedmuchiwane azotem i pakowane próżniowo, aby zapobiec adsorpcji wilgoci lub mgły olejowej. 4. Obowiązujące normy i certyfikaty (zgodność z GEKO) Normy materiałoweN04400 jest zgodny z normą ASTM B564 / UNS N04400PTFE jest zgodny z normą ASTM D4894Wszystkie materiały są weryfikowane przez niezależne laboratoria w celu zapewnienia odpowiedniego składu chemicznego i parametrów mechanicznych. Normy zaworówBadanie ciśnieniowe: Przeprowadzone zgodnie z normą API 598 dotyczącą testów szczelności korpusu i gniazda (dopuszczalny wyciek ≤ 0,1 ppm). Zawory GEKO zapewniają zerowy poziom przecieków nawet w warunkach ekstremalnego ciśnienia.Specyfikacja projektu: Konstrukcja korpusu zaworu jest zgodna z normą ASME B16.34 dotyczącą ciśnienia i temperatury dla zaworów metalowych. Projekty GEKO są weryfikowane metodą analizy elementów skończonych (MES) w celu zapewnienia bezpieczeństwa konstrukcyjnego.Certyfikat czystości: W zastosowaniach farmaceutycznych i spożywczych zawory GEKO przechodzą walidację czystego procesu zgodną ze standardami EHEDG lub 3-A i spełniają wymogi GMP. Uwaga specjalnaMimo że konfiguracja zaworu zwrotnego kulowego PTFE N04400 + jest rozwiązaniem niestandardowym, jego konstrukcja techniczna spełnia najwyższe wymagania dotyczące materiałów, uszczelnienia i czystości określone w powyższych normach, co stanowi wiodący poziom w branży. 5. Typowe zastosowania i zalety techniczne (przypadki użycia GEKO) PrzemysłPrzykłady mediówZalety techniczne GEKOChemicznyKwas siarkowy stężony, kwas fluorowodorowy, chlorPTFE jest odporny na silną korozję; N04400 zapobiega pękaniu korozyjnemu naprężeniowemu. Zawory GEKO działają bez wycieków od 3 lat w dużym parku chemicznym.FarmaceutycznyPłyny sterylne, etanol, acetonOdtłuszczanie i czystość na poziomie GMP, brak uwalniania cząstek. Zawory GEKO przeszły pozytywnie audyty FDA na miejscu.Inżynieria morskaŚrodowiska z wodą morską i mgłą solnąDoskonała odporność na chlorki N04400. Zawory GEKO wytrzymały 5 lat testów w morskiej mgle solnej.PółprzewodnikUltraczyste kwasy, rozpuszczalniki klasy elektronicznejBrak wymywania jonów metali; spełnia wymagania czystości 10⁻⁹. Zawory GEKO są zatwierdzone przez producentów sprzętu półprzewodnikowego. 6. Aktualne wyzwania techniczne i trendy rozwojowe (mapa drogowa innowacji GEKO)WyzwaniaPTFE ma znacznie wyższy współczynnik rozszerzalności cieplnej niż N04400; długotrwałe cykle termiczne mogą powodować mikropęknięcia na styku. Firma GEKO łagodzi to zjawisko poprzez formowanie metodą kompresji gradientowej i opracowała zestawy pierścieni uszczelniających z kompensacją rozszerzalności cieplnej.Przy dużej różnicy ciśnień mogą wystąpić drgania kuli. GEKO optymalizuje ścieżki przepływu i wprowadza konstrukcje stożków prowadzących, aby zmniejszyć wpływ turbulencji. TrendyInteligentna integracja monitorowania: GEKO montuje mikroczujniki korozji w korpusie zaworu, aby monitorować zużycie PTFE i zmiany potencjału powierzchni N04400 w czasie rzeczywistym, co umożliwia predykcyjną konserwację.Wykładziny kompozytowe: Dwuwarstwowe struktury PTFE + PFA zwiększają odporność na temperaturę do 350°C, rozszerzając zastosowanie w systemach trawienia kwasem w wysokiej temperaturze. Technologia wykładzin kompozytowych firmy GEKO jest chroniona wieloma patentami.Korpusy zaworów drukowane w technologii 3D: Selektywne topienie laserowe (SLM) jest wykorzystywane do produkcji złożonych ścieżek przepływu N04400, co pozwala na uzyskanie lekkich konstrukcji i zintegrowanych gniazd wewnętrznych. Zawory drukowane w technologii 3D firmy GEKO przeszły certyfikację testów ciśnieniowych.  Wartość marki GEKOWiodąca pozycja technologiczna: opatentowane procesy formowania i systemy kontroli czystości gwarantują niezawodność w ekstremalnych warunkach pracy.Dostosowanie do potrzeb przemysłu: Rozwiązania dostosowane do potrzeb przemysłu chemicznego, farmaceutycznego, półprzewodników i innych wyspecjalizowanych sektorów.Zapewnienie zgodności: ścisłe przestrzeganie międzynarodowych standardów i uznanych certyfikatów ogranicza ryzyko braku zgodności u klientów.

 W przypadku regulacji przepływu cieczy w systemach przemysłowych, wybór odpowiedniego typu zaworu regulacyjnego jest kluczowy. Dwa główne typy zaworów regulacyjnych to obrotowe zawory regulacyjne i liniowe zawory regulacyjne, które oferują różne zalety w zależności od zastosowania. W tym artykule omówiono kluczowe różnice między tymi dwoma typami, ze szczególnym uwzględnieniem obrotowych zaworów regulacyjnych firmy GEKO, znanych z wysokiej precyzji i solidnej wydajności. Czym jest zawór obrotowy? Zawór regulacyjny obrotowy to rodzaj zaworu regulacyjnego, który wykorzystuje elementy obrotowe, takie jak zawór motylkowy lub zawór kulowy, do regulacji przepływu cieczy. Zawór działa poprzez obrót rdzenia zaworu, zazwyczaj o 90 stopni, w celu kontrolowania ścieżki przepływu cieczy. Taka konstrukcja jest wysoce wydajna, szczególnie w przypadku szybkiego otwierania lub regulacji przepływu.Natomiast liniowy zawór regulacyjny (np. zawory kulowe i zasuwy) działa w ruchu liniowym, gdzie trzpień zaworu porusza się w górę lub w dół, aby otworzyć lub zamknąć zawór. Tego typu zawory są powszechnie stosowane do precyzyjnej, drobnej regulacji przepływu cieczy. Różnice konstrukcyjne: zawory regulacyjne obrotowe i liniowe Konstrukcja zaworu regulacyjnego obrotowego jest kompaktowa i składa się z elementu obrotowego (takiego jak motyl lub kula) oraz siłownika pneumatycznego lub elektrycznego. Taka konstrukcja umożliwia płynniejszą i szybszą regulację i idealnie nadaje się do zastosowań wymagających większej kontroli przepływu przy minimalnych ograniczeniach przestrzennych.Z kolei zawory regulacyjne liniowe są zazwyczaj bardziej złożone i składają się z kilku części, w tym trzpienia zaworu, grzyba zaworu i gniazda. Ruch trzpienia steruje otwieraniem i zamykaniem zaworu, co czyni je odpowiednimi do zastosowań wymagających precyzyjnej regulacji, ale o bardziej złożonej konstrukcji. Zasady działania: wydajność i czas reakcji Zawory regulacyjne obrotowe, takie jak te oferowane przez firmę GEKO, regulują przepływ poprzez zmianę pola przekroju poprzecznego ścieżki przepływu za pomocą elementów obrotowych. Zapewnia to szybki czas reakcji, dzięki czemu idealnie nadają się do zastosowań wymagających szybkiego włączania/wyłączania lub ciągłej regulacji przepływu. Zawory te doskonale sprawdzają się w branżach takich jak przemysł naftowo-gazowy, uzdatnianie wody oraz przetwórstwo chemiczne, gdzie szybka reakcja i kontrola dużego przepływu mają kluczowe znaczenie.Z drugiej strony, liniowe zawory regulacyjne regulują przepływ poprzez liniowe przesuwanie grzybka lub tarczy zaworu, co zmienia powierzchnię przepływu. Chociaż zapewniają wysoką precyzję i doskonale nadają się do precyzyjnej regulacji przepływu, charakteryzują się zazwyczaj dłuższym czasem reakcji, co czyni je bardziej odpowiednimi w sytuacjach, w których wymagana jest precyzyjna kontrola małych przepływów. Kluczowe cechy wydajnościowe: elastyczność i precyzja Zawory obrotowe oferują szereg kluczowych zalet, w tym:Szeroki zakres regulacji (do 150:1)Wysoka przepustowośćNiski spadek ciśnieniaDoskonała odporność na kawitacjęMożliwość ścisłego zamknięciaDzięki tym cechom zawory obrotowe idealnie nadają się do rur o dużej średnicy, układów o dużym przepływie oraz zastosowań obejmujących szlam, media żrące lub wymagających szybkiego zamknięcia.Dla porównania, liniowe zawory regulacyjne wyróżniają się precyzją i liniowością. Zapewniają większą dokładność regulacji przepływu, ale mają mniejszy zakres regulacji i generalnie charakteryzują się większymi spadkami ciśnienia. Zawory te idealnie nadają się do zastosowań, w których niezbędna jest precyzyjna kontrola małych przepływów lub dużych różnic ciśnień, na przykład w przemyśle farmaceutycznym i chemicznym. Zastosowania: Jaki zawór wybrać? Zawory regulacyjne obrotowe są szeroko stosowane w branżach wymagających regulacji wysokiego przepływu lub w środowiskach, w których konieczne jest szybkie zamknięcie. Typowe zastosowania obejmują:Rafinacja i przetwórstwo chemiczneZakłady uzdatniania wodyPrzemysł naftowy i gazowyObsługa szlamów i agresywnych chemikaliówZawory regulacyjne liniowe idealnie sprawdzają się w sytuacjach wymagających precyzyjnej kontroli przepływu cieczy. Typowe zastosowania obejmują:Produkcja farmaceutycznaProdukcja chemikaliów wysokowartościowychElektrownieSystemy HVACZawory regulacyjne obrotowe GEKO zostały zaprojektowane z myślą o potrzebach branż wymagających precyzji i trwałości w sterowaniu przepływem na dużą skalę. Dzięki zaawansowanym funkcjom i solidnej konstrukcji, zawory regulacyjne obrotowe GEKO stanowią doskonałe rozwiązanie w zastosowaniach wymagających substancji żrących, wysokich przepływów i szybkiego działania. Podsumowanie: Zawory regulacyjne obrotowe firmy GEKO a zawory regulacyjne liniowe Zarówno obrotowe, jak i liniowe zawory regulacyjne oferują różne korzyści, w zależności od potrzeb danego zastosowania. Obrotowe zawory regulacyjne GEKO są przeznaczone dla branż wymagających szybkiej regulacji przy dużym przepływie i możliwości dokładnego odcięcia. Ich kompaktowa konstrukcja i wysoka wydajność sprawiają, że są one doskonałym wyborem dla systemów naftowo-gazowych, przetwórstwa chemicznego oraz uzdatniania wody.Z kolei liniowe zawory regulacyjne najlepiej sprawdzają się w branżach, w których precyzyjna kontrola przepływu i wysoka precyzja są kluczowe. Niezależnie od tego, czy potrzebujesz wysokowydajnych obrotowych zaworów regulacyjnych GEKO do szybkiej regulacji przepływu, czy zaworu liniowego do precyzyjnej regulacji przepływu, wybór odpowiedniego typu zaworu jest kluczowy dla optymalizacji wydajności systemu.Dla branż, w których wymagana jest niezawodność, zawory regulacyjne obrotowe GEKO są optymalnym wyborem pod kątem bezproblemowej pracy i długotrwałej trwałości.

Kompleksowy przewodnik po obrotowym zaworze regulacyjnym z grzybkiem: konstrukcja, konstrukcja i zastosowania. Poznaj konstrukcję, konstrukcję i zastosowania obrotowego zaworu regulacyjnego z grzybkiem. Dowiedz się, jak ten precyzyjny zawór zapewnia optymalną kontrolę przepływu w branżach takich jak przetwórstwo chemiczne, przemysł naftowo-gazowy oraz HVAC. Wstęp Zawór regulacyjny z obrotowym zaworem grzybkowym to kluczowy element systemów sterowania przepływem cieczy, zapewniający precyzyjną regulację przepływu, ciśnienia i temperatury. Dzięki doskonałej konstrukcji i wszechstronności, zawór ten stał się uniwersalnym rozwiązaniem w różnych branżach, w tym w przetwórstwie chemicznym, przemyśle naftowym i gazowym, uzdatnianiu wody oraz HVAC. W tym artykule omówimy konstrukcję, strukturę i zastosowania zaworu regulacyjnego z obrotowym zaworem grzybkowym oraz jego wpływ na optymalizację kontroli przepływu. Projekt zaworu regulacyjnego z obrotowym zaworem kulowym Zawór regulacyjny z obrotowym zaworem kulowym łączy w sobie najlepsze cechy zaworów obrotowych i kulowych, oferując unikalną konstrukcję, która zwiększa precyzję i wydajność. Zawór wykorzystuje ruch obrotowy do sterowania przepływem cieczy, znany z płynnego i równomiernego przepływu. Taka konstrukcja zapewnia przewagę w zastosowaniach wymagających precyzyjnej regulacji i bardzo dokładnej kontroli natężenia przepływu.Ruch obrotowy: korpus zaworu zwykle posiada obrotowy grzyb lub kulę, która obraca się, otwierając lub zamykając zawór, umożliwiając płynną kontrolę przepływu.Precyzyjna regulacja: Ten zawór zapewnia wysoką dokładność regulacji przepływu, dzięki czemu idealnie nadaje się do precyzyjnych zastosowań, takich jak obróbka chemiczna, gdzie niewielkie zmiany przepływu mogą mieć znaczący wpływ.Konstrukcja ścieżki przepływu: ścieżka przepływu wewnątrz zaworu została zaprojektowana tak, aby stawiać minimalny opór, co gwarantuje płynny ruch cieczy bez turbulencji i przeszkód. Struktura obrotowego zaworu regulacyjnego z kulą Zawór regulacyjny z obrotowym zaworem kulowym składa się z kilku kluczowych komponentów, które współpracują ze sobą, aby zapewnić optymalną wydajność i trwałość. Należą do nich:Korpus zaworu:Korpus jest zazwyczaj wykonany z trwałych materiałów, takich jak stal nierdzewna 316, monel lub stal węglowa, w zależności od wymagań zastosowania. Wytrzymały korpus zapewnia, że ​​zawór jest odporny na wysokie ciśnienie, wysoką temperaturę i korozję.Grzybek zaworu:Grzyb zaworu to kluczowy element, zazwyczaj obrotowa kula lub grzyb, który obraca się, aby regulować otwarcie zaworu. Taka konstrukcja pozwala na lepszą kontrolę natężenia przepływu w porównaniu z zaworami liniowymi.Aparat:Siłownik napędza obrót grzybka zaworu. Może być zasilany pneumatycznie, elektrycznie lub hydraulicznie, w zależności od potrzeb systemu. Czuły ruch siłownika zapewnia szybką regulację zaworu w celu precyzyjnej kontroli przepływu.Materiały uszczelniające:Zawór wykorzystuje wysokiej jakości materiały uszczelniające, takie jak PTFE lub EPDM, aby zapobiegać wyciekom i utrzymywać ciśnienie w układzie. Materiały te zapewniają wydajną i niezawodną pracę zaworu przez długi czas.Pozycjoner:Pozycjoner może być stosowany w celu zapewnienia precyzyjnego pozycjonowania grzybka zaworu i monitorowania działania zaworu w czasie rzeczywistym.Zastosowania zaworu regulacyjnego obrotowego Zawór regulacyjny z obrotowym zaworem grzybkowym jest szeroko stosowany w branżach wymagających precyzyjnej kontroli przepływu cieczy, zwłaszcza tam, gdzie minimalne odchylenia natężenia przepływu są kluczowe dla stabilności procesu. Do typowych zastosowań należą:Przetwarzanie chemiczne:W zakładach chemicznych precyzyjna kontrola przepływu ma kluczowe znaczenie dla zachowania integralności reakcji chemicznych. Zawór regulacyjny z obrotowym zaworem kulowym idealnie nadaje się do regulacji przepływu gazów, cieczy i innych substancji reaktywnych w rurociągach i reaktorach.Ropa i gaz:Zawór jest szeroko stosowany w przemyśle naftowym i gazowym do regulacji przepływu ropy naftowej, gazu i płynów towarzyszących przez rurociągi i urządzenia przetwórcze. Konstrukcja obrotowa zapewnia wydajną pracę nawet w warunkach wysokiego ciśnienia.Systemy HVAC:W systemach ogrzewania, wentylacji i klimatyzacji (HVAC) obrotowy zawór regulacyjny z głowicą kulową odgrywa kluczową rolę w utrzymaniu przepływu powietrza i regulacji temperatury. Pomaga utrzymać optymalne warunki w budynkach poprzez precyzyjną kontrolę przepływu powietrza lub wody w systemach ogrzewania i chłodzenia.Uzdatnianie wody:Zawór ten jest stosowany w stacjach uzdatniania wody do regulacji przepływu wody i środków chemicznych wykorzystywanych w procesach filtracji i oczyszczania. Zapewnia stały przepływ wody, umożliwiając efektywne oczyszczanie.Generowanie energii:W elektrowniach obrotowy zawór regulacyjny z grzybkiem obrotowym stosowany jest w systemach pary wodnej i wody chłodzącej w celu utrzymania optymalnego natężenia przepływu, co gwarantuje efektywną produkcję energii.Zalety zaworu regulacyjnego z obrotowym zaworem kulowym Precyzyjna kontrola:Ruch obrotowy zapewnia lepszą kontrolę nad regulacją przepływu, dzięki czemu urządzenie idealnie nadaje się do zastosowań, w których precyzja ma kluczowe znaczenie.Mniejsze zużycie:Płynny i ciągły obrót zmniejsza tarcie, minimalizując zużycie elementów zaworu i wydłużając jego żywotność.Wszechstronność:Zawór nadaje się do szerokiego zakresu zastosowań, w tym do pracy w warunkach wysokiego ciśnienia, wysokiej temperatury i w środowiskach korozyjnych.Łatwa konserwacja:W porównaniu z tradycyjnymi zaworami liniowymi zawór regulacyjny z obrotowym zaworem kulowym ma mniej ruchomych części, przez co jest łatwiejszy w konserwacji, co skraca przestoje operacyjne.Zawór regulacyjny z obrotowym zaworem kulowym to niezbędne narzędzie w branżach wymagających precyzyjnej regulacji przepływu. Jego zaawansowana konstrukcja, trwała konstrukcja i wszechstronne zastosowanie sprawiają, że jest to idealne rozwiązanie dla takich branż jak przetwórstwo chemiczne, przemysł naftowo-gazowy, uzdatnianie wody oraz HVAC. Zawór regulacyjny z obrotowym zaworem kulowym firmy GEKO zapewnia wyjątkową wydajność, gwarantując wydajną i niezawodną pracę systemów przepływowych.

W GEKO dokładamy wszelkich starań, aby dostarczać wysokiej jakości zawory dla kluczowych branż na całym świecie. Niedawno wysłaliśmy partię naszych Zawory zasuwowe ze stali kutej 3"dla dużej firmy naftowej w Egipcie. Zawory te idealnie nadają się do stosowania w wymagających środowiskach naftowych i gazowych, oferując niezawodną wydajność i bezpieczeństwo.    Te 3-calowe kute zawory zasuwowe ze stali (przykręcana pokrywa, klasa 900) zostały zaprojektowane z myślą o łatwej obsłudze systemów wysokociśnieniowych. Oto dlaczego są zaufanym wyborem dla sektora naftowo-gazowego: Materiał ASTM A105Wykonane z wysokiej jakości kutej stali ASTM A105, zawory te są trwałe i charakteryzują się doskonałą odpornością na ciśnienie i temperaturę.Wzmocnione siedzenia teflonoweWzmocnione gniazda teflonowe gwarantują szczelne uszczelnienie i zmniejszają ryzyko wycieków, dzięki czemu są bezpiecznym i niezawodnym wyborem dla rurociągów naftowych.Konstrukcja ognioodporna:Bezpieczeństwo jest najważniejsze, a nasz ognioodporny zawór zasuwowy został zaprojektowany tak, aby działać nawet w ekstremalnych warunkach, zapobiegając wyciekom w przypadku pożaru.Zawór klinowy Full Porta Conventional:Pełnowymiarowa konstrukcja portu zapewnia lepszy przepływ, natomiast tradycyjny zawór klinowy gwarantuje płynną pracę i trwałość.Kołnierze końcowe:Kołnierze umożliwiają łatwą instalację i integrację z istniejącymi systemami rurociągów, które są powszechnie stosowane w przemyśle naftowym. Inne zawory dla przemysłu naftowego i gazowego W firmie GEKO oferujemy również inne zawory zaprojektowane specjalnie dla sektora naftowo-gazowego, w tym:Zawory kulowe:Idealny do sterowania włączaniem/wyłączaniem, zapewnia wysoką wydajność i łatwą obsługę.Zawory kulowe:Doskonały do ​​regulacji i dławienia przepływu płynów.Zawory zwrotne:Niezbędny do zapobiegania cofaniu się cieczy w rurociągach i zapewnienia przepływu jednokierunkowego. Jeśli do swojego kolejnego projektu potrzebujesz zaworów wysokiej jakości, GEKO ma idealne rozwiązanie.

Firma GEKO Valves z powodzeniem dostarczyła serię Zawory kulowe i zwrotne montowane na czopie API 6Ddo zastosowań w rurociągach i procesach wysokociśnieniowych. Dostawa obejmuje wiele rozmiarów i konfiguracji zaworów, wszystkie zaprojektowane i wyprodukowane w ścisłej zgodności z międzynarodowymi normami, co zapewnia niezawodność, bezpieczeństwo i długoterminowa wydajnośćw usługach o znaczeniu krytycznym.  W tym artykule podsumowano: kluczowe cechy techniczne, materiały i normydostarczonych zaworów, zapewniając jasny punkt odniesienia dla inżynierów, wykonawców EPC i użytkowników końcowych.  Zawory kulowe z mocowaniem czopowym API 6D (klasa 600)Zawór kulowy 4” z mocowaniem na czopie – pełny przelot, klasa 600Ten 4-calowy zawór kulowy API 6D montowany na czopiejest przeznaczony do izolacji wysokociśnieniowej rurociągów przesyłowych ropy naftowej i gazu.Kluczowe cechy techniczne:Rozmiar: 4”Nudziarz: Pełna mocProjekt: Zawór kulowy montowany na czopieBudowa: Trzy/Dwuczęściowe wejście boczneTechnologia:Podwójny blok i krwawienie (DBB)Pojedyncza kula z podwójną izolacją / podwójne siedzeniaWewnętrzny zawór zwrotny do układu uszczelniającegoWtórne wstrzyknięcie uszczelniaczana trzonie i korkach siedziskaPołączenia odpowietrzające i odpływowezgodnie z API 6DProjekt ognioodpornyzgodnie z API 6FA / API 607Urządzenie antystatyczneI Trzpień zapobiegający wydmuchiwaniuDziałanie: Skrzynia biegów z blokadą Normy i oceny:Standard projektowy: API 6DKlasa ciśnienia: Klasa ASME 600Połączenia końcowe: Kołnierz RF – ASME B16.5Twarzą w twarz: API 6DPrzybory:Ciało: ASTM A105NPiłka: Stal nierdzewna dupleksowa ASTM A182 F51Trzpień / czop: Dupleks F51Siedziba: Węglik wolframu hartowanyWiosna: Inconel X750Uszczelnienie dławikowe: GrafitPierścienie uszczelniające: VitonSworzniowy: ASTM A193 B7 / A194 2H  Zawór kulowy 6” z mocowaniem na czopie – pełny przelot, klasa 600Ten 6-calowy zawór kulowy API 6D montowany na czopieopiera się na tej samej filozofii projektowania o wysokiej integralności i nadaje się do zastosowań w rurociągach o dużej średnicy.Główne dane techniczne:Rozmiar: 6”Stopień ciśnienia: 600 funtówNudziarz: Pełna mocPołączenia końcowe: RF x RF, ASME B16.5Budowa: Trzy/Dwuczęściowe wejście boczneDBB z pojedynczą kulą (podwójne siedzenia)Wewnętrzny zawór zwrotnyWtórny system wtrysku uszczelniaczaPołączenia odpowietrzające i odpływoweBezpieczne ognioodporne: API 6FA / API 607Trzpień antystatyczny i zapobiegający wydmuchiwaniuDziałanie: Skrzynia biegów z blokadąPrzybory:Ciało: ASTM A105NPiłka: Dupleks ASTM A182 F51Trzpień / czop: Dupleks F51Siedziba: Węglik wolframu hartowanyWiosna: Inconel X750Uszczelka: GrafitPierścienie uszczelniające: VitonSworzniowy: ASTM A193 B7 / A194 2H 1” zawór kulowy wysokociśnieniowy – 800 LBFirma GEKO dostarczyła również 1-calowy zawór kulowy wysokociśnieniowy, przeznaczone do kompaktowych instalacji wymagających uszczelnienia o wysokiej integralności.Najważniejsze informacje techniczne:Rozmiar: 1”Stopień ciśnienia: 800 funtówNudziarz: Pełna mocPołączenie: Długi sutek, SW x FNPTMateriał korpusu: Stal węglowaPrzycinać: Stal nierdzewna duplexFoki: Viton ALokalizacja korków, odpowietrzników i spustówzgodnie z API 6DWymienne siedzeniaSystem wtrysku uszczelniacza siedziska i trzpienia(z wewnętrznym zaworem zwrotnym, jeśli ma zastosowanie)Bezpieczne ognioodporne: API 6FA / API 607Urządzenie antystatyczne i trzpień zapobiegający wydmuchaniuSworzniowy: ASTM A193 B7Gotowy na Instalacja urządzenia blokującego  Zawór zwrotny z kołnierzem talerzowym API 594 – klasa 600Oprócz zaworów kulowych firma GEKO dostarczyła Zawory zwrotne z kołnierzem waflowym API 594dla niezawodnego zapobiegania cofaniu się przepływu.Dane techniczne:Typ: Zawór zwrotny z kołnierzem płytkowymStopień ciśnienia: Klasa ASME 600Instalacja: Między kołnierzami o podwyższonej powierzchniStandard projektowy: API 594Przybory:Ciało: ASTM A216 WCBTalerze: Dupleks ASTM A182 F51Przycinać: Dupleks ASTM A182 F51Siedziba: Metal-metalKołki / elementy ustalające: Dupleks F51Wiosna: Inconel X750

Rozwiązanie zabezpieczające pompę wody zasilającej kocioł – Elektrownia cieplna | Zawory GEKO   Zawór recyrkulacji wody zasilającej to krytyczny zawór zabezpieczający, zaprojektowany w celu utrzymania minimalnego wymaganego przepływu przez pompy wody zasilającej kocioł podczas niskiego obciążenia, rozruchu lub wyłączenia. Poprzez automatyczne przekierowanie nadmiaru przepływu z powrotem do zbiornika wody zasilającej lub odgazowywacza, zawór zapobiega przegrzaniu, kawitacji, wibracjom i przedwczesnej awarii pompy.Zawory recyrkulacyjne pomp wody zasilającej GEKO są przeznaczone do wysokociśnieniowych i wysokotemperaturowych układów zasilania kotłów wodą, zapewniając bezpieczną i niezawodną pracę pomp w elektrowniach i zakładach przemysłowych.  Kluczowe aplikacjeElektrownie cieplneElektrownie z cyklem kombinowanymSystemy zasilania kotła wodąKotły przemysłowe wysokociśnienioweSystemy użyteczności publicznej dla przemysłu petrochemicznego i rafineryjnegoZakłady odsalania i uzdatniania wody Główne funkcjeUtrzymuj minimalne zabezpieczenie przepływu dla pomp wody zasilającejZapobiegaj przegrzaniu pompy w warunkach niskiego przepływuZmniejsz kawitację, erozję i wibracjeWydłuża żywotność pompy i systemuPoprawa ogólnej niezawodności systemu Cechy i zalety produktuPraca automatyczna bez zewnętrznego zasilania lub układu sterowaniaDokładna kontrola minimalnego przepływu w oparciu o wymagania pompyKonstrukcja zapobiegająca kawitacji i zapewniająca niski poziom hałasuNadaje się do pracy w warunkach wysokiego ciśnienia i wysokiej temperaturyDługa żywotność przy minimalnej konserwacjiDostępne w stali kutej, stali węglowej i stali stopowejZaprojektowano zgodnie z normami API, ASME i branży energetycznej Typowy projekt technicznyAutomatyczna recyrkulacja lub struktura kontroli minimalnego przepływuWielostopniowa redukcja ciśnienia (opcja)Zintegrowany otwór zapewniający stabilną kontrolę przepływuOpcje montażu poziomego lub pionowegoPołączenia końcowe kołnierzowe lub spawane Typowe problemy i rozwiązania GEKO Problem 1: Przegrzanie pompy wody zasilającejNiskie warunki przepływu powodują szybki wzrost temperatury wewnątrz pompy.Rozwiązanie GEKO:Zawór otwiera się automatycznie, aby zapewnić stały minimalny przepływ i utrzymać temperaturę pompy w bezpiecznych granicach. Problem 2: Kawitacja i erozja wewnętrznaNiedostateczny przepływ prowadzi do tworzenia się pary i uszkodzenia podzespołów.Rozwiązanie GEKO:Zoptymalizowana ścieżka przepływu i wykończenie antykawitacyjne redukują spadek ciśnienia i ryzyko kawitacji. Problem 3: Nadmierne wibracje i hałasNiestabilne warunki hydrauliczne skracają żywotność pompy i rurociągów.Rozwiązanie GEKO:Stabilna regulacja przepływu minimalizuje turbulencje, wibracje i hałas roboczy. Problem 4: Awaria ręcznego zaworu obejściowegoRęczne zawory obejściowe wymagają ingerencji operatora i mogą pozostać zamknięte lub nieprawidłowo wyregulowane.Rozwiązanie GEKO:Całkowicie automatyczna obsługa eliminuje błędy ludzkie i zapewnia ciągłą ochronę.  Zawór recyrkulacji pompy wody zasilającej,Zawór zabezpieczający pompę wody zasilającej kocioł,Zawór sterujący minimalnym przepływem,Zawór obejściowy pompy wody zasilającej,Automatyczny zawór recyrkulacji,Zawór wody zasilającej elektrownię Skontaktuj się z GEKO ValvesNasz zespół inżynierów jest gotowy udzielić wsparcia w zakresie ochrony pompy wody zasilającej kocioł.

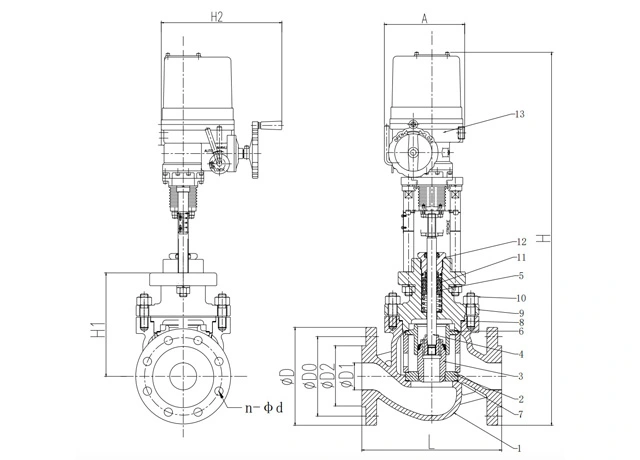

Elektryczny zawór regulacyjny jest ważnym elementem wykonawczym w sterowaniu procesami automatyki przemysłowej. Konstrukcja składa się z siłownika elektrycznego i zaworu regulacyjnego, które po połączeniu mechanicznym, montażu, debugowaniu i instalacji tworzą elektryczny zawór regulacyjny. Elektryczny zawór regulacyjny jest kluczowym elementem regulacji temperatury i ciśnienia medium w rurociągu, a jego działanie bezpośrednio wpływa na bezpieczeństwo pracy całego systemu.  1. Podstawowa struktura zaworu sterującego elektrycznego Górna część elektrycznego zaworu regulacyjnego to siłownik, który odbiera sygnał wyjściowy 0–10 mADC lub 4–20 mADC z regulatora, przetwarza go na odpowiedni sygnał liniowy i popycha dolny zawór regulacyjny, aby bezpośrednio regulować przepływ cieczy. Siłowniki różnych typów elektrycznych zaworów regulacyjnych są zasadniczo takie same, ale konstrukcja zaworu regulacyjnego (mechanizmu regulacji) jest różna ze względu na różne warunki użytkowania.  2. Podstawowa struktura siłownika elektrycznego Jego siłownik elektryczny składa się głównie z izolowanej części elektrycznej i przekładni, a silnik służy jako element pośredniczący łączący te dwie izolowane części. Silnik elektrycznego zaworu regulacyjnego generuje moment obrotowy zgodnie z wymaganiami sterowania i przekazuje go do śruby trapezowej poprzez wielostopniową przekładnię zębatą, a śruba trapezowa przekształca moment obrotowy w siłę ciągu poprzez gwint. W ten sposób śruba trapezowa przekazuje ruch liniowy do trzpienia zaworu poprzez samoblokujący wał wyjściowy. Wał wyjściowy siłownika posiada pierścień nieobrotowy, aby zapobiec przenoszeniu momentu, a promieniowe urządzenie blokujące wał wyjściowy może również służyć jako ruchomy wskaźnik położenia. Maszt jest połączony z pierścieniem oporowym wału wyjściowego, maszt porusza się synchronicznie z wałem wyjściowym, a przemieszczenie wału wyjściowego jest przetwarzane na sygnał elektryczny przez płytę zębatą połączoną z masztem, który jest dostarczany do inteligentnej płytki sterującej jako sygnał porównawczy i sygnał sprzężenia zwrotnego położenia zaworu. Jednocześnie skok siłownika elektrycznego może być ograniczony dwoma głównymi wyłącznikami krańcowymi na płycie zębatej i zabezpieczony dwoma ogranicznikami mechanicznymi.  3. Zasada działania siłownika elektrycznego Ten kompaktowy siłownik elektryczny Silnik elektryczny jest źródłem napędu, a prąd stały sygnałem sterującym i sprzężenia zwrotnego. Gdy na wejściu regulatora pojawi się sygnał, jest on porównywany z sygnałem położenia. Gdy wartość odchylenia obu sygnałów przekroczy określoną strefę martwą, regulator generuje moc wyjściową i napędza serwosilnik, aby się obrócił, powodując obrót wału wyjściowego reduktora w kierunku zmniejszającym to odchylenie, aż będzie ono mniejsze niż strefa nieczułości. W tym momencie wał wyjściowy jest stabilizowany w położeniu odpowiadającym sygnałowi wejściowemu.  4. Struktura kontrolera Sterownik składa się z głównej płytki sterującej, czujników, przycisków sterujących z diodami LED, kondensatorów rozdzielająco-fazowych, zacisków kablowych itp. Inteligentny serwowzmacniacz oparty jest na dedykowanym mikroprocesorze jednoprocesorowym i przetwarza sygnał analogowy oraz sygnał rezystancji położenia zaworu na sygnał cyfrowy poprzez pętlę wejściową. Mikroprocesor wyświetla wynik i wysyła sygnał sterujący po przesłaniu danych do oprogramowania sterującego opartego na sztucznej inteligencji, zgodnie z wynikami próbkowania.

Zawór grzybkowy wykorzystuje czop z otworem przelotowym jako zawór do otwierania i zamykania. Kurek obraca się wraz z trzpieniem zaworu, realizując operację otwierania i zamykania. Małe, nieuszczelnione zawory grzybkowe są również znane jako „kurki”. Czop zaworu grzybkowego ma zazwyczaj kształt stożka (również cylindra). Współpracuje on ze stożkową powierzchnią otworu korpusu zaworu, tworząc parę uszczelniającą. Zawór grzybkowy to najwcześniejszy typ zaworu. Zawór grzybkowy charakteryzuje się prostą konstrukcją, małymi wymiarami zewnętrznymi, szybkim otwieraniem i zamykaniem oraz niskim oporem przepływu cieczy, ale powierzchnia uszczelniająca jest obrabiana, a konserwacja jest trudniejsza. Zwykły zawór grzybkowy jest uszczelniany poprzez bezpośredni kontakt gotowego, metalowego korpusu z korpusem zaworu, przez co jego właściwości uszczelniające są słabe, siła otwierania i zamykania jest duża, wymaga dużego momentu obrotowego i jest podatny na zużycie. Zwykle stosowany jest tylko w instalacjach niskociśnieniowych (
