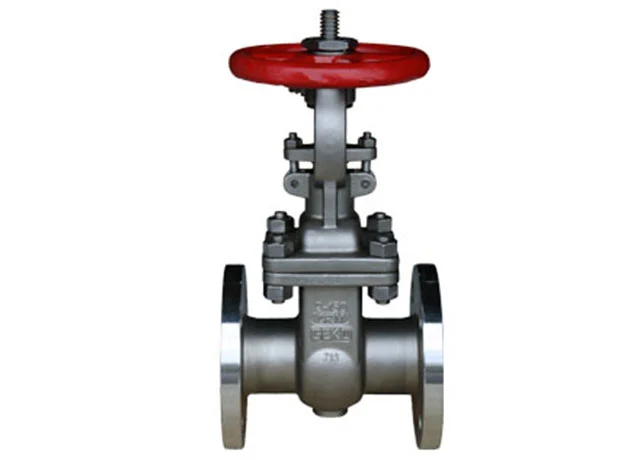

Zasuwy z trzpieniem wznoszącym i niewznoszącym to dwa najczęściej stosowane typy zasuw w zastosowaniach przemysłowych. Podstawowa różnica między nimi polega na ruchu trzpienia zaworu, a ta różnica konstrukcyjna obejmuje również takie aspekty, jak skuteczność ochrony, wymagania instalacyjne, trudności w konserwacji i odpowiednie scenariusze zastosowań. Poniżej omówimy te różnice, od podstawowych cech po praktyczne zastosowania, aby ułatwić szybkie rozróżnienie tych dwóch typów przy wyborze odpowiedniego zaworu. 1. Różnice strukturalne i ruchy pniaPodstawową cechą zasuwy z trzpieniem wznoszącym jest to, że trzpień porusza się w górę i w dół synchronicznie z ruchem zasuwy. Gwinty trzpienia są bezpośrednio wystawione na zewnątrz korpusu zaworu. Podczas otwierania zaworu zasuwa unosi się, a trzpień wysuwa się z górnej części korpusu. Podczas zamykania zaworu zasuwa opada, a trzpień chowa się do korpusu. Obserwacja długości wysunięcia trzpienia pozwala bezpośrednio określić stopień otwarcia zaworu. Z drugiej strony, zasuwa z trzpieniem niepodnoszącym się ma trzpień, który obraca się tylko w górę i w dół wraz z zasuwą. Gwinty trzpienia są ukryte w korpusie zaworu i zazębiają się z gwintami zasuwy. Obrót trzpienia powoduje ruch zasuwy w górę lub w dół, otwierając lub zamykając zawór. Zewnętrznie trzpień utrzymuje stałą długość, co uniemożliwia bezpośrednią obserwację procesu otwierania i zamykania.2. Charakterystyka wydajności i użytkowania Wskaźnik stanu zaworuZasuwy z podnoszonym trzpieniem zapewniają intuicyjną wizualną sygnalizację stanu otwarcia. Stopień otwarcia zaworu można łatwo określić, obserwując wysuwanie lub wsuwanie trzpienia, co czyni je szczególnie przydatnymi w sytuacjach wymagających wyraźnej widoczności stanu zaworu, na przykład w systemach przeciwpożarowych, stacjach pomp i innych krytycznych elementach infrastruktury. Pozwala to operatorom na szybką ocenę stanu zaworu.Natomiast zasuw z trzpieniem niepodnoszącym się nie można bezpośrednio obserwować, aby określić ich stan, ponieważ trzpień nie porusza się pionowo. Stan należy wnioskować na podstawie wskaźnika zaworu lub odczuć operatora podczas obsługi. Brak wskaźnika lub jego niejasność zwiększają ryzyko nieprawidłowej obsługi, co zwiększa ryzyko błędów w procesie.Wydajność ochronyGwinty trzpienia zasuwy z trzpieniem wznoszącym są narażone na działanie czynników zewnętrznych, co czyni je bardziej podatnymi na działanie czynników zewnętrznych, takich jak kurz, wilgoć i gazy korozyjne. Z czasem gwinty mogą rdzewieć, zacierać się lub ulegać uszkodzeniu pod wpływem sił zewnętrznych. W związku z tym zasuwy z trzpieniem wznoszącym oferują stosunkowo słabszą ochronę, dzięki czemu lepiej nadają się do stosowania wewnątrz pomieszczeń lub w środowiskach czystych.Natomiast gwinty w zasuwach z trzpieniem niepodnoszącym się są całkowicie ukryte w korpusie zaworu, co chroni je przed kurzem i czynnikami korozyjnymi. Skuteczność ochrony jest doskonała, dzięki czemu zasuwa idealnie nadaje się do stosowania na zewnątrz, pod ziemią lub w trudnych warunkach, gdzie medium jest korozyjne lub zawiera zanieczyszczenia.Wymagania dotyczące przestrzeni instalacyjnejZasuwy z trzpieniem wznoszącym wymagają odpowiedniej ilości miejsca nad korpusem zaworu, aby trzpień mógł poruszać się w górę i w dół podczas pracy. Niewystarczający prześwit może utrudniać prawidłowe otwieranie i zamykanie zaworu. Dlatego zawory te nie nadają się do montażu w przestrzeniach zamkniętych, takich jak sufity lub wąskie szczeliny między urządzeniami.Z kolei zasuwy z trzpieniem niepodnoszącym się wymagają jedynie ruchu obrotowego trzpienia i nie wymagają przestrzeni na ruch pionowy. Dzięki temu są bardziej kompaktowe i nadają się do montażu w ciasnych przestrzeniach, takich jak rurociągi podziemne, maszynownie okrętowe lub gęsto upakowany system rurociągów.Trudności i koszty konserwacjiOdsłonięte gwinty zasuwy z trzpieniem wznoszącym są łatwe w konserwacji. Regularne czyszczenie i smarowanie zapobiega zatarciu i rdzewieniu, a naprawy nie wymagają demontażu całego zaworu. Koszty konserwacji są niższe, a wydajność wyższa.W przypadku zaworów zasuwowych z trzpieniem niepodnoszącym się, gwinty są ukryte w korpusie zaworu, co utrudnia rutynową konserwację bez demontażu zaworu. Jeśli gwinty ulegną zatarciu lub zardzewieniu, naprawa wymaga całkowitego demontażu. Zwiększa to trudność, czas i koszty konserwacji. Odpowiednie media i zastosowaniaZasuwy z trzpieniem wznoszącym najlepiej sprawdzają się w przypadku mediów czystych, takich jak woda, ropa naftowa i gaz ziemny, gdzie odsłonięte gwinty nie są narażone na zatykanie ani korozję. Typowe zastosowania obejmują zakłady uzdatniania wody, stacje pomp, systemy przeciwpożarowe, czyste rurociągi w przemyśle petrochemicznym oraz systemy zaopatrzenia w wodę i odprowadzania ścieków w budynkach wielopiętrowych.  Integracja zaworów regulacyjnych GEKORozważając wysokowydajne rozwiązania zaworowe, takie jak zawory regulacyjne GEKO, należy pamiętać, że oferują one zaawansowane uszczelnienie, sterowanie i korzyści konserwacyjne. Zawory regulacyjne GEKO można bezproblemowo zintegrować zarówno z zasuwami z trzpieniem wznoszącym, jak i niewznoszącym, szczególnie w zastosowaniach przemysłowych, gdzie precyzyjna kontrola przepływu ma kluczowe znaczenie. Na przykład, zawory GEKO mogą usprawnić działanie zaworów z trzpieniem wznoszącym, oferując automatyczną regulację opartą na danych w czasie rzeczywistym, zapewniając optymalne warunki pracy zaworu pomimo niekorzystnych warunków środowiskowych.W przypadku zaworów z trzpieniem niepodnoszącym się, zawory regulacyjne GEKO dodatkowo uzupełniają swoją kompaktową konstrukcję, poprawiając możliwości sterowania. Dzięki temu idealnie nadają się do zastosowań, w których przestrzeń jest ograniczona, ale niezawodność i wydajność zaworu nadal stanowią kluczowe wymagania. Dzięki zaawansowanym systemom sterowania GEKO, oba typy zaworów mogą korzystać z konserwacji predykcyjnej, co skraca przestoje i poprawia ogólną wydajność systemu. Doświadczenie GEKO w zakresie technologii zaworów gwarantuje, że ich systemy sterowania zapewniają doskonałą wydajność zarówno w czystych, jak i trudnych warunkach pracy, znacząco zwiększając wartość każdego rurociągu lub systemu sterowania przepływem cieczy.

Zespół badawczy specjalizujący się w zaworach regulacyjnych Uniwersytetu Zhejiang przeprowadził ostatnio systematyczne badania nad termohydraulicznymi właściwościami kluczowych elementów regulacyjnych zaworów redukcyjnych ciśnienia pary w elektrowniach cieplnych. Wyniki tych badań znalazły odzwierciedlenie w artykule naukowym zatytułowanym „Szybka prognoza termohydraulicznych właściwości zaworów redukcyjnych ciśnienia pary w elektrowniach cieplnych w oparciu o model redukcji rzędu”, opublikowanym w czasopiśmie International Communications in Heat and Mass Transfer (wiodącym czasopiśmie w drugiej strefie Chińskiej Akademii Nauk). W odpowiedzi na ograniczenia tradycyjnej symulacji numerycznej CFD i metod badań eksperymentalnych pod względem efektywności i kosztów, skonstruowano model zredukowanego rzędu (ROM) oparty na eigenortogonalnym rozkładzie (POD), umożliwiający szybką rekonstrukcję i efektywne przewidywanie złożonych pól przepływu. To znacząco poprawiło wydajność obliczeniową, zapewniając jednocześnie dokładność inżynierską. Zawory redukujące ciśnienie pary wodnej są kluczowymi elementami regulacyjnymi w elektrowniach cieplnych. Ze względu na wysokie koszty obliczeniowe i wymagania czasowe, analiza ich złożonych właściwości cieplno-hydraulicznych jest dość trudna. Aby rozwiązać ten problem, w niniejszym badaniu opracowano model zredukowanego rzędu (ROM) wykorzystujący rozkład ortogonalny własny (POD). Najpierw przeprowadzono numeryczną symulację pola przepływu przy różnych ciśnieniach wylotowych i skokach; następnie wykorzystano POD do ekstrakcji modów przestrzennych i współczynników modalnych; wreszcie, za pomocą metod dopasowania, takich jak model Kriginga, regresja maszyny wektorów nośnych i regresja wektorów nośnych oparta na fizyce, ustalono zależność między współczynnikami modalnymi a warunkami pracy. Wyniki pokazują, że w porównaniu z symulacją CFD, symulacja ROM zwiększyła wydajność obliczeniową o ponad cztery rzędy wielkości. Maksymalny błąd wyniku symulacji ROM wynosi 13,59%. Symulacja ROM prognozuje rozkład ciśnienia, temperatury i entropii, ze względnym błędem średniokwadratowym (RRMSE) mniejszym niż 2%. Niniejsza praca proponuje nowe ramy modelowania zredukowanego rzędu do przewidywania rozkładu wielkości fizycznych w zaworach redukcyjnych ciśnienia. Ponadto badanie to stanowi punkt odniesienia przy opracowywaniu szybkich i dokładnych modeli predykcyjnych dla komponentów inżynieryjnych w zastosowaniach dynamiki płynów.  Podłoże badawcze Zawór redukujący ciśnienie pary jest kluczowym elementem regulacyjnym w systemie parowym elektrowni cieplnych. Odpowiada za redukcję ciśnienia pary przegrzanej wysokotemperaturowej i wysokociśnieniowej (około 2 MPa, 574°C) do wymaganego ciśnienia za zaworem oraz za regulację natężenia przepływu poprzez regulację stopnia otwarcia. Wraz ze wzrostem zapotrzebowania na redukcję mocy szczytowej, zawory muszą być często otwierane. Jeśli w ich wnętrzu występuje zablokowany przepływ (Ma>=1), może to prowadzić do spadku sprawności, a nawet uszkodzenia urządzenia. Dlatego monitorowanie wewnętrznego pola przepływu w czasie rzeczywistym ma kluczowe znaczenie dla bezpiecznej pracy. Jednak wnętrze zaworu znajduje się w środowisku o ekstremalnie wysokiej temperaturze i ciśnieniu, co uniemożliwia instalację czujników w newralgicznych miejscach, takich jak otwory dławiące. Trudno jest określić rzeczywiste ciśnienie wewnętrzne, prędkość i rozkład temperatury. Obecnie badania nad zaworami redukującymi ciśnienie pary opierają się głównie na eksperymentach i symulacjach CFD, ale istnieją oczywiste niedociągnięcia pod względem sprawności i kosztów. W niniejszym artykule skonstruowano model zredukowanego rzędu (ROM) oparty na eigenortogonalnym rozkładzie (POD). Głównym założeniem jest wyodrębnienie głównych modów przepływu z niewielkiej liczby precyzyjnych wyników CFD i rekonstrukcja pola przepływu. Następnie, tworzone jest proste odwzorowanie między parametrami warunków pracy a współczynnikami modalnymi. W nowych warunkach pracy, pełne pole przepływu można szybko zrekonstruować bez konieczności ponownego rozwiązywania złożonych równań mechaniki płynów. Metody badawcze Podstawą budowy modelu zredukowanego rzędu jest utworzenie wysokiej jakości biblioteki próbek szkoleniowych. W badaniu wybrano cztery ciśnienia wylotowe (1,2 MPa, 1,4 MPa, 1,6 MPa, 1,8 MPa) i sześć skoków zaworów (od 20 mm do 120 mm) i połączono je, tworząc 24 zestawy ustalonych warunków obliczeniowych, obejmujące typowy zakres warunków pracy tego zaworu redukcyjnego ciśnienia pary.  Maksymalna odchyłka między obliczonym za pomocą CFD natężeniem przepływu a wartością zmierzoną, potwierdzona danymi zebranymi na miejscu w elektrowni cieplnej, wynosi 9,70%. Spełnia to wymogi dokładności inżynieryjnej i gwarantuje wiarygodność późniejszych danych wejściowych ROM.  Metoda rozkładu ortogonalnego własnego (POD) została zastosowana w celu redukcji wymiarów danych migawkowych CFD. Uporządkuj każdą grupę wielkości fizycznych pola przepływu (gęstość, ciśnienie, prędkość, temperatura, liczba Macha, entropia) jako wektory wierszowe, aby utworzyć macierz migawkową X (o wymiarach m×n, gdzie m=24 to liczba próbek, a n≈8×10⁶ to liczba węzłów siatki). POD: X ≈ UΣV beta uzyskuje się poprzez rozkład wartości osobliwych (SVD). Wśród nich U zawiera informacje o współczynnikach modalnych, V zawiera mody przestrzenne, a elementy diagonalne Σ to wartości osobliwe, reprezentujące wkład energetyczny każdego modu. Po uporządkowaniu w kolejności malejącej energii, pierwszy mod odpowiada za 85,72% energii pola ciśnienia i 88,00% pola entropii. Skumulowana energia pierwszych 12 modów sięga 99%, dlatego wybierany jest rząd obcięcia k=12, a mody wyższego rzędu są odrzucane w celu odfiltrowania szumu numerycznego.  Aby uzyskać prognozę nowych warunków pracy, konieczne jest ustalenie zależności mapującej między parametrami warunków pracy (ciśnienie wylotowe p, skok zaworu h) a współczynnikiem modalnym α, α=f(p, h). W badaniu porównano trzy metody regresji: regresję wielomianową, metodę Kriginga i regresję wektorów nośnych.Ponadto, w badaniach podjęto próbę regresji maszyny wektorów nośnych informacji fizycznej. Resztę równania pędu wprowadzono do funkcji straty SVR, a algorytm spadku gradientu zastosowano w celu optymalizacji hiperparametru ε, tak aby przewidywane pole przepływu spełniało ograniczenie zachowania pędu równania NS stanu ustalonego na płaszczyźnie symetrii.Jednakże wyniki pokazują, że ponieważ funkcja bazowa POD została wyodrębniona z migawki CFD, która spełnia równanie kontrolne, sama funkcja bazowa zawiera wystarczającą ilość informacji fizycznych. W przypadku ograniczonych próbek, podstawowa wartość SVR zbliżyła się do górnej granicy dokładności tego modelu reprezentacji. Wprowadzenie ograniczeń fizycznych jako drugorzędnych składników optymalizacji nie zmniejszyło znacząco błędu prognozy (RRMSE 1,16% w porównaniu z 0,87%), a wręcz przeciwnie, mogło prowadzić do wzrostu lokalnego odchylenia regionalnego z powodu nadmiernych ograniczeń.   Proces predykcji online finalnego ROM-u przebiega następująco: wprowadź parametry docelowych warunków pracy (p, h), uzyskaj 12 współczynników modalnych α youdaoplaceholder7 poprzez interpolację modelu Kriginga i liniowo superpozycję wstępnie zapisanych modów przestrzennych dla u(X)=Σα dv ϕ i dv (X), aby zrekonstruować pełny rozkład pola przepływu. Złożoność obliczeniowa tego procesu wynosi O(k×n). Na platformie obliczeniowej wyposażonej w procesor AMD EPYC 7763 pojedyncza predykcja zajmuje około 4,8 sekundy, czyli o cztery rzędy wielkości więcej niż 11 665 sekund w CFD. Wyniki badań Biorąc za przykład wyniki prognozowania ciśnienia, wyniki prognozowania symetrycznego pola ciśnienia płaskiego za pomocą modelu zredukowanego rzędu opartego na modelu Kriginga pokazują, że błąd standardowy (RMMSE) wynosi 0,79%, a maksymalny błąd względny 16,49%. Błąd standardowy (RMMSE) modelu opartego na regresji maszyny wektorów nośnych (SVR) wynosi 0,87%, a maksymalny błąd względny 15,38%. Obie metody kontrolują błąd względny rozkładu ciśnienia w dopuszczalnym przez inżynierów zakresie 20%, a błąd standardowy (RMMSE) obu jest mniejszy niż 1%. Warto zauważyć, że w obszarze szczeliny pierścieniowej między tuleją zewnętrzną a wewnętrzną, z powodu nagłego rozszerzenia się obszaru przepływu, natężenie przepływu spada, a ciśnienie wykazuje wyraźne zjawisko odbicia, przy czym jego wartość wzrasta do wartości od 1,53 MPa do 1,88 MPa. Następnie para przepływa przez otwór dławiący tulei wewnętrznej (dławienie wtórne), a ciśnienie ponownie spada, ostatecznie równoważąc się z ciśnieniem na wylocie. Ta niemonotoniczna charakterystyka rozkładu ciśnienia, charakteryzująca się „obniżką ciśnienia – odbiciem – ponowną redukcją ciśnienia”, została dokładnie uwzględniona w modelu ROM. Niezależnie od tego, czy jest to metoda Kriginga, czy SVR, ich krzywe predykcyjne są zgodne z wartościami odniesienia CFD, z jedynie niewielkimi odchyleniami w obszarze maksymalnego gradientu lokalnego. W głównej części korpusu zaworu oraz w obszarach rurociągów wlotowego i wylotowego zmiany ciśnienia są stosunkowo łagodne, a błąd względny wynosi zazwyczaj mniej niż 5%, a w niektórych obszarach nawet mniej niż 1%. Maksymalny błąd względny, wynoszący 16,49%, występuje w położeniu lokalnym w pobliżu ścianki wylotowej otworu dławiącego tulei zewnętrznej. W tym miejscu separacja przepływu jest intensywna, a utrata szczegółów spowodowana przerwaniem modów wyższego rzędu jest najbardziej widoczna. Mimo to poziom błędu mieści się nadal w akceptowalnym zakresie dla oceny trendu ciśnienia i oceny ogólnego obciążenia w zastosowaniach inżynierskich. Porównano skuteczność trzech metod dopasowania w prognozowaniu pola przepływu: model Kriginga z dokładnością RRMSE na poziomie 0,79% był nieznacznie lepszy niż SVR z dokładnością 0,87%, a obie metody były porównywalne przy maksymalnym poziomie błędu (około 15-16%). Metoda PI-SVR z wprowadzonymi ograniczeniami informacji fizycznej nie wykazuje przewagi w prognozowaniu ciśnienia. Jej RRMSE wynosi 1,16%, maksymalny błąd sięga 17,67%, a zakres rozkładu błędów w obszarze o wysokim gradiencie otworu dławiącego jest rozszerzony w porównaniu z podstawową metodą SVR. Zjawisko to wskazuje, że dla wielkości fizycznych, takich jak ciśnienie, które charakteryzują się silną nieliniowością, ale stosunkowo stałą strukturą przestrzenną, interpolacja Kriginga oparta na procesach Gaussa pozwala lepiej radzić sobie z małymi próbkami i nieparametrycznymi zależnościami odwzorowania. Dlatego też, w celu szybkiego przewidywania pola przepływu zaworów redukcyjnych ciśnienia pary wodnej, model Kriginga uznano za optymalne rozwiązanie. Perspektywy badawcze Wyniki badań wskazują wykonalną ścieżkę techniczną dla konstrukcji cyfrowego bliźniaka zaworów redukcyjnych ciśnienia. Model pamięci masowej (ROM) umożliwia rekonstrukcję w czasie rzeczywistym i wizualny monitoring kluczowych parametrów, takich jak wewnętrzne pole ciśnienia i pole temperatury zaworu, rozwiązując problem „czarnej skrzynki” spowodowany brakiem możliwości zainstalowania tradycyjnych czujników wewnątrz elementu dławiącego. Należy jednak zaznaczyć, że model zredukowanego rzędu opracowany w niniejszym badaniu ma wyraźne granice stosowalności. Po pierwsze, efektywny zakres modelu jest ściśle ograniczony do przestrzeni parametrów objętej danymi szkoleniowymi i nie ma możliwości ekstrapolacji do niepróbkowanych geometrii ani różnych warunków brzegowych. Po drugie, obecny model jest skonstruowany w oparciu o migawki stanu ustalonego i nadaje się jedynie do przewidywania ustalonych warunków pracy, nie będąc w stanie uchwycić przejściowej ewolucji przepływu podczas szybkiego działania zaworu. Dalsze badania pogłębią i rozszerzą obecną pracę w następujących dwóch aspektach: Pierwszym z nich jest modelowanie przepływów przejściowych. Łącząc metody analizy szeregów czasowych (takie jak DMD (Dynamic Mode Decomposition) czy LSTM (Long Short-Term Memory Network), powstaje dynamiczny model zredukowanego rzędu, który pozwala przewidywać niestacjonarną ewolucję przepływu. Drugim jest optymalizacja metod informacji fizycznej. Należy ponownie przeanalizować strategie wdrażania uczenia maszynowego informacji fizycznej, rozważyć wprowadzenie ograniczeń fizycznych na etapie ekstrakcji modalnej zamiast na etapie regresji lub zastosować strukturę wielowierszowości połączoną z niskorozdzielczą symulacją dynamiki płynów (CFD) i sieciami neuronowymi informacji fizycznej, aby poprawić zdolność modelu do ekstrapolacji i spójność fizyczną w obszarach o małej gęstości próbek.

Niezawodność zaworów regulacyjnych pracujących w trudnych warunkach w dużym stopniu zależy od doboru materiałów i technologii obróbki powierzchni.  Jeśli odwiedziłeś układ obejścia turbiny w elektrowni lub zawór spustowy ścieków czarnych w zakładzie chemicznym zajmującym się węglem, zapewne zauważyłeś, jak bardzo może dojść do uszkodzenia zaworu pod wpływem medium procesowego. W warunkach dużego spadku ciśnienia, migania światła i erozji cząsteczkowej, standardowa listwa ze stali nierdzewnej 316 może bardzo szybko ulec zużyciu. Wiele osób zadaje sobie pytanie: skoro stal nierdzewna 316 nie jest wystarczająco odporna na zużycie, dlaczego nie wykonać całej listwy z litego, twardego stopu?Teoretycznie jest to możliwe, ale w praktyce koszty są bardzo wysokie, a materiał jest zbyt kruchy, aby wytrzymać szok termiczny lub uderzenie wodne. Dlatego w przemyśle zwykle przyjmuje się koncepcję „wytrzymałego rdzenia z twardą powierzchnią”, wykorzystując mocny metal bazowy do pochłaniania uderzeń i utwardzoną powierzchnię do ochrony przed zużyciem.W przypadku zaworów regulacyjnych GEKO połączenie wytrzymałości materiału i inżynierii powierzchni stanowi kluczowe rozwiązanie w zastosowaniach w trudnych warunkach. Dzisiaj przyjrzymy się trzem najpopularniejszym technologiom obróbki powierzchni zaworów regulacyjnych: chromowaniu, azotowaniu i HVOF. Klasyczne rozwiązanie: chromowanie twarde  Chromowanie twarde jest jedną z najczęściej stosowanych metod obróbki powierzchni w przemyśle zaworów regulacyjnych. Chromowanie polega na umieszczeniu trzpienia lub grzybka w kąpieli galwanicznej, gdzie w procesie elektrochemicznym osadzana jest twarda warstwa chromu. Twarda warstwa chromu zapewnia niski współczynnik tarcia i wysoką twardość powierzchni, zazwyczaj około 65–70 HRC. Z tego powodu chromowanie jest szczególnie odpowiednie dla trzpieni zaworów i innych elementów o częstym ruchu. Gładka chromowana powierzchnia może zmniejszyć tarcie uszczelnienia i wydłużyć jego żywotność. W przypadku trzpieni zaworów w standardowych zastosowaniach zaworów regulacyjnych GEKO chromowanie jest często ekonomicznym i praktycznym rozwiązaniem. Chromowanie ma jednak również wyraźne ograniczenia. Na poziomie mikroskopowym twardy chrom zwykle zawiera sieć mikropęknięć. Jeżeli medium jest silnie korozyjne, żrąca ciecz może przedostać się przez pęknięcia i dotrzeć do metalu bazowego.Po uszkodzeniu podłoża warstwa chromu może zacząć się łuszczyć. Dlatego chromowanie jest skuteczniejsze w ograniczaniu tarcia niż w przypadku poważnej korozji lub erozji spowodowanej dużą ilością cząstek. Głębokie wzmacnianie powierzchni: azotowanieAby uniknąć problemu łuszczenia się powłok, inżynierowie często stosują procesy utwardzania powierzchniowego oparte na dyfuzji, spośród których najbardziej reprezentatywną metodą jest azotowanie. Azotowanie nie polega na nałożeniu zewnętrznej warstwy na powierzchnię; zamiast tego atomy azotu dyfundują do powierzchni metalu. Atomy azotu reagują z pierwiastkami takimi jak żelazo i chrom w metalu, tworząc warstwę azotku o wysokiej twardości. Twardość powierzchni po azotowaniu często przekracza 1000 HV. Największą zaletą azotowania jest to, że utwardzona warstwa jest zintegrowana z podłożem, bez widocznego fizycznego interfejsu. Dzięki temu warstwa azotowana jest znacznie mniej podatna na łuszczenie się niż konwencjonalna powłoka.Ponadto azotowanie przeprowadzane jest w stosunkowo niskich temperaturach, dzięki czemu odkształcenie części po obróbce jest minimalne. W przypadku stosowania pary o wysokiej temperaturze azotowanie może skutecznie ograniczyć ryzyko zatarcia się styku między grzybkiem i gniazdem.Dlatego w zastosowaniach parowych dla zaworów regulacyjnych GEKO azotowanie jest często ważną opcją modernizacji świec i elementów prowadzących. Jednakże azotowanie nie jest rozwiązaniem uniwersalnym. Utwardzona warstwa ma zwykle grubość zaledwie około 0,1–0,2 mm. Jeśli medium zawiera dużą ilość twardych cząstek poruszających się z dużą prędkością, ta cienka, utwardzona warstwa może mimo to ulec szybkiemu zetarciu.  Dlatego azotowanie jest bardziej odpowiednie do stosowania w warunkach wysokiej temperatury, zapobiegając zatarciom i umiarkowanego zużycia. Pancerz o dużej wytrzymałości: HVOF (paliwo tlenowe o dużej prędkości)  Gdy zawór sterujący jest narażony na wyjątkowo trudne warunki, takie jak szlam węglowy, szlam mineralny, silne odpryskiwanie lub intensywna erozja cząsteczkowa, chromowanie i azotowanie często nie są już wystarczające. (HVOF) Zasada działania i brutalna estetyka: końcówka pistoletu HVOF przypomina miniaturowy silnik rakietowy. Miesza tlen z paliwem (takim jak nafta) i zapala go, generując naddźwiękowy strumień wysokotemperaturowy. Następnie do strumienia wprowadzany jest niezwykle twardy proszek węglika wolframu (WC) lub węglika chromu. Proszek jest częściowo stopiony i porusza się z zadziwiającą prędkością (ponad dwukrotnie większą niż prędkość dźwięku!). Uderza mocno w powierzchnię rdzenia zaworu. Możemy użyć wzoru na energię kinetyczną, aby wyczuć tę gwałtowną energię.  Bardzo duża prędkość powoduje, że powłoka jest niezwykle gęsta (porowata) < 1%), a siła wiązania z podłożem jest absurdalnie wysoka. Jego wytrzymałość: Królowa odporności na zużycie bez żadnych martwych punktów. Grubość powłoki z węglika wolframu wynosi zazwyczaj od 0,2 do 0,4 mm, a jej twardość może przekraczać 70 HRC. Jest ona nie tylko odporna na ekstremalnie gwałtowną erozję cząsteczkową, ale także dzięki gęstej strukturze blokuje wnikanie mediów korozyjnych. W przypadku zaworów regulacyjnych GEKO pracujących w warunkach dużego spadku ciśnienia, silnego odparowania pary wodnej i intensywnego zużycia, metoda HVOF jest często najbardziej niezawodnym rozwiązaniem w zakresie poprawy jakości powierzchni. Oczywiście, HVOF ma też swoje wady. Po pierwsze, jest kosztowny i wymaga bardzo ścisłej kontroli procesu. Jeśli podłoże zostanie przygotowane nieprawidłowo lub parametry natrysku nie będą odpowiednio kontrolowane, powłoka i tak może ulec uszkodzeniu. Po drugie, HVOF to proces, w którym powierzchnia jest widoczna gołym okiem, co utrudnia pistoletowi natryskowemu dotarcie do skomplikowanych kształtów wewnętrznych, takich jak głębokie otwory w klatce. Mimo to, w trudnych warunkach zużycia, HVOF pozostaje jednym z najważniejszych, zaawansowanych rozwiązań przemysłowych.  Przewodnik wyboru obróbki powierzchni zaworów dla zaworów regulacyjnych GEKO Wybór rodzaju obróbki powierzchni zaworu regulacyjnego to nie tylko kwestia wybrania najtrudniejszej opcji, ale także dopasowania obróbki do warunków eksploatacji.Jeśli głównym celem jest zmniejszenie tarcia, np. pomiędzy trzonkiem zaworu a uszczelnieniem, chromowanie twarde jest zazwyczaj ekonomicznym wyborem. Jeśli usługa wiąże się głównie z użyciem pary o wysokiej temperaturze, wymaganiami zapobiegającymi zatarciom i lekkim lub umiarkowanym zużyciem, lepszym wyborem będzie azotowanie.Jeżeli usługa wiąże się z poważnymi uszkodzeniami mechanicznymi, szlamem o dużym spadku ciśnienia lub silną erozją cząsteczkową, należy w pierwszej kolejności rozważyć zastosowanie powłoki z węglika wolframu HVOF. W przypadku zaworów regulacyjnych GEKO zastosowanie odpowiedniego rozwiązania w zakresie poprawy powierzchni w różnych zastosowaniach może znacząco wydłużyć żywotność i niezawodność działania. Ostatnie myśli Wydajność nowoczesnych zaworów regulacyjnych zależy nie tylko od konstrukcji, ale również od poziomu inżynierii powierzchni. Wydajność nowoczesnych zaworów regulacyjnych zależy nie tylko od konstrukcji, ale również od poziomu inżynierii powierzchni.Wybór odpowiedniego rozwiązania spośród chromowania, azotowania i HVOF może pomóc zaworom regulacyjnym osiągnąć dłuższą żywotność i bardziej stabilną pracę w trudnych warunkach eksploatacji.Tylko zrozumienie zasad i zakresów zastosowań tych procesów umożliwia dobór właściwego „pancerza metalowego” dla zaworów regulacyjnych GEKO. Skontaktuj się z nami, aby uzyskać więcej informacji: info@geko-union.com

Odkryj, w jaki sposób chromowanie twarde, azotowanie i powłoka HVOF poprawiają odporność na zużycie, ochronę przed korozją i żywotność krytycznych elementów zaworów. GEKO. Dlaczego obróbka powierzchni ma znaczenie w przypadku zaworów przemysłowychW zawory przemysłoweWybór materiału bazowego to tylko część równania niezawodności. W zastosowaniach wymagających intensywnej eksploatacji, takich jak energetyka, przetwórstwo petrochemiczne, zakłady chemiczne, linie do transportu szlamu w górnictwie i inne systemy wysokociśnieniowe, krytyczne części zaworów Są narażone na tarcie, erozję, korozję, przetarcia i uderzenia cząstek. Bez odpowiedniej obróbki powierzchni nawet wysokiej jakości elementy ze stali nierdzewnej mogą ulegać szybkiemu zużyciu, przeciekom, niestabilnej pracy układu sterowania i nieplanowanym przestojom.At GEKOInżynieria powierzchni jest uważana za ważny element projektowania zaworów. Dobierając odpowiednią obróbkę powierzchni do odpowiedniego elementu zaworu, producenci mogą znacząco zwiększyć trwałość, zmniejszyć częstotliwość konserwacji i wydłużyć żywotność w wymagających warunkach eksploatacji. Kluczowe elementy zaworów, które często wymagają obróbki powierzchniowejRóżne elementy zaworów mogą ulegać różnym awariom. Poniższa tabela pokazuje, gdzie najczęściej stosuje się obróbkę powierzchni i jakie problemy ma ona rozwiązać.CzęśćWspólne ryzykoTypowe leczenieGłówna korzyśćTrzonek zaworuCiągłe tarcie i zużycie uszczelnieńChromowanie twardeMniejsze tarcie i płynniejszy ruchKorek zaworu / wtyczkaErozja, błyski i uszkodzenia dławiąceAzotowanie lub HVOFWiększa odporność na zużycie i dłuższa żywotnośćKlatka zaworowaZużycie spowodowane przepływem w warunkach intensywnego sterowaniaAzotowanie lub HVOFLepsze właściwości przeciwzatarciowe i przeciwerozyjnePowierzchnia styku piłki/siedzeniaRyzyko zużycia powierzchni uszczelnienia i wyciekuLeczenie specyficzne dla danego zastosowaniaBardziej stabilne uszczelnienie i dłuższa żywotność 1. Chromowanie twarde trzonków zaworów i części przesuwnych Chromowanie twarde to jedna z najczęściej stosowanych metod obróbki powierzchni trzonków zaworów i innych elementów wymagających płynnego, ślizgowego styku. Cienka, twarda warstwa chromu jest nakładana galwanicznie na powierzchnię metalu w celu zwiększenia twardości i zmniejszenia tarcia.W przypadku zaworów, ta metoda jest szczególnie przydatna, gdy trzpień wielokrotnie przechodzi przez uszczelnienie. Twardy chromowany trzpień pomaga zmniejszyć opór, zminimalizować zużycie uszczelnienia i zapewnić płynniejszą pracę zaworu przez długi czas.Jednak chromowanie twarde nie jest najlepszym wyborem w przypadku silnie korozyjnych lub silnie erozyjnych warunków. Mikropęknięcia w warstwie chromu mogą umożliwić wnikanie agresywnych mediów w podłoże, co może ostatecznie doprowadzić do łuszczenia się powłoki lub jej miejscowego uszkodzenia, jeśli zastosowanie nie zostanie odpowiednio dobrane. 2. Azotowanie w celu zapobiegania zatarciom i odporności na zużycie w wysokiej temperaturzeAzotowanie to proces utwardzania powierzchni metodą dyfuzji, a nie prosta powłoka wierzchnia. Podczas obróbki atomy azotu dyfundują w głąb metalu i tworzą utwardzoną warstwę, która jest metalurgicznie związana z materiałem bazowym.Dzięki temu azotowanie jest niezwykle atrakcyjne dla elementów zaworowych, klatek i powierzchni prowadzących, gdzie istotna jest odporność na zatarcie i stabilność wymiarowa. Ponieważ utwardzona warstwa powstaje wewnątrz powierzchni metalu, nie łuszczy się tak, jak konwencjonalna powłoka.Azotowane części zaworów często nadają się do pracy w wysokich temperaturach oraz do zastosowań, w których wymagana jest umiarkowana odporność na zużycie i dobra integralność powierzchni. Głównym ograniczeniem jest grubość: utwardzona warstwa jest stosunkowo płytka, dlatego może nie być wystarczająca w przypadku ekstremalnej erozji cząsteczkowej lub bardzo agresywnego procesu obróbki. 3. Powłoka HVOF do elementów zaworów przeznaczonych do intensywnej eksploatacjiHVOF, czyli natryskiwanie paliwem tlenowo-tlenowym o wysokiej prędkości (High Velocity Oxygen Fuel), to jedna z najnowocześniejszych metod obróbki powierzchni stosowanych w zaworach przeznaczonych do trudnych warunków eksploatacji. W tym procesie materiały proszkowe, takie jak węglik wolframu, są natryskiwane z ekstremalnie dużą prędkością na przygotowaną powierzchnię elementu, tworząc gęstą i silnie związaną powłokę.W przypadku grzybków zaworów, klatek i innych elementów wyposażenia narażonych na wysokie spadki ciśnienia, przepalenia, szlam lub cząstki ścierne, powłoka HVOF zapewnia wyjątkową odporność na zużycie. Jest często wybierana, gdy konwencjonalna stal nierdzewna lub cieńsze warstwy utwardzone nie zapewniają odpowiedniej trwałości.Prawidłowo nałożona powłoka HVOF może znacząco poprawić odporność na erozję, skrócić okresy między przeglądami i zwiększyć niezawodność działania zaworów w najtrudniejszych warunkach pracy. Ponieważ proces wymaga precyzyjnego przygotowania i ścisłej kontroli jakości, jakość powłoki w dużej mierze zależy od doświadczenia w produkcji i dyscypliny procesowej. Jak wybrać odpowiednią obróbkę powierzchni części zaworowej Nie ma jednego sposobu obróbki powierzchni, który pasowałby do każdego zastosowania zaworu. Wybór zależy od typu zaworu, geometrii elementu, temperatury roboczej, spadku ciśnienia, składu medium i przewidywanego rodzaju awarii.Zasadniczo, chromowanie twarde nadaje się do trzonków zaworów i elementów ślizgowych, które wymagają przede wszystkim niskiego tarcia. Azotowanie to dobre rozwiązanie w przypadku powierzchni zaworów i prowadnic, gdzie wymagana jest odporność na zatarcia, twardość powierzchni i stabilność wymiarowa. Powłoka HVOF jest zazwyczaj preferowanym rozwiązaniem w przypadku zaworów przeznaczonych do intensywnej eksploatacji, narażonych na silną erozję, odpryskiwanie lub media ścierne.Najskuteczniejszym podejściem inżynierskim jest jednoczesna ocena zarówno materiału bazowego, jak i środowiska pracy. W GEKO celem jest nie tylko dobór obróbki powierzchni, ale także dopasowanie jej do rzeczywistych warunków pracy elementu zaworu. Dlaczego GEKO skupia się na inżynierii powierzchniDla producentów zaworów przemysłowych i użytkowników końcowych, wydajność zależy nie tylko od konstrukcji zaworu, ale także od sposobu zabezpieczenia każdej krytycznej powierzchni. Obróbka powierzchni ma bezpośredni wpływ na kontrolę wycieków, stabilność momentu obrotowego, żywotność i koszty konserwacji.Firma GEKO uwzględnia zagadnienia obróbki powierzchni na poziomie komponentów w procesie rozwoju zaworów, co pozwala zoptymalizować kluczowe elementy pod kątem trwałości, odporności na zużycie i niezawodności działania. Jest to szczególnie ważne w przypadku zaworów pracujących w wymagających warunkach przemysłowych, gdzie przedwczesne uszkodzenia mogą szybko stać się kosztownym problemem.Niezależnie od tego, czy wymagane jest gładsze trzonki zaworów, powierzchnia zapobiegająca zatarciu czy też powłoka HVOF przeznaczona do trudnych warunków eksploatacji, wybór właściwej obróbki jest praktycznym krokiem w kierunku wydłużenia żywotności zaworów i większej stabilności pracy.  WniosekChromowanie twarde, azotowanie i HVOF to trzy ważne technologie obróbki powierzchni zaworów przemysłowych, ale każda z nich służy innemu celowi. Zrozumienie, gdzie każda metoda sprawdza się najlepiej, pomaga inżynierom, nabywcom i użytkownikom końcowym dobrać komponenty zaworów, które lepiej odpowiadają rzeczywistym warunkom pracy.Dla firm poszukujących bardziej niezawodnej pracy zaworów, odpowiednia obróbka powierzchni to nie tylko wykończenie. To część rozwiązania inżynieryjnego. GEKO stale koncentruje się na praktycznych strategiach obróbki powierzchni zaworów, które zapewniają dłuższą żywotność, lepszą niezawodność i lepszą ogólną wartość eksploatacyjną.Dla firm poszukujących bardziej niezawodnej pracy zaworów, odpowiednia obróbka powierzchni to nie tylko wykończenie. To część rozwiązania inżynieryjnego. GEKO stale koncentruje się na praktycznych strategiach obróbki powierzchni zaworów, które zapewniają dłuższą żywotność, lepszą niezawodność i lepszą ogólną wartość eksploatacyjną.

 Wybór właściwego rodzaju izolacji ma kluczowe znaczenie dla bezpieczeństwa, wydajności i kontroli kosztów w systemach przemysłowych.Zawory kulowe GEKO z mocowaniem czopowym są dostępne w konfiguracjach DBB, DIB-1 i DIB-2, aby sprostać różnym warunkom pracy. Schemat wizualny – jak działa każdy zawórDBB (podwójny blok i krwawienie)   Dwa siedzenia SPE (z pojedynczym efektem tłokowym)Uszczelnienie jest niezawodne tylko wtedy, gdy obie strony są pod ciśnieniemAutomatyczne odciążenie obu stron👉 Najlepiej nadaje się do: standardowych zastosowań z priorytetem kosztów DIB-1 (pełna podwójna izolacja)   Dwa siedzenia DPE (Double Piston Effect)Pełna podwójna izolacja w każdym kierunkuBrak samowystarczalności → wymaga zewnętrznego zaworu bezpieczeństwa👉 Najlepiej dla: systemów o wysokim ryzyku i wysokim ciśnieniu DIB-2 (projekt hybrydowy)  Jedno miejsce DPE + jedno miejsce SPEWysoka izolacja z jednej stronyAutomatyczna redukcja ciśnienia w kierunku strony SPE👉 Najlepsze dla: zrównoważonego bezpieczeństwa i kosztów Szybka tabela porównawczaFunkcjaDBBDIB-1DIB-2Poziom izolacjiŚredniNajwyższyWysokiRodzaj uszczelnieniaSPE + SPEDPE + DPEDPE + SPEIzolacja dwukierunkowaOgraniczonyPełnyCzęściowyOdciążenie ciśnieniaAutomatyczny (obie strony)Wymagane zewnętrznieAutomatyczny (jedna strona)Kierunek instalacjiBezpłatnyBezpłatnyKierunkowyKosztNiskiWysokiŚredni Typowe zastosowania Rurociągi naftowe i gazoweWyłączenie wysokiego ciśnieniaNośniki węglowodoroweKrytyczne punkty izolacji👉 Polecane: GEKO DIB-1 Petrochemia i rafineriaMedia łatwopalne/żrącePraca ciągłaKontrola emisji👉 Polecane: GEKO DIB-2 Ogólne systemy przemysłoweRurociągi wodne, gazowe, naftoweStandardowa izolacja i konserwacjaProjekty wrażliwe na budżet👉 Polecane: GEKO DBB  Jak wybrać odpowiedni zawór Krok 1 – Kierunek przepływuNaprawiono → DBB / DIB-2Dwukierunkowy → DIB-1 Krok 2 – Wymagania bezpieczeństwaKrytyczny → DIB-1Standard → DBBJednostronne wysokie bezpieczeństwo → DIB-2 Krok 3 – OdciążenieAutomatyczny → DBB / DIB-2Kontrolowane → DIB-1 Krok 4 – Budżet i instalacja Niski koszt → DBBNajwyższe bezpieczeństwo → DIB-1Zrównoważony → DIB-2  Dlaczego warto wybrać zawory kulowe GEKO Konstrukcja mocowana na czopie zapewnia niski moment obrotowy i stabilnośćKonstrukcja o pełnym przelocie zapewniająca minimalną utratę ciśnieniaOpcje ognioodporne, zgodne z ATEX i API 6DPodwójny blok i odpowietrznik oraz zaawansowana technologia uszczelnianiaPrzeznaczony do systemów naftowo-gazowych, petrochemicznych i wysokociśnieniowych Wezwanie do działania Nie wiesz, który zawór będzie pasował do Twojego projektu?Skontaktuj się z GEKO już dziś, aby uzyskać niestandardowy wybór i wycenę.

CF8, CF8M, CF3 i CF3M to austenityczne stale nierdzewne odlewane zgodne z normą ASTM A351, powszechnie stosowane do produkcji zaworów, korpusów pomp, kołnierzy i innych odlewów. Materiały te odpowiadają składem stalom nierdzewnym do obróbki plastycznej 304/304L/316/316L, a ich kluczowe różnice dotyczą zawartości węgla oraz obecności molibdenu (Mo). Zawory marki GEKO są wykonane z wysokiej jakości materiałów, takich jak te, oferując doskonałą wydajność w wymagających warunkach, takich jak zastosowania przemysłowe i chemiczne.  1) Znaczenie szybkiego koduC: CastingF: Austenityczna8: Węgiel ≤ 0,08% (węgiel standardowy)3: Węgiel ≤ 0,03% (bardzo niska zawartość węgla)M: Zawiera Mo (molibden, 2,0%–3,0%) 2). Zgodność i skład materiałów (ASTM A351) Amerykański kod standardowyOdpowiednia stalChiński kod standardowy (odlew)Limit zawartości węglaGłówny skład (%)Podstawowe cechy charakterystyczneCF8304ZG08Cr18Ni9≤0,08Cr:18-21 Ni:8-11Ogólna odporność na korozję, bezołowiowaCF8M316ZG08Cr18Ni1 2Mo2≤0,08Cr:18-21 Ni:9-12 Mo:2-3Zawiera molibden, odporny na chlorkiCF3304LZG03Cr18Ni1 0≤0,03Cr:17-21 Ni:8-12Bardzo niska zawartość węgla, odporność na korozję międzykrystalicznąCF3M316LZG03Cr18Ni1 2Mo2≤0,03Cr:17-21 Ni:9-13 Mo:2-3Ultra-niska zawartość węgla + molibden, spawane / preferowane materiały do ​​budowy w wodzie morskiej / inżynieria chemiczna 3). Kluczowe różnice i punkty wyboru zaworów GEKO CF8 kontra CF3 CF8: Węgiel ≤ 0,08%, odpowiadający stali 304, odpowiedni do ogólnej korozji, niespawanych lub spawalnych odlewów, które można poddać obróbce roztworowej. Zawory marki GEKO wykonane z materiału CF8 idealnie nadają się do standardowych zastosowań przemysłowych i środowisk o łagodnych warunkach korozyjnych.CF3: Węgiel ≤ 0,03%, odpowiadający stali 304L, bardziej odporny na korozję międzykrystaliczną, odpowiedni do grubościennych elementów spawanych oraz do zastosowań, w których nie jest wymagana obróbka cieplna po spawaniu. Zawory GEKO wykorzystujące materiał CF3 zapewniają doskonałą odporność w zastosowaniach spawalniczych i w środowiskach krytycznych. CF8M kontra CF3M CF8M: Węgiel ≤ 0,08% + Mo, co odpowiada stali 316, odpornej na umiarkowaną korozję i jony chlorkowe. Zawory marki GEKO wykonane z CF8M zostały specjalnie zaprojektowane do stosowania w środowiskach narażonych na jony chlorkowe i umiarkowaną korozję, zapewniając długowieczność i niezawodność zarówno w przemyśle, jak i w przetwórstwie chemicznym. CF3M: Węgiel ≤ 0,03% + Mo, odpowiadający 316L, nadaje się do spawania, jest odporny na korozję międzykrystaliczną i wżery, idealny do trudnych warunków, takich jak woda morska, chemikalia, LNG itp. Zawory GEKO wykonane z CF3M doskonale sprawdzają się w najtrudniejszych warunkach, takich jak przemysł morski, chemiczny i LNG, zapewniając doskonałą odporność na korozję i gwarantując dłuższą żywotność.   4). Typowe zastosowania CF8: Woda, kwas azotowy, żywność, warunki niskotemperaturowe. Zawory GEKO wykonane z materiału CF8 są powszechnie stosowane w systemach uzdatniania wody i w przetwórstwie żywności, gdzie wymagana jest umiarkowana odporność na korozję. CF8M: Kwas octowy, kwas fosforowy, środowiska o umiarkowanym stężeniu jonów chlorkowych. Zawory marki GEKO wykonane z CF8M idealnie nadają się do zastosowań w przemyśle chemicznym, gdzie występują kwasy i umiarkowane stężenia jonów chlorkowych. CF3: Konstrukcje spawane, duże przekroje oraz sytuacje, w których obróbka cieplna po spawaniu nie jest wymagana. Zawory GEKO wykonane z materiału CF3 idealnie nadają się do zastosowań spawalniczych wymagających wytrzymałości i trwałości. CF3M: Woda morska, słona woda, kwaśne media zawierające chlor, inżynieria morska, urządzenia odsiarczające. Zawory GEKO wykonane z materiału CF3M to najlepszy wybór do zastosowań w wodzie morskiej, słonej wodzie i innych środowiskach korozyjnych. Skontaktuj się z nami, aby dowiedzieć się więcej!

Metalowe powierzchnie ślizgowe zaworów kulowych muszą charakteryzować się pewną różnicą twardości, w przeciwnym razie mogą ulec zatarciu. W praktyce różnica twardości między kulą zaworu a gniazdem waha się zazwyczaj od 5 do 10 HRC, co zapewnia optymalną żywotność zaworu. Ze względu na skomplikowany proces obróbki kuli, który również wiąże się z wysokimi kosztami, kula jest zazwyczaj wybierana z większą twardością niż gniazdo zaworu, aby chronić ją przed uszkodzeniami i zużyciem.  Zawory kulowe marki GEKO Wyróżniają się wysokiej jakości materiałami i precyzyjnym procesem produkcji, oferując wyjątkową wydajność w zakresie dopasowania twardości kulki do siedziska. Różne kombinacje twardości zapewniają długotrwałą stabilność i wydajność. Poniżej przedstawiono dwa powszechnie stosowane połączenia twardości:    - Twardość piłki 55 HRC, Twardość siedziska 45 HRC: Powierzchnię kuli zaworu można pokryć stopem STL20 natryskiwanym metodą ultradźwiękową, a powierzchnię gniazda zaworu można zespawać stopem STL12. Ta kombinacja twardości jest najczęściej stosowana w zaworach kulowych z uszczelnieniem metalowym, spełniając ogólne wymagania dotyczące odporności na zużycie w przypadku uszczelnień metal-metal. Połączenie to jest szeroko stosowane w Zawory kulowe uszczelnione metalem marki GEKO, zapewniając doskonałą wydajność przy dużych obciążeniach.  - Twardość piłki 68 HRC, Twardość siedziska 58 HRC: Powierzchnię kuli zaworu można pokryć węglikiem wolframu natryskiwanym metodą ultradźwiękową, a powierzchnię gniazda zaworu można natryskiwać metodą ultradźwiękową stopem STL20. Ta kombinacja twardości jest szeroko stosowana w przemyśle węglowo-chemicznym, zapewniając wyższą odporność na zużycie i dłuższą żywotność. Zawory kulowe GEKO o wysokiej twardości są szeroko stosowane w przemyśle węglowo-chemicznym, pomagając użytkownikom wydłużyć cykl życia urządzeń i obniżyć koszty konserwacji.   Wybór odpowiedniej kombinacji twardości może skutecznie zapobiegać zatarciom i zapewniać niezawodną pracę zaworów kulowych marki GEKO w różnych trudnych warunkach, oferując dłuższą żywotność i mniejsze wymagania konserwacyjne. Skontaktuj się z nami już teraz, aby uzyskać więcej informacji: info@geko-union.com

W królestwie LNG (skroplony gaz ziemny)W systemach LNG dobór i zastosowanie odpowiednich zaworów ma kluczowe znaczenie dla zapewnienia bezpieczeństwa, wydajności i niezawodności systemu. Zawory są szeroko stosowane na różnych etapach produkcji LNG, od magazynowania po transport. GEKO, jedna z najbardziej znanych marek oferujących rozwiązania z zaworami LNG, wyróżnia się innowacyjnością i wysokimi standardami wydajności, oferując optymalne rozwiązania dla wszystkich zastosowań LNG. Poniżej omówimy kilka kluczowych typów zaworów stosowanych w systemach LNG i podkreślimy wkład GEKO w rozwój branży. 1. Zawory kulowe do ultraniskich temperatur LNGZawory kulowe do ultraniskich temperatur LNG to najszerzej stosowany i najliczniejszy typ zaworów w systemach LNG. Są one zaprojektowane do pracy w ekstremalnych temperaturach i ciśnieniach występujących podczas magazynowania i transportu LNG. Cechy konstrukcyjne:Długa szyjka zaworu: Standardowa konfiguracja zapewniająca łatwość obsługi i konserwacji.Trzonek zaworu zabezpieczony przed pęknięciem: zapewnia bezpieczne zablokowanie trzpienia zaworu nawet pod wpływem ciśnienia wewnętrznego, zapobiegając ryzyku pęknięcia.Funkcja podwójnego blokowania i odpowietrzania: umożliwia usunięcie LNG z komory zaworu podczas zamykania, zapobiegając nienormalnemu wzrostowi ciśnienia spowodowanemu parowaniem pod wpływem ciepła.Specjalna konstrukcja gniazda: Zwykle uszczelnienia metal-metal lub miękkie uszczelki z elastyczną strukturą kompensacyjną, zaprojektowane tak, aby dostosowywać się do kurczenia się w niskich temperaturach. Zastosowania:Wloty i wyloty zbiorników magazynowych LNGPołączenia ramienia ładującegoSystemy obsługi BOG (gazu odparowanego)Jednostki redukcji ciśnienia i parowniki Zawory GEKO, zaprojektowane z myślą o ekstremalnej odporności na temperatury i bezproblemowej pracy, doskonale sprawdzają się w tych krytycznych zastosowaniach. Dzięki zaawansowanym materiałom GEKO i innowacyjnym technologiom uszczelniania, zawory te zapewniają płynną i bezpieczną pracę instalacji LNG. 2. Zawory kulowe do ultraniskiej temperatury LNGZawory kulowe LNG służą do precyzyjnej kontroli przepływu lub zastosowań wymagających szczelnego zamknięcia. Są niezbędne do regulacji przepływu LNG w rurociągach i systemach wymagających wysokiej niezawodności. Cechy konstrukcyjne:Korpus zaworu kątowy lub typu Y: Niski opór przepływu i łatwe odprowadzanie zapobiegające zatrzymywaniu się medium.Osłona zaworu typu tarczowego: zaprojektowana tak, aby lepiej wytrzymywała naprężenia powodowane przez wahania temperatury.Uszczelnienie mieszkowe: Istotna cecha tworząca metalową barierę, eliminującą ryzyko wycieku w niskich temperaturach.Zastosowania:Systemy kontroli przepływu (np. systemy pobierania próbek)Zastosowania o dużym zapotrzebowaniu na uszczelnienia w strefach niebezpiecznychWlot/wylot sprężarek BOGRurociągi gazu pomiarowego lub azotu Dzięki doświadczeniu firmy GEKO zawory te są zaprojektowane tak, aby wytrzymać wysokie ciśnienia i temperatury panujące w układach LNG, gwarantując stabilną pracę bez wycieków. 3. Zawory zasuwowe do ultraniskiej temperatury LNGZawory zasuwowe stosuje się w dużych rurociągach LNG, w których do całkowitego odcięcia wymagany jest pełny otwór i niski opór przepływu. Cechy konstrukcyjne:Konstrukcja sztywnego klina lub elastycznej bramki: zaprojektowana tak, aby dostosować się do różnych współczynników skurczu korpusu zaworu i bramki w niskich temperaturach.Konstrukcja pełnoprzelotowa: minimalizuje opór przepływu, umożliwiając łatwe przejście urządzeń czyszczących. Zastosowania:Główne rurociągi LNG wymagające pełnej przepustowościDuże linie wlotowe/wylotowe na stacjach odbioru LNG lub w zakładach skraplania Zasuwy GEKO charakteryzują się dużą trwałością i doskonałymi właściwościami uszczelniającymi, co czyni je idealnym wyborem w przypadku krytycznych zastosowań w rurociągach LNG, w których wymagany jest maksymalny przepływ. 4. Zawory bezpieczeństwa i nadmiarowe do ultraniskich temperatur LNGZawory te stanowią niezbędne urządzenia bezpieczeństwa, chroniące urządzenia i rurociągi LNG przed uszkodzeniami spowodowanymi nadmiernym ciśnieniem. Cechy konstrukcyjne:Zaprojektowany do przepływu fazy gazowo-cieczowej: zapewnia bezpieczne odpowietrzanie przy zmiennych warunkach przepływu.Izolacja komory sprężynowej: Chroni sprężynę przed wpływem mediów o niskiej temperaturze.Niezawodne uszczelnienie: gwarantuje precyzyjne otwarcie przy ustawionym ciśnieniu i szczelne zamknięcie po ponownym osadzeniu. Zastosowania:Zbiorniki LNG (główny i zapasowy zawór bezpieczeństwa)Zabezpieczenie przed nadciśnieniem rurociągów LNG i zbiorników ciśnieniowychSystemy BOG Zawory bezpieczeństwa GEKO charakteryzują się wyjątkową niezawodnością i precyzją, gwarantując bezpieczeństwo i sprawność systemów LNG nawet w warunkach ekstremalnego ciśnienia. 5. Zawory zwrotne do ultraniskich temperatur LNGZawory zwrotne zapobiegają cofaniu się czynnika, zapewniając ochronę kluczowego wyposażenia w systemach LNG. Cechy konstrukcyjne:Konstrukcje typu wahadłowego lub podnoszonego: zapewniają szybką reakcję przy niskich natężeniach przepływu.Niezawodne uszczelnienie: zapobiega wyciekom wstecznym. Zastosowania:Wyjścia pompy LNG zapobiegające cofaniu się przepływu podczas wyłączania pompyWloty/wyloty sprężarkiRurociągi, w których mogą wystąpić warunki cofania się przepływu Zawory zwrotne GEKO są wykonane z materiałów najwyższej jakości, które zapewniają trwałość i wydajną pracę, zwłaszcza w zapobieganiu cofaniu się płynu w instalacjach LNG. 6. Inne specjalne zawory LNGZawory motylkowe niskotemperaturowe: Stosowane do regulacji i odcinania dużych średnic i niskich spadków ciśnienia, np. w rurociągach wentylacyjnych i BOG.Zawory iglicowe: Stosowany do bardzo precyzyjnej kontroli przepływu w zastosowaniach wymagających małych prędkości przepływu, takich jak przewody ciśnieniowe do urządzeń pomiarowych lub systemy pobierania próbek.

Jeżeli wartość Cv określa, jaką pracę może wykonać zawór, wówczas klasa nieszczelności (Klasa nieszczelności) i zakresowość (Zakresowość) określają „jakość pracy” wykonywanej przez zawór.         Klasa nieszczelności jest dolną granicą wydajności: Jak szczelnie zawór może się zamknąć?       Zakresowość jest górną granicą wydajności: Jak szeroki jest zakres regulacji zaworu?Wiele incydentów w terenie zdarza się nie dlatego, że zawór nie może przepuścić przepływu, ale dlatego, że zawór nie można zamknąć prawidłowo (powodując wycieki gazu pod wysokim ciśnieniem, marnotrawstwo materiałów) lub nie można prawidłowo dostosować (powodując niestabilność przy niskim przepływie i nasycenie przy wysokim przepływie). W tym artykule wyjaśnimy dwa kluczowe wskaźniki, które określają „poziom” wydajności zaworu. 01 Klasa szczelności: Sztuka zamykania zaworuNa świecie nie ma absolutnego „zerowego wycieku”. Nawet atomy metali mają przerwy między sobą.Obowiązującym standardem branżowym jest ANSI/FCI 70-2 (odpowiada normie IEC 60534-4). Norma ta dzieli wyciek na 6 klas. Oto szczegółowe wyjaśnienie powszechnie używanych klas: Klasa IV: Norma dla metalowych uszczelnień twardych Definicja: Wyciek nie przekracza 0,01% wartości znamionowej Cv.Aplikacja: Większość typowych zaworów jednogniazdowych i klatkowych.Intuicyjne zrozumienie: W przypadku zaworu o Cv=100 niewielki wyciek może nie być słyszalny dla ludzkiego ucha, ale instrumenty mogą go wykryć. Klasa V: Trudny krok do pokonania Definicja: Niezwykle niski poziom nieszczelności, ze skomplikowanym wzorem obliczeniowym (zależnym od różnicy ciśnień i rozmiaru otworu), ok. 1/100 Klasy IV.Aplikacja: Sytuacje wymagające wyjątkowo mocnego uszczelnienia metalu, zwykle wymagającego precyzyjnego szlifowania gniazda i tarczy zaworu. Klasa VI: Świat miękkich uszczelek Definicja: Szczelne zamknięcieMetoda testowania: Przedmuchuje się powietrze, licząc, ile pęcherzyków powietrza uchodzi na minutę. Na przykład, zawór 1-calowy nie powinien przepuszczać więcej niż 1 pęcherzyka powietrza na minutę.Tworzywo: Można to osiągnąć niemal wyłącznie przy użyciu miękkich materiałów, takich jak PTFE (teflon) lub guma.Ograniczenia: Uszczelki miękkie nie sprawdzają się dobrze w wysokich temperaturach (zwykle < (230°C). 💡 Pułapka wyboru:Nie dąż ślepo do Klasy VI. Jeśli pracujesz z parą o wysokiej temperaturze i ciśnieniu i wymagasz Klasy VI, producenci będą w stanie dostarczyć jedynie drogie, specjalistyczne konstrukcje metalowe, co doprowadzi do gwałtownego wzrostu kosztów i niepewnej żywotności. Zazwyczaj Klasa IV jest wystarczająca dla zaworów regulacyjnych. 02 Zakresowość: ideał kontra rzeczywistość Zakresowość, znana również jako Współczynnik redukcji, jest definiowany jako:Stosunek maksymalnego przepływu sterowalnego do minimalnego przepływu sterowalnego zaworu.  Zawory liniowe: Teoretycznie zakres regulacji wynosi około 30:1.Zawory o stałym stężeniu procentowym: Teoretycznie zakres ten wynosi 50:1 lub nawet 100:1. Dlaczego wskaźnik „100:1” na próbkach jest mylący: Zakres wskazany na próbkach nazywa się Wrodzona zakresowość.Ale na polu mamy do czynienia z Zainstalowana zakresowość. Pamiętaj o autorytet zaworu, S?Opór rury „pochłonie” różnicę ciśnień zaworu S = 1 (ideał): Zainstalowana zakresowość jest równa zakresowości wewnętrznej.S = 0,1 (typowe): Zawór o znamionowym zakresie regulacji 50:1 może mieć rzeczywistą zainstalowaną zakresowość równą jedynie 5:1! Co to oznacza?Oznacza to, że gdy natężenie przepływu spadnie do 20%, zawór może znajdować się już w pozycji bliskiej zamknięcia i staje się niestabilny. ✅ Zasada inżynierska:Nie należy bezkrytycznie ufać danym z próbki. W systemach o niskich wartościach S należy obliczyć zakres regulacji. Jeśli rzeczywisty zakres przepływu jest szeroki (np. minimalny przepływ podczas rozruchu, maksymalny przepływ podczas normalnej pracy), jeden zawór może okazać się niewystarczający.podzielony zakres„Może być konieczne zastosowanie rozwiązania polegającego na równoległym użyciu wielu zaworów. Skontaktuj się z nami już teraz, aby uzyskać więcej informacji na temat zaworu regulacyjnego: info@geko-union.com

Ponieważ gęstość mocy poszczególnych szaf przekracza 20 kW, 30 kW, a nawet wyższe progi, technologia chłodzenia cieczą stała się kluczowym rozwiązaniem umożliwiającym efektywne odprowadzanie ciepła i osiągnięcie celów neutralności węglowej w centrach danych o wysokiej gęstości. Sieć rurociągów systemu chłodzenia cieczą jest niczym „naczynia krwionośne” systemu, a zawory, jako kluczowe węzły sterujące, odgrywają kluczową rolę w regulacji przepływu, stabilizacji ciśnienia i ochronie bezpieczeństwa. Ich konstrukcja, dobór i wydajność bezpośrednio determinują wydajność chłodzenia systemu, niezawodność operacyjną i całkowity koszt cyklu życia (TCO). Niniejszy artykuł systematycznie analizuje aspekty techniczne i wartość przemysłową zaworów do chłodzenia cieczą w pięciu wymiarach: konieczności zastosowania zaworów, naukowej logiki doboru, kluczowych parametrów technicznych, danych rynkowych oraz przyszłych trendów rozwojowych, czerpiąc z praktycznego doświadczenia w projektach chłodzenia cieczą w centrach danych. Podstawowa konieczność zaworów chłodzenia cieczą: „zabezpieczenia” i „inteligentne zarządzanie” układem chłodzenia cieczą Ciągła i stabilna praca systemu chłodzenia cieczą w centrum danych opiera się na precyzyjnej regulacji i zabezpieczeniu zapewnianym przez zawory. Ich kluczowa wartość obejmuje cały cykl życia systemu, od projektowania, przez zarządzanie eksploatacją, po obsługę usterek, co znajduje odzwierciedlenie w trzech podstawowych wymiarach: 1. Gwarancja bezpieczeństwa systemuSprzęt IT w centrach danych stosuje zasadę zerowej tolerancji na wycieki chłodziwa. Uszczelnienie zaworu stanowi pierwszą linię obrony przed wyciekiem chłodziwa i chroni wrażliwy sprzęt elektroniczny. Dzięki rozsądnej konfiguracji specjalistycznych komponentów, takich jak zawory bezpieczeństwa i zwrotne, potencjalne zagrożenia, takie jak uderzenia hydrauliczne i uderzenia nadciśnienia, mogą zostać skutecznie ograniczone, zapobiegając nieodwracalnym uszkodzeniom płyt chłodzących serwerów spowodowanym nieprawidłowym ciśnieniem w systemie. Ponieważ płyty chłodzące serwerów są zazwyczaj projektowane z myślą o odporności na ciśnienie w zakresie 0,6-0,8 MPa, zawór musi ściśle kontrolować ciśnienie robocze po stronie wtórnej (od CDU do szafy/płyty chłodzącej) w zakresie 0,3-0,6 MPa, tworząc stopniowany system ochrony ciśnieniowej. 2. Precyzyjna kontrola wydajności chłodzeniaSystem chłodzenia cieczą musi dopasować przepływ i kierunek przepływu chłodziwa do dynamicznego obciążenia cieplnego szafy. Zawory GEKO osiągają to poprzez hydrauliczne sterowanie równoważeniem, które skutecznie zapobiega gromadzeniu się lokalnych punktów przegrzania lub redundancji chłodzenia. Na przykład, elektryczne zawory regulacyjne zainstalowane na wylocie CDU odbierają sygnały sterujące z systemu DCIM, aby dynamicznie dopasować zapotrzebowanie na przepływ w poszczególnych szafach (10-50 l/min). Zawory równoważące mogą kompensować odchylenia rezystancji w różnych odcinkach rurociągów, zapewniając spójną wydajność chłodzenia we wszystkich szafach. Ma to bezpośredni wpływ na wartość PUE centrum danych i stabilność operacyjną urządzeń. 3. Podstawowe wsparcie dla wygody operacyjnejZoptymalizowane konfiguracje zaworów GEKO mogą znacząco obniżyć koszty eksploatacji i konserwacji systemu chłodzenia cieczą oraz zminimalizować ryzyko przestojów. Zawory szybkozłączne obsługują tryb konserwacji „hot-swap” dla szaf, umożliwiając konserwację sprzętu bez spuszczania czynnika chłodzącego. Zawory kulowe na wylotach szaf posiadają funkcję szybkiego odcięcia, skracając czas obsługi usterek w poszczególnych szafach. Automatyczne zawory odpowietrzające i zawory spustowe w najniższych punktach zapobiegają gromadzeniu się powietrza i sedymentacji zanieczyszczeń, minimalizując przestoje systemu i zapewniając całodobową, nieprzerwaną pracę centrum danych. Wymagane jest regularne zarządzanie operacyjne: automatyczne zawory odpowietrzające wymagają kwartalnej kalibracji, aby zapewnić płynny wylot; elektryczne zawory regulacyjne muszą być kalibrowane corocznie, z odchyleniami kontrolowanymi w zakresie ±1%, aby uniknąć zniekształceń przepływu; uszczelnienia w systemach z cieczą na bazie fluoru wymagają wymiany co 3-5 lat, podczas gdy uszczelnienia w systemach z wodą dejonizowaną mogą wytrzymać 5-8 lat, wymagając ponownego testowania szczelności po wymianie.     Logika selekcji naukowej: pełnowymiarowa adaptacja od scenariusza do wymogu Dobór zaworów do chłodzenia cieczą powinien być oparty na potrzebach funkcjonalnych, właściwościach medium, poziomach ciśnienia w systemie i scenariuszach operacyjnych, zgodnie z czterema zasadami: „dostosowania do lokalizacji, kompatybilności z medium, precyzyjnego dopasowania i kontroli kosztów”. Należy skupić się na pokryciu czterech kluczowych węzłów systemu chłodzenia cieczą i dostosowaniu siedmiu podstawowych typów zaworów GEKO. 1. Schemat konfiguracji zaworów dla czterech kluczowych lokalizacji - Zespół wylotowy pompy: Użyj standardowej konfiguracji „Zawór zasuwowy + Cichy zawór zwrotny + Czujnik ciśnienia”. Zawór zasuwowy zapewnia minimalną stratę ciśnienia w stanie pełnego otwarcia i zapewnia niezawodną izolację podczas konserwacji pompy. Cichy zawór zwrotny, wspomagany sprężyną, zapobiega cofaniu się chłodziwa po wyłączeniu pompy i tłumi uderzenia hydrauliczne w wirnik pompy. - Wlot i wylot jednostki dystrybucji chłodzenia (CDU): Po stronie wlotowej należy zainstalować filtr typu Y o oczkach 100-200 oraz manometr, aby usunąć cząstki zanieczyszczeń z chłodziwa i zapobiec zatykaniu mikrokanalików w serwerach. Po stronie wylotowej należy zainstalować elektryczny zawór regulacyjny i przepływomierz do kontroli przepływu w pętli. Rurociąg obejściowy powinien zawierać ręczny zawór równoważący do hydraulicznej kalibracji równowagi podczas debugowania systemu oraz jako zapasową ścieżkę przepływu w przypadku awarii. - Rurociągi odgałęzień szafy: Wlot powinien być wyposażony w ręczny zawór równoważący (w standardowych scenariuszach) lub automatyczny zawór równoważący (w zaawansowanych centrach obliczeniowych). Wylot powinien być wyposażony w zawór kulowy, aby zapewnić szybkie odcięcie szafy. Średnica zaworu musi dokładnie odpowiadać znamionowemu przepływowi szafy, aby zapewnić dopasowanie zapotrzebowania na chłodzenie do wydajności przepływu. - Punkty najwyższego i najniższego ciśnienia w systemie: W punktach najwyższego ciśnienia należy zainstalować automatyczny zawór odpowietrzający, aby usunąć powietrze zgromadzone w rurach i zapobiec zatykaniu się rur gazem oraz kawitacji. W punktach najniższego ciśnienia należy zainstalować zawór kulowy lub zasuwę spustową do opróżniania systemu, usuwania zanieczyszczeń i prac konserwacyjnych. 2. Siedem podstawowych typów zaworów GEKO, ich funkcje i scenariusze zastosowań Typ zaworuFunkcja podstawowaScenariusz aplikacjiGłówne zaletyZawór kulowyRęczne wyłączanie, szybka izolacjaWyloty szafkowe, rury spustoweKonstrukcja o pełnym przelocie z minimalnym oporem przepływu i zerową szczelnościąZawór elektromagnetycznySzybkie automatyczne włączanie/wyłączanie, wyłącznik bezpieczeństwaPrzełączanie gałęzi, obwody wyłączania awaryjnegoCzas reakcji ≤50 ms, bezpieczne zasilanie 24 V DC, niskie zużycie energii (3-5 W)Zawór regulacyjny elektrycznyPrecyzyjna kontrola przepływu/ciśnieniaPlacówka CDU, oddziały kontrolne regionalneDokładność sterowania położeniem zaworu ≤±1%FS, kompatybilność z Modbus/BACnetZawór zwrotnyZapobiega cofaniu się płynuWyjścia pomp, końce odgałęzieńCichy typ wspomagany sprężyną skutecznie tłumi uderzenia wodne, otwierając ciśnienie już od 0,05 baraZawór równoważącyRegulacja równowagi hydraulicznejWloty do szafek, oddziały regionalneWyposażony w interfejsy pomiaru ciśnienia G1/4/G3/8, obsługuje blokowanie kąta i kalibrację przepływuZawór bezpieczeństwa/nadmiarowyZabezpieczenie przed nadciśnieniem, uwolnienie ciśnieniaGłówny rurociąg, jednostka CDUDokładność ustawienia ciśnienia ±3%, spełnia wymagania ASME BPVC Sekcja VIII lub certyfikat PEDZawór szybkozłącznyMożliwość wymiany podczas pracy, szybkie połączenieWlot/wylot szafkiKonserwacja bez opróżniania układu, wysoka niezawodność uszczelnienia, standard dla środowisk o dużej gęstości 3. Podstawowe zasady doboru materiałów: Kompatybilność medium w pierwszej kolejności Zgodność materiału zaworów z czynnikiem chłodzącym jest kluczowa dla zapewnienia długotrwałej, stabilnej pracy. Należy unikać korozji materiałów, pęcznienia uszczelek i wytrącania się zanieczyszczeń. Plan adaptacji materiałów do różnych czynników chłodzących przedstawia się następująco: - Woda dejonizowana: Korpus zaworu powinien być wykonany ze stali nierdzewnej 304/316, a uszczelki z EPDM lub kauczuku fluorowego. Należy unikać mosiądzu, aby zapobiec wytrącaniu się cynku i zanieczyszczeniu płynu chłodzącego. - Roztwór glikolu etylenowego: Korpus zaworu powinien być wykonany ze stali nierdzewnej 316, aby zwiększyć odporność na korozję, a uszczelki powinny być wykonane z gumy nitrylowej lub fluorokauczuku, ze szczególnym uwzględnieniem niezawodności uszczelnienia w warunkach niskich temperatur. - Izolacyjne ciecze fluorowane: Korpus zaworu powinien być wykonany ze stali nierdzewnej 316 lub stali węglowej pokrytej niklem, a uszczelki powinny być wykonane z kauczuku fluorowego lub perfluoroeterowego (FFKM). Przed użyciem należy przeprowadzić 72-godzinny test kompatybilności. - Oleje mineralne: Korpus zaworu może być wykonany ze stali węglowej lub stali nierdzewnej, z uszczelnieniami przystosowanymi do fluorokauczuku lub PTFE, z uwzględnieniem wpływu współczynnika rozszerzalności medium na wydajność uszczelnienia. 4. Typowe pułapki selekcji i kluczowe punkty, których należy unikać W praktyce inżynieryjnej dobór zaworów jest podatny na nieporozumienia. Kluczowe kwestie, których należy unikać, to: - Mylenie „ciśnienia roboczego” z „ciśnieniem projektowym” powoduje, że dobór zaworów wyłącznie na podstawie ciśnienia roboczego prowadzi do niewystarczającego marginesu ciśnienia. Dobór powinien być dokonywany wyłącznie na podstawie ciśnienia projektowego (ciśnienie robocze × współczynnik bezpieczeństwa 1,1–1,2).- Ignorując długoterminową kompatybilność uszczelek z płynami fluorowanymi, przeprowadzając jedynie testy krótkoterminowe przed użyciem. Dostawcy powinni dostarczyć raporty z 72-godzinnych testów zanurzeniowych przeprowadzonych przez niezależne firmy, aby potwierdzić brak pęcznienia lub starzenia.- Brak interfejsów pomiarowych na zaworach równoważących, uniemożliwiający dokładną ilościową ocenę regulacji hydraulicznych na późniejszych etapach. Należy upewnić się, że w wyborze uwzględniono standardowe interfejsy pomiaru ciśnienia G1/4 lub G3/8.- Bezmyślne dążenie do stosowania wyłącznie zaworów importowanych, ignorując wzorcowe przykłady marek krajowych. W przypadku projektów modernizacyjnych, priorytetem jest wybór marek krajowych z doświadczeniem w projektach w Ameryce Północnej lub na Bliskim Wschodzie, aby zrównoważyć koszty i niezawodność. Podstawowe parametry techniczne: kluczowe wskaźniki określające wydajność zaworu Zawory do chłodzenia cieczą w centrach danych wymagają bardziej rygorystycznej precyzji sterowania i niezawodności operacyjnej niż te stosowane w tradycyjnych systemach HVAC lub w sektorze ropy naftowej i gazu. Muszą one spełniać wymagania dotyczące poziomu Tier oraz długoterminowe wymagania operacyjne centrum danych, a kluczowe wskaźniki dzielą się na dwie kategorie: ogólne parametry podstawowe i parametry specjalistyczne. 1. Ogólne parametry podstawowe (istotne dla wszystkich typów zaworów) - Współczynnik nieszczelności: Zewnętrzny nieszczelność musi spełniać standardy zerowej tolerancji, przy współczynniku nieszczelności spektrometru masowego helu wynoszącym

Wstęp W świecie kriogeniki, szczególnie w systemach wtrysku ciekłego azotu, tradycyjne zawory, takie jak zawory kątowe, od dawna opierają się na obsłudze ręcznej, z konstrukcją obrotową i elementami gwintowanymi. Taka konfiguracja wymaga od operatorów noszenia ciężkiego sprzętu ochronnego w ekstremalnie niskich temperaturach, co zmniejsza wydajność i stwarza poważne zagrożenie dla bezpieczeństwa. Niniejszy artykuł omawia przełomowe rozwiązanie, które zastępuje zawory ręczne zaworami automatycznymi, napędzanymi siłownikami pneumatycznymi lub elektrycznymi. Dzięki zastosowaniu liniowego mechanizmu push-pull zamiast tradycyjnej konstrukcji obrotowej, ta innowacyjna konstrukcja oferuje lepszą wydajność, szybkość i bezpieczeństwo, co czyni ją idealnym rozwiązaniem do sterowania płynami o niskiej temperaturze. Firma GEKO, zaufana marka w technologii zaworów, wykorzystała tę innowację, aby dostarczać wysokowydajne rozwiązania do krytycznych zastosowań kriogenicznych.  Ograniczenia tradycyjnych zaworów ręcznych Tradycyjne zawory kątowe stosowane w systemach z ciekłym azotem napotykają na liczne wyzwania: 1) Niska wydajność operacyjna: Czasochłonne ręczne obracanie trzpienia zaworu opóźnia czas reakcji, szczególnie w sytuacjach awaryjnych. 2) Słaba zdolność adaptacji do niskich temperatur:Konstrukcje gwintowane są podatne na kurczenie się na zimno, co prowadzi do uszkodzenia uszczelnień lub zużycia podzespołów, co zwiększa ryzyko wycieków. 3) Zagrożenia bezpieczeństwa: Operatorzy są narażeni na ekstremalnie niskie temperatury, a niewygodna obsługa ręczna, często utrudniona przez grube rękawice, może prowadzić do błędów, które zagrażają bezpieczeństwu personelu i sprzętu. 4) Wysokie koszty utrzymania: Częste kontrole uszczelnień i wymiana podzespołów zwiększają długoterminowe koszty operacyjne. Rozwiązanie: liniowe zawory automatyczne typu push-pull Podstawową innowacją jest zastąpienie zaworów ręcznych zaworami automatycznymi, napędzanymi siłownikami pneumatycznymi lub elektrycznymi, co pozwala na uzyskanie liniowego ruchu pchająco-ciągnącego zamiast tradycyjnego ruchu obrotowego: 1) Siłowniki pneumatyczne: Wykorzystują sprężone powietrze do napędzania tłoka, co pozwala na szybkie otwieranie i zamykanie zaworów, co jest idealnym rozwiązaniem w przypadku operacji o wysokiej częstotliwości. 2) Siłowniki elektryczne: Silniki elektryczne napędzają przekładnie lub mechanizmy śrubowe, umożliwiając precyzyjny ruch liniowy, co ułatwia integrację z automatycznymi systemami sterowania. 3) Liniowy mechanizm push-pull: Wyeliminowanie konieczności ruchu obrotowego upraszcza proces obsługi, zmniejsza zużycie podzespołów i wydłuża żywotność zaworu. Zoptymalizowany do pracy w środowiskach o niskiej temperaturze Aby sprostać ekstremalnie niskiej temperaturze ciekłego azotu (-196°C), udoskonalona konstrukcja obejmuje następujące funkcje: 1) Wybór materiałów: Aby zagwarantować stabilność konstrukcji i szczelność nawet w niskich temperaturach, stosuje się stal nierdzewną lub specjalne stopy. 2) Mechanizm samouszczelniający: Zawór automatycznie tworzy uszczelnienie po zamknięciu, zapobiegając przeciekom spowodowanym kurczeniem się na zimno i zapewniając niezawodną pracę. 3) Ochrona przed zamarzaniem: Siłowniki wyposażone są w elementy grzejne lub warstwy izolacyjne, zapobiegające zamarzaniu ruchomych elementów i zapewniające ciągłą pracę. Zwiększanie bezpieczeństwa i wydajności - Większa wygoda operatora: Liniowy mechanizm push-pull upraszcza obsługę zaworu, eliminując potrzebę skomplikowanych szkoleń. Operatorzy mogą sterować zaworem zdalnie za pomocą panelu sterowania, co dodatkowo zmniejsza narażenie na niebezpieczne warunki. - Krótszy czas reakcji: Ruch liniowy jest szybszy od ruchów obrotowych, co skraca czas otwierania i zamykania zaworu, a tym samym zwiększa przepustowość systemu. - Zwiększone bezpieczeństwo: Ograniczenie konieczności ręcznej ingerencji zmniejsza prawdopodobieństwo błędów operatora, zmniejszając ryzyko wycieków i uszkodzeń sprzętu. Konstrukcja spełnia najsurowsze przepisy bezpieczeństwa. - Zredukowana konserwacja: Samouszczelniająca się konstrukcja i uproszczona, liniowa struktura minimalizują zużycie podzespołów, zmniejszają częstotliwość konserwacji i wydłużają żywotność zaworu. Zastosowania i korzyści Systemy wtrysku ciekłego azotu W zastosowaniach z wtryskiem ciekłego azotu zmodyfikowany automatyczny układ zaworów zapewnia wyjątkowe rezultaty: - Szybka iniekcja: Liniowy napęd typu push-pull szybko otwiera zawór, znacznie zwiększając szybkość wtrysku azotu i skracając czas oczekiwania. - Niezawodne uszczelnienie: Zoptymalizowany mechanizm uszczelniający zapewnia stabilność nawet w niskich temperaturach, zapobiegając wyciekom i gwarantując bezpieczną pracę. - Uproszczona obsługa: Opcje sterowania pneumatycznego lub elektrycznego umożliwiają zdalną obsługę, minimalizując ryzyko narażenia personelu na działanie niskich temperatur, a tym samym zwiększając bezpieczeństwo. Inne systemy płynów kriogenicznych To innowacyjne rozwiązanie można rozszerzyć na inne płyny kriogeniczne, takie jak ciekły tlen czy dwutlenek węgla, zapewniając podobne udoskonalenia w zakresie wygody obsługi i bezpieczeństwa. Rozwiązanie to idealnie sprawdza się w laboratoriach, placówkach medycznych i zastosowaniach przemysłowych, gdzie płyny o niskiej temperaturze mają kluczowe znaczenie. Wniosek Konwersja tradycyjnych, ręcznych zaworów kątowych na zawory automatyczne, napędzane siłownikami pneumatycznymi lub elektrycznymi z liniowym mechanizmem push-pull, stanowi rewolucyjną zmianę w sterowaniu cieczami kriogenicznymi. Ta innowacja znacząco poprawia wygodę obsługi, wydajność i bezpieczeństwo systemu, jednocześnie redukując wymagania konserwacyjne. Firma GEKO, dzięki swojej najnowocześniejszej technologii, oferuje to rozwiązanie nie tylko dla systemów wtrysku ciekłego azotu, ale także dla szerokiego zakresu zastosowań kriogenicznych, zapewniając bardziej niezawodny i wydajny sposób zarządzania cieczami o niskiej temperaturze. Ten postęp to znaczący krok naprzód w branży, oferując zwiększoną wydajność i niezawodność w najbardziej wymagających warunkach.

Niedawno firma Danfoss wprowadziła na rynek nowe zawory kulowe odcinające serii OFB, zaprojektowane specjalnie do bezolejowych agregatów chłodniczych i systemów pomp ciepła wyposażonych w sprężarki Turbocor®. Seria OFB zapewnia wyższy poziom ochrony operacyjnej systemów bezolejowych, szczególnie w zastosowaniach w centrach danych i zaawansowanych systemach HVAC (ogrzewanie, wentylacja i klimatyzacja). Zawór ten koncentruje się na zwiększeniu niezawodności strony ssawnej i charakteryzuje się innowacyjną, zintegrowaną konstrukcją „trzy w jednym”. Według firmy Danfoss, łączy on stożkową sekcję przejścia ssawnego, funkcję szczelnego odcięcia oraz w pełni zautomatyzowaną regulację w jednym urządzeniu, co znacznie upraszcza układ systemu i poprawia ogólną wydajność.  Nowa seria OFB charakteryzuje się w pełni modułową konstrukcją, idealnie kompatybilną ze wszystkimi sprężarkami Danfoss Turbocor® TGx i TTx. Produkt oferuje 12 różnych specyfikacji kołnierzy wlotowych (w tym 3-calowe, 4-calowe i 5-calowe), dzięki czemu nadaje się zarówno do nowych projektów, jak i modernizacji istniejących systemów. Ponadto seria obsługuje różne międzynarodowe standardy połączeń, takie jak ANSI, ASTM, DIN i EN, zapewniając elastyczność instalacji na całym świecie. Dzięki solidnej i niezawodnej konstrukcji, zawór OFB pracuje stabilnie w szerokim zakresie temperatur od –40°F do +212°F (około –40°C do +100°C). Zarówno w niskich, jak i wysokich temperaturach, zapewnia on długotrwałą, niezawodną i wydajną pracę systemu. Cechy użytkowe produktu są następujące: Konstrukcja trzpienia i siedziska o wysokiej wytrzymałości na cykle zapewniająca doskonałą niezawodność: Mocne i niezawodne uszczelnienie Szczelna konstrukcja zaworu kulowego odcinającego Konstrukcja o niskim momencie obrotowym wydłuża żywotność zaworu i siłownika Modułowy system kołnierzy kompatybilny z różnymi standardami rurociągów, umożliwiający łatwą integrację i instalację: Połączenia spawalnicze i lutownicze rur i kolanek standardowych Możliwość bezpośredniego wyposażenia w siłowniki – zgodnie z normami ISO 5211-F07/17 mm. Po zamontowaniu siłownika możliwe jest sterowanie elektryczne. Osiąga wysoką wydajność systemu dzięki płynnemu przepływowi powietrza dolotowego, niskiemu spadkowi ciśnienia i niskim turbulencjom płynu: Wydajna konstrukcja: montowana bezpośrednio na sprężarkach Niskie zapotrzebowanie na moment obrotowy – siłownik 90° o momencie obrotowym znamionowym 80 Nm jest wystarczający, wydłużając żywotność.
