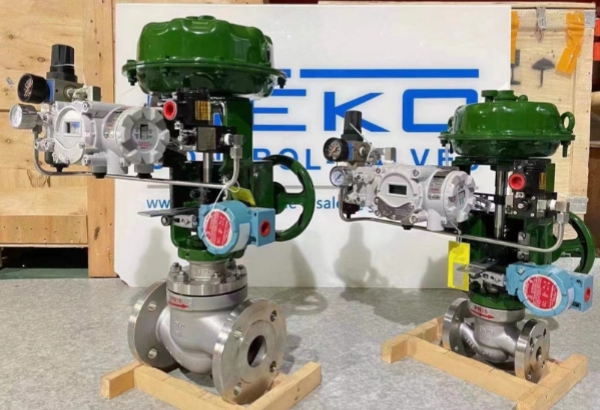

Klasa nieszczelności i zakresowość zaworu sterującego: „Granice” wydajności zaworu

Jeżeli wartość Cv określa, jaką pracę może wykonać zawór, wówczas klasa nieszczelności (Klasa nieszczelności) i zakresowość (Zakresowość) określają „jakość pracy” wykonywanej przez zawór.

       Klasa nieszczelności jest dolną granicą wydajności: Jak szczelnie zawór może się zamknąć?

       Zakresowość jest górną granicą wydajności: Jak szeroki jest zakres regulacji zaworu?

Wiele incydentów w terenie zdarza się nie dlatego, że zawór nie może przepuścić przepływu, ale dlatego, że zawór nie można zamknąć prawidłowo (powodując wycieki gazu pod wysokim ciśnieniem, marnotrawstwo materiałów) lub nie można prawidłowo dostosować (powodując niestabilność przy niskim przepływie i nasycenie przy wysokim przepływie).

W tym artykule wyjaśnimy dwa kluczowe wskaźniki, które określają „poziom” wydajności zaworu.

01 Klasa szczelności: Sztuka zamykania zaworu

Na świecie nie ma absolutnego „zerowego wycieku”. Nawet atomy metali mają przerwy między sobą.

Obowiązującym standardem branżowym jest ANSI/FCI 70-2 (odpowiada normie IEC 60534-4). Norma ta dzieli wyciek na 6 klas.

Oto szczegółowe wyjaśnienie powszechnie używanych klas:

Klasa IV: Norma dla metalowych uszczelnień twardych

• Definicja: Wyciek nie przekracza 0,01% wartości znamionowej Cv.
• Aplikacja: Większość typowych zaworów jednogniazdowych i klatkowych.
• Intuicyjne zrozumienie: W przypadku zaworu o Cv=100 niewielki wyciek może nie być słyszalny dla ludzkiego ucha, ale instrumenty mogą go wykryć.

Klasa V: Trudny krok do pokonania

• Definicja: Niezwykle niski poziom nieszczelności, ze skomplikowanym wzorem obliczeniowym (zależnym od różnicy ciśnień i rozmiaru otworu), ok. 1/100 Klasy IV.
• Aplikacja: Sytuacje wymagające wyjątkowo mocnego uszczelnienia metalu, zwykle wymagającego precyzyjnego szlifowania gniazda i tarczy zaworu.

Klasa VI: Świat miękkich uszczelek

• Definicja: Szczelne zamknięcie
• Metoda testowania: Przedmuchuje się powietrze, licząc, ile pęcherzyków powietrza uchodzi na minutę. Na przykład, zawór 1-calowy nie powinien przepuszczać więcej niż 1 pęcherzyka powietrza na minutę.
• Tworzywo: Można to osiągnąć niemal wyłącznie przy użyciu miękkich materiałów, takich jak PTFE (teflon) lub guma.
• Ograniczenia: Uszczelki miękkie nie sprawdzają się dobrze w wysokich temperaturach (zwykle < (230°C).

💡 Pułapka wyboru:

Nie dąż ślepo do Klasy VI. Jeśli pracujesz z parą o wysokiej temperaturze i ciśnieniu i wymagasz Klasy VI, producenci będą w stanie dostarczyć jedynie drogie, specjalistyczne konstrukcje metalowe, co doprowadzi do gwałtownego wzrostu kosztów i niepewnej żywotności. Zazwyczaj Klasa IV jest wystarczająca dla zaworów regulacyjnych.

02 Zakresowość: ideał kontra rzeczywistość

Zakresowość, znana również jako Współczynnik redukcji, jest definiowany jako:

Stosunek maksymalnego przepływu sterowalnego do minimalnego przepływu sterowalnego zaworu.

• Zawory liniowe: Teoretycznie zakres regulacji wynosi około 30:1.
• Zawory o stałym stężeniu procentowym: Teoretycznie zakres ten wynosi 50:1 lub nawet 100:1.

Dlaczego wskaźnik „100:1” na próbkach jest mylący:

Zakres wskazany na próbkach nazywa się Wrodzona zakresowość.

Ale na polu mamy do czynienia z Zainstalowana zakresowość.

Pamiętaj o autorytet zaworu, S?

Opór rury „pochłonie” różnicę ciśnień zaworu

• S = 1 (ideał): Zainstalowana zakresowość jest równa zakresowości wewnętrznej.
• S = 0,1 (typowe): Zawór o znamionowym zakresie regulacji 50:1 może mieć rzeczywistą zainstalowaną zakresowość równą jedynie 5:1!

Co to oznacza?

Oznacza to, że gdy natężenie przepływu spadnie do 20%, zawór może znajdować się już w pozycji bliskiej zamknięcia i staje się niestabilny.

✅ Zasada inżynierska:

Nie należy bezkrytycznie ufać danym z próbki. W systemach o niskich wartościach S należy obliczyć zakres regulacji. Jeśli rzeczywisty zakres przepływu jest szeroki (np. minimalny przepływ podczas rozruchu, maksymalny przepływ podczas normalnej pracy), jeden zawór może okazać się niewystarczający.podzielony zakres„Może być konieczne zastosowanie rozwiązania polegającego na równoległym użyciu wielu zaworów.
