Typy i zastosowania zaworów LNG: Zrozumienie znaczenia zaworów GEKO w systemach LNG

W królestwie LNG (skroplony gaz ziemny)W systemach LNG dobór i zastosowanie odpowiednich zaworów ma kluczowe znaczenie dla zapewnienia bezpieczeństwa, wydajności i niezawodności systemu. Zawory są szeroko stosowane na różnych etapach produkcji LNG, od magazynowania po transport. GEKO, jedna z najbardziej znanych marek oferujących rozwiązania z zaworami LNG, wyróżnia się innowacyjnością i wysokimi standardami wydajności, oferując optymalne rozwiązania dla wszystkich zastosowań LNG. Poniżej omówimy kilka kluczowych typów zaworów stosowanych w systemach LNG i podkreślimy wkład GEKO w rozwój branży.

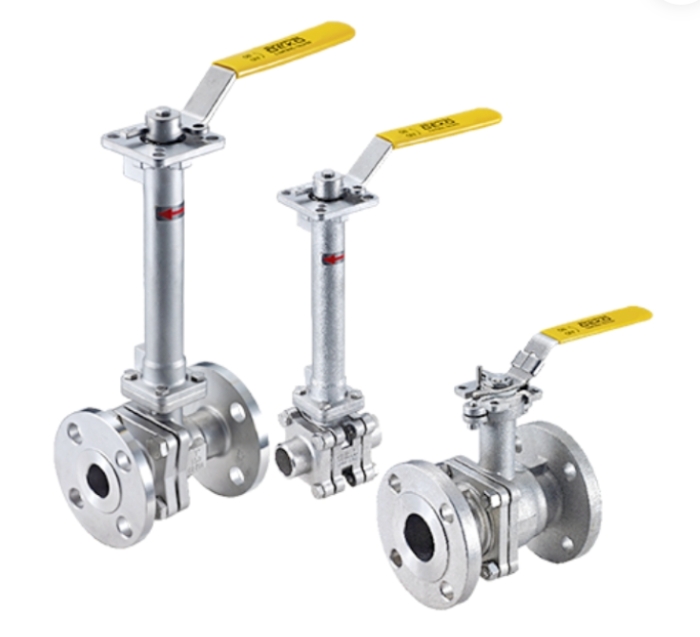

1. Zawory kulowe do ultraniskich temperatur LNG

Zawory kulowe do ultraniskich temperatur LNG to najszerzej stosowany i najliczniejszy typ zaworów w systemach LNG. Są one zaprojektowane do pracy w ekstremalnych temperaturach i ciśnieniach występujących podczas magazynowania i transportu LNG.

Cechy konstrukcyjne:

• Długa szyjka zaworu: Standardowa konfiguracja zapewniająca łatwość obsługi i konserwacji.
• Trzonek zaworu zabezpieczony przed pęknięciem: zapewnia bezpieczne zablokowanie trzpienia zaworu nawet pod wpływem ciśnienia wewnętrznego, zapobiegając ryzyku pęknięcia.
• Funkcja podwójnego blokowania i odpowietrzania: umożliwia usunięcie LNG z komory zaworu podczas zamykania, zapobiegając nienormalnemu wzrostowi ciśnienia spowodowanemu parowaniem pod wpływem ciepła.
• Specjalna konstrukcja gniazda: Zwykle uszczelnienia metal-metal lub miękkie uszczelki z elastyczną strukturą kompensacyjną, zaprojektowane tak, aby dostosowywać się do kurczenia się w niskich temperaturach.

Zastosowania:

• Wloty i wyloty zbiorników magazynowych LNG
• Połączenia ramienia ładującego
• Systemy obsługi BOG (gazu odparowanego)
• Jednostki redukcji ciśnienia i parowniki

Zawory GEKO, zaprojektowane z myślą o ekstremalnej odporności na temperatury i bezproblemowej pracy, doskonale sprawdzają się w tych krytycznych zastosowaniach. Dzięki zaawansowanym materiałom GEKO i innowacyjnym technologiom uszczelniania, zawory te zapewniają płynną i bezpieczną pracę instalacji LNG.

2. Zawory kulowe do ultraniskiej temperatury LNG

Zawory kulowe LNG służą do precyzyjnej kontroli przepływu lub zastosowań wymagających szczelnego zamknięcia. Są niezbędne do regulacji przepływu LNG w rurociągach i systemach wymagających wysokiej niezawodności.

Cechy konstrukcyjne:

• Korpus zaworu kątowy lub typu Y: Niski opór przepływu i łatwe odprowadzanie zapobiegające zatrzymywaniu się medium.
• Osłona zaworu typu tarczowego: zaprojektowana tak, aby lepiej wytrzymywała naprężenia powodowane przez wahania temperatury.
• Uszczelnienie mieszkowe: Istotna cecha tworząca metalową barierę, eliminującą ryzyko wycieku w niskich temperaturach.

Zastosowania:

• Systemy kontroli przepływu (np. systemy pobierania próbek)
• Zastosowania o dużym zapotrzebowaniu na uszczelnienia w strefach niebezpiecznych
• Wlot/wylot sprężarek BOG
• Rurociągi gazu pomiarowego lub azotu

Dzięki doświadczeniu firmy GEKO zawory te są zaprojektowane tak, aby wytrzymać wysokie ciśnienia i temperatury panujące w układach LNG, gwarantując stabilną pracę bez wycieków.

3. Zawory zasuwowe do ultraniskiej temperatury LNG

Zawory zasuwowe stosuje się w dużych rurociągach LNG, w których do całkowitego odcięcia wymagany jest pełny otwór i niski opór przepływu.

Cechy konstrukcyjne:

• Konstrukcja sztywnego klina lub elastycznej bramki: zaprojektowana tak, aby dostosować się do różnych współczynników skurczu korpusu zaworu i bramki w niskich temperaturach.
• Konstrukcja pełnoprzelotowa: minimalizuje opór przepływu, umożliwiając łatwe przejście urządzeń czyszczących.

Zastosowania:

• Główne rurociągi LNG wymagające pełnej przepustowości
• Duże linie wlotowe/wylotowe na stacjach odbioru LNG lub w zakładach skraplania

Zasuwy GEKO charakteryzują się dużą trwałością i doskonałymi właściwościami uszczelniającymi, co czyni je idealnym wyborem w przypadku krytycznych zastosowań w rurociągach LNG, w których wymagany jest maksymalny przepływ.

4. Zawory bezpieczeństwa i nadmiarowe do ultraniskich temperatur LNG

Zawory te stanowią niezbędne urządzenia bezpieczeństwa, chroniące urządzenia i rurociągi LNG przed uszkodzeniami spowodowanymi nadmiernym ciśnieniem.

Cechy konstrukcyjne:

• Zaprojektowany do przepływu fazy gazowo-cieczowej: zapewnia bezpieczne odpowietrzanie przy zmiennych warunkach przepływu.
• Izolacja komory sprężynowej: Chroni sprężynę przed wpływem mediów o niskiej temperaturze.
• Niezawodne uszczelnienie: gwarantuje precyzyjne otwarcie przy ustawionym ciśnieniu i szczelne zamknięcie po ponownym osadzeniu.

Zastosowania:

• Zbiorniki LNG (główny i zapasowy zawór bezpieczeństwa)
• Zabezpieczenie przed nadciśnieniem rurociągów LNG i zbiorników ciśnieniowych
• Systemy BOG

Zawory bezpieczeństwa GEKO charakteryzują się wyjątkową niezawodnością i precyzją, gwarantując bezpieczeństwo i sprawność systemów LNG nawet w warunkach ekstremalnego ciśnienia.

5. Zawory zwrotne do ultraniskich temperatur LNG

Zawory zwrotne zapobiegają cofaniu się czynnika, zapewniając ochronę kluczowego wyposażenia w systemach LNG.

Cechy konstrukcyjne:

• Konstrukcje typu wahadłowego lub podnoszonego: zapewniają szybką reakcję przy niskich natężeniach przepływu.
• Niezawodne uszczelnienie: zapobiega wyciekom wstecznym.

Zastosowania:

• Wyjścia pompy LNG zapobiegające cofaniu się przepływu podczas wyłączania pompy
• Wloty/wyloty sprężarki
• Rurociągi, w których mogą wystąpić warunki cofania się przepływu

Zawory zwrotne GEKO są wykonane z materiałów najwyższej jakości, które zapewniają trwałość i wydajną pracę, zwłaszcza w zapobieganiu cofaniu się płynu w instalacjach LNG.

6. Inne specjalne zawory LNG

Zawory motylkowe niskotemperaturowe: Stosowane do regulacji i odcinania dużych średnic i niskich spadków ciśnienia, np. w rurociągach wentylacyjnych i BOG.

Zawory iglicowe: Stosowany do bardzo precyzyjnej kontroli przepływu w zastosowaniach wymagających małych prędkości przepływu, takich jak przewody ciśnieniowe do urządzeń pomiarowych lub systemy pobierania próbek.
