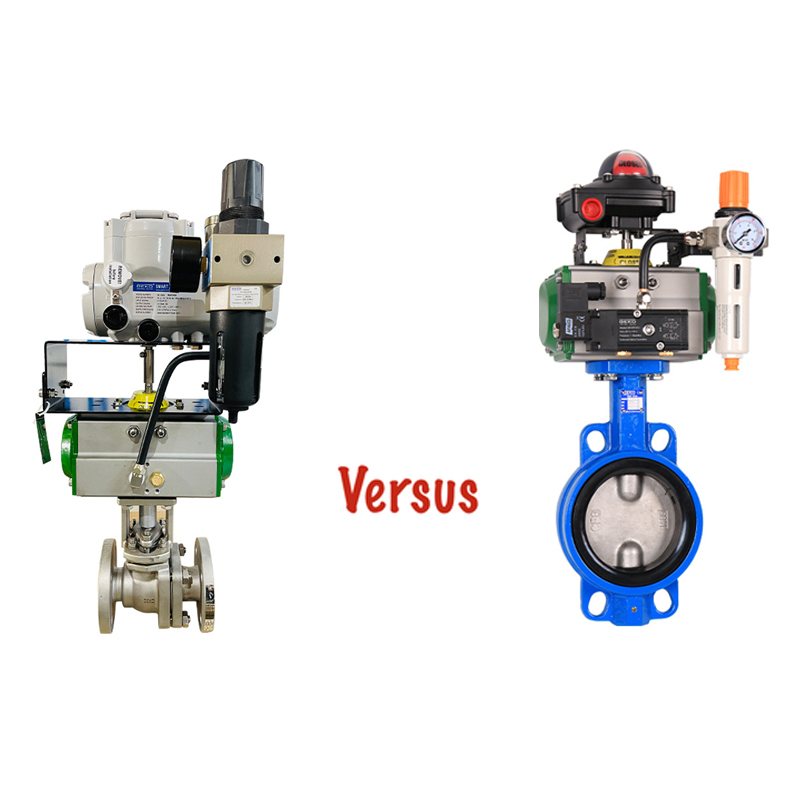

Jaka jest różnica między zaworem kulowym a zaworem motylkowym?

Największą różnicą między zaworem motylkowym a zaworem motylkowym jest to, że część otwierająca i zamykająca zaworu motylkowego jest płytką, podczas gdy zawór kulowy jest kulą. Ruch podnoszący; zawory motylkowe i zasuwowe mogą regulować przepływ poprzez stopień otwarcia; zawór kulowy nie jest do tego wygodny.

1. Zawory kulowe i motylkowe różnią się charakterystyką

Zawór motylkowy charakteryzuje się dużą prędkością otwierania i zamykania, prostą konstrukcją i niskim kosztem, ale jego szczelność i nośność nie są dobre. Charakterystyka zaworu kulowego jest podobna do zasuwy, ale ze względu na ograniczoną objętość oraz opór otwierania i zamykania, trudno jest uzyskać dużą średnicę.

2. Zasada działania zaworu kulowego i zaworu motylkowego jest różna

Zasada konstrukcji zaworu motylkowego jest szczególnie przydatna do produkcji płyty motylkowej zaworu motylkowego o dużej średnicy, instalowanej wzdłuż średnicy rurociągu. W cylindrycznym kanale korpusu zaworu motylkowego, tarcza motylkowa obraca się wokół osi, a kąt obrotu wynosi od 0° do 90°. Po obrocie o 90° zawór jest całkowicie otwarty. Konstrukcja jest prosta, koszt jest niski, a zakres regulacji jest szeroki. Zawory kulowe są zazwyczaj odpowiednie do cieczy i gazów bez cząstek stałych i zanieczyszczeń. Strata ciśnienia płynu jest niewielka, szczelność jest dobra, a koszt wysoki. Dla porównania, uszczelnienie zaworów kulowych jest lepsze niż zaworów motylkowych.

Uszczelnienie zaworu kulowego zależy od długotrwałego ściskania gniazda zaworu na powierzchni kulistej. Musi ono zużywać się szybciej niż zawór półkulisty. Uszczelnienie zaworu kulowego jest zazwyczaj wykonane z elastycznych materiałów i jest trudne do zastosowania w rurociągach wysokotemperaturowych i wysokociśnieniowych. Uszczelnienie zaworu motylkowego jest wykonane z gumy, co znacznie odbiega od metalowych właściwości uszczelniających zaworów półkulistych, zaworów kulowych i zasuw. Po długotrwałym użytkowaniu zaworu półkulistego gniazdo zaworu również ulegnie niewielkiemu zużyciu. Można je nadal używać po przeprowadzeniu regulacji. Trzpień zaworu i uszczelnienie wymagają jedynie obrotu o 90° podczas otwierania i zamykania. W przypadku oznak nieszczelności należy ponownie docisnąć dławik. Kilka śrub może wyeliminować nieszczelność w uszczelnieniu, podczas gdy inne zawory są nadal używane tylko w przypadku niewielkich nieszczelności, a zawór jest zastępowany przez duży nieszczelność.

Podczas otwierania i zamykania zawór kulowy działa pod wpływem siły docisku gniazd zaworów po obu stronach. Ma on większy moment obrotowy otwierania i zamykania niż zawór półkulisty. Im większa średnica nominalna, tym wyraźniejsza różnica momentu obrotowego otwierania i zamykania. Otwieranie i zamykanie zaworu motylkowego ma na celu przezwyciężenie odkształcenia gumy. Aby to osiągnąć, wymagany moment obrotowy jest większy. Zawór zasuwowy i zawór grzybkowy działają długo i pracochłonnie. Zawór kulowy i zawór grzybkowy to ten sam typ zaworu, z tą różnicą, że jego część zamykająca jest kulista, a kula obraca się wokół osi korpusu zaworu, aby go otworzyć i zamknąć. Zawory kulowe służą głównie do odcinania, rozdzielania i zmiany kierunku przepływu medium w rurociągu.

3. Obszary zastosowań zaworów kulowych i zaworów motylkowych są różne

Obecnie zawory motylkowe, jako element służący do otwierania i zamykania oraz sterowania przepływem w rurociągach, są szeroko stosowane w wielu dziedzinach, takich jak przemysł naftowy, chemiczny, metalurgiczny, hydroenergetyczny i tak dalej. W znanej technologii zaworów motylkowych forma uszczelnienia opiera się głównie na strukturze uszczelniającej, a materiałem uszczelniającym jest guma, politetrafluoroetylen itp. Ze względu na ograniczone właściwości konstrukcyjne, zawory te nie nadają się do zastosowań w takich gałęziach przemysłu, jak przemysł odporny na wysokie temperatury i ciśnienia, odporny na korozję i odporny na zużycie.

Zawory kulowe wytrzymują wysokie temperatury i ciśnienia przy stosunkowo niskich kosztach. Dlatego są powszechnie stosowane w instalacjach wodnych i gazowych. Dzięki doskonałej trwałości i właściwościom uszczelniającym zapewniają doskonałe właściwości zamykające nawet po wielu latach użytkowania.
