Jak geometria zaworu motylkowego z potrójnym offsetem zapewnia prawdziwie zerowy wyciek

Z technologią zaworów o wysokiej wydajności GEKO

Przez długi czas inżynierowie postrzegali zawory motylkowe jako rozwiązanie czysto „ekonomiczne” – lekkie, kompaktowe, proste w konstrukcji i niedrogie. Jednak od dawna miały one również opinię zawodnych:

- Ograniczone do miękkich gumowych siedzeń

- Słaba odporność na wysoką temperaturę i ciśnienie

- Skłonność do przeciekania po długotrwałym użytkowaniu

W wymagających warunkach eksploatacji, tradycyjnie w centrum uwagi znajdowały się duże zawory kulowe.

To postrzeganie uległo zmianie wraz z pojawieniem się prawdziwego rewolucjonisty:

Zawór motylkowy potrójnie offsetowy (TOV).

Dzięki zastosowaniu eleganckiej zasady geometrycznej, konstrukcja z potrójnym przesunięciem całkowicie eliminuje tarcie między metalowymi powierzchniami uszczelniającymi – umożliwiając uszczelnienie typu metal-metal bez przecieków. Ta innowacja umożliwiła zaworom motylkowym dorównanie zaworom grzybkowym w zastosowaniach o krytycznym znaczeniu.

Dzisiaj GEKO zabiera nas w głąb tego przełomu geometrycznego i pokazuje, jak trzy przesunięcia tworzą jeden cud inżynierii.

1. Pięta achillesowa tradycyjnych zaworów motylkowych: tarcie

Aby zrozumieć, dlaczego zawory z potrójnym offsetem są rewolucyjne, musimy najpierw przeanalizować, dlaczego wcześniejsze konstrukcje okazały się niezadowalające.

1.1 Zawory motylkowe koncentryczne (z zerowym offsetem)

W przypadku konstrukcji koncentrycznych oś wału, środek tarczy i środek uszczelnienia pokrywają się.

Problem:

Podczas całego cyklu otwierania i zamykania tarcza stale ociera się o gniazdo. Aby zachować szczelność, można stosować wyłącznie gniazda z elastycznej gumy.

Siedziska gumowe: Nie wytrzymują wysokich temperatur

Szybkie starzenie się: jest główną przyczyną wycieków i krótkiej żywotności

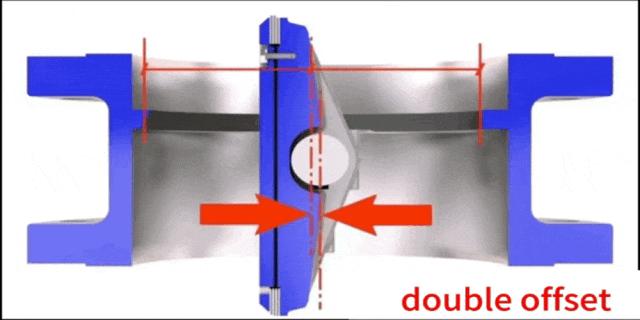

1.2 Zawory motylkowe z podwójnym offsetem

Aby zmniejszyć tarcie, inżynierowie wprowadzili dwa przesunięcia:

Przesunięcie 1:Przesunięcie wału od środka powierzchni uszczelniającej

Przesunięcie 2:Przesunięcie wału od osi rurociągu

Wynik:

Te przesunięcia tworzą mechanizm krzywkowy, umożliwiający szybkie odłączenie dysku od gniazda podczas początkowego ruchu otwierającego. To znacznie zmniejsza tarcie i umożliwia stosowanie twardszych gniazd PTFE o lepszych parametrach ciśnienia i temperatury.

Ale jest jeszcze jeden problem:

W końcowym momencie zamykania, powierzchnie metalowe nadal ślizgają się po sobie. Próba uszczelnienia metal-metal może doprowadzić do poważnego zatarcia, prowadzącego do zakleszczenia lub wycieku.

2. Geometria przełomu: zrozumienie potrójnego przesunięcia

Aby całkowicie wyeliminować tarcie metalu, inżynierowie wprowadzili trzecie i najważniejsze przesunięcie.

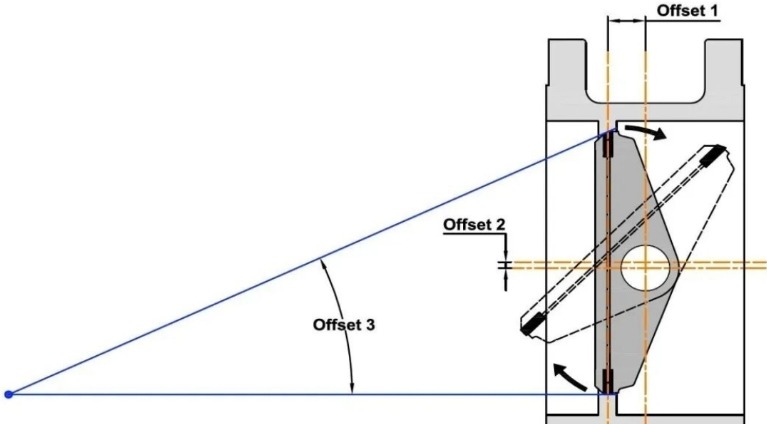

Schemat zasady geometrycznej zaworu motylkowego z potrójnym offsetem (rdzeń)

Odsunięcie 1: Odsunięcie wału od płaszczyzny uszczelniającej

Wał nie przechodzi przez środek powierzchni uszczelniającej, lecz jest umieszczony za nią.

Odsunięcie 2: Odsunięcie wału od osi rurociągu

Wał jest również przesunięty pionowo względem osi rury.

Funkcja pierwszych dwóch przesunięć:

Tworzą efekt krzywkowy, umożliwiający szybkie rozdzielenie tarczy i gniazda podczas otwierania.

Offset 3: Offset kąta stożka (kluczowa innowacja)

Jest to najbardziej złożona i najpotężniejsza funkcja.

W zaworze z potrójnym offsetem powierzchnia uszczelniająca nie jest cylindryczna, lecz stanowi część stożka pochylonego.

Oś stożka jest ustawiona pod kątem względem linii środkowej rurociągu. (Przesunięcie kąta stożka)

Analogia wizualna:

Wyobraź sobie, że kroisz pod kątem stożkowaty kawałek szynki — krawędź tego plasterka stanowi powierzchnię uszczelniającą zaworu.

Taka geometria zapewnia, że ​​uszczelnienie następuje bez poślizgu, tylko w momencie końcowego zamykania.

3. Moment prawdy: beztarciowe uszczelnienie momentem obrotowym

Gdy wszystkie trzy przesunięcia zadziałają razem, efekt będzie niezwykły:

Podczas pracy tarcie mechaniczne jest całkowicie eliminowane.

W konstrukcji z potrójnym przesunięciem pierścień uszczelniający na tarczy i gnieździe zaworu stykają się bezpośrednio liniowo lub punktowo dopiero przy pełnym zamknięciu.

W zakresie od 1° do 90° pozostają one całkowicie oddzielone, tworząc prawdziwą „Brak strefy tarcia.”

Co to oznacza:

Brak tarcia → Brak zużycia

Brak zużycia → Bardzo długa żywotność

Umożliwia prawdziwe uszczelnienie w oprawie metalowej

Od uszczelniania pozycyjnego do uszczelniania momentem obrotowym

Zawory tradycyjne (uszczelniane pozycyjnie):

Uszczelnienie opiera się na ściskaniu miękkich materiałów, takich jak guma. Ciaśniejsze zamknięcie prowadzi do większego zużycia.

Zawory potrójnie offsetowe (uszczelniane momentem obrotowym):

Uszczelnienie uzyskuje się za pomocą momentu obrotowego przyłożonego przez siłownik, dociskającego sprężysty metalowy pierścień uszczelniający do pochylonego stożkowego gniazda.

Im wyższy moment obrotowy, tym szczelniejsze uszczelnienie.

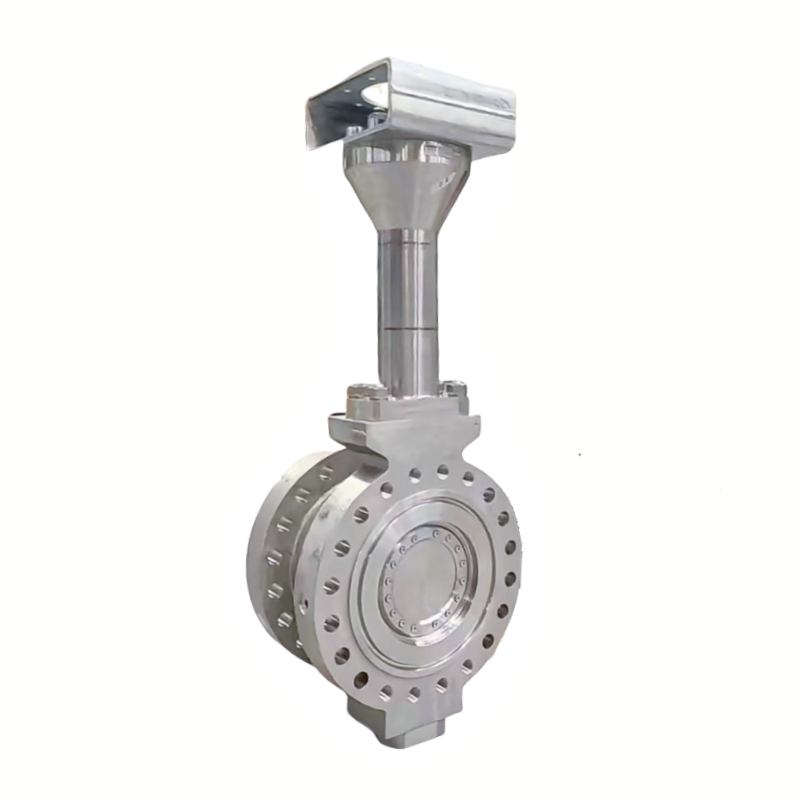

W ten sposób zawory motylkowe GEKO Triple Offset osiągają:

Uszczelnienie twarde typu metal-metal

Brak wycieku (ANSI/FCI 70-2 Klasa VI)

Wyjątkowa trwałość w ekstremalnych warunkach

4. Gdzie sprawdzają się zawory motylkowe z potrójnym offsetem

Dzięki tej zaawansowanej geometrii zawory motylkowe z potrójnym offsetem szybko znalazły zastosowanie w zaawansowanych zastosowaniach, zastępując zawory grzybkowe i kulowe w wielu krytycznych instalacjach, w tym:

Para o wysokiej temperaturze

Systemy wysokociśnieniowe do ropy i gazu

Platformy offshore i FPSO

Obiekty LNG i petrochemiczne

Dzięki wydajnym rozwiązaniom firmy GEKO w zakresie zaworów motylkowych inżynierowie zyskują kompaktową konstrukcję, niższy moment obrotowy, dłuższą żywotność i bezkompromisową niezawodność uszczelnienia.

5. Rozpoznane ograniczenia (obiektywna perspektywa inżynierska)

Chociaż zawory motylkowe z potrójnym offsetem umożliwiają dławienie, należy wyraźnie zdawać sobie sprawę z ich ograniczeń.

Ze względu na wysoki współczynnik odzysku ciśnienia i wysoki zysk przy niskich pozycjach otwarcia, zawory motylkowe z potrójnym offsetem nie są idealne do zastosowań wymagających precyzyjnej regulacji przy dużej różnicy ciśnień.

W tak wymagających scenariuszach sterowania zawory kulowe z prowadzeniem klatkowym nadal mają decydującą przewagę, a ich zastąpienie jest trudne.

Zawory GEKO — precyzja inżynieryjna zapewniająca brak wycieków.
