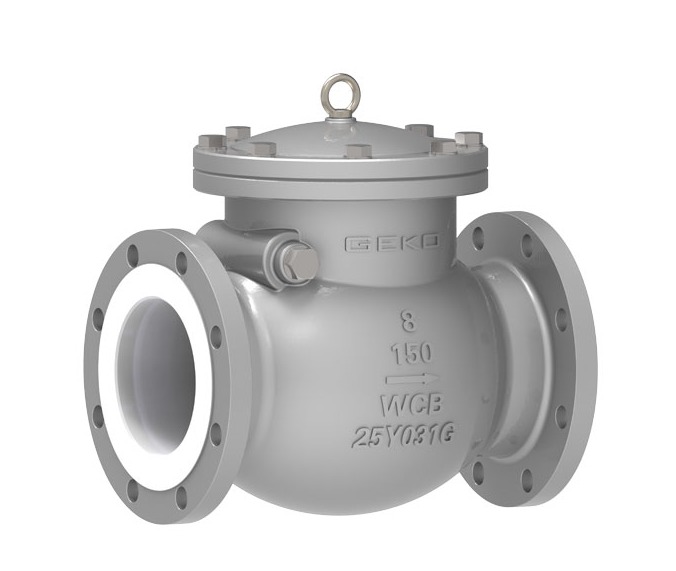

Zawór zwrotny kulowy GEKO z gumową wyściółką - ABS / EPDM, odporny na korozję

Zawór zwrotny kulowy GEKO z gumową wyściółką – technologia i obróbka zapobiegająca korozji – wyjaśnienie

Zawory zwrotne kulowe GEKO z wykładziną PTFE zostały zaprojektowane z myślą o wymagających zastosowaniach w środowisku korozyjnym. Łącząc zaawansowaną konstrukcję, technologię wykładziny PTFE, integrację stopu N04400 (Monel 400) oraz rygorystyczne procesy odtłuszczania i czystego montażu, GEKO oferuje niezawodne i długotrwałe rozwiązanie dla przemysłu chemicznego, farmaceutycznego, półprzewodnikowego i morskiego.

1. Podstawowe technologie projektowania konstrukcyjnego (GEKO Innovative Design)

Pływający projekt kuli

GEKO wykorzystuje konstrukcję z pełnoprzelotową, pływającą kulą. Pod wpływem ciśnienia medium kula automatycznie przesuwa się w kierunku gniazda wylotowego, zapewniając jednokierunkowe uszczelnienie. Zoptymalizowana poprzez analizę dynamiki płynów, konstrukcja ta znacznie redukuje wpływ turbulencji i nadaje się do pracy w warunkach niskiego i średniego ciśnienia. Szczególnie dobrze sprawdza się w wydajnej kontroli przepływu w procesach chemicznych i farmaceutycznych.

Potrójny system uszczelniający (opatentowana technologia GEKO)

Uszczelnienie główne

Wyściółka PTFE jest formowana metodą kompresji i całkowicie otacza wewnętrzną ściankę korpusu zaworu oraz powierzchnię styku z gniazdem, tworząc ciągłą, bezszwową barierę antykorozyjną. Precyzyjny proces formowania GEKO zapewnia jednolitą grubość wyściółki, skutecznie eliminując ryzyko lokalnej korozji.

Uszczelnienie wtórne

Elastyczne, wargowe gniazdo PTFE zapewnia samokompensację, automatycznie dopasowując się do powierzchni kuli pod wpływem zmian ciśnienia. GEKO wykorzystuje specjalnie opracowaną mieszankę PTFE, aby zwiększyć odporność na zużycie i stabilność chemiczną.

Uszczelnienie opakowania

W obszarze uszczelnienia trzpienia zastosowano zestawy uszczelnień PTFE typu Chevron, aby zapobiec wyciekaniu medium wzdłuż trzpienia. W połączeniu z koncepcją pierścienia zgarniającego, konstrukcja uszczelnień GEKO skutecznie usuwa resztki medium i dodatkowo poprawia niezawodność uszczelnienia.

Integralna struktura odlewu

Kula i trzpień są wykonane jako jednoczęściowy odlew, co eliminuje ryzyko koncentracji naprężeń i wycieków, typowe dla tradycyjnych połączeń gwintowanych. Zastosowano wysokowytrzymały stop N04400, aby zapewnić integralność strukturalną w warunkach wysokiego ciśnienia.

2. Połączone przetwarzanie wykładziny PTFE i N04400 (normy produkcyjne GEKO)

Technologia formowania kompresyjnego i kapsułkowania

Firma GEKO stosuje formowanie izostatyczne pod wysokim ciśnieniem, umieszczając proszek PTFE o wysokiej czystości wewnątrz komory zaworu N04400 i formując go w wysokiej temperaturze (≈370°C) i pod wysokim ciśnieniem (10–20 MPa). Proces ten tworzy zarówno mechaniczne połączenia, jak i wiązania na poziomie molekularnym między PTFE a podłożem metalowym, zapewniając odporność na cykle termiczne i szok chemiczny.

Wstępna obróbka powierzchni

Wewnętrzna powierzchnia elementów N04400 poddawana jest opatentowanej przez GEKO obróbce piaskowania (Ra ≤ 1,6 µm), która zwiększa mikroskopijną chropowatość i poprawia przyczepność PTFE. Po wstępnej obróbce korpusy zaworów przechodzą kontrole czystości GEKO, gwarantujące brak zanieczyszczeń resztkowych.

Projektowanie kontaktów medialnych bez użycia metalu

Wszystkie powierzchnie uszczelniające mające kontakt z medium są w całości pokryte PTFE, co całkowicie izoluje podłoże N04400 od płynów korozyjnych. Koncepcja synergistycznej ochrony GEKO „szkielet metalowy + osłona polimerowa” znacznie wydłuża żywotność zaworu.

3. Standardy odtłuszczania i proces czystego montażu (GEKO Clean Control)

Normy procesu odtłuszczania

Kluczowe punkty kontrolne

GEKO zabrania stosowania środków czyszczących zawierających fosfor, aby zapobiec zanieczyszczeniu powierzchni PTFE.

Wszystkie narzędzia montażowe posiadają certyfikat GEKO i są odtłuszczone w celu uniknięcia wtórnego zanieczyszczenia.

Gotowe zawory przechodzą testy czystości GEKO, a następnie są przedmuchiwane azotem i pakowane próżniowo, aby zapobiec adsorpcji wilgoci lub mgły olejowej.

4. Obowiązujące normy i certyfikaty (zgodność z GEKO)

Normy materiałowe

N04400 jest zgodny z normą ASTM B564 / UNS N04400

PTFE jest zgodny z normą ASTM D4894

Wszystkie materiały są weryfikowane przez niezależne laboratoria w celu zapewnienia odpowiedniego składu chemicznego i parametrów mechanicznych.

Normy zaworów

Badanie ciśnieniowe: Przeprowadzone zgodnie z normą API 598 dotyczącą testów szczelności korpusu i gniazda (dopuszczalny wyciek ≤ 0,1 ppm). Zawory GEKO zapewniają zerowy poziom przecieków nawet w warunkach ekstremalnego ciśnienia.

Specyfikacja projektu: Konstrukcja korpusu zaworu jest zgodna z normą ASME B16.34 dotyczącą ciśnienia i temperatury dla zaworów metalowych. Projekty GEKO są weryfikowane metodą analizy elementów skończonych (MES) w celu zapewnienia bezpieczeństwa konstrukcyjnego.

Certyfikat czystości: W zastosowaniach farmaceutycznych i spożywczych zawory GEKO przechodzą walidację czystego procesu zgodną ze standardami EHEDG lub 3-A i spełniają wymogi GMP.

Uwaga specjalna

Mimo że konfiguracja zaworu zwrotnego kulowego PTFE N04400 + jest rozwiązaniem niestandardowym, jego konstrukcja techniczna spełnia najwyższe wymagania dotyczące materiałów, uszczelnienia i czystości określone w powyższych normach, co stanowi wiodący poziom w branży.

5. Typowe zastosowania i zalety techniczne (przypadki użycia GEKO)

6. Aktualne wyzwania techniczne i trendy rozwojowe (mapa drogowa innowacji GEKO)

Wyzwania

PTFE ma znacznie wyższy współczynnik rozszerzalności cieplnej niż N04400; długotrwałe cykle termiczne mogą powodować mikropęknięcia na styku. Firma GEKO łagodzi to zjawisko poprzez formowanie metodą kompresji gradientowej i opracowała zestawy pierścieni uszczelniających z kompensacją rozszerzalności cieplnej.

Przy dużej różnicy ciśnień mogą wystąpić drgania kuli. GEKO optymalizuje ścieżki przepływu i wprowadza konstrukcje stożków prowadzących, aby zmniejszyć wpływ turbulencji.

Trendy

Inteligentna integracja monitorowania: GEKO montuje mikroczujniki korozji w korpusie zaworu, aby monitorować zużycie PTFE i zmiany potencjału powierzchni N04400 w czasie rzeczywistym, co umożliwia predykcyjną konserwację.

Wykładziny kompozytowe: Dwuwarstwowe struktury PTFE + PFA zwiększają odporność na temperaturę do 350°C, rozszerzając zastosowanie w systemach trawienia kwasem w wysokiej temperaturze. Technologia wykładzin kompozytowych firmy GEKO jest chroniona wieloma patentami.

Korpusy zaworów drukowane w technologii 3D: Selektywne topienie laserowe (SLM) jest wykorzystywane do produkcji złożonych ścieżek przepływu N04400, co pozwala na uzyskanie lekkich konstrukcji i zintegrowanych gniazd wewnętrznych. Zawory drukowane w technologii 3D firmy GEKO przeszły certyfikację testów ciśnieniowych.

Wartość marki GEKO

Wiodąca pozycja technologiczna: opatentowane procesy formowania i systemy kontroli czystości gwarantują niezawodność w ekstremalnych warunkach pracy.

Dostosowanie do potrzeb przemysłu: Rozwiązania dostosowane do potrzeb przemysłu chemicznego, farmaceutycznego, półprzewodników i innych wyspecjalizowanych sektorów.

Zapewnienie zgodności: ścisłe przestrzeganie międzynarodowych standardów i uznanych certyfikatów ogranicza ryzyko braku zgodności u klientów.
