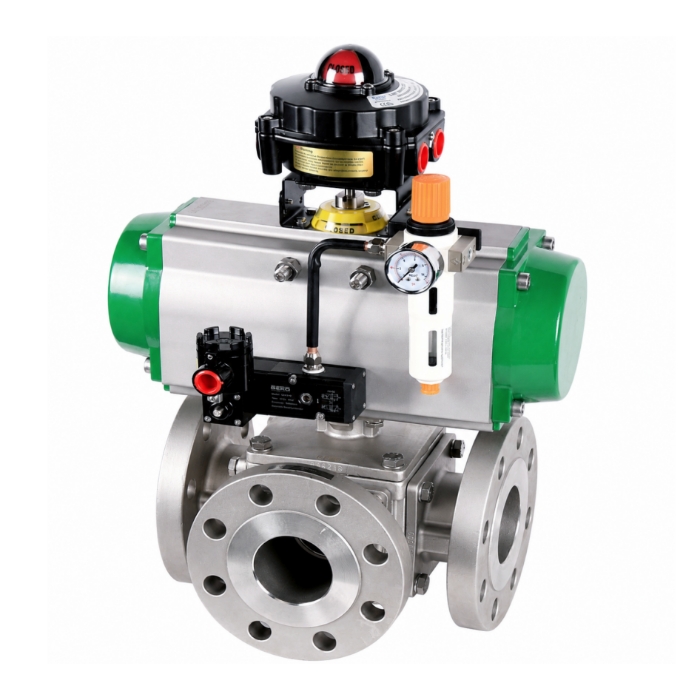

  Ball Valve Selection Made Easy: Types, Applications, and Tips Ball valves are the most versatile fluid control devices in modern industrial piping systems. Known for their quarter‑turn fast operation, bubble‑tight shutoff, compact structure, and long service life, ball valves are widely used to isolate or regulate gas, liquid, and slurry media across various industries. However, due to multiple valve structures, sealing types, bore sizes, and actuation options, many engineers and purchasers face confusion during selection. This article simplifies ball valve selection by clarifying common ball valve types, typical industrial applications, and practical selection tips to help you choose the correct industrial ball valve for your working conditions.   1. Common Types of Industrial Ball Valves Understanding ball valve classification is the foundation of correct selection. Industrial ball valves are mainly divided by structure, bore design, sealing method, and operation type. 1.1 Floating Ball Valve vs Trunnion Mounted Ball Valve Floating ball valves feature a free‑floating ball that relies on medium pressure to achieve sealing. With a simple structure and cost‑effective advantages, floating ball valves are ideal for small‑size, low‑pressure and medium‑pressure pipelines. They are widely used for general isolation and flow control in water treatment, HVAC, and light chemical systems.     Trunnion mounted ball valves adopt fixed upper and lower trunnions to lock the ball in place. This structural design greatly reduces operating torque and seat wear, allowing stable operation under large size, high pressure, and frequent cycling conditions. Trunnion ball valves are the preferred solution for heavy‑duty oil & gas pipelines, petrochemical process lines, and long‑distance transmission systems.   1.2 Full Port Ball Valve vs Reduced Port Ball Valve Full port ball valves have a straight bore identical to the pipe inner diameter, providing minimal pressure drop and allowing pipeline pigging. They are suitable for high‑flow pipelines and systems that require low flow resistance and easy pipeline maintenance. Reduced port ball valves have a smaller streamlined bore. They are lighter and more economical while meeting normal isolation requirements. Reduced port ball valves are widely used for general industrial pipelines where ultra‑low pressure drop and pigging are not required.   1.3 Soft Seated vs Metal Seated Ball Valve Soft seated ball valves use PTFE or other polymer materials for sealing, achieving bubble‑tight zero leakage at normal temperatures. They perform well in clean water, gas, and non‑abrasive chemical media and feature low operating torque and reliable sealing. Metal seated ball valves adopt metal‑to‑metal hard sealing with hardened or alloy‑coated seat surfaces. With high temperature resistance, high pressure resistance, and abrasion resistance, metal seated ball valves can handle abrasive slurry, thermal cycling, and corrosive media that soft seals cannot withstand. 1.4 Manual and Actuated Ball Valves Manual ball valves are suitable for low‑frequency operation and simple pipeline control. For automated industrial systems, pneumatic actuated ball valves and electric actuated ball valves are mainstream choices. Pneumatic ball valves offer fast switching and explosion‑proof performance, while electric ball valves support remote control and precise flow regulation for intelligent pipeline systems. 2. Industrial Applications of Ball Valves Different ball valve types correspond to specific industry scenarios. Matching valves based on process media, temperature, pressure, and operation frequency ensures stable long‑term performance. Water Treatment & HVAC: Soft seated floating ball valves and reduced port ball valves are commonly used for water supply, drainage, and air conditioning circulation pipelines. Chemical & Petrochemical Industry: Metal seated ball valves and anti‑corrosion ball valves are applied for corrosive, high‑temperature, and abrasive process media. Oil & Gas Transmission: Trunnion mounted ball valves and full port ball valves ensure safe isolation, low pressure loss, and convenient pipeline pigging. Power & Thermal Energy: High‑temperature resistant metal seated ball valves adapt to steam, thermal cycling, and high‑pressure working conditions. Automated Process Industry: Pneumatic and electric actuated ball valves realize automatic switching, remote monitoring, and intelligent flow control. 3. Practical Ball Valve Selection Tips Follow these simple and professional tips to avoid selection errors and improve pipeline system stability: Match structure with pressure and size: Choose floating ball valves for small low‑pressure pipelines and trunnion mounted ball valves for large high‑pressure service. Select sealing type by medium: Use soft seats for clean normal‑temperature media and metal seats for high‑temperature, abrasive, and corrosive media. Choose bore type according to flow demand: Select full port ball valves for low pressure drop and pigging requirements; use reduced port ball valves for cost‑effective general isolation. Select actuation mode reasonably: Use pneumatic actuators for explosion‑proof environments and electric actuators for remote intelligent control. Verify temperature and pressure rating: Always confirm valve class and material adaptability to extreme working conditions to prevent leakage and deformation. 4. Why Choose GEKO Valve Ball Valves GEKO Valve provides a full range of high‑performance industrial ball valves, including floating ball valves, trunnion mounted ball valves, full port and reduced port ball valves, soft seated and metal seated ball valves, as well as customized pneumatic and electric actuated ball valve packages. All valves are manufactured according to international standards, delivering stable sealing performance, low maintenance, and long service life for global industrial piping systems. 9 Core SEO Keywords: Floating Ball Valve, Trunnion Mounted Ball Valve, Full Port Ball Valve, Reduced Port Ball Valve, Metal Seated Ball Valve, Soft Seated Ball Valve, Pneumatic Actuated Ball Valve, Electric Actuated Ball Valve, Industrial Pipeline Ball Valve

Mastering Ball Valves: A Comprehensive Selection Guide Ball valves are foundational fluid control components in modern industrial piping systems, trusted for their exceptional sealing performance, fast quarter‑turn operation, compact structure, and long operational lifespan. From general commercial piping to heavy‑duty oil and gas, petrochemical, and power generation facilities, industrial ball valves deliver reliable isolation and flow regulation for countless process conditions. Mastering professional ball valve selection is critical to eliminate pipeline leakage, reduce pressure loss, avoid equipment jamming, and minimize long‑term maintenance costs. This comprehensive guide fully elaborates on ball valve classifications, core performance characteristics, industry‑specific applications, and authoritative selection standards to help engineers and buyers master accurate valve matching for all working scenarios. 1. Complete Classification of Industrial Ball Valves Industrial ball valves are classified by structural mechanism, bore specification, sealing configuration, and driving mode. Each category features unique performance advantages and exclusive applicable working conditions: 1.1 Structural Classification: Floating vs Trunnion Mounted Ball Valve Floating ball valves adopt a free‑floating ball design with a simple, compact structure and cost‑effective advantages. The ball moves slightly under medium pressure and tightly presses against the downstream sealing seat to achieve bubble‑tight shutoff. This structure is ideal for small‑size, low to medium‑pressure conventional pipelines, widely used for general isolation and conventional flow control in water treatment, HVAC, and light chemical systems. Trunnion mounted ball valves feature dual upper and lower trunnion fixed support, completely locking the ball in place. This design transfers medium pressure load to the trunnion shaft instead of the sealing seat, effectively reducing operating torque and seat wear. It is the preferred heavy‑duty solution for large‑size, high‑pressure, high‑cycle industrial pipelines, dominating long‑distance oil and gas transmission, petrochemical refining, and heavy industrial process systems. 1.2 Bore Classification: Full Port vs Reduced Port Ball Valve Full port ball valves are designed with a straight through bore matching the pipe inner diameter, achieving nearly zero flow resistance and minimal industrial ball valve pressure drop. They fully support pipeline pigging and cleaning operations, making them essential for high‑flow transmission pipelines, process main lines, and systems with strict energy‑saving and low‑loss requirements. Reduced port ball valves adopt a streamlined reduced bore structure, featuring lighter weight, smaller volume, and lower manufacturing costs. Although the flow passage is slightly smaller, it fully meets conventional isolation and flow control demands. It is the most cost‑effective choice for ordinary industrial pipelines without pigging and ultra‑low pressure drop requirements. 1.3 Sealing Classification: Metal Seated vs Soft Seated Ball Valve Soft seated ball valves utilize high‑performance PTFE and polymer composite sealing materials, achieving absolute zero leakage under normal temperature and clean medium conditions. With low friction and flexible switching performance, they are suitable for clean water, compressed air, natural gas, and non‑abrasive chemical media, ensuring stable and reliable daily operation. Metal seated ball valves adopt hard alloy surfacing on sealing surfaces, possessing excellent high‑temperature resistance, high‑pressure resistance, and abrasion resistance. They can stably adapt to harsh working conditions such as high‑temperature thermal cycling, abrasive slurry, and corrosive media, completely solving the problems of soft seal aging, deformation, and failure in severe industrial environments. 1.4 Driving Classification: Manual vs Actuated Ball Valve Manual ball valves are equipped with handles or gear operators, suitable for low‑frequency manual operation scenarios with low cost and simple maintenance. For modern automated industrial systems,pneumatic actuated ball valves and electric actuated ball valves are mainstream configurations. Pneumatic ball valves provide fast switching speed and excellent explosion‑proof performance, adapting to flammable and hazardous working environments. Electric ball valves support precise flow modulation and remote signal linkage, perfectly matching PLC, SCADA, and intelligent pipeline control systems. 2. Core Performance Parameters for Professional Selection Accurate ball valve selection relies on standardized parameter verification rather than simple size matching. Core parameters that determine valve applicability include: - Flow Capacity (Cv Value): Professional ball valve Cv calculation ensures the valve’s flow capacity matches system flow demand, avoiding flow bottlenecks and excessive pipeline pressure loss. - Pressure & Temperature Rating: Match valve pressure class and temperature resistance grade according to maximum working pressure and extreme medium temperature to prevent seal failure and valve deformation. - Actuator Torque Matching: Scientifically calculate ball valve actuator torque based on actual pressure difference to ensure sufficient switching power and avoid jamming or incomplete valve opening/closing. - Medium Compatibility: Select sealing and body materials according to medium corrosion, abrasion, and viscosity to achieve long‑term stable operation. 3. Industry‑Specific Application Matching Rules Different industries have distinct process characteristics, requiring targeted ball valve configuration schemes: - Water Treatment & HVAC Systems: Adopt soft seated floating ball valves and reduced port ball valves, balancing cost, sealing stability, and low maintenance performance. - Oil & Gas Transmission: Prioritize full port trunnion mounted ball valves to meet high‑flow, low‑loss, and pipeline pigging maintenance requirements. - Petrochemical & Chemical Industry: Deploymetal seated ball valves and anti‑corrosion ball valves for high‑temperature, corrosive, and abrasive process media. - Thermal Power & Metallurgy: Use high‑temperature and wear‑resistant metal seated ball valves to adapt to steam, high‑temperature flue gas, and slag media. - Intelligent Manufacturing Industry: Equip pneumatic and electric actuated ball valves to realize automatic control, remote monitoring, and intelligent pipeline management. 4. Advanced Selection Tips to Avoid Operational Risks To master ball valve selection thoroughly, it is necessary to avoid conventional misunderstandings and form standardized selection logic: - Never select valves only by nominal pipe size; always verify Cv flow coefficient to prevent insufficient flow capacity and excessive industrial ball valve pressure drop. - Distinguish application boundaries of floating and trunnion structures: floating ball valves for small low‑pressure pipelines, trunnion mounted ball valves for large high‑pressure heavy‑duty systems. - Strictly separate soft and metal sealing scenarios: soft seals for clean normal‑temperature media, metal seals for high‑temperature, abrasive, and harsh corrosive media. - Reserve sufficient safety margin for actuator torque under high‑pressure differential conditions to eliminate switching failure risks. - Choose full port valves for pipelines requiring pigging cleaning to ensure smooth later maintenance. 5. GEKO Valve Professional Ball Valve Solutions As a professional industrial valve manufacturer, GEKO Valve provides a full lineup of high‑performance ball valves, covering floating ball valve, trunnion mounted ball valve, full port & reduced port ball valve,metal seated ball valve, and customized actuated ball valve packages. We provide one‑stop professional services including ball valve Cv calculation and actuator torque verification, effectively controlling system pressure loss and ensuring stable and efficient operation of valves in complex industrial working conditions. All products comply with international industry standards, serving global industrial piping projects with high quality, low failure rate, and long service life. Core SEO Keywords: Trunnion Mounted Ball Valve, Floating Ball Valve, Metal Seated Ball Valve, Full Port Ball Valve, Reduced Port Ball Valve, Pneumatic Actuated Ball Valve, Electric Actuated Ball Valve, Industrial Ball Valve, High Pressure Ball Valve

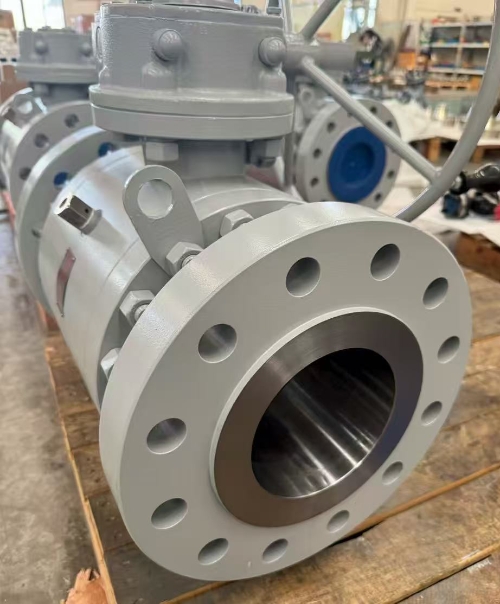

Ball Valve Selection Made Easy: Types, Applications, and Tips Ball valves are the most versatile and widely used fluid control components in industrial piping systems. Known for their quarter‑turn fast operation, bubble‑tight shutoff, compact structure, and long service life, they replace traditional gate and globe valves in most process pipelines. However, with dozens of ball valve types and diverse working conditions, many engineers struggle with improper model selection, which leads to leakage, high pressure loss, actuator jamming, or short service life. This guide simplifies industrial ball valve selection by sorting core classifications, matching industry applications, and summarizing practical selection tips for beginners and professional procurement teams. 1. Common Types of Industrial Ball Valves Ball valves can be categorized by structural design, bore size, sealing method, and actuation mode. Each type has fixed applicable scenarios and performance limits: 1.1 Floating Ball Valve & Trunnion Mounted Ball Valve Floating ball valves feature a free movable ball structure with simple construction and cost advantages. The ball floats under medium pressure and presses tightly against the downstream seat to achieve sealing. This type is perfect for small‑size, low‑pressure and medium‑pressure conventional pipelines for general isolation and flow control. Trunnion mounted ball valves adopt upper and lower trunnion fixed support structures. The ball is locked in position, which greatly reduces operating torque and seat friction. It effectively adapts to large‑size, high‑pressure, and high‑frequency cycling working conditions, serving as the mainstream heavy‑duty pipeline ball valve for oil and gas, petrochemical, and long‑distance transmission systems. 1.2 Full Port Ball Valve & Reduced Port Ball Valve Full port ball valves have an inner bore consistent with the pipe diameter, delivering almost zero flow resistance and ultra‑low industrial ball valve pressure drop. They support pipeline pigging cleaning and are widely used in high‑flow transmission pipelines and systems requiring minimal energy loss. Reduced port ball valves adopt a smaller streamlined bore. With lighter weight and lower manufacturing cost, they meet daily isolation requirements for most conventional pipelines and help enterprises save project investment without strict low‑pressure‑drop demands. 1.3 Metal Seated Ball Valve & Soft Seated Ball Valve Soft seated ball valves use PTFE or polymer soft sealing materials to realize bubble‑tight zero leakage at room temperature. They are suitable for clean water, air, gas, and non‑abrasive conventional chemical media, with excellent sealing stability and low operating torque. Metal seated ball valves adopt hard alloy surfacing sealing surfaces, featuring high temperature resistance, high pressure resistance, and abrasion resistance. They can withstand abrasive slurry, thermal cycling, and high‑temperature corrosive media, solving the aging and failure problems of soft seals in harsh industrial environments. 1.4 Manual & Actuated Ball Valves According to operation modes, ball valves are divided into manual and automated types. Manual ball valves are simple and cost‑effective for low‑frequency operation pipelines. For intelligent industrial systems, pneumatic actuated ball valves and electric actuated ball valves are the mainstream choices. Pneumatic ball valves offer fast switching and explosion‑proof performance for dangerous working conditions, while electric ball valves support remote control and precise flow regulation, matching PLC and SCADA system linkage.   2. Typical Industrial Applications for Ball Valves Different ball valve types correspond to exclusive industrial scenarios. Matching valves based on industry characteristics is the core of correct selection: - Water Treatment & HVAC: Soft seated floating ball valves and reduced port ball valves are preferred for water supply, drainage, and central air conditioning circulation pipelines, pursuing cost‑effectiveness and stable sealing. - Chemical & Petrochemical Industry: Corrosive media and high‑temperature processes require metal seated ball valves and anti‑corrosion lined ball valves; high‑pressure transmission pipelines adopt trunnion mounted ball valves. - Oil & Gas Pipeline: Full port ball valves and heavy‑duty trunnion ball valves are widely used to ensure unobstructed medium transmission and support pipeline pigging maintenance. - Power & Metallurgy: High‑temperature steam, slag, and abrasive media require wear‑resistant metal seated ball valves to resist harsh working conditions and extend service life. - Intelligent Automated Factory: Pneumatic and electric actuated ball valves realize automatic switching and remote monitoring, suitable for batch and continuous production pipeline systems. 3. Practical Ball Valve Selection Tips (Beginner‑Friendly) Simplify the selection process with these core rules to avoid most engineering mistakes: - Confirm working conditions first: Clarify medium type, temperature, pressure, and operating frequency. High temperature and abrasion choose metal seats; clean normal temperature media choose soft seats. - Select structure by pressure and size: Small size and low pressure use floating ball structure; large size and high pressure must choose trunnion mounted ball valve. - Match bore type by flow demand: High flow rate, low pressure drop and pigging requirements choose full port ball valve; general isolation chooses reduced port to save cost. - Reasonably configure actuation mode: Explosion‑proof hazardous environments prioritize pneumatic actuation; remote intelligent control scenarios choose electric actuation. - Verify flow capacity and torque: Complete accurate ball valve Cv calculation and ball valve actuator torque matching to prevent jamming, incomplete switching or flow insufficiency. 4. How to Avoid Common Selection Failures Most valve failures are caused by incorrect selection rather than product quality problems. Avoid these typical errors: Do not only select models by pipe nominal size; insufficient Cv value will cause system flow bottlenecks and excessive industrial ball valve pressure drop. Do not use soft seated ball valves for high‑temperature abrasive media, which will lead to rapid seal aging and leakage. Do not equip small‑torque actuators for high‑pressure differential pipelines, resulting in unsmooth valve operation. For long‑distance transmission and frequent maintenance pipelines, avoid reduced port ball valves that cannot support pigging cleaning. 5. GEKO Valve Reliable Ball Valve Solutions GEKO Valve provides a full range of standardized and customized industrial ball valves, covering floating ball valve, trunnion mounted ball valve, full port & reduced port ball valve, metal seated ball valve, and pneumatic/electric actuated ball valve packages. We support professional ball valve Cv calculation and actuator torque matching services, strictly controlling pipeline pressure loss and ensuring stable valve operation for various complex working conditions. Our products serve global water treatment, chemical, oil & gas, power, and automated industrial projects with stable quality and low maintenance costs. Core SEO Keywords: Trunnion Mounted Ball Valve, Floating Ball Valve, Metal Seated Ball Valve, Full Port Ball Valve, Reduced Port Ball Valve, Pneumatic Actuated Ball Valve, Electric Actuated Ball Valve, Industrial Pipeline Ball Valve, High Pressure Ball Valve

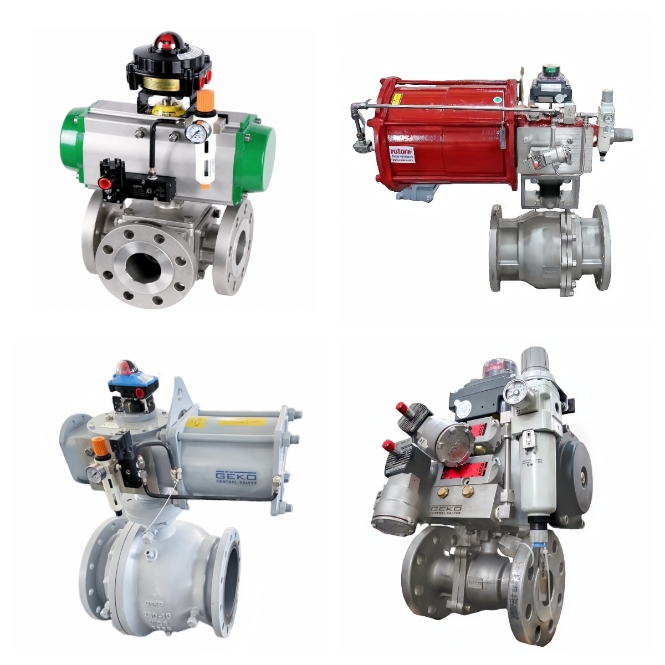

The Ultimate Guide to Ball Valves and How to Choose Them Ball valves are the most widely used quarter-turn flow control devices in modern industrial piping systems, renowned for their bubble-tight shutoff, fast 90° operation, compact structure, and excellent long-term durability. From general water treatment and HVAC systems to high-pressure oil & gas pipelines, chemical processing, and thermal power plants, ball valves deliver reliable isolation and flow regulation for diverse working conditions. However, many engineers and procurement teams face frequent selection errors due to unclear distinctions between valve structures, sealing types, and actuation modes. This ultimate guide breaks down core ball valve classifications, working principles, key performance parameters, and step-by-step selection rules to help you pick the perfect industrial ball valve for your project. 1. What Is a Ball Valve? Core Working Principle A ball valve controls fluid flow by rotating a hollow, perforated spherical ball inside the valve body. When the ball’s bore aligns with the pipeline, the valve opens for full fluid passage; when rotated 90 degrees, the solid ball surface blocks the flow completely. Compared with gate valves and globe valves, ball valves feature simpler operation, lower industrial ball valve pressure drop, and better adaptability for automated control. With accurate ball valve Cv calculation, engineers can precisely match flow capacity to system requirements, avoiding flow bottlenecks and energy waste.   2. Main Types of Ball Valves (Core Structural Classification) Industrial ball valves are mainly categorized by ball support structure, bore design, sealing mode, and body configuration, covering all mainstream engineering models: 2.1 Floating Ball Valve vs Trunnion Mounted Ball Valve The biggest structural difference in industrial ball valves lies in ball fixation modes. A floating ball valve has an unanchored ball that floats freely under fluid pressure, pressing tightly against the downstream seat to achieve sealing. It features a simple structure, cost-effective price, and is ideal for small-size, low-to-medium pressure conventional pipelines. A trunnion mounted ball valve adopts upper and lower trunnion shafts to fix the ball, transferring fluid pressure load to the trunnion structure instead of the sealing seat. This design greatly reduces ball valve actuator torque, minimizes seat wear, and is the preferred solution for large-size, high-pressure, and high-cycle working conditions, widely applied in heavy-duty pipeline ball valve systems. 2.2 Full Port Ball Valve vs Reduced Port Ball Valve Bore size directly determines flow performance and pipeline applicability. A full port ball valve has an inner bore consistent with the pipe diameter, delivering ultra-low industrial ball valve pressure drop and supporting pipeline pigging cleaning, perfect for high-flow transfer lines and pipeline maintenance scenarios. A reduced port ball valve features a smaller inner bore, with lighter weight and lower manufacturing cost. It suits conventional isolation scenarios with no strict pressure drop requirements and no pigging demand, effectively saving project investment costs. 2.3 Metal Seated Ball Valve vs Soft Seated Ball Valve Sealing material determines the valve’s temperature, pressure, and media adaptability. Soft seated ball valves use PTFE or RTFE materials for bubble-tight zero leakage, suitable for clean, normal-temperature water, gas, and conventional chemical media. A metal seated ball valve adopts hard alloy surfacing sealing surfaces, resisting high temperature, high pressure, abrasive slurry, and frequent thermal cycling. It solves the failure problem of soft seal aging and deformation under harsh working conditions and is widely used in petrochemical, coking, and high-temperature industrial systems. 2.4 Actuated Ball Valve: Pneumatic & Electric Configurations For automated industrial systems, manual ball valves are upgraded to actuated ball valve packages, including two mainstream types: pneumatic ball valve (also named pneumatic actuated ball valve / pneumatic operated ball valve) and electric ball valve (also called electric actuated ball valve / motorized ball valve). Pneumatic models offer fast switching, explosion-proof performance, and high safety for hazardous environments; electric models support precise modulating control and stable remote signal linkage for PLC/SCADA systems. 3. Key Parameters Affecting Ball Valve Selection Blind selection by nominal pipe size is the most common engineering mistake. Standard ball valve selection must verify the following core parameters one by one: - Flow Capacity: Complete professional ball valve Cv calculation according to system flow rate, inlet and outlet pressure, and fluid viscosity to avoid oversizing or undersizing. - Pressure & Temperature Rating: Match the valve pressure class and temperature derating standard to adapt to maximum working pressure and extreme temperature changes. - Actuator Torque Matching: Calculate actual operating differential pressure to confirm ball valve actuator torque, reserve sufficient safety margin to prevent jamming or incomplete switching. - Media Compatibility: Select metal or soft sealing according to corrosive, abrasive, high-temperature characteristics of the fluid to avoid seal damage and leakage. - Pressure Drop Requirement: Choose full port ball valve for low-loss and pigging requirements, and reduced port ball valve for cost-saving conventional scenarios to control industrial ball valve pressure drop. 4. Step-by-Step Ball Valve Selection Process Follow this standardized workflow to select the most cost-effective and reliable ball valve for your system: Step 1: Confirm working conditions – Clarify fluid type, temperature, pressure, flow rate, and system functional requirements (isolation or modulation). Step 2: Determine structural type – Choose floating ball valve for small low-pressure pipelines and trunnion mounted ball valve for large high-pressure pipeline ball valve systems. Step 3: Select bore configuration – Adopt full port ball valve for high-flow low-loss scenarios and reduced port ball valve for general isolation. Step 4: Match sealing mode – Use soft seal for clean conventional media and metal seated ball valve for high-temperature abrasive and corrosive harsh media. Step 5: Confirm actuation mode – Select manual, pneumatic ball valve, or electric ball valve according to on-site power/air source conditions and automation needs. Step 6: Verify core parameters – Complete ball valve Cv calculation and ball valve actuator torque verification to ensure full compliance with system operating conditions. 5. Common Selection Mistakes & Avoidance Tips - Mistake 1: Selecting by pipe size only – Nominal size cannot represent flow capacity. Must rely on ball valve Cv calculation for accurate matching. - Mistake 2: Confusing full port and reduced port – Wrong bore selection leads to excessiveindustrial ball valve pressure drop or failed pipeline pigging. - Mistake 3: Unmatched actuator torque – Ignoring actual differential pressure causes insufficient ball valve actuator torque, resulting in unsmooth switching. - Mistake 4: Misapplied sealing structure – Using soft seals for high-temperature abrasive media leads to rapid aging and failure; harsh working conditions must adopt metal seated ball valve. 6. Industrial Applications of Ball Valves Different ball valve types correspond to exclusive industrial scenarios: floating ball valve and conventional soft-seal valves are widely used in water treatment, HVAC, and general chemical pipelines; heavy-duty trunnion mounted ball valve and metal seated ball valve serve oil & gas, petrochemical, thermal power, and mining industries; automated pneumatic ball valve and electric ball valve are core components of intelligent pipeline control systems, supporting remote monitoring and automatic adjustment. 7. Why Choose GEKO Valve Ball Valves GEKO Valve provides a full range of customized industrial ball valves, including floating ball valve, trunnion mounted ball valve, full port ball valve, reduced port ball valve, metal seated ball valve, and automated actuated ball valve packages (pneumatic and electric). We provide professional ball valve Cv calculation and ball valve actuator torque verification services, effectively controlling industrial ball valve pressure drop for each project. All products comply with international standards, with stable performance, long service life, and low maintenance costs, providing reliable fluid control solutions for global industrial piping systems. Core SEO Keywords: floating ball valve, trunnion mounted ball valve, full port ball valve, reduced port ball valve, metal seated ball valve, pipeline ball valve, ball valve Cv calculation, industrial ball valve pressure drop, ball valve actuator torque, pneumatic ball valve, electric ball valve, actuated ball valve

Jak wybrać idealne zawory kulowe z napędem do automatykiZawory kulowe z napędem – znany również powszechnie jako pneumatyczny zawór kulowy I elektryczny zawór kulowy Zespoły – zapewniają automatyczne włączanie/wyłączanie lub modulację przepływu w nowoczesnych rurociągach przemysłowych, eliminując obsługę ręczną i wspierając zdalną integrację SCADA, PLC i DCS. Wybór odpowiedniego zautomatyzowanego zaworu kulowego wymaga więcej niż tylko sparowania korpusu zaworu kulowego z siłownikiem; inżynierowie muszą ocenić konstrukcję zaworu, wymagania dotyczące momentu obrotowego, typ siłownika, sygnały komunikacyjne, klasę odporności na strefy zagrożone wybuchem i żywotność. Niezależnie od tego, czy Twój projekt wykorzystuje… zawór kulowy pływający, zawór kulowy montowany na czopie, zawór kulowy pełnoprzelotowy Lub zawór kulowy o zmniejszonym otworze Właściwy montaż zapewnia równowagę między niezawodnością, bezpieczeństwem i długoterminową sprawnością. Firma GEKO Valve dostarcza wstępnie przetestowane zawór kulowy sterowany pneumatycznie I zawór kulowy z napędem silnikowym pakiety zaprojektowane dla systemów chemicznych, energetycznych, uzdatniania wody, naftowo-gazowych i automatyzacji procesów.1. Najpierw zdefiniuj podstawowe wymagania dotyczące procesu i automatyzacjiZacznij od wyjaśnienia funkcji zaworu: prostego odcięcia lub ciągłej regulacji modulacyjnej. Udokumentuj przepływ medium, ciśnienie robocze, temperaturę, lepkość cieczy i zgodność chemiczną. Parametry te bezpośrednio określają wymaganą wartość. moment obrotowy siłownika zaworu kulowego, dobór materiału i rodzaj uszczelnienia. W przypadku mediów erozyjnych, wysokotemperaturowych lub kwaśnych, zawór kulowy z metalowym gniazdem Jest często konieczne, podczas gdy warianty z miękkim siedziskiem nadają się do pracy w czystych warunkach i w niskich temperaturach. Należy również sprawdzić częstotliwość cykli: przerywana praca wsadowa wymaga innej trwałości siłownika niż automatyzacja ciągła o dużej liczbie cykli. Podczas pozyskiwania, kupujący mogą napotkać alternatywne terminy branżowe, takie jak: zawór kulowy sterowany pneumatycznie I zawór kulowy sterowany elektrycznie – odnoszą się do tych samych głównych kategorii automatycznych zaworów kulowych.Jak uniknąć błędnego wyboru:Wychwyć maksymalną różnicę ciśnień przy wyłączaniu, ponieważ jest to podstawowy parametr wejściowy do obliczenia odłączenia moment obrotowy siłownika zaworu kulowegoNie należy polegać wyłącznie na nominalnym rozmiarze zaworu, aby określić pneumatyczny zawór kulowy Lub elektryczny zawór kulowy.2. Wybierz odpowiedni typ korpusu i konfigurację otworu zaworu kulowegoKonstrukcja zaworu kulowego bazowego ustala moment obrotowy, przepustowość i spadek ciśnienia. zawór kulowy pełnoprzelotowy minimalizuje spadek ciśnienia w zaworze kulowym przemysłowym i umożliwia czyszczenie rurociągów, co jest idealne dla linii przesyłowych. zawór kulowy o zmniejszonym otworze jest kompaktowy i ekonomiczny, gdy dopuszczalny jest umiarkowany spadek ciśnienia. zawór kulowy pływający sprawdza się w mniejszych rozmiarach i niższych klasach ciśnienia, a jednocześnie jest wytrzymały zawór kulowy montowany na czopie obsługuje duże NPS, zastosowania wysokiego ciśnienia i wysokiego momentu obrotowego, takie jak zawór kulowy rurociągu automatyzacja, powszechnie budowana jako zawór kulowy sterowany pneumatycznie Lub zawór kulowy z napędem silnikowym pakiety.Jak uniknąć błędnego wyboru:Dopasuj rozmiar otworu do wymaganego współczynnika Cv za pomocą odpowiedniego obliczenie Cv zaworu kulowego zamiast domyślnego rozmiaru rury, szczególnie w przypadku modulacji zawór kulowy sterowany elektrycznie pakiety sterujące.3. Wybierz typ siłownika: pneumatyczny zawór kulowy czy elektryczny zawór kulowyZawór kulowy pneumatyczny (oznaczone również zawór kulowy sterowany pneumatycznie / zawór kulowy sterowany pneumatycznie) jest powszechnie preferowany w środowiskach o szybkim skoku, wysokim momencie obrotowym i przeciwwybuchowych; wykorzystuje powietrze pomiarowe i jest powszechnie stosowany w zakładach chemicznych i rafineryjnych. Wersje pneumatyczne ze sprężyną powrotną zapewniają bezpieczeństwo w przypadku awarii (otwarcia lub zamknięcia).Zawór kulowy elektryczny, zwany także zawór kulowy z napędem silnikowym Lub zawór kulowy sterowany elektrycznie, nadaje się do miejsc bez niezawodnego sprężonego powietrza, umożliwia precyzyjne pozycjonowanie w celu modulacji usług i łatwo integruje się z protokołami 4–20 mA, Modbus lub innymi cyfrowymi protokołami automatyzacji.Jak uniknąć błędnego wyboru: Sprawdź dostępność zasilania lub jakość powietrza pomiarowego i zdefiniuj działanie zabezpieczające na wczesnym etapie w karcie katalogowej. Nigdy nie zaniżaj mocy siłownika, aby uzyskać moment rozruchowy przy maksymalnej różnicy ciśnień roboczych dla żadnego z tych elementów. zawór kulowy sterowany pneumatycznie Lub zawór kulowy z napędem silnikowym.4. Sprawdź dopasowanie momentu obrotowego i margines bezpieczeństwaNiedopasowanie momentu obrotowego jest jednym z najczęstszych punktów awarii w zautomatyzowanych zespołach. Wyjściowy moment obrotowy siłownika musi przekraczać moment rozruchowy zaworu, z odpowiednim marginesem bezpieczeństwa, uwzględniającym zimne media, lepkie płyny, tarcie w gnieździe i cykliczne zużycie. zawór kulowy montowany na czopie i duże zawór kulowy rurociągu wymagają znacznie większego momentu obrotowego niż małe zawór kulowy pływający jednostki, niezależnie od tego, czy są skonfigurowane jako pneumatyczny zawór kulowy Lub elektryczny zawór kulowyZawsze należy odnosić się do krzywych momentu obrotowego producenta przy projektowanym ciśnieniu różnicowym, a nie tylko do nominalnych warunków statycznych.Jak uniknąć błędnego wyboru:Użyj obliczonego moment obrotowy siłownika zaworu kulowego wartości plus 25%–50% margines bezpieczeństwa dla trudnych warunków pracy i badanie udaru mózgu podczas FAT dla Ciebie zawór kulowy sterowany pneumatycznie Lub zawór kulowy sterowany elektrycznie.5. Określ klasę uszczelnienia, materiału i stref niebezpiecznychWybór gniazda ma wpływ na niezawodność automatyki i szczelność. Miękkie gniazda (PTFE, RTFE) zapewniają szczelne zamknięcie dla czystych mediów, a zawór kulowy z metalowym gniazdem Odporny na wysokie temperatury, ścierne zawiesiny i wymagania ognioodporności. Upewnij się, że materiały korpusu, kuli i trzpienia są zgodne z medium procesowym, aby zapobiec korozji. W przypadku środowisk wybuchowych, określ certyfikaty ATEX, IECEx lub CSA dla stref zagrożonych wybuchem dla siłowników, elektromagnesów i pozycjonerów. zawór kulowy sterowany pneumatycznie I zawór kulowy z napędem silnikowym zgromadzenia.Jak uniknąć błędnego wyboru:Podczas wyboru należy sprawdzić tabele zgodności materiałów i wymagania dotyczące emisji ulotnych dla mediów toksycznych lub lotnych. pneumatyczny zawór kulowy Lub elektryczny zawór kulowy.6. Zdefiniuj akcesoria do instrumentów do integracji automatykiPodstawowy zawór kulowy sterowany pneumatycznie Zespoły mogą wymagać jedynie wyłączników krańcowych, podczas gdy sterowanie modulacyjne w pętli zamkniętej wymaga pozycjonerów, elektrozaworów, regulatorów filtra powietrza i przetworników położenia. Wyłączniki krańcowe zapewniają dyskretne sprzężenie zwrotne do sterowników PLC w celu potwierdzenia stanu otwarcia/zamknięcia; inteligentne pozycjonery dostarczają ciągły sygnał 4–20 mA lub cyfrowy sygnał sprzężenia zwrotnego, umożliwiając precyzyjną regulację przepływu. zawór kulowy sterowany elektrycznie / zawór kulowy z napędem silnikowym, przełączniki pomocnicze i modulujące płytki sygnałowe to powszechne dodatki. Akcesoria te muszą być dopasowane do typu siłownika, klasyfikacji obszaru i protokołu systemu sterowania.Jak uniknąć błędnego wyboru:Wymień wszystkie wymagane sygnały sprzężenia zwrotnego i sterujące w zapytaniu ofertowym, aby zapewnić pełną zawór kulowy sterowany pneumatycznie Lub elektryczny zawór kulowy Pakiet dostarczany jest w stanie wstępnie zmontowanym, skalibrowanym i gotowym do uruchomienia.7. Potwierdź cykl życia, testy i dokumentacjęZautomatyzowane systemy o wysokiej liczbie cykli wymagają walidowanych testów żywotności. Zażądaj raportów z fabrycznego testu odbiorczego (FAT), obejmujących czas skoku, weryfikację momentu obrotowego, test szczelności i reakcję sygnału. Renomowani dostawcy wstępnie montują, kalibrują i testują pełny cykl. pneumatyczny zawór kulowy Lub elektryczny zawór kulowy montaż przed wysyłką, co zmniejsza problemy z dopasowaniem na miejscu. W przypadku krytycznych zawór kulowy rurociągu w przypadku opakowań mogą być wymagane testy ze świadkami i kontrola osób trzecich zawór kulowy z napędem silnikowym I zawór kulowy sterowany pneumatycznie opcje.Jak uniknąć błędnego wyboru: Wymagaj MTR, certyfikatów momentu obrotowego i zapisów FAT dla wszystkich zawór kulowy sterowany pneumatycznie I zawór kulowy sterowany elektrycznie pakiety.Krok po kroku proces wyboru zaworów kulowych z napędemZdefiniuj funkcję: izolacja włączania/wyłączania lub sterowanie modulacyjne, a także wymóg zabezpieczenia przed awarią; wybierz pomiędzy pneumatyczny zawór kulowy Lub elektryczny zawór kulowyZbierz dane procesowe dla obliczenie Cv zaworu kulowego i oszacowanie momentu obrotowegoWybierz styl zaworu: zawór kulowy pływający Lub zawór kulowy montowany na czopie; wybierać zawór kulowy pełnoprzelotowy Lub zawór kulowy o zmniejszonym otworzeWybierz rodzaj siedzenia: miękkie lub zawór kulowy z metalowym gniazdemWybierz pakiet siłowników: zawór kulowy sterowany pneumatycznie / zawór kulowy sterowany pneumatycznie Lub zawór kulowy sterowany elektrycznie / zawór kulowy z napędem silnikowym, dostosowane do potrzeb moment obrotowy siłownika zaworu kulowegoDodaj akcesoria: elektromagnes, pozycjoner, wyłączniki krańcowe, regulator filtra w razie potrzebyUprawomocnić spadek ciśnienia w zaworze kulowym przemysłowym, certyfikacja obszaru i zgodność materiałówPrzed wydaniem zamówienia należy określić FAT, wykonać testy udarowe i sporządzić dokumentacjęW jaki sposób GEKO Valve wspiera automatyczne zestawy zaworów kulowychFirma GEKO Valve dostarcza produkty w pełni zmontowane i przetestowane pneumatyczny zawór kulowy I elektryczny zawór kulowy pakiety do automatyki przemysłowej. Nasze portfolio obejmuje zawór kulowy sterowany pneumatycznie / zawór kulowy sterowany pneumatycznie jak również zawór kulowy sterowany elektrycznie / zawór kulowy z napędem silnikowym, zbudowany na zawór kulowy pływający i ciężkie zawór kulowy montowany na czopie platformy, dostępne jako zawór kulowy pełnoprzelotowy Lub zawór kulowy o zmniejszonym otworze, z miękkim siedziskiem i solidnym zawór kulowy z metalowym gniazdem konfiguracje. Uzupełniamy obliczenie Cv zaworu kulowego i weryfikacja momentu obrotowego w celu dopasowania moment obrotowy siłownika zaworu kulowego do rzeczywistej różnicy ciśnień procesu, w tym krytycznych zawór kulowy rurociągu pakiety automatyzacji. Każdy zawór kulowy sterowany pneumatycznie I zawór kulowy z napędem silnikowym zespół jest testowany pod kątem udarności przed wysyłką, co pomaga integratorom i zespołom produkcyjnym skrócić opóźnienia w uruchomieniu i kontrolować niepożądane spadek ciśnienia w zaworze kulowym przemysłowym.Ostateczna lista kontrolna wyboruWyjaśnij sterowanie włączaniem/wyłączaniem lub modulacją, a także wymagania dotyczące położenia zabezpieczającego przed awarią; wybierz pneumatyczny zawór kulowy Lub elektryczny zawór kulowyUruchomić obliczenie Cv zaworu kulowego i potwierdź spadek ciśnienia w zaworze kulowym przemysłowymWybierać zawór kulowy pływający Lub zawór kulowy montowany na czopie; określić zawór kulowy pełnoprzelotowy Lub zawór kulowy o zmniejszonym otworzeWybierz miękkie siedzisko lub zawór kulowy z metalowym gniazdem na podstawie limitów mediów, temperatury i wyciekówSiłownik o rozmiarze z walidacją moment obrotowy siłownika zaworu kulowego i odpowiedni margines bezpieczeństwa dla zawór kulowy sterowany pneumatycznie Lub zawór kulowy sterowany elektrycznieDodaj wymagane pozycjonery, elektromagnesy lub wyłączniki krańcowe do automatyki PLC/SCADA zawór kulowy sterowany pneumatycznie Lub zawór kulowy z napędem silnikowymPotwierdź certyfikację obszaru niebezpiecznego i FAT dla obszarów krytycznych zawór kulowy rurociągu zespołyWłaściwie określony pneumatyczny zawór kulowy I elektryczny zawór kulowy Zespoły zapewniają stabilną, powtarzalną, zautomatyzowaną kontrolę przepływu, redukują konieczność ręcznej interwencji i wspierają bezpieczniejszą, bardziej wydajną pracę instalacji przetwórczej.

Typowe błędy w doborze rozmiaru zaworów kulowych i jak ich unikaćNieprawidłowy dobór rozmiaru zaworu kulowego należy do najczęstszych przyczyn niskiej wydajności procesu, przedwczesnego zużycia gniazd, nadmiernego spadku ciśnienia, kawitacji, hałasu i nieplanowanych przestojów instalacji. Wielu inżynierów i zespołów ds. zaopatrzenia opiera się wyłącznie na dopasowaniu nominalnych rozmiarów rur, zamiast na obliczonej przepustowości, właściwościach cieczy, ograniczeniach prędkości i różnicy ciśnień. Niezależnie od tego, czy specyfikacja zawór kulowy pływający, zawór kulowy montowany na czopie, zawór kulowy pełnoprzelotowy Lub zawór kulowy o zmniejszonym otworze Warianty, prawidłowy dobór rozmiaru zapewnia równowagę między szczelnością zamknięcia, stabilnością przepływu, wydajnością siłownika i całkowitym kosztem eksploatacji. Zawór GEKO umożliwia dokładny dobór rozmiaru dzięki obliczenie Cv zaworu kulowego, wskazówki dotyczące wyboru otworu i przegląd techniczny specyficzny dla danego zastosowania w systemach rurociągów przemysłowych, chemicznych, energetycznych oraz naftowo-gazowych, w tym o dużej wytrzymałości zawór kulowy rurociągu zgromadzenia.Błąd 1: Dobór rozmiaru wyłącznie na podstawie nominalnej średnicy rury, ignorując współczynnik Cv i spadek ciśnieniaNajczęstszym błędem jest automatyczny dobór zaworu kulowego o takim samym nominalnym rozmiarze jak sąsiadująca rura bez wykonania odpowiedniej obliczenie Cv zaworu kulowego. Rozmiar nominalny nie definiuje bezpośrednio przepustowości; zawór kulowy pełnoprzelotowy I zawór kulowy o zmniejszonym otworze tego samego NPS dają drastycznie różne wartości Cv. To niedopatrzenie prowadzi do dwóch kosztownych skutków: przewymiarowania lub niedowymiarowania i bezpośrednio wpływa spadek ciśnienia w zaworze kulowym przemysłowym przez obwód rurociągów. Jak tego uniknąćZacznij od danych procesowych — natężenia przepływu, ciśnienia wlotowego/wylotowego, temperatury roboczej, gęstości i lepkości cieczy — a następnie oblicz wymagany współczynnik Cv. Dopasuj obliczony współczynnik Cv do opublikowanej wartości Cv zaworu, a nie tylko do średnicy rury.Błąd 2: Pomylenie wartości CV dla pełnego portu i zmniejszonego portuKupujący często zakładają, że dany zawór kulowy NPS zapewni pełną przepustowość, tylko po to, by odkryć, że wybrana konstrukcja o zmniejszonym otworze (standardowym otworze) ma znacznie mniejszy otwór wewnętrzny i niższy współczynnik Cv. Zawory kulowe o zmniejszonym otworze są lżejsze i tańsze, ale zapewniają większy przepływ. spadek ciśnienia w zaworze kulowym przemysłowym i może ograniczyć operacje czyszczenia rurociągów zawór kulowy rurociągu instalacje.Jak tego uniknąć:Jasno określ zawór kulowy pełnoprzelotowy przeciwko zawór kulowy o zmniejszonym otworze W karcie katalogowej. Wymagaj opublikowanego współczynnika Cv dla dokładnej konfiguracji otworu. Wybierz pełny port do czyszczenia rurociągów, linii przesyłowych o niskich stratach i izolacji o wysokim przepływie; zmniejszony port jest akceptowalny, gdy dopuszczalna jest utrata ciśnienia i konieczna jest optymalizacja kosztów/wagi.Błąd 3: Zbyt duże rozmiary zaworów kulowych sterującychNadwymiarowe zawory kulowe do regulacji ciśnienia pracują przy bardzo małym skoku, często otwartym w 10–20%. Powoduje to niestabilne kołysanie zaworu, słabą sterowalność, przyspieszoną erozję gniazda z powodu dużej prędkości lokalnej oraz większe i droższe siłowniki niż to konieczne. Wielu projektantów stosuje nadwymiary „ze względu na margines bezpieczeństwa” bez symulacji przepływu, co stanowi ryzyko, które dotyczy również… zawór kulowy pływający I zawór kulowy montowany na czopie projekty.Jak tego uniknąć: Docelowy skok roboczy powinien wynosić 40–70% przy normalnym przepływie projektowym. Zachowaj margines bezpieczeństwa w obliczeniach technicznych, zamiast arbitralnie zwiększać rozmiar korpusu zaworu. Potwierdź. moment obrotowy siłownika zaworu kulowego przy rzeczywistym ciśnieniu różnicowym roboczym, a nie tylko przy maksymalnym ciśnieniu w układzie.Błąd 4: Zaniżenie wymiarów i przekroczenie bezpiecznej prędkości przepływu cieczyZbyt mały zawór kulowy staje się wąskim gardłem przepływu, zwiększając prędkość, turbulencje, hałas, erozję i kawitację w przypadku cieczy oraz dławiąc przepływ w przypadku mediów ściśliwych. Powoduje to uszkodzenie gniazd, kul i elementów ssących, a jednocześnie zmusza pompy lub sprężarki do zużywania dodatkowej mocy. Ryzyko degradacji gniazd jest szczególnie wysokie w przypadku zawór kulowy z metalowym gniazdem style stosowane w mediach ściernych o dużej prędkości.Jak tego uniknąć: Zastosuj przemysłowe limity prędkości dla cieczy, gazu i pary. Sprawdź kawitację i warunki dławienia przepływu na wczesnym etapie specyfikacji. Jeśli nie można wyeliminować wysokiej prędkości za pomocą większego otworu, rozważ stopniową redukcję ciśnienia lub trymer antykawitacyjny, szczególnie w przypadku… zawór kulowy z metalowym gniazdem wybory.Błąd 5: Traktowanie kalibracji gazu/pary tak samo jak kalibracji cieczyWzory do określania wielkości cieczy nie sprawdzają się w przypadku cieczy ściśliwych. Gaz, para i para wodna zmieniają gęstość pod wpływem ciśnienia, dlatego należy uwzględnić przepływ dławiony i współczynniki rozszerzalności. Stosowanie metod CV dla cieczy w instalacjach gazowych prowadzi do niebezpiecznie błędnych wyników określania wielkości, co może prowadzić do błędów. obliczenie Cv zaworu kulowego i nadmuchać spadek ciśnienia w zaworze kulowym przemysłowym.Jak tego uniknąć:Użyj równań wymiarowania cieczy ściśliwych dla gazu i pary. Rozróżnij przepływy niedławione i dławione oraz zweryfikuj ciśnienie wylotowe i krytyczny stosunek ciśnień.Błąd nr 6: Ignorowanie wymiarów powierzchni czołowej podczas doboru rozmiaru zastępczegoNawet gdy NPS i klasa ciśnienia są zgodne, niespójne wymiary między powierzchniami czołowymi lub końcami powodują problemy z montażem podczas modernizacji. Ten częsty błąd opóźnia uruchomienie i wymaga przeróbek lub modyfikacji elementów szpulowych. zawór kulowy pływający, zawór kulowy montowany na czopie Lub zawór kulowy rurociągu wymiana.Jak tego uniknąć: Przed zamówieniem zaworów kulowych zamiennych należy zapoznać się z normą ASME B16.10 i sprawdzić długość lica do lica, rodzaj przyłącza końcowego — kołnierzowe, gwintowane, spawane doczołowo — oraz standard kołnierza.Błąd nr 7: Zapomnienie o klasie ciśnienia i obniżeniu temperaturyWybór zaworu wyłącznie na podstawie wartości znamionowej ciśnienia otoczenia bez uwzględnienia obniżenia wartości znamionowej ciśnienia i temperatury stanowi zagrożenie dla bezpieczeństwa. Wartości znamionowe ASME B16.34 spadają wraz ze wzrostem temperatury, a zawór musi zachować swoją przydatność w maksymalnej temperaturze roboczej, a nie tylko w niskich temperaturach — zasada ta dotyczy zaworów z miękkim gniazdem i zawór kulowy z metalowym gniazdem modele jednakowe.Jak tego uniknąć:Obniż parametry zaworu, korzystając z odpowiedniej tabeli ciśnienia i temperatury, i sprawdź, czy parametry zaworu obejmują najgorszy możliwy punkt pracy.Błąd nr 8: Zaniedbanie dopasowania momentu obrotowego siłownika do rzeczywistej różnicy ciśnieńPrawidłowy dobór rozmiaru korpusu zaworu, ale niedobór rozmiaru siłownika, to częste niedopatrzenie. Moment rozruchowy zależy od tarcia gniazda, ciśnienia i temperatury medium, a nie tylko od rozmiaru nominalnego. Nieodpowiedni moment obrotowy siłownika zaworu kulowego prowadzi do powolnej pracy, braku skoku tłoka lub niepełnego wyłączenia.Jak tego uniknąć: Poproś o wykresy momentu obrotowego przy projektowym i maksymalnym ciśnieniu różnicowym. Uwzględnij margines bezpieczeństwa dla zimnego rozruchu, mediów o wysokiej lepkości i pracy cyklicznej. Zweryfikuj. moment obrotowy siłownika zaworu kulowego wyjście w stosunku do wartości momentu obrotowego rozruchowego i roboczego dla Twojego zawór kulowy montowany na czopie Lub zawór kulowy pływający.Sprawdzony proces doboru wielkości zaworów kulowych dla inżynierów i kupującychZbierz kompletne dane procesowe: przepływ, P1, P2, temperatura, rodzaj cieczy, gęstość, lepkość, prężność paryZdefiniuj cel usługi: tylko izolacja lub sterowanie modulacyjneOblicz wymagane CV z formalnym obliczenie Cv zaworu kulowego i sprawdź ryzyko prędkości, kawitacji lub dławienia przepływuWybierać zawór kulowy pełnoprzelotowy Lub zawór kulowy o zmniejszonym otworze i sprawdź opublikowane Cv dla tego konkretnego otworuPotwierdź klasę ciśnienia, materiał, obniżenie wartości ciśnienia i temperatury oraz wymiar czołowy; określ zawór kulowy z metalowym gniazdem jeśli przewiduje się pracę w wysokiej temperaturze lub w warunkach erozjiRozmiar siłownika przy użyciu rzeczywistej różnicy ciśnień moment obrotowy siłownika zaworu kulowego wartościPrzed opublikowaniem zapytania ofertowego należy zweryfikować inżynierię aplikacji producenta, zwłaszcza w przypadku kwestii krytycznych zawór kulowy rurociągu projektowanieW jaki sposób zawór GEKO zapobiega błędom w doborze rozmiaruZespół inżynierów GEKO Valve z wyprzedzeniem analizuje parametry procesu, aby uniknąć najczęstszych błędów w doborze wielkości zaworów kulowych. Dostarczamy dane CV dla zawór kulowy pełnoprzelotowy I zawór kulowy o zmniejszonym otworze, zawór kulowy montowany na czopie I zawór kulowy pływający, weryfikacja momentu obrotowego, zgodność wymiarowa ASME/API i dobór materiałów dostosowany do składu chemicznego płynu i temperatury, w tym solidne zawór kulowy z metalowym gniazdem I zawór kulowy rurociągu opcje. Nasza przedsprzedażowa analiza rozmiarów uwzględnia problemy związane z nadwymiarowością/niedowymiarowością, zagrożenia związane z prędkością i moment obrotowy siłownika zaworu kulowego niedopasowania przed rozpoczęciem produkcji, co zmniejsza liczbę przeróbek na miejscu i wydłuża żywotność zaworu, a jednocześnie kontroluje niepożądane spadek ciśnienia w zaworze kulowym przemysłowym przez dokładne obliczenie Cv zaworu kulowego.Lista kontrolna ostatecznego rozmiaruOblicz Cv z danych procesu z odpowiednimi obliczenie Cv zaworu kulowego, nie ustawiaj domyślnie rozmiaru ruryOkreśl wyraźnie zawór kulowy pełnoprzelotowy Lub zawór kulowy o zmniejszonym otworzeSprawdź warunki kawitacji cieczy i przepływu gazu; wybierz zawór kulowy z metalowym gniazdem gdzie potrzebaSprawdź bezpieczną prędkość przepływu cieczy, aby zmniejszyć erozję, hałas i nadmiar spadek ciśnienia w zaworze kulowym przemysłowymObniż klasę ciśnienia przy maksymalnej temperaturze roboczejMecz moment obrotowy siłownika zaworu kulowego do rzeczywistej różnicy ciśnień roboczychPotwierdź długość międzyfazową i standard połączenia końcowego w przypadku modernizacji zawór kulowy pływający, zawór kulowy montowany na czopie Lub zawór kulowy rurociąguDzięki wyjściu poza proste dopasowywanie rozmiarów rur i zastosowaniu wymiarowania zaworów kulowych w oparciu o dane, zespoły projektowe uzyskują stabilną kontrolę przepływu, minimalizują zużycie i hałas oraz unikają kosztownych przeróbek po instalacji.Słowa kluczowe SEO: Zawór kulowy pływający, zawór kulowy z czopem, zawór kulowy pełnoprzelotowy, zawór kulowy o zmniejszonym przelocie, obliczanie współczynnika Cv zaworu kulowego, spadek ciśnienia w przemysłowym zaworze kulowym, moment obrotowy siłownika zaworu kulowego, zawór kulowy z metalowym gniazdem, zawór kulowy do rurociągów

Niezbędny przewodnik kupującego dotyczący zaopatrzenia w przemysłowe zawory kulowePozyskiwanie wysokiej jakości przemysłowych zaworów kulowych to jeden z najważniejszych etapów procesu zaopatrzenia w projekty przemysłowe, budowy systemów rurociągowych i konserwacji urządzeń. Wielu nabywców koncentruje się wyłącznie na cenie, rozmiarze i czasie dostawy, ignorując kluczowe parametry techniczne, kompatybilność materiałową, projekt konstrukcyjny i weryfikację kwalifikacji dostawców. Niewłaściwe zaopatrzenie prowadzi do częstych wycieków zaworów, awarii uszczelnień, krótkiej żywotności, nieplanowanych przestojów systemu i wzrostu długoterminowych kosztów operacyjnych.  Ten niezbędny przewodnik dla kupujących obejmuje każdy kluczowy etap pozyskiwania niezawodnych przemysłowych zaworów kulowych, pomagając inżynierom ds. zaopatrzenia, kierownikom projektów i integratorom systemów podejmować opłacalne, bezpieczne i zgodne z przepisami decyzje dotyczące zakupu systemów rurociągów dla przemysłu petrochemicznego, elektrowni, uzdatniania wody, gazu ziemnego i chemicznego.  1. Przed złożeniem zapytania należy potwierdzić dokładne wymagania dotyczące warunków pracyNiejasne wymagania techniczne są główną przyczyną niewłaściwego doboru zaworów. Przed skontaktowaniem się z dostawcami, kupujący muszą dokładnie sprawdzić parametry pracy na miejscu, aby zapewnić 100% zgodność modelu.- Medium: Należy jasno określić, czy chodzi o czystą wodę, parę wodną, ​​ropę naftową, gaz ziemny, żrącą ciecz chemiczną, szlam czy medium kriogeniczne. Właściwości medium determinują materiał korpusu zaworu, rodzaj uszczelnienia i konfigurację antykorozyjną.- Zakres ciśnienia i temperatury: Sprawdź ciśnienie nominalne, maksymalny chwilowy wzrost ciśnienia, ciągłą temperaturę pracy i ekstremalne warunki temperaturowe. Klasa ciśnienia (od 150 do 900) i odporność na temperaturę bezpośrednio decydują o bezpieczeństwie konstrukcyjnym zaworu.- Funkcja zaworu: Rozróżnia się funkcję pełnego odcięcia i proporcjonalnej regulacji przepływu. Standardowe zawory kulowe służą do odcięcia/włączenia, natomiast zawory kulowe V-port są wymagane do precyzyjnej modulacji przepływu.- Specyfikacje rurociągu: Sprawdź średnicę rury, pełne lub zmniejszone zapotrzebowanie na port oraz rodzaj połączenia końcowego, w tym kołnierzowe, gwintowane, spawane doczołowo i spawane mufowo.- Tryb działania: Wybierz sterowanie ręczne, pneumatyczne, elektryczne lub hydrauliczne zależnie od wymagań automatycznego systemu sterowania i lokalnych warunków zasilania/gazu. 2. Wybierz właściwy typ konstrukcji zaworu kulowegoRóżne konstrukcje zaworów kulowych odpowiadają zupełnie innym scenariuszom zastosowań. Wybór odpowiedniej konstrukcji pozwala uniknąć strat kosztów związanych z przewymiarowaniem lub niedowymiarowaniem, co wiąże się z ryzykiem bezpieczeństwa.- Zawór kulowy pływający: Idealny do małych rurociągów przemysłowych o niskim i średnim ciśnieniu. Prosta konstrukcja i ekonomiczny w systemach uzdatniania wody, lekkich chemikaliów i gazów.- Zawór kulowy z mocowaniem czopowym: Zaprojektowany do pracy w warunkach dużego prześwitu, wysokiego ciśnienia i częstego przełączania. Charakteryzuje się stabilnym, niskim momentem obrotowym i długą żywotnością, odpowiedni do przesyłu ropy naftowej i gazu, elektrowni i ciężkich projektów petrochemicznych.- Trzyczęściowy zawór kulowy: Łatwa konserwacja bez konieczności demontażu rurociągu, idealny do urządzeń wymagających regularnych przeglądów i czyszczenia.- Specjalistyczne zawory kulowe: wybrane zawory V-port do regulacji przepływu, zawory sanitarne dla przemysłu spożywczego i farmaceutycznego, zawory kriogeniczne do mediów o bardzo niskich temperaturach oraz zawory wielodrogowe do systemów przekierowywania i mieszania płynów. 3. Sprawdź zgodność materiałów korpusu i uszczelnieniaNiedopasowanie materiałów jest główną przyczyną przedwczesnej awarii zaworów kulowych podczas eksploatacji. Kupujący muszą potwierdzić normy materiałowe na podstawie rzeczywistych właściwości medium:- Stal węglowa WCB: Nadaje się do pary, oleju ogólnego zastosowania i mediów niekorozyjnych w rurociągach pomocniczych elektrowni.- Stal nierdzewna SS304/SS316: Stosowana w środowiskach wodnych, w których panują słabe kwasy, zasady i ogólnie żrące środki chemiczne.- Stal dupleksowa: stosowana w środowisku słonej wody, solanki i silnie korozyjnych warunkach pracy.- Miękkie gniazdo (PTFE/RPTFE/PEEK): Zapewnia szczelne zamknięcie dla czystego medium w normalnej i średniej temperaturze.- Twarde siedzisko metal-metal: Przystosowane do pracy w wysokich temperaturach, przy wysokim ciśnieniu, w środowisku z zawiesiną ścierną i przy dużej prędkości przepływu cieczy. 4. Sprawdź standardowe certyfikaty bezpieczeństwa i przemysłoweKwalifikowane przemysłowe zawory kulowe muszą spełniać międzynarodowe standardy branżowe, aby zapewnić bezpieczeństwo projektu i pomyślnie przejść inspekcję inżynierską. Profesjonalny dostawca musi zweryfikować podstawowe certyfikaty:- Norma przemysłowa API 6D dla przemysłu naftowego i gazu ziemnego- Certyfikat systemu zarządzania jakością ISO 9001- Certyfikat bezpieczeństwa CE na rynek europejski- Certyfikacja ognioodporności i antystatyczności rurociągów z medium łatwopalnym- Raport z badania materiału (MTR) i raport z inspekcji fabrycznej5. Zrównoważenie kosztów zakupu i długoterminowej wartości cyklu życia Wielu nabywców kieruje się jedynie niską ceną początkową podczas poszukiwania dostawcy. Tanie zawory kulowe zazwyczaj wykorzystują gorszej jakości surowce, surowe odlewy i uproszczoną konstrukcję uszczelnień. Pomimo niskiego kosztu początkowego, zawory te łatwo przeciekają, zacinają się i są często wymieniane, co przekłada się na wyższe ogólne koszty eksploatacji i konserwacji.Profesjonalne zaopatrzenie wymaga kompleksowej oceny żywotności zaworu, cyklu konserwacji, uniwersalności części zamiennych i szybkości reakcji serwisu posprzedażowego. Priorytetem jest długoterminowa, stabilna praca, a nie chwilowa, niska cena. 6. Oceń siłę i możliwości dostawcy w zakresie świadczenia usługDoskonała jakość produktu zależy od rzetelnych producentów. Kupując przemysłowe zawory kulowe, kupujący powinni skupić się na sile fabryki, a nie na pośrednikach:- Profesjonalna fabryka produkująca zawory, wyposażona w kompletny sprzęt produkcyjny i testowy- Bogate doświadczenie projektowe w branży energetycznej, petrochemicznej i uzdatniania wody- Obsługa niestandardowych parametrów, specjalnej konfiguracji materiałów i serwisu OEM- Stabilny cykl dostaw i doskonałe wsparcie techniczne posprzedażowe 7. Potwierdź warunki instalacji, konserwacji i obsługi posprzedażowejPrzed sfinalizowaniem zamówienia należy potwierdzić szczegółowe warunki obsługi posprzedażowej, w tym okres gwarancji na produkt, wskazówki dotyczące montażu na miejscu, skuteczność usuwania usterek oraz dostępność części zamiennych. Przemysłowe zawory kulowe należą do długoterminowego wyposażenia wspomagającego rurociągi, a doskonały serwis posprzedażowy może skutecznie zapobiec opóźnieniom w realizacji projektu spowodowanym wadami produktu.Typowe błędy w pozyskiwaniu, których należy unikać- Dobór zaworów ogólnego przeznaczenia do pracy w warunkach wysokiego ciśnienia, wysokiej temperatury lub w warunkach korozyjnego zagrożenia- Ignorowanie raportów z testów materiałów i certyfikatów przemysłowych w celu obniżenia kosztów- Dopasowanie wyłącznie rozmiaru rury bez uwzględnienia wymagań dotyczących klasy ciśnienia i przepływu- Zakup niestandardowych zaworów, które nie pasują do typowych systemów rurociągowych i siłowników WniosekPozyskiwanie przemysłowych zaworów kulowych to systematyczny proces techniczny, który wymaga kompleksowego rozważenia warunków pracy, rodzaju konstrukcji, konfiguracji materiałów, certyfikatów bezpieczeństwa, wytrzymałości dostawcy i kosztów cyklu życia, a nie prostego porównywania cen. Standaryzowane procesy pozyskiwania pozwalają skutecznie uniknąć awarii produktu, przeróbek projektu i strat ekonomicznych.GEKO Valve to profesjonalny producent przemysłowych zaworów kulowych, oferujący zawory kulowe pływające, zawory kulowe z mocowaniem czopowym, trzyczęściowe zawory kulowe oraz specjalne, niestandardowe zawory kulowe. Zapewniamy kompleksowy dobór techniczny, produkcję dostosowaną do indywidualnych potrzeb, stabilne dostawy i pełną obsługę posprzedażową dla globalnych projektów rurociągów przemysłowych, stając się niezawodnym, długoterminowym partnerem dla odbiorców przemysłowych.

Zawory kulowe pływające a zawory kulowe mocowane na czopie: Jak wybrać odpowiedni zawór kulowy do swojego systemuPrzy doborze zaworów kulowych do przemysłowych systemów rurociągowych, jedną z najważniejszych decyzji inżynierskich jest wybór między zaworami kulowymi z kulą pływającą a zaworami kulowymi z mocowaniem na czopie. Chociaż oba typy zaworów należą do rodziny zaworów kulowych ćwierćobrotowych i zapewniają szczelność odcięcia, ich mechanizmy podtrzymujące kulę znacząco różnią się pod względem dopuszczalnego ciśnienia, zakresu rozmiarów, momentu obrotowego, żywotności i całkowitego kosztu projektu. Firma GEKO Valve produkuje oba typy zaworów dla przemysłu naftowego i gazowego, petrochemicznego, energetycznego, uzdatniania wody i przetwórczego. Zrozumienie ich podstawowych zasad działania, zalet i wad pomaga inżynierom uniknąć błędów wynikających z błędnych specyfikacji i obniżyć długoterminowe koszty konserwacji.  Co to jest zawór kulowy pływającyW zaworze kulowym z ruchomą kulą kula nie jest blokowana mechanicznie od dołu. Jest utrzymywana w pozycji wyłącznie poprzez ściskanie dwóch pierścieni osadczych. Podczas zamykania zaworu ciśnienie w rurociągu delikatnie dociska kulę w kierunku dolnego gniazda, tworząc szczelne uszczelnienie wspomagane ciśnieniem.- Prosta konstrukcja wewnętrzna z mniejszą liczbą komponentów- Skuteczność uszczelnienia poprawia się wraz ze wzrostem ciśnienia roboczego w dopuszczalnym zakresie- Ekonomiczne rozwiązanie do ogólnych zastosowań przemysłowych- Pod wpływem wysokiego ciśnienia moment obrotowy znacznie wzrasta; wysokie ciśnienie może powodować przeciążenie i uszkodzenie miękkich siedziskTypowy zakres: małe i średnie rozmiary do DN150 (6 cali), klasy niskiego i średniego ciśnienia (klasa 150-300). Szeroko stosowane w rurociągach wodnych, ogólnego przetwarzania chemicznego i procesowych średniego ciśnienia. Czym jest zawór kulowy montowany na czopieZawór kulowy z mocowaniem czopowym charakteryzuje się kulą zamocowaną na górnym trzpieniu i dolnym wałku czopowym. Kula nie może się przesuwać pod wpływem ciśnienia cieczy. Uszczelnienie zapewniają sprężynowe pierścienie gniazdowe, które dociskają do nieruchomej powierzchni kuli, niezależnie od ciśnienia w przewodzie.- Obciążenie ciśnieniowe łożysk kulkowych przenoszone jest przez wałki czopowe zamiast gniazd zaworowych- Stabilny, niski moment obrotowy roboczy nawet przy wysokim ciśnieniu, doskonale nadaje się do sterowania pneumatycznego lub elektrycznego- Niezawodnie pracuje w instalacjach o dużym otworze i przy wysokim ciśnieniu; chroni gniazda przed nadmiernym ściskaniem- Bardziej złożona konstrukcja, wyższa inwestycja początkowa w porównaniu z typem pływającymTypowy zakres: Rurociągi o dużej średnicy, wysokociśnieniowe klasy 600 i wyższej, praca w częstych cyklach. Główne zastosowania obejmują rurociągi przesyłowe ropy naftowej i gazu, instalacje rafineryjne, systemy procesowe elektrowni oraz krytyczne systemy izolacji.  Porównanie rdzeni: zawory kulowe pływające i mocowane na czopie- Podparcie kuli: Pływające – podtrzymywane wyłącznie przez siedziska; Mocowane na czopie – podtrzymywane przez trzpień i dolny wał czopa- Zasada uszczelnienia: Pływające – ciśnienie dociska kulkę do gniazda dolnego; Mocowane na czopie – sprężynowe gniazda przesuwają się w kierunku nieruchomej kuli- Optymalny rozmiar: Pływający: DN15-DN150; Mocowany na czopie: DN50 i więcej, aż do dużych rozmiarów otworów- Możliwość dostosowania ciśnienia: Pływające: niskie i średnie ciśnienie; Mocowane na czopie: średnie, wysokie i ekstremalne ciśnienie- Moment obrotowy roboczy: Pływający: moment obrotowy rośnie wraz z ciśnieniem; Mocowany na czopie: niski i stabilny moment obrotowy- Przydatność do automatyzacji: Pływające: wykonalne przy umiarkowanym ciśnieniu; Montaż na czopie: preferowane w zautomatyzowanych systemach wysokiego ciśnienia- Poziom kosztów: Pływający: niższy koszt zakupu; Montowany na czopie: wyższy koszt początkowy, niższy koszt konserwacji w całym cyklu życia Przewodnik wyboru: Kiedy wybrać zawory kulowe pływająceWybierz zawory kulowe pływające, jeśli Twój projekt spełnia większość poniższych warunków:- Rozmiar nominalny ≤ DN150 (6 cali)- Ciśnienie robocze mieści się w klasie ciśnienia niskiego do średniego (klasa 150-300)- Uniwersalne media procesowe: woda, lekkie chemikalia, sprężone powietrze- Obsługa ręczna lub automatyczna przy umiarkowanym ciśnieniu- Projekt kładzie nacisk na konkurencyjne koszty komponentów przy standardowych wymaganiach dotyczących niezawodności Przewodnik wyboru: Kiedy wybrać zawory kulowe z mocowaniem czopowymOkreśl zawory kulowe montowane na czopach dla następujących wymagających scenariuszy pracy:- Rurociągi o dużej średnicy ≥ DN200- Usługi wysokociśnieniowe: Klasa 600, Klasa 900 i wyższe ciśnienia- Systemy sterowania automatycznego z napędem pneumatycznym lub elektrycznym- Częste cykle otwierania i zamykania, krytyczne obowiązki izolacji bezpieczeństwa- Przesył ropy naftowej i gazu, rafinerie, elektrownie i ciężkie procesy chemiczne- W miejscach, gdzie wysokie ciśnienie nie może generować nadmiernego momentu obrotowego lub uszkadzać uszczelnień Typowe pułapki selekcji, których należy unikaćWiele usterek w terenie wynika z niedopasowania konstrukcji zaworu kulowego do rzeczywistych warunków pracy. Zawór kulowy pływający używany w instalacjach wysokociśnieniowych o dużej średnicy będzie wytwarzał nadmierny moment obrotowy, powodując zgniatanie gniazda i ryzyko wycieku. Chociaż zawory montowane na czopach mogą teoretycznie działać w instalacjach niskociśnieniowych o małej średnicy, generują one niepotrzebne dodatkowe koszty. Przed ostatecznym wyborem typu zaworu należy zawsze ocenić rozmiar, ciśnienie, wymagania dotyczące napędu i medium. WniosekNie ma uniwersalnej, „lepszej” konstrukcji pomiędzy zaworami kulowymi z ruchomym lub czopowym mocowaniem; właściwy wybór zależy w pełni od rozmiaru rurociągu, ciśnienia roboczego, trybu działania, właściwości medium i budżetu projektu. Zawory kulowe z ruchomym mocowaniem zapewniają prostą i ekonomiczną wydajność w przypadku małych, średniociśnieniowych rurociągów przemysłowych. Zawory kulowe z mocowaniem czopowym doskonale sprawdzają się w zautomatyzowanych systemach procesowych o dużym prześwicie, wysokociśnieniowych i krytycznych, oferując stabilny moment obrotowy i wydłużoną żywotność. Firma GEKO Valve dostarcza zawory kulowe z ruchomym i czopowym mocowaniem w różnych klasach ciśnienia, materiałach korpusu i opcjach działania, aby sprostać zróżnicowanym wymaganiom projektów przemysłowych.

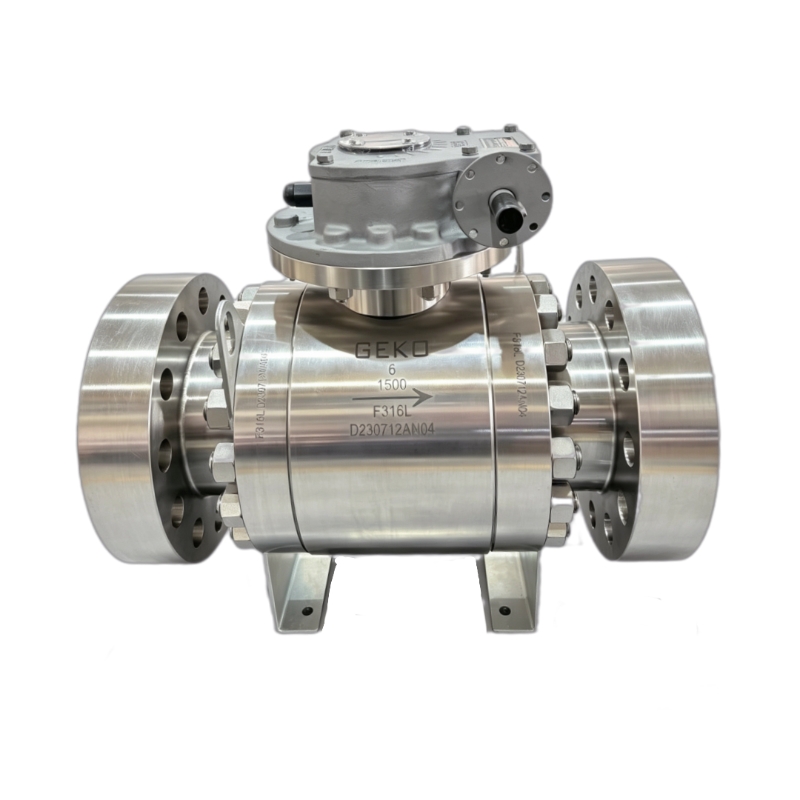

Zawory kulowe są powszechnie stosowanymi elementami odcinającymi w przemysłowych systemach rurociągowych dla przemysłu petrochemicznego, elektrowni, uzdatniania wody, sieci gazu ziemnego i ciepłowniczych. Wielu kupujących porównuje podczas zakupów jedynie cenę i rozmiar nominalny, ignorując kluczowe parametry techniczne. Niewłaściwy dobór zaworu kulowego często skutkuje awarią uszczelnienia, wyciekiem medium, częstymi konserwacjami i nieplanowanymi przestojami rurociągu, co powoduje dodatkowe, długoterminowe straty operacyjne.W tym artykule przedstawiono wszystkie najważniejsze czynniki, które należy wziąć pod uwagę przy zakupie zaworów kulowych do systemów rurociągowych, aby pomóc inżynierom ds. zaopatrzenia i projektantom projektów podejmować opłacalne i niezawodne decyzje zakupowe.  1. Wyjaśnij rzeczywiste warunki pracy systemów rurociągowychParametry robocze stanowią podstawę do zakupu zaworów kulowych. Wszystkie konfiguracje muszą odpowiadać warunkom eksploatacji na miejscu.Medium: czysta woda, para wodna, olej opałowy, gaz ziemny, substancje żrące lub szlam zawierający cząstki stałe. Charakterystyka medium determinuje materiał korpusu i gniazda zaworu.Temperatura pracy: niska temperatura, temperatura otoczenia lub praca w wysokiej temperaturzeCiśnienie robocze: ciśnienie nominalne, maksymalne ciśnienie szczytowe i wymagane ciśnienie wyłączeniaWymagania funkcjonalne: proste włączanie/wyłączanie, odcinanie lub ciągła regulacja przepływuPrzepustowość: wybierz zawór kulowy o pełnym lub zmniejszonym otworze w zależności od zapotrzebowania na przepływ  2. Wybierz odpowiedni typ konstrukcji zaworu kulowegoRóżne konstrukcyjne zawory kulowe mają zastosowanie w różnych scenariuszach rurociągów.Pływający zawór kulowy: prosta konstrukcja, konkurencyjny koszt, odpowiedni do rurociągów o małym i średnim ciśnieniu i średniej średnicy.Zawór kulowy z mocowaniem na czopie: Konstrukcja z nieruchomą kulą obniża moment obrotowy, doskonale sprawdza się w rurociągach wysokiego ciśnienia i o dużej średnicy, szeroko stosowany w transporcie gazu na duże odległości oraz w ciężkich rurociągach przemysłowych.3-częściowy zawór kulowy: Modułowy, dzielony korpus. Operatorzy mogą wykonywać konserwację w trybie on-line bez konieczności demontażu całego zaworu z rurociągu, co jest idealnym rozwiązaniem dla systemów wymagających regularnych przeglądów.Zawór kulowy z wejściem od góry: Dostęp do konserwacji od góry zaworu bez odłączania kołnierza, preferowany w przypadku rurociągów podziemnych i stacji benzynowych.  3. Sprawdź zgodność materiałów korpusu zaworu i wykończeniaNiezgodność materiałów jest jedną z najczęstszych przyczyn przedwczesnego uszkodzenia zaworów kulowych.Stal węglowa WCB: Olej ogólnego zastosowania, para o wysokiej temperaturze i medium niekorozyjne, powszechnie stosowane w rurociągach pomocniczych elektrowni.Stal nierdzewna SS304 / SS316: Woda, słaby kwas i alkaliczny płyn chemiczny.Stal nierdzewna duplex: Woda morska, solanka i środowiska silnie korozyjne.Stal stopowa: Warunki pracy w wysokiej temperaturze, wysokim ciśnieniu i procesie wodorowym.  4. Wybierz odpowiedni rodzaj uszczelnienia gniazdaKonstrukcja gniazda ma bezpośredni wpływ na szczelność zamknięcia i żywotność urządzenia.Miękkie siedzisko (PTFE, RPTFE, PEEK): Dobre właściwości uszczelniające, odporność na działanie substancji chemicznych, nadaje się do stosowania w środowisku o temperaturze poniżej 200℃.Twarde siedzisko metal-metal: Odporne na wysoką temperaturę, odporne na ścieranie, do stosowania z parą, szybkimi płynami i mediami z zanieczyszczeniami cząsteczkowymi. 5. Określ formę połączenia rurociąguWybierz przyłącze końcowe na podstawie standardu instalacji, poziomu ciśnienia i częstotliwości konserwacji:Połączenie kołnierzowe: łatwy demontaż, stabilne uszczelnienie, szeroko stosowane w rurociągach przemysłowych o dużych rozmiarachPrzyłącze gwintowane: Głównie zawory małych rozmiarów do pomocniczych rurociągów niskociśnieniowychPołączenie spawane doczołowo i gniazdowo: doskonała szczelność, odpowiednie do wysokiego ciśnienia, wysokiej temperatury i łatwopalnych mediów niebezpiecznych  6. Wybierz typ siłownikaDopasuj siłowniki zgodnie z wymaganiami automatycznego sterowania systemami rurociągowymi:Zawór kulowy ręczny (obsługa za pomocą uchwytu/przekładni): Do rurociągów z rzadkim przełączaniemPneumatyczny zawór kulowy: szybkie działanie, opcjonalna konstrukcja przeciwwybuchowa, główny wybór dla zautomatyzowanych linii produkcyjnychZawór kulowy elektryczny: odpowiedni do miejsc bez sprężonego powietrza, łatwy do zdalnego sterowania PLCSiłownik hydrauliczny: Do zaworów kulowych o dużej średnicy i wysokim momencie obrotowym 7. Sprawdź podstawowe konfiguracje pomocnicze bezpieczeństwaW przypadku rurociągów z medium niebezpiecznym nie można pominąć standardowych akcesoriów bezpieczeństwa:Konstrukcja ognioodpornaUrządzenie antystatyczneTrzonek odporny na wybuchUrządzenie blokujące otwieranie/zamykanie  8. Zrównoważyć koszt początkowy i długoterminową wydajność usługiWielu nabywców zwraca uwagę na niskie ceny zakupu. Tanie zawory kulowe często wykorzystują gorszej jakości surowce i są poddawane nieostrożnej obróbce. Chociaż początkowy koszt inwestycji jest niski, częsta wymiana części, usuwanie wycieków i przerwy w produkcji znacznie podniosą koszty całkowite.Zaleca się kompleksową ocenę żywotności, cyklu konserwacji, dostępności części zamiennych i wsparcia posprzedażowego producenta. 9. Zweryfikuj kwalifikacje i certyfikację dostawcyStandardowe certyfikaty gwarantują jakość produktu w projektach rurociągów przemysłowych:Wymagane certyfikaty: API 6D, ISO, CE, certyfikat ognioodporności. Sprawdź, czy producent może dostarczyć raporty z badań materiałów (MTR), dokumenty z inspekcji i wsparcie techniczne na miejscu. WniosekZakup zaworów kulowych do systemów rurociągowych wiąże się z systematyczną oceną warunków pracy, konstrukcji zaworu, materiałów, uszczelnień, sposobów połączeń, siłowników i projektów zabezpieczeń, a nie tylko z porównywaniem cen i rozmiarów.GEKO Valve dostarcza kompletną serię zaworów kulowych z pływającym zaworem kulowym, zaworów kulowych z czopem, zaworów kulowych trzyczęściowych oraz zaworów kulowych z górnym wejściem, dostępnych w zróżnicowanych wersjach materiałowych. Zapewniamy wsparcie techniczne dla projektów systemów rurociągowych w branży energetycznej, petrochemicznej, uzdatniania wody i gazowej. Skontaktuj się z naszym zespołem inżynierów, aby uzyskać profesjonalną konsultację w zakresie zaopatrzenia w zawory kulowe.

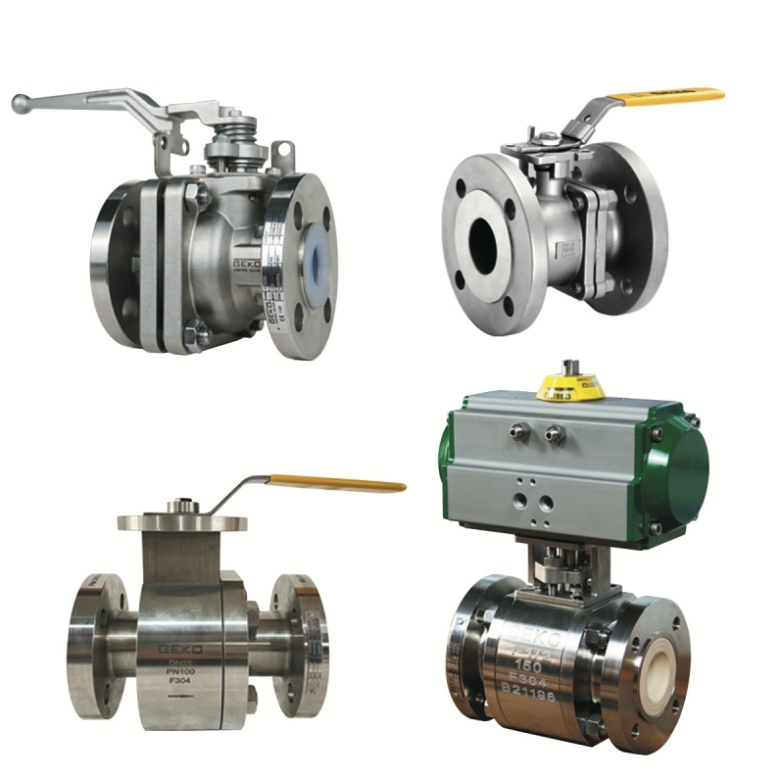

Zawory kulowe to jedne z najpowszechniej stosowanych zaworów odcinających i regulacyjnych w nowoczesnych systemach przemysłowych. Wyposażone w sferyczny element zamykający z prostą ścieżką przepływu, zawory kulowe zapewniają szybką pracę (ćwierć obrotu), niskie opory przepływu, niezawodne i szczelne zamknięcie oraz prostą konserwację. Jednak przy dziesiątkach dostępnych typów konstrukcji, materiałów korpusu, klas ciśnienia i rozwiązań uszczelnień, wielu inżynierów ma trudności z wyborem odpowiedniego zaworu kulowego, dopasowanego do konkretnego medium procesowego, warunków pracy i budżetu projektu. Niniejszy poradnik omawia wszystkie kluczowe czynniki wpływające na wybór właściwego zaworu kulowego do zastosowań przemysłowych, aby uniknąć przedwczesnych awarii, nieplanowanych przestojów i nadmiernych kosztów operacyjnych.  1. Potwierdź parametry warunków pracyPierwszym krokiem w wyborze zaworu kulowego jest ustalenie podstawowych danych eksploatacyjnych, które stanowią podstawę wszystkich późniejszych decyzji dotyczących konfiguracji.Medium robocze: woda, gaz ziemny, para wodna, olej, rozpuszczalnik chemiczny, szlam, płyn żrący lub medium kriogeniczne. Właściwości medium determinują materiał korpusu zaworu, uszczelnienia i gniazda.Ciśnienie robocze: ciśnienie nominalne, maksymalne ciśnienie wyłączenia i możliwy skok ciśnienia. Wybierz odpowiednią klasę ciśnienia (klasa 150, klasa 300, klasa 600, PN16, PN25, PN40 itd.).Temperatura pracy: niska, normalna, średnia lub wysoka. Temperatura bezpośrednio ogranicza użyteczność materiału uszczelniającego.Wymagania dotyczące przepływu: Wyłącznie funkcja całkowitego odcięcia lub częściowej modulacji przepływu. Standardowe zawory kulowe są zoptymalizowane do pracy w trybie włącz/wyłącz; do regulacji przepływu zalecane są segmentowe zawory kulowe V-port.Przepływ i rozmiar rury: Dopasuj rozmiar otworu zaworu do średnicy rury; wybierz konstrukcję z pełnym lub zmniejszonym portem.  2. Wybierz styl konstrukcji korpusu zaworu kulowegoZawory kulowe przemysłowe dzielą się na wiele rodzajów konstrukcji, przeznaczonych do różnych zastosowań:Zawór kulowy pływającyKula jest podtrzymywana wyłącznie przez dwa gniazda. Prosta konstrukcja, ekonomiczna. Najlepsza do rurociągów niskiego i średniego ciśnienia. Szeroko stosowana w systemach uzdatniania wody, systemach grzewczych i rurociągach chemicznych.Zawór kulowy montowany na czopieKula stała podparta na górnym i dolnym wałku czopowym. Niższe tarcie w gnieździe, doskonała wydajność w warunkach wysokiego ciśnienia i dużych średnic. Idealna do przesyłu gazu ziemnego, rurociągów petrochemicznych i elektrowni.Zawór kulowy 3-częściowyModułowa, trzyczęściowa konstrukcja korpusu. Łatwa konserwacja bez konieczności demontażu całego zaworu z rurociągów. Preferowany w systemach wymagających częstych przeglądów, takich jak zakłady przetwórstwa spożywczego i zakłady chemiczne.Zawór kulowy z górnym wejściemCzynności konserwacyjne można wykonywać od góry zaworu, bez odłączania kołnierzy. Jest to powszechnie stosowane w podziemnych rurociągach i stacjach gazu ziemnego. 3. Wybór materiałów nadwozia i wykończeniaZgodność materiału z medium procesowym ma kluczowe znaczenie dla zapobiegania korozji, erozji i wyciekom.Stal węglowa WCB: Nadaje się do pary o wysokiej temperaturze, oleju ogólnego zastosowania i nieagresywnej wody przemysłowej; szeroko stosowana w przemyśle energetycznym i cieplnym.Stal nierdzewna SS304 / SS316: Do wody, słabych kwasów, zasad i powszechnie stosowanych środków chemicznych.Stal stopowa: Do pracy w wysokich temperaturach, przy wysokim ciśnieniu i obecności wodoru.Stal nierdzewna duplex: Do stosowania w środowisku morskim, solance i silnie korozyjnym.  4. Materiał siedziska i uszczelkiMateriał uszczelniający decyduje o szczelności i zakresie temperatur pracy:PTFE / RPTFE: Doskonała odporność chemiczna, do środowisk o temperaturze poniżej 200°C, do ogólnych zastosowań przemysłowych w środowisku czystym.Nylon, Peek: Większa odporność na zużycie, odpowiedni do mediów zawierających drobne cząstki stałe.Siedzisko metal-metal: Do zastosowań w wysokich temperaturach, przy wysokim ciśnieniu, przy dużej prędkości przepływu cieczy i pary, zapewniające szczelne zamknięcie za pomocą twardego metalu. 5. Typ połączenia końcowegoWybierz metodę połączenia na podstawie instalacji, konserwacji i stopnia ciśnienia:Połączenie kołnierzowe: łatwy demontaż, stabilne uszczelnienie; typowe dla dużych rurociągów przemysłowych i wysokociśnieniowych.Połączenia gwintowane: Stosowane głównie do zaworó małych rozmiarów przeznaczonych do pomocniczych rurociągów niskociśnieniowych.Połączenie spawane doczołowo/gniazdowo: Idealne do stosowania w przypadku wysokiego ciśnienia, wysokiej temperatury i niebezpiecznych mediów, zerowe ryzyko wycieku. 6. Wybór siłownikaObsługa ręczna lub sterowanie automatyczne zależy od konstrukcji systemu:Zawór kulowy ręczny (obsługa uchwytu/przekładni): Prosty, tani, używany do okazjonalnego przełączania.Zawór kulowy pneumatyczny: szybkie przełączanie, opcjonalnie przeciwwybuchowy, najpopularniejszy wybór w automatycznych procesach przemysłowych.Elektryczny zawór kulowy: odpowiedni do miejsc bez sprężonego powietrza, wygodny do zdalnego sterowania sygnałem PLC.Siłownik hydrauliczny: Do zaworów kulowych o bardzo dużej średnicy i dużym momencie obrotowym, do dużych obciążeń. 7. Kluczowe odniesienie do scenariusza zastosowaniaRurociąg pomocniczy elektrowni: zawór kulowy ze stali węglowej montowany na czopie, połączenie kołnierzowe, opcja z metalowym gniazdem dla medium o wysokiej temperaturzeBranża uzdatniania wody: Pływający zawór kulowy ze stali nierdzewnej, miękkie siedzisko PTFERurociąg przesyłowy gazu ziemnego: Zawór kulowy z czopem o konstrukcji antystatycznej i ognioodpornejMedium żrące chemicznie: zawór kulowy ze stali nierdzewnej SS316 lub dupleksowej z miękkimi siedziskami odpornymi na korozjęBranża spożywcza i napojów: Sanitarny zawór kulowy ze stali nierdzewnej z przyłączem zaciskowym 8. Ważne dodatkowe funkcje bezpieczeństwaW przypadku niebezpiecznych warunków pracy w przemyśle należy rozważyć dodatkowe konfiguracje:Konstrukcja ognioodporna: zapobiega wyciekom na dużą skalę w przypadku stopienia się uszczelki podczas pożaruUrządzenie antystatyczne: Rozładowuje ładunki elektrostatyczne, zapobiega ryzyku wybuchu w przypadku mediów łatwopalnychTrzpień zabezpieczony przed wyrzuceniem: zapobiega wyrzuceniu trzpienia pod wpływem ciśnienia wewnętrznegoUrządzenie blokujące: Zablokuj pozycję otwartą / zamkniętą, aby uniknąć nieprawidłowej obsługi WniosekWybór odpowiedniego przemysłowego zaworu kulowego to nie tylko dopasowanie rozmiaru rury i ciśnienia roboczego. Inżynierowie muszą kompleksowo ocenić medium robocze, temperaturę, ciśnienie, konstrukcję, materiały, metody połączeń i tryby działania. Niewłaściwy dobór może prowadzić do wycieków wewnętrznych, zacięć w działaniu, szybkiego starzenia się uszczelnień i konieczności częstej konserwacji.GEKO oferuje pełną gamę zaworów kulowych pływających, zaworów kulowych z mocowaniem czopowym oraz zaworów kulowych trzyczęściowych w zróżnicowanych konfiguracjach materiałowych, aby sprostać indywidualnym potrzebom elektrowni, przemysłu petrochemicznego, uzdatniania wody, ciepłownictwa i gazu ziemnego. Skontaktuj się z naszym zespołem technicznym, aby uzyskać profesjonalne wsparcie w doborze zaworów kulowych do swoich projektów przemysłowych.
