Kluczowe czynniki przy zakupie zaworów kulowych do systemów rurociągowych | Zawór GEKO

Zawory kulowe są powszechnie stosowanymi elementami odcinającymi w przemysłowych systemach rurociągowych dla przemysłu petrochemicznego, elektrowni, uzdatniania wody, sieci gazu ziemnego i ciepłowniczych. Wielu kupujących porównuje podczas zakupów jedynie cenę i rozmiar nominalny, ignorując kluczowe parametry techniczne. Niewłaściwy dobór zaworu kulowego często skutkuje awarią uszczelnienia, wyciekiem medium, częstymi konserwacjami i nieplanowanymi przestojami rurociągu, co powoduje dodatkowe, długoterminowe straty operacyjne.

W tym artykule przedstawiono wszystkie najważniejsze czynniki, które należy wziąć pod uwagę przy zakupie zaworów kulowych do systemów rurociągowych, aby pomóc inżynierom ds. zaopatrzenia i projektantom projektów podejmować opłacalne i niezawodne decyzje zakupowe.

1. Wyjaśnij rzeczywiste warunki pracy systemów rurociągowych

Parametry robocze stanowią podstawę do zakupu zaworów kulowych. Wszystkie konfiguracje muszą odpowiadać warunkom eksploatacji na miejscu.

Medium: czysta woda, para wodna, olej opałowy, gaz ziemny, substancje żrące lub szlam zawierający cząstki stałe. Charakterystyka medium determinuje materiał korpusu i gniazda zaworu.

Temperatura pracy: niska temperatura, temperatura otoczenia lub praca w wysokiej temperaturze

Ciśnienie robocze: ciśnienie nominalne, maksymalne ciśnienie szczytowe i wymagane ciśnienie wyłączenia

Wymagania funkcjonalne: proste włączanie/wyłączanie, odcinanie lub ciągła regulacja przepływu

Przepustowość: wybierz zawór kulowy o pełnym lub zmniejszonym otworze w zależności od zapotrzebowania na przepływ

2. Wybierz odpowiedni typ konstrukcji zaworu kulowego

Różne konstrukcyjne zawory kulowe mają zastosowanie w różnych scenariuszach rurociągów.

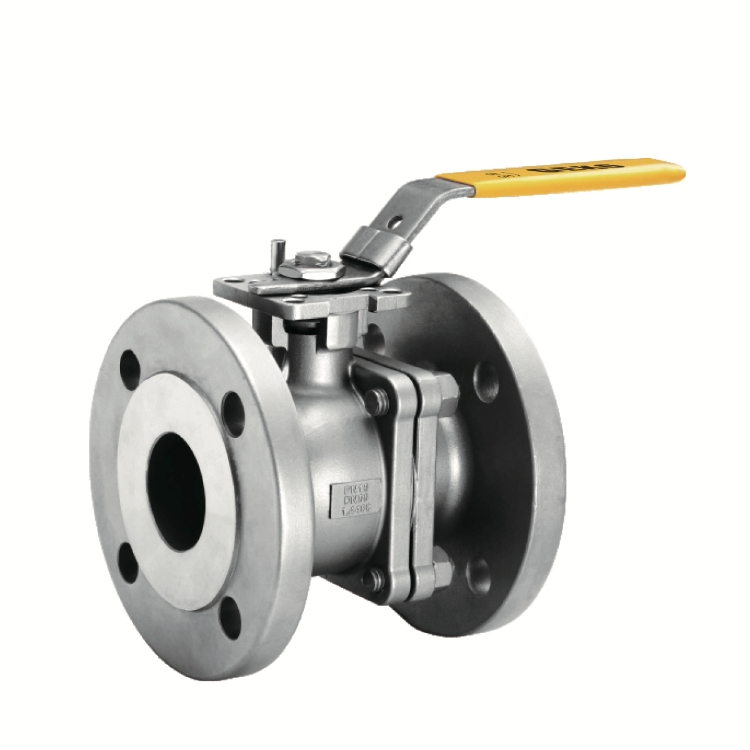

Pływający zawór kulowy: prosta konstrukcja, konkurencyjny koszt, odpowiedni do rurociągów o małym i średnim ciśnieniu i średniej średnicy.

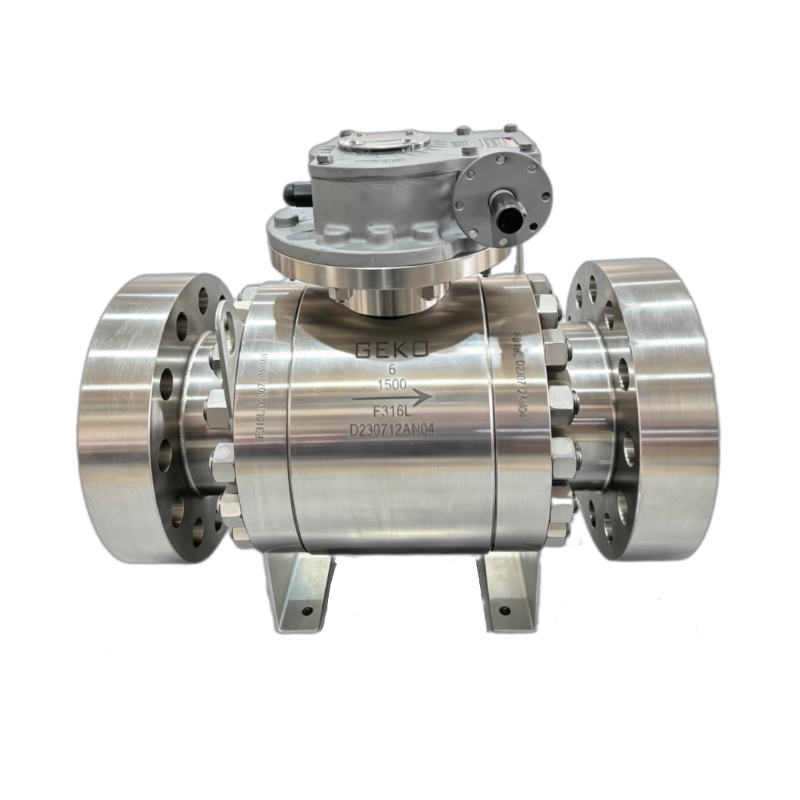

Zawór kulowy z mocowaniem na czopie: Konstrukcja z nieruchomą kulą obniża moment obrotowy, doskonale sprawdza się w rurociągach wysokiego ciśnienia i o dużej średnicy, szeroko stosowany w transporcie gazu na duże odległości oraz w ciężkich rurociągach przemysłowych.

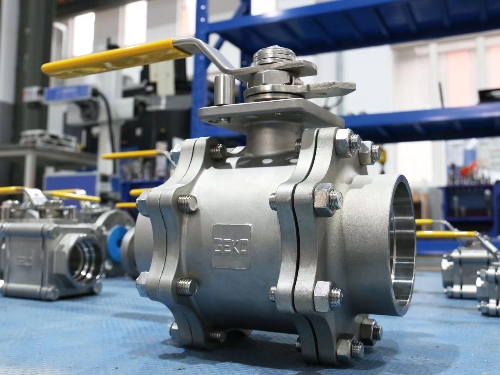

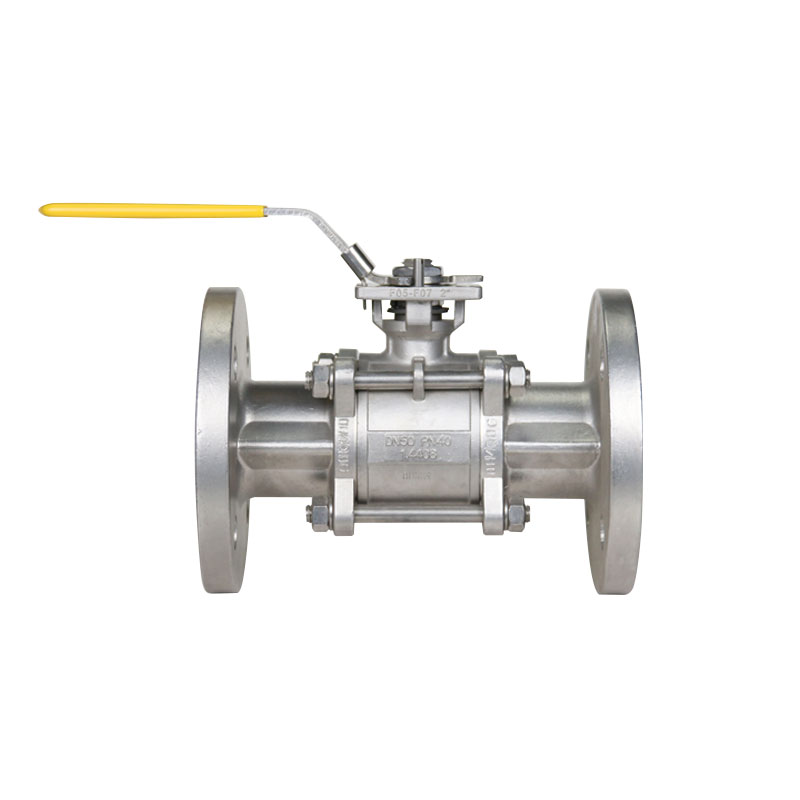

3-częściowy zawór kulowy: Modułowy, dzielony korpus. Operatorzy mogą wykonywać konserwację w trybie on-line bez konieczności demontażu całego zaworu z rurociągu, co jest idealnym rozwiązaniem dla systemów wymagających regularnych przeglądów.

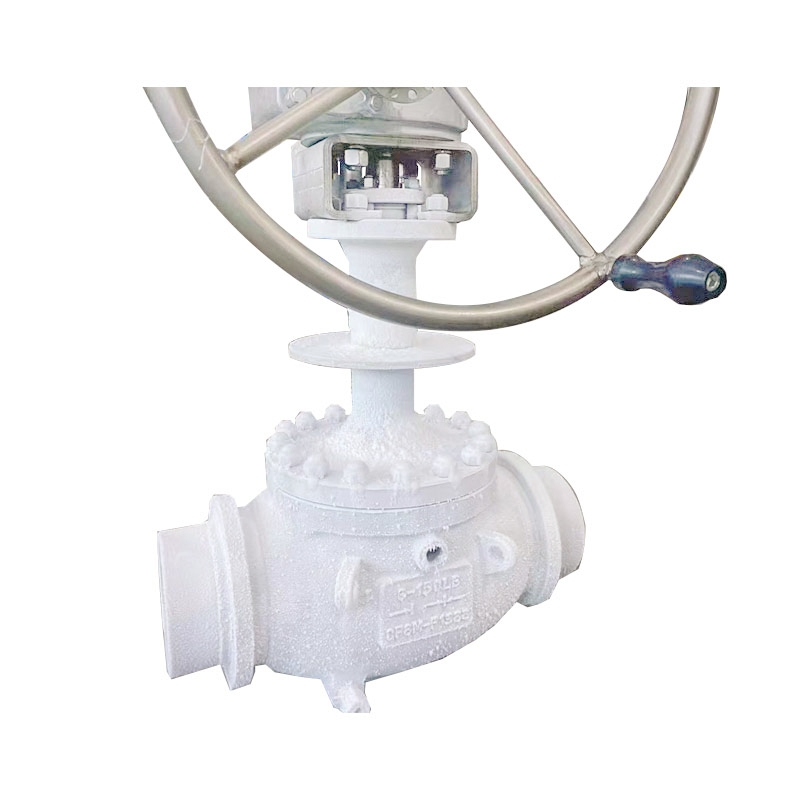

Zawór kulowy z wejściem od góry: Dostęp do konserwacji od góry zaworu bez odłączania kołnierza, preferowany w przypadku rurociągów podziemnych i stacji benzynowych.

3. Sprawdź zgodność materiałów korpusu zaworu i wykończenia

Niezgodność materiałów jest jedną z najczęstszych przyczyn przedwczesnego uszkodzenia zaworów kulowych.

Stal węglowa WCB: Olej ogólnego zastosowania, para o wysokiej temperaturze i medium niekorozyjne, powszechnie stosowane w rurociągach pomocniczych elektrowni.

Stal nierdzewna SS304 / SS316: Woda, słaby kwas i alkaliczny płyn chemiczny.

Stal nierdzewna duplex: Woda morska, solanka i środowiska silnie korozyjne.

Stal stopowa: Warunki pracy w wysokiej temperaturze, wysokim ciśnieniu i procesie wodorowym.

4. Wybierz odpowiedni rodzaj uszczelnienia gniazda

Konstrukcja gniazda ma bezpośredni wpływ na szczelność zamknięcia i żywotność urządzenia.

Miękkie siedzisko (PTFE, RPTFE, PEEK): Dobre właściwości uszczelniające, odporność na działanie substancji chemicznych, nadaje się do stosowania w środowisku o temperaturze poniżej 200℃.

Twarde siedzisko metal-metal: Odporne na wysoką temperaturę, odporne na ścieranie, do stosowania z parą, szybkimi płynami i mediami z zanieczyszczeniami cząsteczkowymi.

5. Określ formę połączenia rurociągu

Wybierz przyłącze końcowe na podstawie standardu instalacji, poziomu ciśnienia i częstotliwości konserwacji:

Połączenie kołnierzowe: łatwy demontaż, stabilne uszczelnienie, szeroko stosowane w rurociągach przemysłowych o dużych rozmiarach

Przyłącze gwintowane: Głównie zawory małych rozmiarów do pomocniczych rurociągów niskociśnieniowych

Połączenie spawane doczołowo i gniazdowo: doskonała szczelność, odpowiednie do wysokiego ciśnienia, wysokiej temperatury i łatwopalnych mediów niebezpiecznych

6. Wybierz typ siłownika

Dopasuj siłowniki zgodnie z wymaganiami automatycznego sterowania systemami rurociągowymi:

Zawór kulowy ręczny (obsługa za pomocą uchwytu/przekładni): Do rurociągów z rzadkim przełączaniem

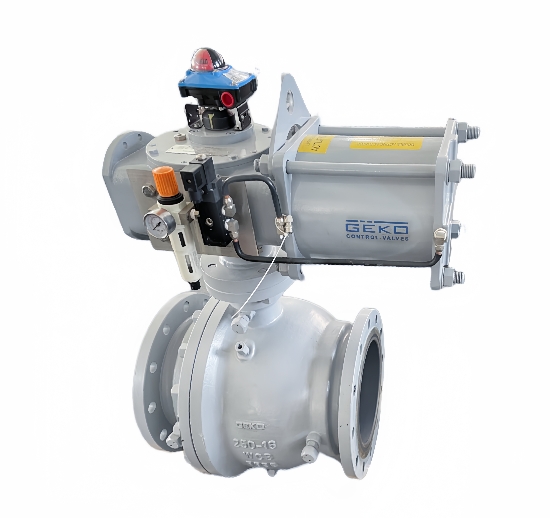

Pneumatyczny zawór kulowy: szybkie działanie, opcjonalna konstrukcja przeciwwybuchowa, główny wybór dla zautomatyzowanych linii produkcyjnych

Zawór kulowy elektryczny: odpowiedni do miejsc bez sprężonego powietrza, łatwy do zdalnego sterowania PLC

Siłownik hydrauliczny: Do zaworów kulowych o dużej średnicy i wysokim momencie obrotowym

7. Sprawdź podstawowe konfiguracje pomocnicze bezpieczeństwa

W przypadku rurociągów z medium niebezpiecznym nie można pominąć standardowych akcesoriów bezpieczeństwa:

Konstrukcja ognioodporna

Urządzenie antystatyczne

Trzonek odporny na wybuch

Urządzenie blokujące otwieranie/zamykanie

8. Zrównoważyć koszt początkowy i długoterminową wydajność usługi

Wielu nabywców zwraca uwagę na niskie ceny zakupu. Tanie zawory kulowe często wykorzystują gorszej jakości surowce i są poddawane nieostrożnej obróbce. Chociaż początkowy koszt inwestycji jest niski, częsta wymiana części, usuwanie wycieków i przerwy w produkcji znacznie podniosą koszty całkowite.

Zaleca się kompleksową ocenę żywotności, cyklu konserwacji, dostępności części zamiennych i wsparcia posprzedażowego producenta.

9. Zweryfikuj kwalifikacje i certyfikację dostawcy

Standardowe certyfikaty gwarantują jakość produktu w projektach rurociągów przemysłowych:

Wymagane certyfikaty: API 6D, ISO, CE, certyfikat ognioodporności. Sprawdź, czy producent może dostarczyć raporty z badań materiałów (MTR), dokumenty z inspekcji i wsparcie techniczne na miejscu.

Wniosek

Zakup zaworów kulowych do systemów rurociągowych wiąże się z systematyczną oceną warunków pracy, konstrukcji zaworu, materiałów, uszczelnień, sposobów połączeń, siłowników i projektów zabezpieczeń, a nie tylko z porównywaniem cen i rozmiarów.

GEKO Valve dostarcza kompletną serię zaworów kulowych z pływającym zaworem kulowym, zaworów kulowych z czopem, zaworów kulowych trzyczęściowych oraz zaworów kulowych z górnym wejściem, dostępnych w zróżnicowanych wersjach materiałowych. Zapewniamy wsparcie techniczne dla projektów systemów rurociągowych w branży energetycznej, petrochemicznej, uzdatniania wody i gazowej. Skontaktuj się z naszym zespołem inżynierów, aby uzyskać profesjonalną konsultację w zakresie zaopatrzenia w zawory kulowe.
