Zawory kulowe: kompleksowy przewodnik wyboru

Zawory kulowe to podstawowe elementy sterowania przepływem cieczy w nowoczesnych systemach rurociągów przemysłowych, cenione za wyjątkową szczelność, szybką pracę w zakresie ćwierć obrotu, kompaktową konstrukcję i długą żywotność. Od rurociągów komercyjnych po ciężkie zakłady naftowe i gazowe, petrochemiczne i energetyczne, przemysłowe zawory kulowe zapewniają niezawodną izolację i regulację przepływu w niezliczonych warunkach procesowych. Dobór profesjonalnego zaworu kulowego ma kluczowe znaczenie dla wyeliminowania wycieków z rurociągów, zmniejszenia strat ciśnienia, uniknięcia zakleszczenia się urządzeń i minimalizacji długoterminowych kosztów konserwacji. Ten kompleksowy przewodnik szczegółowo omawia klasyfikację zaworów kulowych, podstawowe parametry eksploatacyjne, zastosowania branżowe oraz oficjalne standardy doboru, aby pomóc inżynierom i nabywcom w precyzyjnym doborze zaworów do wszystkich scenariuszy pracy.

1. Pełna klasyfikacja przemysłowych zaworów kulowych

Przemysłowe zawory kulowe są klasyfikowane według mechanizmu konstrukcyjnego, specyfikacji otworu, konfiguracji uszczelnienia i trybu pracy. Każda kategoria charakteryzuje się unikalnymi zaletami i wyjątkowymi warunkami pracy:

• 1.1 Klasyfikacja strukturalna: zawór kulowy pływający i zawór kulowy mocowany na czopie

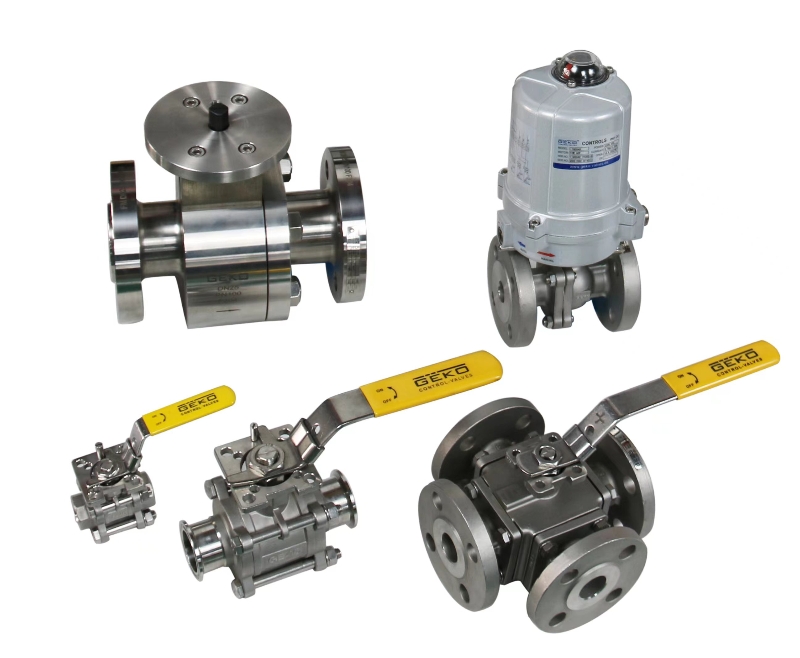

Zawory kulowe pływające wykorzystują konstrukcję swobodnie pływającej kuli, charakteryzującą się prostą, zwartą konstrukcją i niskimi kosztami. Kula porusza się nieznacznie pod średnim ciśnieniem i ściśle dociska do uszczelnienia za zaworem, zapewniając szczelne zamknięcie. Taka konstrukcja jest idealna do małych rurociągów konwencjonalnych o niskim i średnim ciśnieniu, szeroko stosowana do ogólnej izolacji i konwencjonalnej kontroli przepływu w systemach uzdatniania wody, HVAC i instalacjach z lekką chemikaliami.

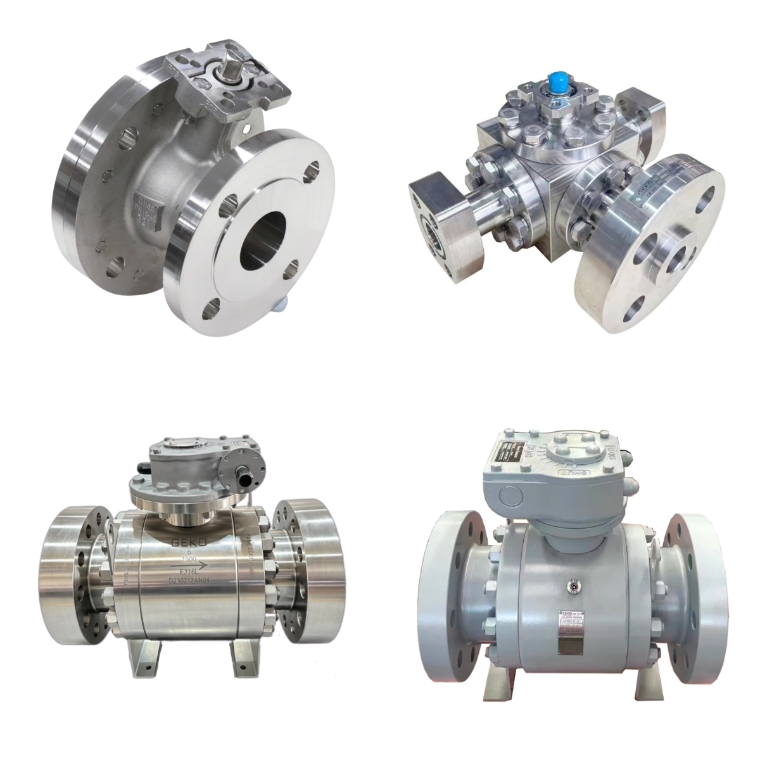

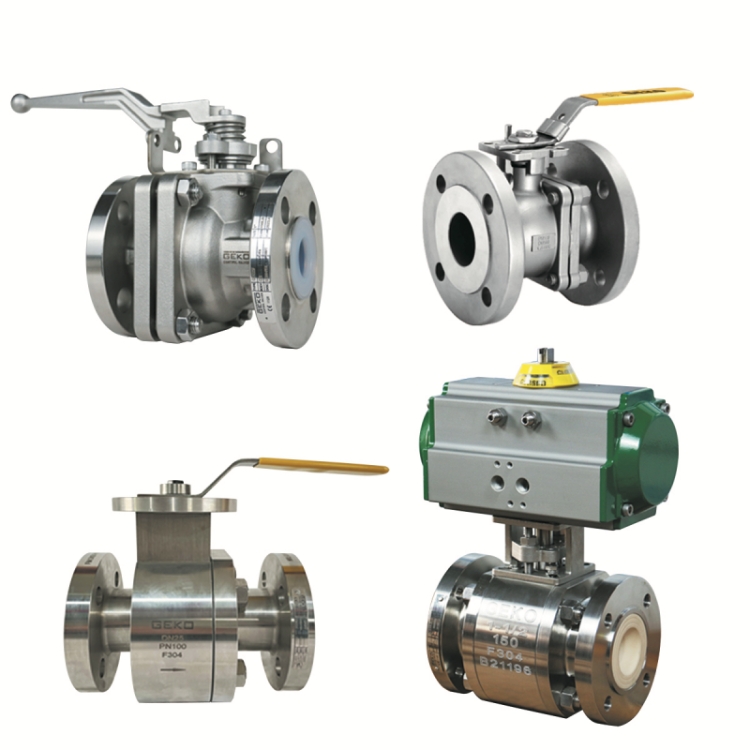

Zawory kulowe z mocowaniem na czopie posiadają podwójne, górne i dolne, stałe podparcie na czopie, co całkowicie blokuje kulę. Taka konstrukcja przenosi obciążenie średnim ciśnieniem na wał czopa zamiast na gniazdo uszczelniające, skutecznie zmniejszając moment obrotowy i zużycie gniazda. Jest to preferowane, wytrzymałe rozwiązanie dla dużych, wysokociśnieniowych rurociągów przemysłowych o dużej liczbie cykli, dominujących w dalekosiężnym transporcie ropy naftowej i gazu, rafinacji petrochemicznej oraz w systemach ciężkiego przemysłu.

• 1.2 Klasyfikacja otworu: zawór kulowy z pełnym i zmniejszonym otworem

Zawory kulowe pełnoprzelotowe zostały zaprojektowane z prostym otworem przelotowym dopasowanym do średnicy wewnętrznej rury, co zapewnia niemal zerowy opór przepływu i minimalny spadek ciśnienia w przemysłowym zaworze kulowym. W pełni wspierają one procesy przedmuchiwania i czyszczenia rurociągów, co czyni je niezbędnymi w rurociągach przesyłowych o wysokim przepływie, głównych liniach procesowych oraz systemach o rygorystycznych wymaganiach dotyczących oszczędności energii i niskich strat.

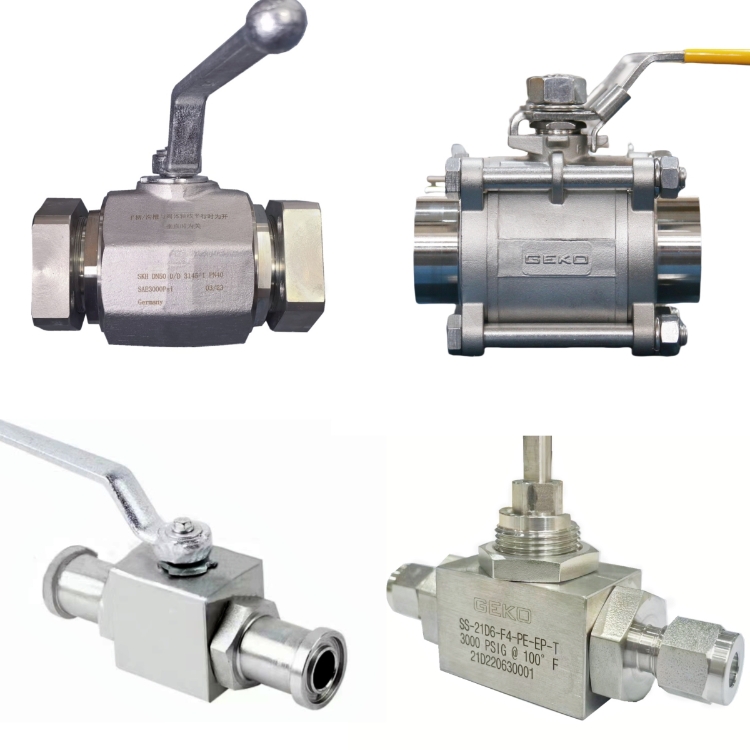

Zawory kulowe o zmniejszonym otworze przelotowym charakteryzują się opływową konstrukcją o zmniejszonym otworze, co przekłada się na niższą wagę, mniejszą objętość i niższe koszty produkcji. Pomimo nieco mniejszego kanału przepływu, zawory te w pełni spełniają konwencjonalne wymagania dotyczące izolacji i kontroli przepływu. To najbardziej ekonomiczny wybór dla standardowych rurociągów przemysłowych, bez konieczności czyszczenia za pomocą tłoków i bez konieczności stosowania bardzo niskich spadków ciśnienia.

• 1.3 Klasyfikacja uszczelnień: Zawór kulowy z gniazdem metalowym i z gniazdem miękkim

Zawory kulowe z miękkim uszczelnieniem wykorzystują wysokowydajne materiały uszczelniające z PTFE i kompozytów polimerowych, zapewniając absolutny brak przecieków w normalnych warunkach temperatury i w warunkach czystego medium. Dzięki niskiemu tarciu i elastycznej charakterystyce przełączania, nadają się do czystej wody, sprężonego powietrza, gazu ziemnego i nieściernych mediów chemicznych, zapewniając stabilną i niezawodną codzienną pracę.

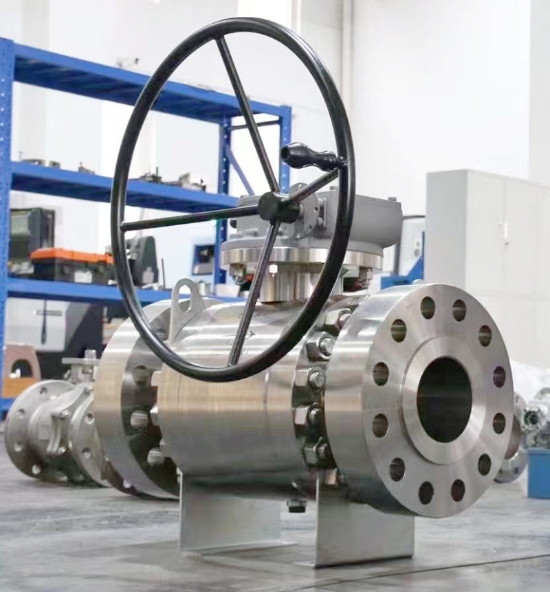

Zawory kulowe z metalowym gniazdem posiadają powierzchnie uszczelniające wykonane z twardego stopu, charakteryzujące się doskonałą odpornością na wysokie temperatury, wysokie ciśnienie i ścieranie. Stabilnie dostosowują się do trudnych warunków pracy, takich jak cykle termiczne w wysokich temperaturach, ścierne zawiesiny i media korozyjne, całkowicie rozwiązując problemy starzenia się, odkształcania i awarii miękkich uszczelnień w trudnych warunkach przemysłowych.

• 1.4 Klasyfikacja napędowa: zawór kulowy ręczny i sterowany

Ręczne zawory kulowe są wyposażone w uchwyty lub przekładnie, odpowiednie do ręcznej obsługi o niskiej częstotliwości, charakteryzującej się niskim kosztem i prostą konserwacją. W nowoczesnych zautomatyzowanych systemach przemysłowych, zawory kulowe z napędem pneumatycznym i elektrycznym są powszechnie stosowane. Pneumatyczne zawory kulowe zapewniają dużą prędkość przełączania i doskonałą ochronę przeciwwybuchową, dostosowując się do łatwopalnych i niebezpiecznych środowisk pracy. Elektryczne zawory kulowe umożliwiają precyzyjną modulację przepływu i zdalne przesyłanie sygnału, idealnie współpracując ze sterownikami PLC, systemami SCADA i inteligentnymi systemami sterowania rurociągami.

2. Podstawowe parametry wydajności do wyboru profesjonalistów

Dokładny dobór zaworu kulowego opiera się na standaryzowanej weryfikacji parametrów, a nie na prostym dopasowaniu rozmiaru. Kluczowe parametry decydujące o przydatności zaworu to:

- Przepustowość (wartość Cv): Profesjonalne obliczenia Cv zaworów kulowych zapewniają, że przepustowość zaworu odpowiada zapotrzebowaniu przepływu w systemie, zapobiegając powstawaniu wąskich gardeł i nadmiernym stratom ciśnienia w rurociągu.

- Ocena ciśnienia i temperatury: Dopasuj klasę ciśnienia zaworu i stopień odporności na temperaturę zgodnie z maksymalnym ciśnieniem roboczym i ekstremalną temperaturą medium, aby zapobiec uszkodzeniu uszczelnienia i odkształceniu zaworu.

- Dopasowanie momentu obrotowego siłownika: naukowe obliczenie momentu obrotowego siłownika zaworu kulowego na podstawie rzeczywistej różnicy ciśnień w celu zapewnienia odpowiedniej mocy przełączania i uniknięcia zacięć lub niepełnego otwarcia/zamknięcia zaworu.

- Średnia zgodność: Wybierz materiały uszczelniające i korpusu w zależności od średniej odporności na korozję, ścieranie i lepkość, aby uzyskać długotrwałą stabilną pracę.

3. Reguły dopasowywania aplikacji branżowych

Różne gałęzie przemysłu charakteryzują się odmiennymi cechami procesów, które wymagają ukierunkowanych schematów konfiguracji zaworów kulowych:

- Systemy uzdatniania wody i HVAC: Zastosowanie miękkich, pływających zaworów kulowych i zaworów kulowych o zmniejszonym otworze, równoważących koszty, stabilności uszczelnienia i niskich kosztów konserwacji.

- Przesył ropy naftowej i gazu: Priorytetem są zawory kulowe z pełnym otworem, montowane na czopach, aby spełnić wymagania dotyczące dużego przepływu, niskich strat i konserwacji rurociągów za pomocą przepychaczy.

- Przemysł petrochemiczny i chemiczny: Wdrażanie zaworów kulowych z gniazdami metalowymi i zaworów kulowych odpornych na korozję do mediów procesowych o wysokiej temperaturze, żrących i ściernych.

- Energetyka cieplna i metalurgia: należy stosować zawory kulowe z metalowym gniazdem, odporne na wysokie temperatury i zużycie, aby dostosować się do pary, spalin o wysokiej temperaturze i żużla.

- Inteligentny przemysł produkcyjny: wyposażenie zaworów kulowych z napędem pneumatycznym i elektrycznym w celu umożliwienia automatycznej kontroli, zdalnego monitorowania i inteligentnego zarządzania rurociągami.

4. Zaawansowane wskazówki dotyczące wyboru, aby uniknąć ryzyka operacyjnego

Aby w pełni opanować dobór zaworów kulowych, konieczne jest uniknięcie typowych nieporozumień i opracowanie standardowej logiki doboru:

- Nigdy nie wybieraj zaworów wyłącznie na podstawie nominalnego rozmiaru rury; zawsze sprawdź współczynnik przepływu Cv, aby zapobiec niewystarczającej przepustowości i nadmiernemu spadkowi ciśnienia w przemysłowych zaworach kulowych.

- Rozróżnij granice zastosowań konstrukcji pływających i czopowych: zawory kulowe pływające do małych rurociągów niskociśnieniowych, zawory kulowe montowane na czopach do dużych, wysokociśnieniowych systemów o dużej wytrzymałości.

- Należy ściśle oddzielić zastosowania uszczelnień miękkich i metalowych: uszczelnienia miękkie są przeznaczone do mediów czystych w normalnej temperaturze, uszczelnienia metalowe są przeznaczone do mediów o wysokiej temperaturze, ściernych i żrących.

- Zachowaj odpowiedni margines bezpieczeństwa dla momentu obrotowego siłownika w warunkach dużej różnicy ciśnień, aby wyeliminować ryzyko awarii przełączania.

- W przypadku rurociągów wymagających czyszczenia tłokiem należy wybrać zawory pełnoportowe, aby zapewnić późniejszą bezproblemową konserwację.

5. Profesjonalne rozwiązania w zakresie zaworów kulowych GEKO Valve

Jako profesjonalny producent zaworów przemysłowych, GEKO Valve oferuje pełną gamę wysokowydajnych zaworów kulowych, obejmującą zawory kulowe z pływającym przelotem, zawory kulowe z czopem, zawory kulowe z pełnym i zmniejszonym przelotem, zawory kulowe z metalowym gniazdem oraz niestandardowe zestawy zaworów kulowych z napędem. Oferujemy kompleksowe, profesjonalne usługi, w tym obliczanie współczynnika Cv zaworu kulowego i weryfikację momentu obrotowego siłownika, skutecznie kontrolując straty ciśnienia w systemie oraz zapewniając stabilną i wydajną pracę zaworów w złożonych warunkach przemysłowych. Wszystkie produkty są zgodne z międzynarodowymi normami branżowymi, obsługując globalne projekty rurociągów przemysłowych, zapewniając wysoką jakość, niską awaryjność i długą żywotność.
