Zawory kulowe pływające a zawory kulowe mocowane na czopie: Jak wybrać odpowiedni zawór kulowy do swojego systemu

Przy doborze zaworów kulowych do przemysłowych systemów rurociągowych, jedną z najważniejszych decyzji inżynierskich jest wybór między zaworami kulowymi z kulą pływającą a zaworami kulowymi z mocowaniem na czopie. Chociaż oba typy zaworów należą do rodziny zaworów kulowych ćwierćobrotowych i zapewniają szczelność odcięcia, ich mechanizmy podtrzymujące kulę znacząco różnią się pod względem dopuszczalnego ciśnienia, zakresu rozmiarów, momentu obrotowego, żywotności i całkowitego kosztu projektu. Firma GEKO Valve produkuje oba typy zaworów dla przemysłu naftowego i gazowego, petrochemicznego, energetycznego, uzdatniania wody i przetwórczego. Zrozumienie ich podstawowych zasad działania, zalet i wad pomaga inżynierom uniknąć błędów wynikających z błędnych specyfikacji i obniżyć długoterminowe koszty konserwacji.

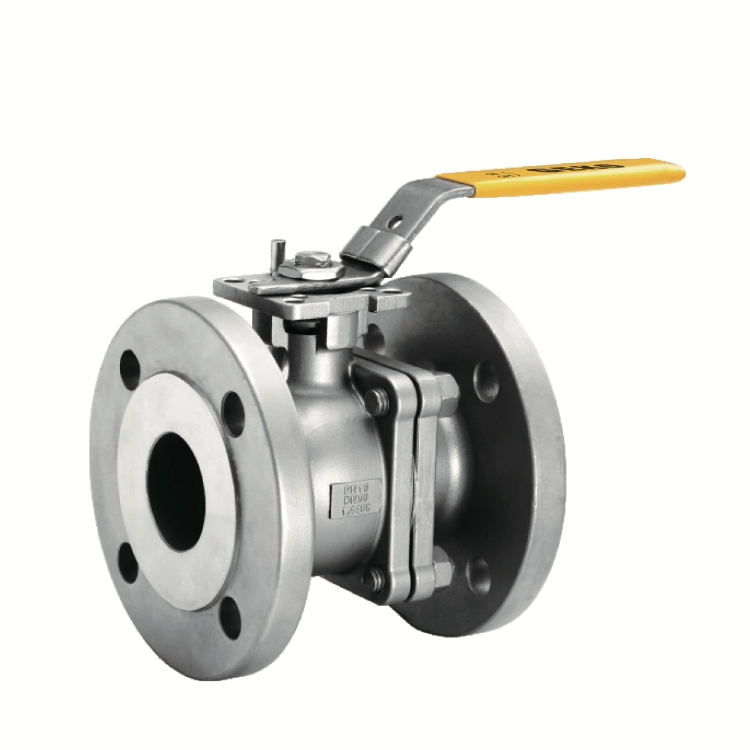

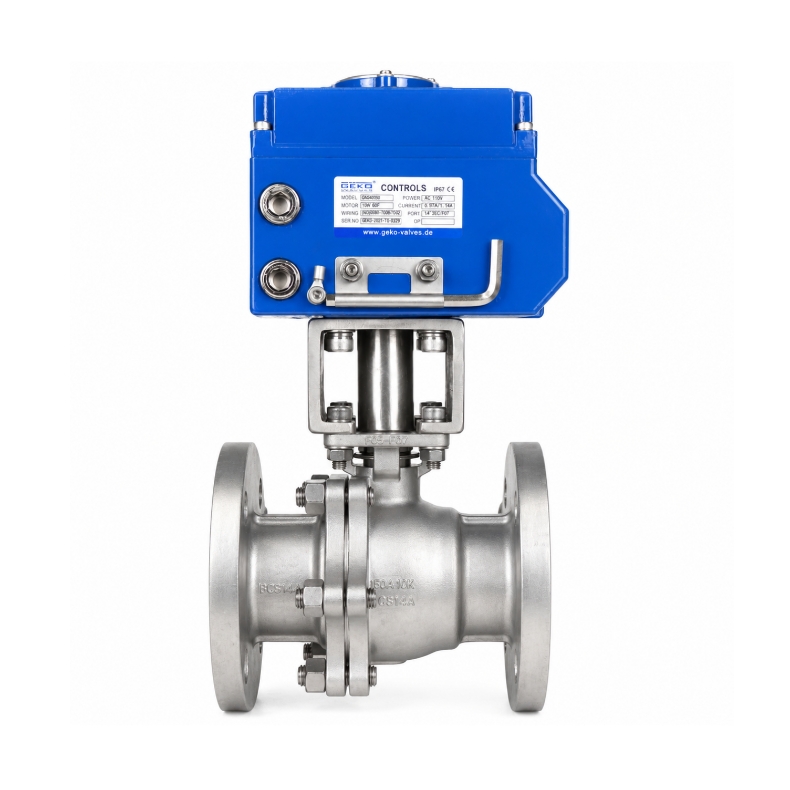

Co to jest zawór kulowy pływający

W zaworze kulowym z ruchomą kulą kula nie jest blokowana mechanicznie od dołu. Jest utrzymywana w pozycji wyłącznie poprzez ściskanie dwóch pierścieni osadczych. Podczas zamykania zaworu ciśnienie w rurociągu delikatnie dociska kulę w kierunku dolnego gniazda, tworząc szczelne uszczelnienie wspomagane ciśnieniem.

• - Prosta konstrukcja wewnętrzna z mniejszą liczbą komponentów
• - Skuteczność uszczelnienia poprawia się wraz ze wzrostem ciśnienia roboczego w dopuszczalnym zakresie
• - Ekonomiczne rozwiązanie do ogólnych zastosowań przemysłowych
• - Pod wpływem wysokiego ciśnienia moment obrotowy znacznie wzrasta; wysokie ciśnienie może powodować przeciążenie i uszkodzenie miękkich siedzisk

Typowy zakres: małe i średnie rozmiary do DN150 (6 cali), klasy niskiego i średniego ciśnienia (klasa 150-300). Szeroko stosowane w rurociągach wodnych, ogólnego przetwarzania chemicznego i procesowych średniego ciśnienia.

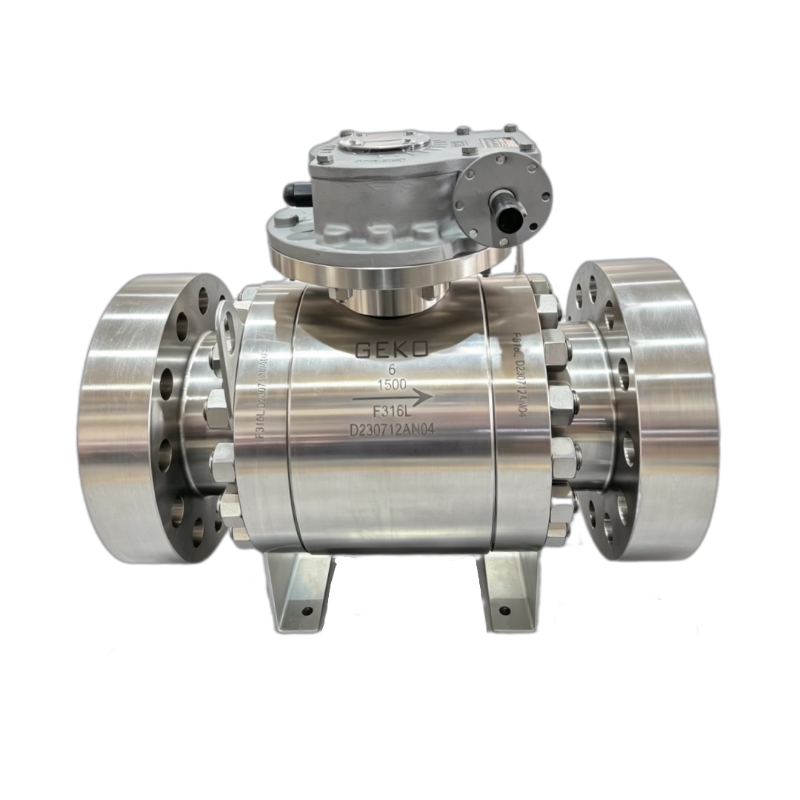

Czym jest zawór kulowy montowany na czopie

Zawór kulowy z mocowaniem czopowym charakteryzuje się kulą zamocowaną na górnym trzpieniu i dolnym wałku czopowym. Kula nie może się przesuwać pod wpływem ciśnienia cieczy. Uszczelnienie zapewniają sprężynowe pierścienie gniazdowe, które dociskają do nieruchomej powierzchni kuli, niezależnie od ciśnienia w przewodzie.

• - Obciążenie ciśnieniowe łożysk kulkowych przenoszone jest przez wałki czopowe zamiast gniazd zaworowych
• - Stabilny, niski moment obrotowy roboczy nawet przy wysokim ciśnieniu, doskonale nadaje się do sterowania pneumatycznego lub elektrycznego
• - Niezawodnie pracuje w instalacjach o dużym otworze i przy wysokim ciśnieniu; chroni gniazda przed nadmiernym ściskaniem
• - Bardziej złożona konstrukcja, wyższa inwestycja początkowa w porównaniu z typem pływającym

Typowy zakres: Rurociągi o dużej średnicy, wysokociśnieniowe klasy 600 i wyższej, praca w częstych cyklach. Główne zastosowania obejmują rurociągi przesyłowe ropy naftowej i gazu, instalacje rafineryjne, systemy procesowe elektrowni oraz krytyczne systemy izolacji.

Porównanie rdzeni: zawory kulowe pływające i mocowane na czopie

• - Podparcie kuli: Pływające – podtrzymywane wyłącznie przez siedziska; Mocowane na czopie – podtrzymywane przez trzpień i dolny wał czopa
• - Zasada uszczelnienia: Pływające – ciśnienie dociska kulkę do gniazda dolnego; Mocowane na czopie – sprężynowe gniazda przesuwają się w kierunku nieruchomej kuli
• - Optymalny rozmiar: Pływający: DN15-DN150; Mocowany na czopie: DN50 i więcej, aż do dużych rozmiarów otworów
• - Możliwość dostosowania ciśnienia: Pływające: niskie i średnie ciśnienie; Mocowane na czopie: średnie, wysokie i ekstremalne ciśnienie
• - Moment obrotowy roboczy: Pływający: moment obrotowy rośnie wraz z ciśnieniem; Mocowany na czopie: niski i stabilny moment obrotowy
• - Przydatność do automatyzacji: Pływające: wykonalne przy umiarkowanym ciśnieniu; Montaż na czopie: preferowane w zautomatyzowanych systemach wysokiego ciśnienia
• - Poziom kosztów: Pływający: niższy koszt zakupu; Montowany na czopie: wyższy koszt początkowy, niższy koszt konserwacji w całym cyklu życia

Przewodnik wyboru: Kiedy wybrać zawory kulowe pływające

Wybierz zawory kulowe pływające, jeśli Twój projekt spełnia większość poniższych warunków:

• - Rozmiar nominalny ≤ DN150 (6 cali)
• - Ciśnienie robocze mieści się w klasie ciśnienia niskiego do średniego (klasa 150-300)
• - Uniwersalne media procesowe: woda, lekkie chemikalia, sprężone powietrze
• - Obsługa ręczna lub automatyczna przy umiarkowanym ciśnieniu
• - Projekt kładzie nacisk na konkurencyjne koszty komponentów przy standardowych wymaganiach dotyczących niezawodności

Przewodnik wyboru: Kiedy wybrać zawory kulowe z mocowaniem czopowym

Określ zawory kulowe montowane na czopach dla następujących wymagających scenariuszy pracy:

• - Rurociągi o dużej średnicy ≥ DN200
• - Usługi wysokociśnieniowe: Klasa 600, Klasa 900 i wyższe ciśnienia

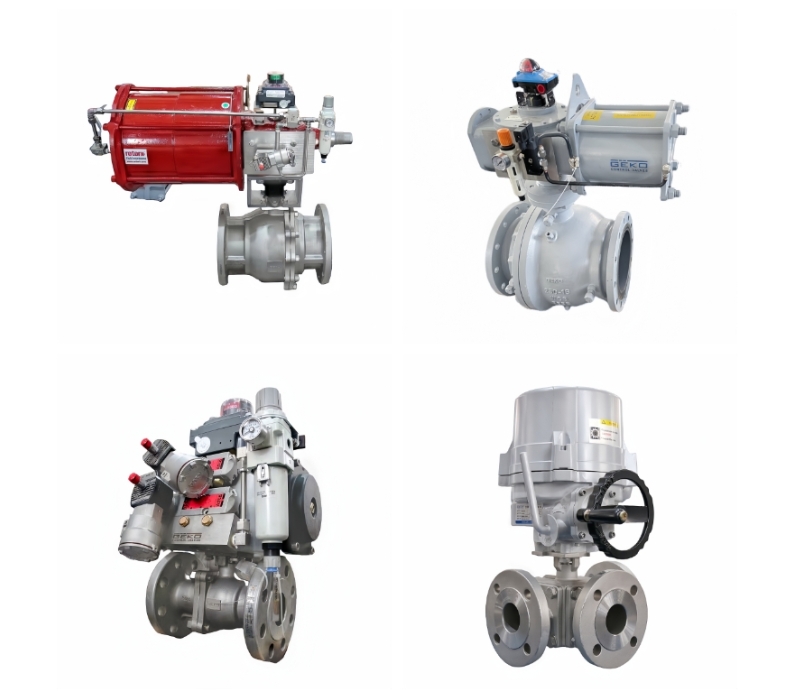

• - Systemy sterowania automatycznego z napędem pneumatycznym lub elektrycznym
• - Częste cykle otwierania i zamykania, krytyczne obowiązki izolacji bezpieczeństwa
• - Przesył ropy naftowej i gazu, rafinerie, elektrownie i ciężkie procesy chemiczne
• - W miejscach, gdzie wysokie ciśnienie nie może generować nadmiernego momentu obrotowego lub uszkadzać uszczelnień

Typowe pułapki selekcji, których należy unikać

Wiele usterek w terenie wynika z niedopasowania konstrukcji zaworu kulowego do rzeczywistych warunków pracy. Zawór kulowy pływający używany w instalacjach wysokociśnieniowych o dużej średnicy będzie wytwarzał nadmierny moment obrotowy, powodując zgniatanie gniazda i ryzyko wycieku. Chociaż zawory montowane na czopach mogą teoretycznie działać w instalacjach niskociśnieniowych o małej średnicy, generują one niepotrzebne dodatkowe koszty. Przed ostatecznym wyborem typu zaworu należy zawsze ocenić rozmiar, ciśnienie, wymagania dotyczące napędu i medium.

Wniosek

Nie ma uniwersalnej, „lepszej” konstrukcji pomiędzy zaworami kulowymi z ruchomym lub czopowym mocowaniem; właściwy wybór zależy w pełni od rozmiaru rurociągu, ciśnienia roboczego, trybu działania, właściwości medium i budżetu projektu. Zawory kulowe z ruchomym mocowaniem zapewniają prostą i ekonomiczną wydajność w przypadku małych, średniociśnieniowych rurociągów przemysłowych. Zawory kulowe z mocowaniem czopowym doskonale sprawdzają się w zautomatyzowanych systemach procesowych o dużym prześwicie, wysokociśnieniowych i krytycznych, oferując stabilny moment obrotowy i wydłużoną żywotność. Firma GEKO Valve dostarcza zawory kulowe z ruchomym i czopowym mocowaniem w różnych klasach ciśnienia, materiałach korpusu i opcjach działania, aby sprostać zróżnicowanym wymaganiom projektów przemysłowych.
