Łatwy wybór zaworów kulowych: typy, zastosowania i wskazówki

Zawory kulowe to najbardziej wszechstronne i powszechnie stosowane elementy sterowania przepływem cieczy w przemysłowych systemach rurociągowych. Znane z szybkiej pracy (ćwierć obrotu), szczelnego zamknięcia, kompaktowej konstrukcji i długiej żywotności, zastępują tradycyjne zasuwy i zawory grzybkowe w większości rurociągów procesowych. Jednak przy dziesiątkach typów zaworów kulowych i zróżnicowanych warunkach pracy, wielu inżynierów boryka się z problemem niewłaściwego doboru modelu, co prowadzi do wycieków, wysokich strat ciśnienia, zacinania się siłownika lub skrócenia żywotności. Niniejszy przewodnik upraszcza dobór przemysłowych zaworów kulowych poprzez posortowanie podstawowych klasyfikacji, dopasowanie do zastosowań przemysłowych i podsumowanie praktycznych wskazówek dotyczących wyboru dla początkujących i profesjonalnych zespołów zakupowych.

1. Typowe typy przemysłowych zaworów kulowych

Zawory kulowe można podzielić ze względu na konstrukcję, średnicę otworu, metodę uszczelnienia i sposób działania. Każdy typ ma ustalone scenariusze zastosowania i ograniczenia wydajności:

• 1.1 Zawór kulowy pływający i zawór kulowy montowany na czopie

Zawory kulowe pływające charakteryzują się ruchomą, swobodną strukturą kuli, co przekłada się na prostotę konstrukcji i niższe koszty. Pod wpływem średniego ciśnienia kula porusza się swobodnie i dociska ściśle do gniazda wylotowego, zapewniając szczelność. Ten typ idealnie nadaje się do małych, nisko- i średniociśnieniowych rurociągów konwencjonalnych, do ogólnej izolacji i kontroli przepływu.

Zawory kulowe z mocowaniem czopowym wykorzystują górne i dolne, stałe konstrukcje wsporcze z czopem. Kula jest blokowana w pozycji, co znacznie zmniejsza moment obrotowy i tarcie w gnieździe. Zawory te skutecznie dostosowują się do warunków pracy o dużych gabarytach, wysokim ciśnieniu i wysokiej częstotliwości cykli, stanowiąc główny zawór kulowy do rurociągów o dużej wytrzymałości w systemach przesyłu ropy naftowej i gazu, petrochemii i przesyłu dalekobieżnego.

• 1.2 Zawór kulowy pełnoprzelotowy i zawór kulowy o zmniejszonym otworze

Zawory kulowe pełnoprzelotowe mają średnicę wewnętrzną zgodną ze średnicą rury, co zapewnia niemal zerowy opór przepływu i wyjątkowo niski spadek ciśnienia. Są one pomocne w czyszczeniu rurociągów metodą pigging i są szeroko stosowane w rurociągach przesyłowych o dużym przepływie i systemach wymagających minimalnych strat energii.

Zawory kulowe o zmniejszonym otworze przelotowym charakteryzują się mniejszym, opływowym otworem. Dzięki mniejszej wadze i niższym kosztom produkcji spełniają codzienne wymagania dotyczące izolacji dla większości konwencjonalnych rurociągów i pomagają przedsiębiorstwom oszczędzać na inwestycjach bez konieczności ścisłego przestrzegania wymogów niskiego spadku ciśnienia.

• 1.3 Zawór kulowy z gniazdem metalowym i zawór kulowy z gniazdem miękkim

Zawory kulowe z miękkim uszczelnieniem wykorzystują PTFE lub miękkie materiały uszczelniające z polimeru, aby zapewnić szczelność i zerowy wyciek w temperaturze pokojowej. Nadają się do czystej wody, powietrza, gazu i nieściernych, konwencjonalnych mediów chemicznych, zapewniając doskonałą stabilność uszczelnienia i niski moment obrotowy.

Zawory kulowe z metalowym gniazdem posiadają powierzchnie uszczelniające wykonane z twardego stopu, charakteryzujące się wysoką odpornością na temperaturę, wysokie ciśnienie i ścieranie. Są odporne na działanie ściernych zawiesin, cykli termicznych i mediów korozyjnych o wysokiej temperaturze, rozwiązując problemy starzenia się i awarii miękkich uszczelnień w trudnych warunkach przemysłowych.

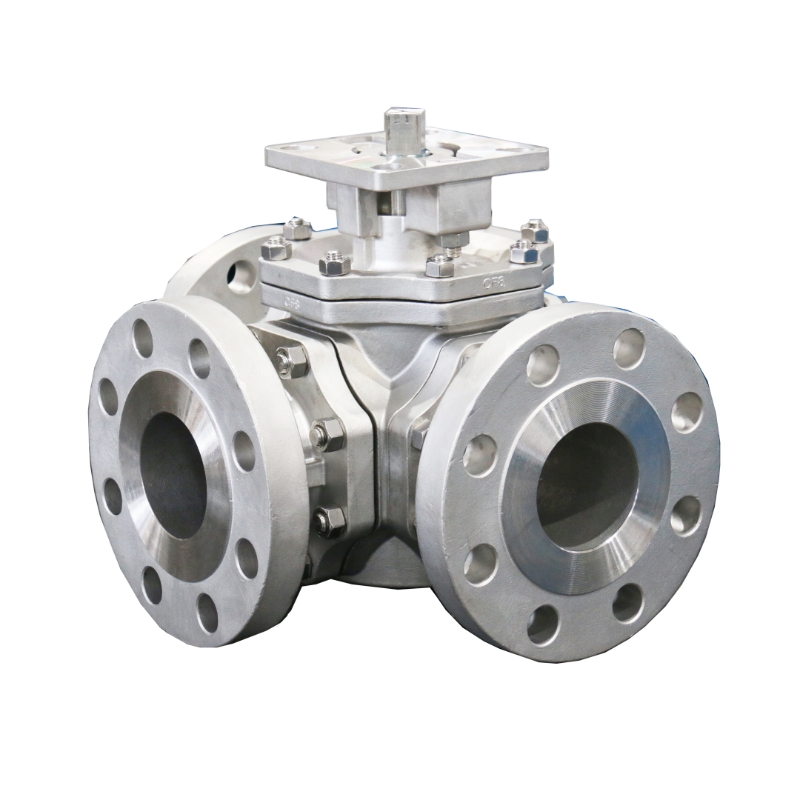

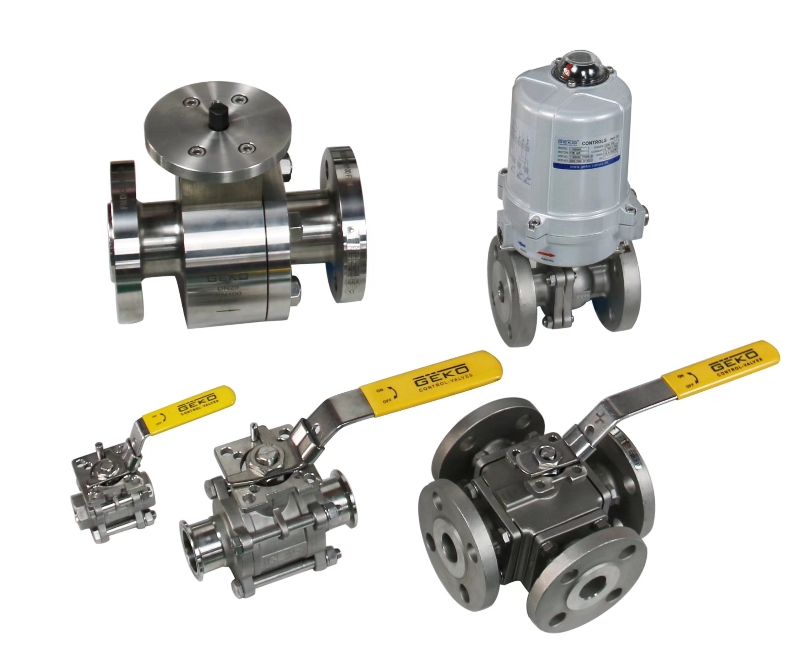

• 1.4 Zawory kulowe ręczne i sterowane

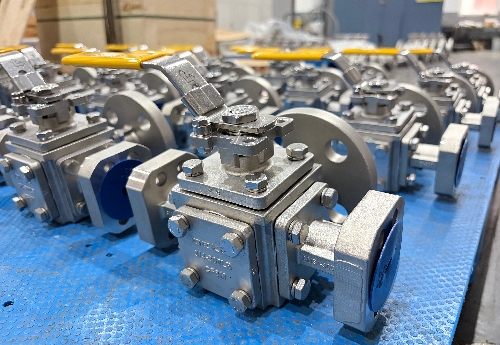

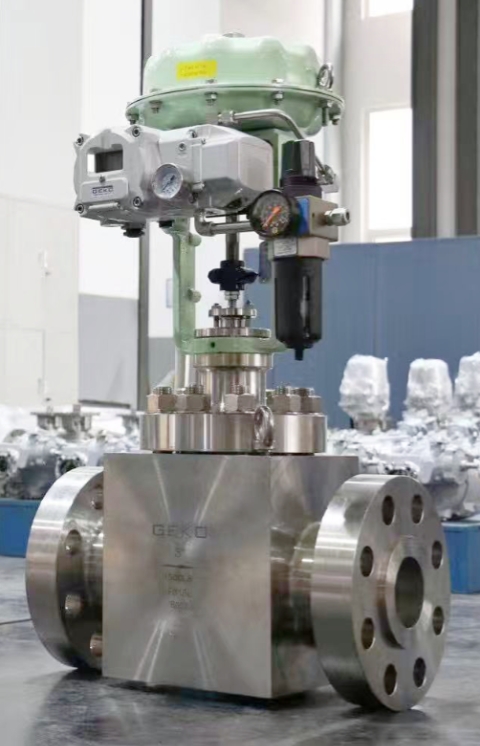

Ze względu na tryb pracy, zawory kulowe dzielą się na ręczne i automatyczne. Ręczne zawory kulowe są proste i ekonomiczne w rurociągach o niskiej częstotliwości pracy. W inteligentnych systemach przemysłowych, zawory kulowe z napędem pneumatycznym i elektrycznym są powszechnym wyborem. Pneumatyczne zawory kulowe oferują szybkie przełączanie i są odporne na wybuchy w niebezpiecznych warunkach pracy, natomiast elektryczne zawory kulowe umożliwiają zdalne sterowanie i precyzyjną regulację przepływu, współpracując z systemami PLC i SCADA.

2. Typowe zastosowania przemysłowe zaworów kulowych

Różne typy zaworów kulowych odpowiadają specyficznym zastosowaniom przemysłowym. Dopasowanie zaworów do specyfiki danej branży stanowi podstawę prawidłowego doboru:

- Uzdatnianie wody i HVAC: Zawory kulowe z miękkim gniazdem i zawory kulowe o zmniejszonym otworze są preferowane w rurociągach zaopatrzenia w wodę, odprowadzania wody i centralnego obiegu klimatyzacji ze względu na opłacalność i stabilne uszczelnienie.

- Przemysł chemiczny i petrochemiczny: Media korozyjne i procesy wymagające wysokiej temperatury wymagają zaworów kulowych z metalowym gniazdem i zaworów kulowych z wykładziną antykorozyjną; w rurociągach przesyłowych wysokiego ciśnienia stosuje się zawory kulowe mocowane na czopach.

- Rurociągi naftowe i gazowe: Zawory kulowe pełnoprzelotowe i wytrzymałe zawory kulowe z czopem są powszechnie stosowane w celu zapewnienia swobodnego przesyłu medium i wspomagania konserwacji rurociągów metodą tłoczenia.

- Energetyka i metalurgia: Para o wysokiej temperaturze, żużel i media ścierne wymagają stosowania zaworów kulowych z uszczelnieniami metalowymi odpornymi na zużycie, aby wytrzymać trudne warunki pracy i wydłużyć żywotność.

- Inteligentna zautomatyzowana fabryka: Zawory kulowe sterowane pneumatycznie i elektrycznie umożliwiają automatyczne przełączanie i zdalne monitorowanie, nadają się do systemów rurociągowych o produkcji wsadowej i ciągłej.

3. Praktyczne wskazówki dotyczące wyboru zaworu kulowego (dla początkujących)

Uprość proces selekcji, stosując się do poniższych podstawowych zasad, aby uniknąć większości błędów inżynieryjnych:

- Najpierw sprawdź warunki pracy: określ rodzaj medium, temperaturę, ciśnienie i częstotliwość pracy. W przypadku wysokich temperatur i ścierania należy wybrać gniazda metalowe; w przypadku mediów o normalnej temperaturze należy wybrać gniazda miękkie.

- Wybierz konstrukcję pod kątem ciśnienia i rozmiaru: W przypadku małych rozmiarów i niskiego ciśnienia należy stosować konstrukcję z ruchomą kulą; w przypadku dużych rozmiarów i wysokiego ciśnienia należy wybrać zawór kulowy montowany na czopie.

- Dobierz rodzaj otworu do zapotrzebowania przepływu: Przy dużym przepływie, niskim spadku ciśnienia i wymaganiach dotyczących czyszczenia wybierz zawór kulowy pełnoprzelotowy; w przypadku ogólnej izolacji wybierz zawór o zmniejszonym otworze, aby obniżyć koszty.

- Rozsądna konfiguracja trybu sterowania: W środowiskach zagrożonych wybuchem priorytetem jest sterowanie pneumatyczne; w scenariuszach zdalnego, inteligentnego sterowania wybierane jest sterowanie elektryczne.

- Weryfikacja przepustowości i momentu obrotowego: Dokładne obliczenie współczynnika Cv zaworu kulowego i dopasowanie momentu obrotowego siłownika zaworu kulowego w celu zapobiegania zacięciom, niepełnemu przełączaniu lub niewystarczającemu przepływowi.

4. Jak uniknąć typowych błędów selekcji

Większość usterek zaworów wynika z nieprawidłowego doboru, a nie z problemów z jakością produktu. Unikaj tych typowych błędów:

Nie należy wybierać modeli wyłącznie na podstawie nominalnego rozmiaru rurociągu; niewystarczająca wartość współczynnika Cv spowoduje wąskie gardła przepływu w systemie i nadmierny spadek ciśnienia w przemysłowych zaworach kulowych. Nie należy stosować zaworów kulowych z miękkim gniazdem do mediów ściernych o wysokiej temperaturze, co doprowadzi do szybkiego starzenia się uszczelnień i wycieków. Nie należy montować siłowników o małym momencie obrotowym do rurociągów o dużej różnicy ciśnień, ponieważ może to skutkować niepłynną pracą zaworu. W przypadku rurociągów przesyłowych na duże odległości i wymagających częstej konserwacji należy unikać zaworów kulowych o ograniczonym otworze, które nie nadają się do czyszczenia tłokiem.
