Czym jest zawór motylkowy i jakie są jego główne elementy?
Zawór motylkowy to popularne urządzenie do regulacji przepływu o ćwierćobrotowym obrocie, szeroko stosowane w miejskich i przemysłowych systemach rurociągowych do regulacji, dławienia lub całkowitego odcięcia przepływu cieczy. Jego smukła i lekka konstrukcja sprawia, że zajmuje znacznie mniej miejsca niż zawory kulowe lub zasuwy, szczególnie w przypadku rurociągów o dużej średnicy. Wielu nowych nabywców i inżynierów instalacji chce dokładnie zrozumieć, czym jest zawór motylkowy i jak poszczególne części wewnętrzne współpracują ze sobą, zapewniając niezawodną pracę. W tym artykule omówiono definicję, podstawową funkcję i wszystkie kluczowe elementy zaworu motylkowego. zawór motylkowy.
Definicja i podstawowa funkcja zaworu motylkowego
W najprostszej wersji zawór motylkowy steruje przepływem cieczy poprzez obrót okrągłej tarczy wewnątrz rurociągu. Obrót o 90 stopni przełącza zawór między pozycją całkowicie otwartą a całkowicie zamkniętą. Może on również pozostawać pod kątem pośrednim, dławiąc przepływ. Zawory motylkowe waflowe I zawory motylkowe są dwoma najpopularniejszymi stylami nadwozia, podczas gdy konstrukcje z przesunięciem, takie jak zawory motylkowe potrójnie offsetowe Zawory motylkowe obsługują wymagające zastosowania w wysokich temperaturach i ciśnieniach. Zawory motylkowe współpracują z wodą, powietrzem, gazem i wieloma mediami chemicznymi w branży uzdatniania wody, HVAC, energetyki i przetwórstwa chemicznego.
Kluczowe elementy zaworu motylkowego
1. Korpus zaworu

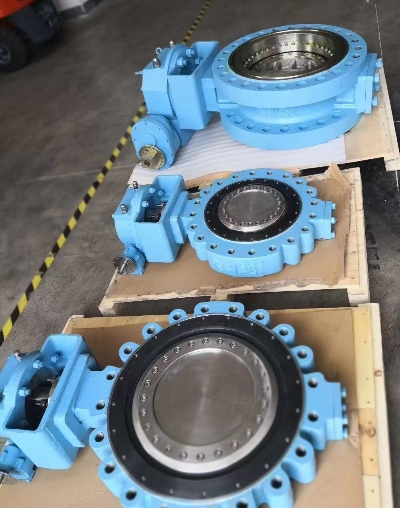

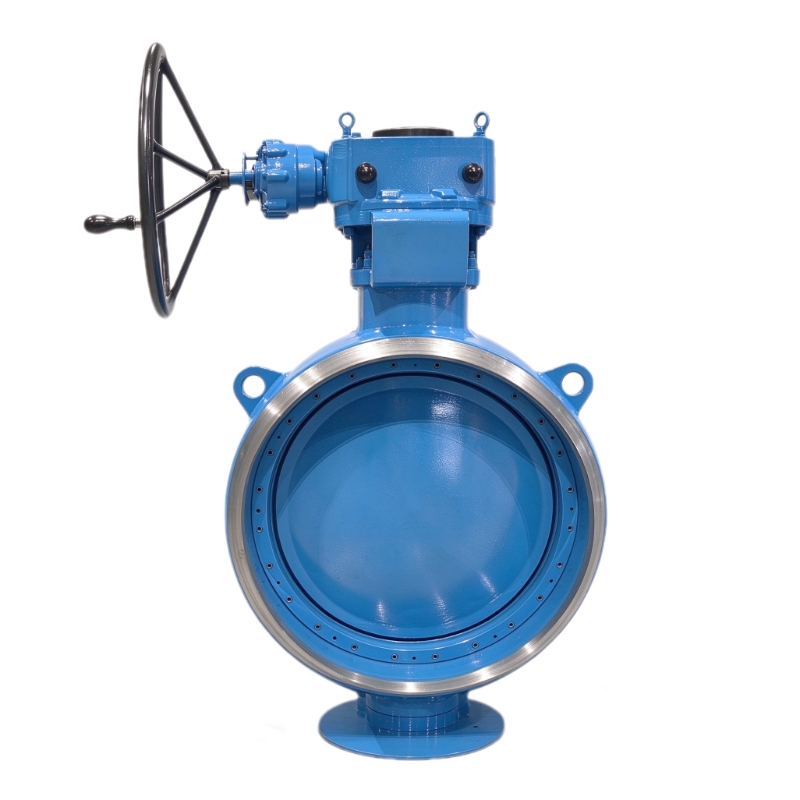

Korpus zaworu tworzy główną powłokę ciśnieniową i łączy się z rurociągiem. Korpusy typu wafer pasują między dwa kołnierze rurowe bez uchwytów śrubowych. Korpusy uchwytów posiadają gwintowane uchwyty wbudowane w zawór, które bezpiecznie mocują kołnierze. Wytrzymały zawory motylkowe z metalowym siedziskiem stosować korpusy z żeliwa, żeliwa sferoidalnego, stali nierdzewnej lub stali stopowej, aby wytrzymać trudne warunki pracy.
2. Motylkowy dysk

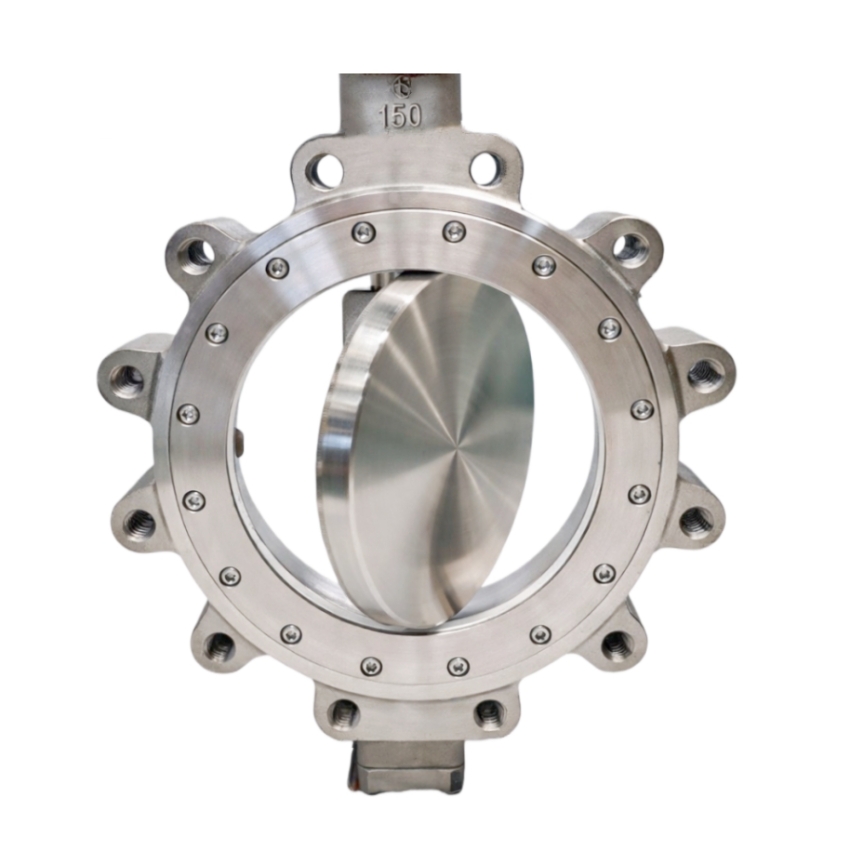

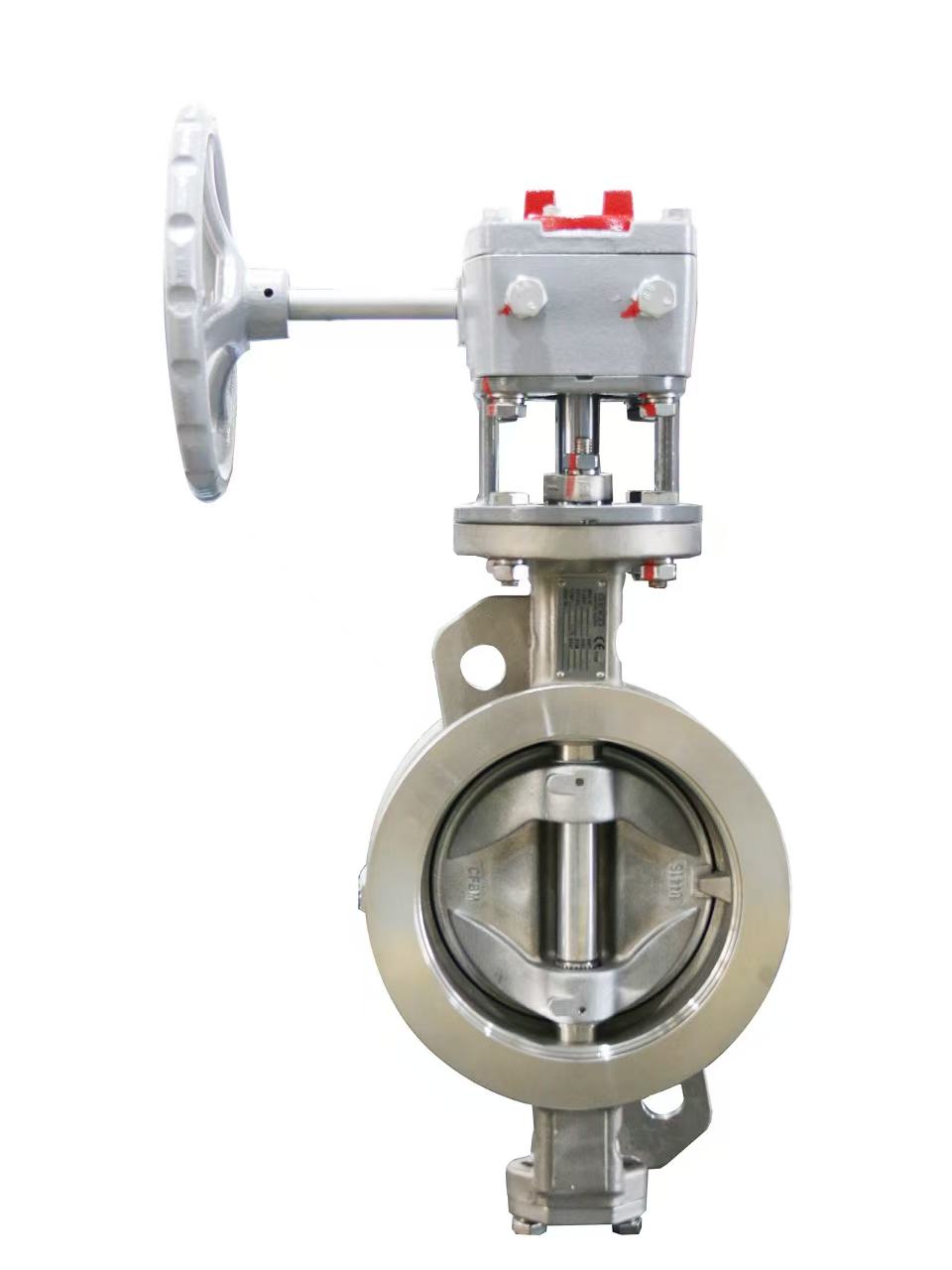

Dysk to okrągła płytka wewnątrz korpusu, która blokuje lub umożliwia przepływ cieczy. Obraca się ona wraz z trzpieniem zaworu. Kształt dysku bezpośrednio wpływa na opory przepływu. Zawory koncentryczne wykorzystują dysk płaski; zawory z podwójnym i potrójnym offsetem wykorzystują dyski profilowane, aby zmniejszyć tarcie gniazda podczas obrotu. W przypadku mediów korozyjnych dyski są powlekane lub wykonane ze stali nierdzewnej, aby wydłużyć ich żywotność.
3. Trzonek zaworu
Trzpień to wałek przechodzący przez korpus zaworu i mocno osadzony na tarczy. Przenosi on moment obrotowy z siłownika lub pokrętła, obracając tarczę. Większość trzpieni jest wykonana z wytrzymałej stali nierdzewnej, odpornej na skręcanie i korozję. Wiele konstrukcji wykorzystuje jednoczęściowe połączenie trzpienia i tarczy, aby wyeliminować luz i poprawić precyzję sterowania.
4. Pierścień uszczelniający/siedzisko

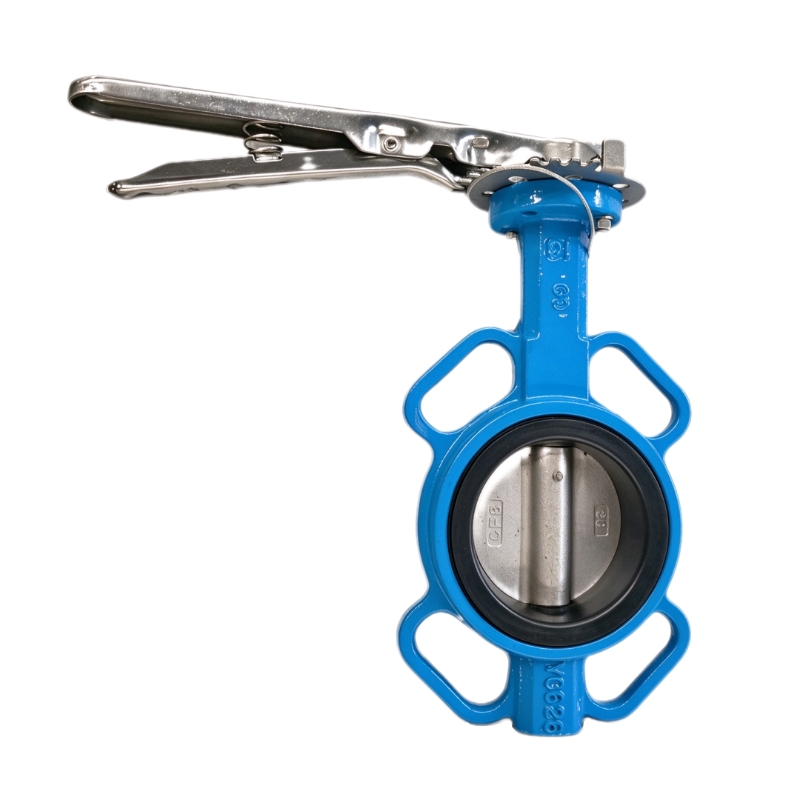

Siedzisko tworzy powierzchnię uszczelniającą pomiędzy tarczą a korpusem zaworu. Zawory motylkowe z miękkim siedziskiem Użyj gniazd elastomerowych, takich jak EPDM lub PTFE, aby zapewnić szczelne odcięcie dla mediów czystych. Wersje z gniazdami metalowymi wykorzystują powierzchnie uszczelniające typu metal-metal, odpowiednie do mediów o wysokiej temperaturze, ściernych lub parowych, w których gniazda gumowe nie są odporne.
5. Uszczelki i uszczelki trzpienia
Uszczelnienia trzpienia zapobiegają wyciekom płynu wzdłuż trzpienia w miejscu jego wyjścia z korpusu zaworu. Pierścienie uszczelniające lub pierścienie uszczelniające typu O-ring stanowią główną barierę. Są one kluczowe dla zapobiegania emisjom ulotnym, szczególnie w zastosowaniach chemicznych oraz w przemyśle naftowo-gazowym.
6. Siłownik / Jednostka operacyjna

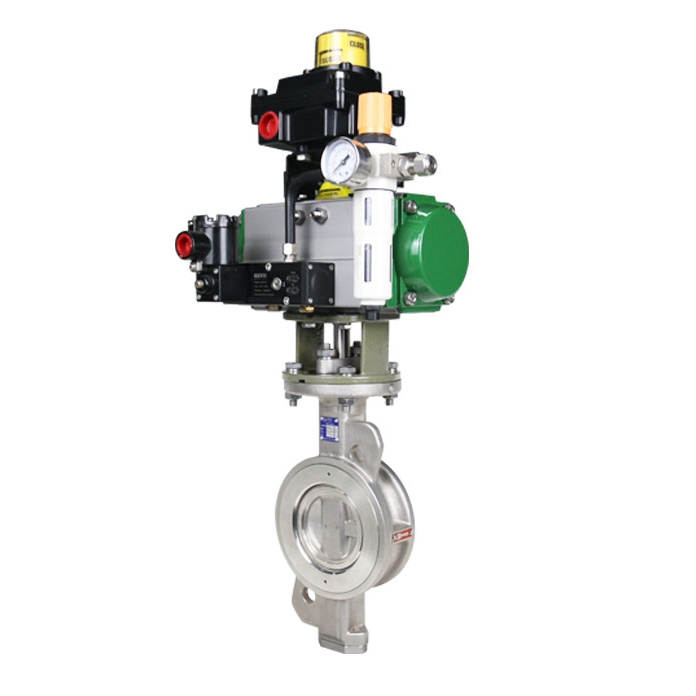

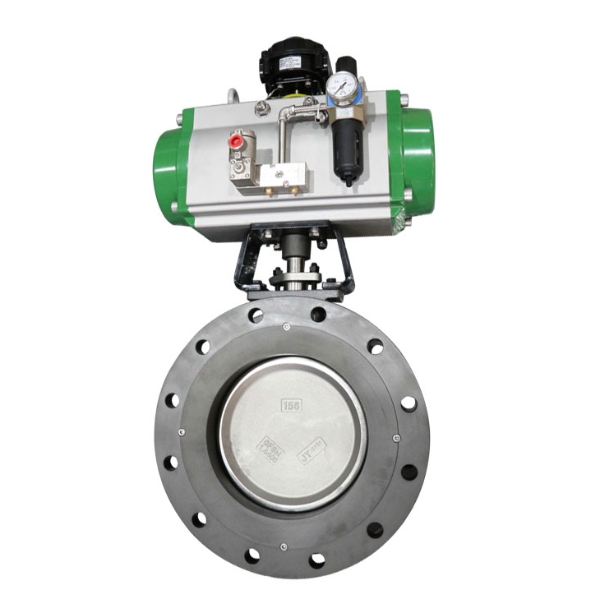

Siłownik generuje moment obrotowy, który obraca trzpień i tarczę. Wersje ręczne wykorzystują pokrętło lub dźwignię. Zawory motylkowe pneumatyczne użyj sprężonego powietrza do szybkiego włączania/wyłączania lub sterowania modulacyjnego. Elektryczne zawory motylkowe Umożliwiają zdalną, automatyczną obsługę i precyzyjną regulację przepływu. Pozycjonery można montować do siłowników modulacyjnych, aby utrzymywać dokładne kąty nachylenia tarcz.
Jak te komponenty współpracują ze sobą
Gdy siłownik obraca trzpień zaworu, tarcza obraca się wewnątrz korpusu. W pozycji zamkniętej tarcza dociska się do gniazda, blokując przepływ cieczy. Po otwarciu tarcza obraca się równolegle do kierunku przepływu, umożliwiając przepływ medium. Wszystkie części muszą być odpowiednio dopasowane do ciśnienia roboczego, temperatury i medium. Niedopasowanie materiału gniazda lub tarczy szybko spowoduje wyciek i przedwczesną awarię.
