Technologia uszczelniania momentem obrotowym

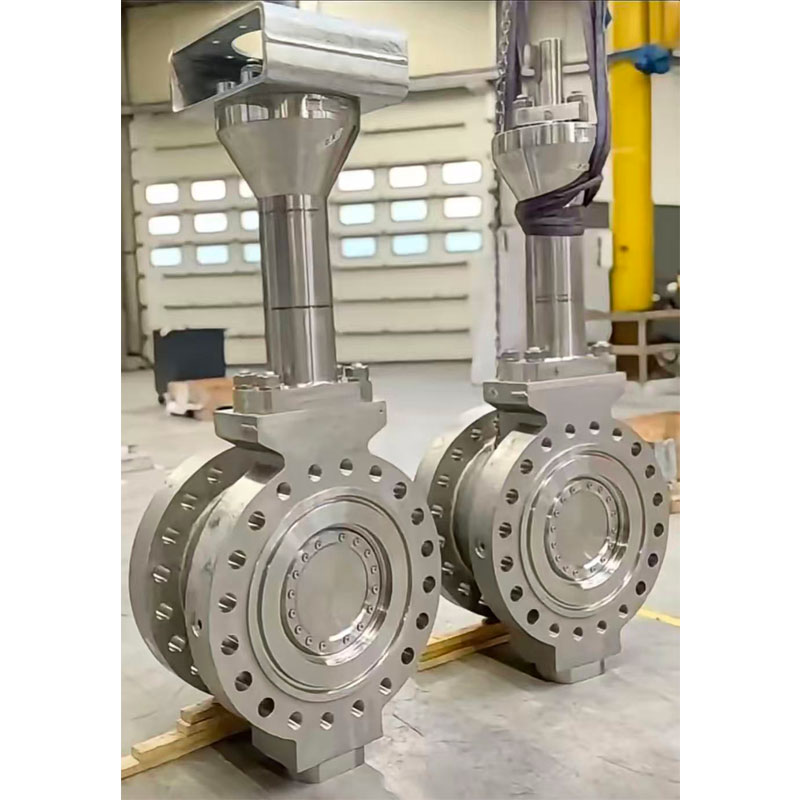

Z technologią zaworów o wysokiej wydajności GEKOPrzez długi czas inżynierowie postrzegali zawory motylkowe jako rozwiązanie czysto „ekonomiczne” – lekkie, kompaktowe, proste w konstrukcji i niedrogie. Jednak od dawna miały one również opinię zawodnych:- Ograniczone do miękkich gumowych siedzeń- Słaba odporność na wysoką temperaturę i ciśnienie- Skłonność do przeciekania po długotrwałym użytkowaniuW wymagających warunkach eksploatacji, tradycyjnie w centrum uwagi znajdowały się duże zawory kulowe.To postrzeganie uległo zmianie wraz z pojawieniem się prawdziwego rewolucjonisty:Zawór motylkowy potrójnie offsetowy (TOV).  Dzięki zastosowaniu eleganckiej zasady geometrycznej, konstrukcja z potrójnym przesunięciem całkowicie eliminuje tarcie między metalowymi powierzchniami uszczelniającymi – umożliwiając uszczelnienie typu metal-metal bez przecieków. Ta innowacja umożliwiła zaworom motylkowym dorównanie zaworom grzybkowym w zastosowaniach o krytycznym znaczeniu. Dzisiaj GEKO zabiera nas w głąb tego przełomu geometrycznego i pokazuje, jak trzy przesunięcia tworzą jeden cud inżynierii. 1. Pięta achillesowa tradycyjnych zaworów motylkowych: tarcie Aby zrozumieć, dlaczego zawory z potrójnym offsetem są rewolucyjne, musimy najpierw przeanalizować, dlaczego wcześniejsze konstrukcje okazały się niezadowalające. 1.1 Zawory motylkowe koncentryczne (z zerowym offsetem) W przypadku konstrukcji koncentrycznych oś wału, środek tarczy i środek uszczelnienia pokrywają się. Problem:Podczas całego cyklu otwierania i zamykania tarcza stale ociera się o gniazdo. Aby zachować szczelność, można stosować wyłącznie gniazda z elastycznej gumy. Siedziska gumowe: Nie wytrzymują wysokich temperatur Szybkie starzenie się: jest główną przyczyną wycieków i krótkiej żywotności 1.2 Zawory motylkowe z podwójnym offsetem Aby zmniejszyć tarcie, inżynierowie wprowadzili dwa przesunięcia: Przesunięcie 1:Przesunięcie wału od środka powierzchni uszczelniającej Przesunięcie 2:Przesunięcie wału od osi rurociągu Wynik:Te przesunięcia tworzą mechanizm krzywkowy, umożliwiający szybkie odłączenie dysku od gniazda podczas początkowego ruchu otwierającego. To znacznie zmniejsza tarcie i umożliwia stosowanie twardszych gniazd PTFE o lepszych parametrach ciśnienia i temperatury.   Ale jest jeszcze jeden problem:W końcowym momencie zamykania, powierzchnie metalowe nadal ślizgają się po sobie. Próba uszczelnienia metal-metal może doprowadzić do poważnego zatarcia, prowadzącego do zakleszczenia lub wycieku. 2. Geometria przełomu: zrozumienie potrójnego przesunięcia Aby całkowicie wyeliminować tarcie metalu, inżynierowie wprowadzili trzecie i najważniejsze przesunięcie. Schemat zasady geometrycznej zaworu motylkowego z potrójnym offsetem (rdzeń)  Odsunięcie 1: Odsunięcie wału od płaszczyzny uszczelniającej Wał nie przechodzi przez środek powierzchni uszczelniającej, lecz jest umieszczony za nią. Odsunięcie 2: Odsunięcie wału od osi rurociągu Wał jest również przesunięty pionowo względem osi rury. Funkcja pierwszych dwóch przesunięć:Tworzą efekt krzywkowy, umożliwiający szybkie rozdzielenie tarczy i gniazda podczas otwierania. Offset 3: Offset kąta stożka (kluczowa innowacja) Jest to najbardziej złożona i najpotężniejsza funkcja. W zaworze z potrójnym offsetem powierzchnia uszczelniająca nie jest cylindryczna, lecz stanowi część stożka pochylonego.Oś stożka jest ustawiona pod kątem względem linii środkowej rurociągu. (Przesunięcie kąta stożka) Analogia wizualna:Wyobraź sobie, że kroisz pod kątem stożkowaty kawałek szynki — krawędź tego plasterka stanowi powierzchnię uszczelniającą zaworu. Taka geometria zapewnia, że ​​uszczelnienie następuje bez poślizgu, tylko w momencie końcowego zamykania. 3. Moment prawdy: beztarciowe uszczelnienie momentem obrotowym Gdy wszystkie trzy przesunięcia zadziałają razem, efekt będzie niezwykły: Podczas pracy tarcie mechaniczne jest całkowicie eliminowane.   W konstrukcji z potrójnym przesunięciem pierścień uszczelniający na tarczy i gnieździe zaworu stykają się bezpośrednio liniowo lub punktowo dopiero przy pełnym zamknięciu.W zakresie od 1° do 90° pozostają one całkowicie oddzielone, tworząc prawdziwą „Brak strefy tarcia.” Co to oznacza: Brak tarcia → Brak zużycia Brak zużycia → Bardzo długa żywotność Umożliwia prawdziwe uszczelnienie w oprawie metalowej Od uszczelniania pozycyjnego do uszczelniania momentem obrotowym Zawory tradycyjne (uszczelniane pozycyjnie):Uszczelnienie opiera się na ściskaniu miękkich materiałów, takich jak guma. Ciaśniejsze zamknięcie prowadzi do większego zużycia. Zawory potrójnie offsetowe (uszczelniane momentem obrotowym):Uszczelnienie uzyskuje się za pomocą momentu obrotowego przyłożonego przez siłownik, dociskającego sprężysty metalowy pierścień uszczelniający do pochylonego stożkowego gniazda.Im wyższy moment obrotowy, tym szczelniejsze uszczelnienie. W ten sposób zawory motylkowe GEKO Triple Offset osiągają:Uszczelnienie twarde typu metal-metalBrak wycieku (ANSI/FCI 70-2 Klasa VI)Wyjątkowa trwałość w ekstremalnych warunkach 4. Gdzie sprawdzają się zawory motylkowe z potrójnym offsetem Dzięki tej zaawansowanej geometrii zawory motylkowe z potrójnym offsetem szybko znalazły zastosowanie w zaawansowanych zastosowaniach, zastępując zawory grzybkowe i kulowe w wielu krytycznych instalacjach, w tym: Para o wysokiej temperaturze Systemy wysokociśnieniowe do ropy i gazu Platformy offshore i FPSO Obiekty LNG i petrochemiczne Dzięki wydajnym rozwiązaniom firmy GEKO w zakresie zaworów motylkowych inżynierowie zyskują kompaktową konstrukcję, niższy moment obrotowy, dłuższą żywotność i bezkompromisową niezawodność uszczelnienia. 5. Rozpoznane ograniczenia (obiektywna perspektywa inżynierska) Chociaż zawory motylkowe z potrójnym offsetem umożliwiają dławienie, należy wyraźnie zdawać sobie sprawę z ich ograniczeń. Ze względu na wysoki współczynnik odzysku ciśnienia i wysoki zysk przy niskich pozycjach otwarcia, zawory motylkowe z potrójnym offsetem nie są idealne do zastosowań wymagających precyzyjnej regulacji przy dużej różnicy ciśnień. W tak wymagających scenariuszach sterowania zawory kulowe z prowadzeniem klatkowym nadal mają decydującą przewagę, a ich zastąpienie jest trudne. Zawory GEKO — precyzja inżynieryjna zapewniająca brak wycieków.
