Kriogeniczny zawór motylkowy potrójnie offsetowy

Dom Kriogeniczne zawory motylkowe

Kriogeniczny zawór motylkowy potrójnie offsetowy

Kriogeniczny zawór motylkowy potrójnie offsetowy

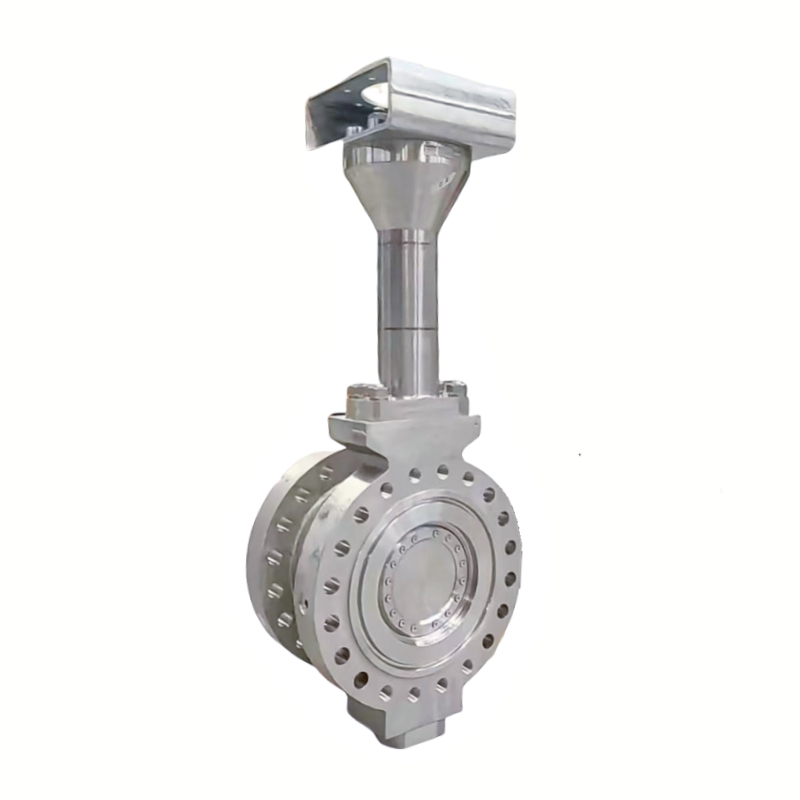

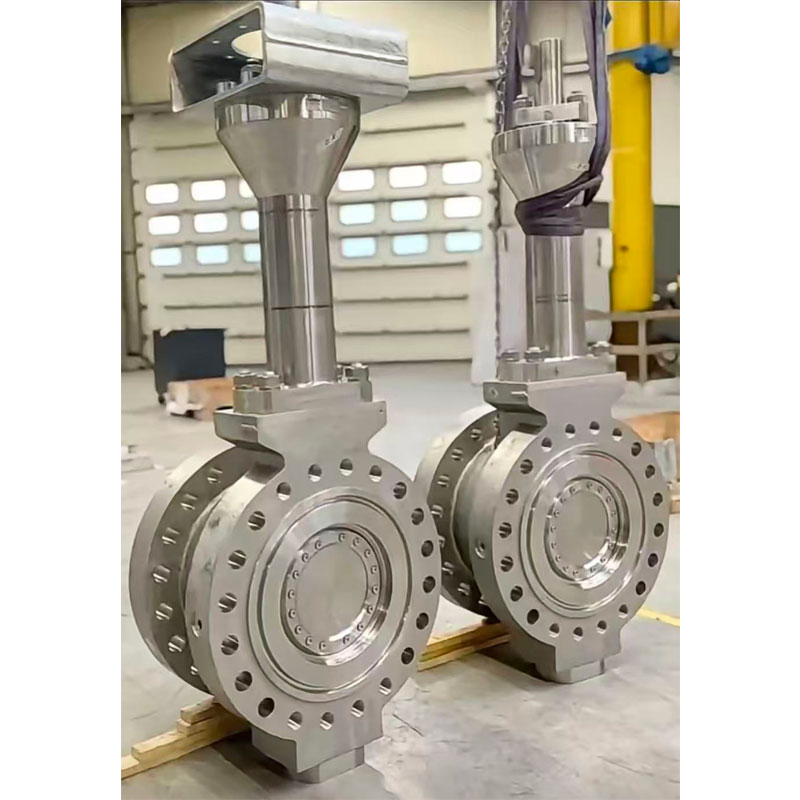

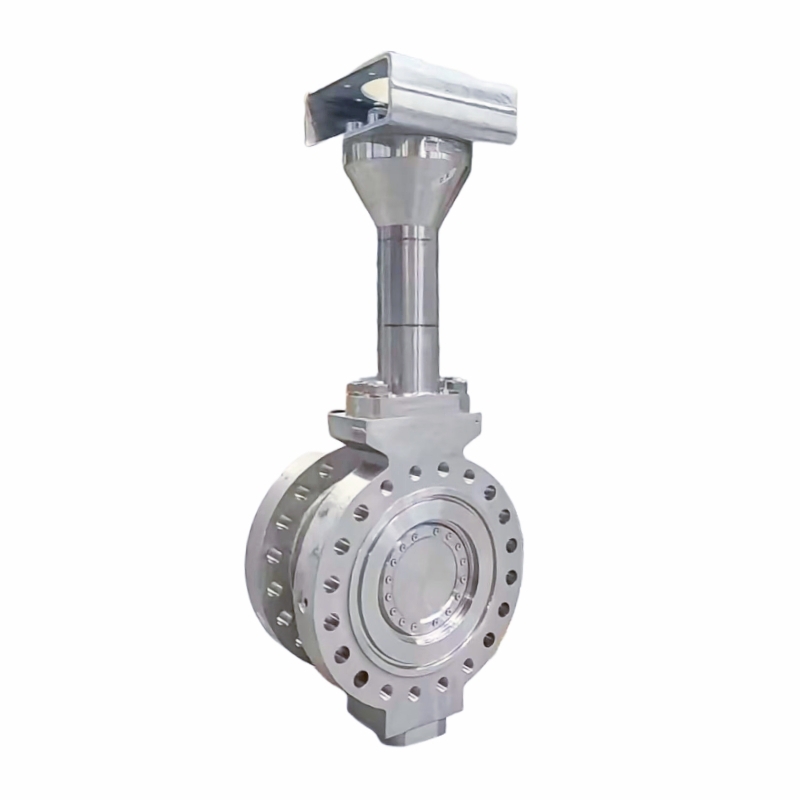

GKV830D Kriogeniczny zawór motylkowy potrójnie offsetowy Sterowanie niskotemperaturowe zostało zaprojektowane z myślą o niezawodnej kontroli w zastosowaniach wymagających ekstremalnie niskich temperatur. Zbudowane w oparciu o zaawansowaną technologię zaworów regulacyjnych Severn, oferuje… pojedyncze, podwójne i potrójne przesunięcie opcje z Siedziska PTFE lub metalowe i niestandardowe konstrukcje pokryw. Uszczelnienie aktywowane ciśnieniem zapewnia szczelne zamknięcie przy niskim momencie obrotowym, a opcjonalne funkcje antykawitacyjne i przeciwwybuchowe zwiększają bezpieczeństwo i wydajność w zastosowaniach kriogenicznych, takich jak systemy LNG i separacji powietrza.

Zapytaj teraz



Zawór motylkowy GKV830D z potrójnym offsetem – wydajność w niskich temperaturach i szczelne zamknięcie



Zakres rozmiarów

2” – 24” (DN50 – DN600), większe rozmiary do 72” dostępne na zamówienie



Materiał nadwozia i maski

Stal węglowa, stal nierdzewna, stal dupleksowa/super dupleksowa, tytan, stopy wysokoniklowe (Dostępne w wersji odlewanej, kutej lub płytowej)

Zakres temperatur

-196°C do +230°C (wyższe na życzenie)



Materiał wału/trzpienia

Jednoczęściowy wał przelotowy (BS6364 para 4.12), stal nierdzewna 17-4PH lub 316
Maksymalna sztywność i odporność na zużycie w zastosowaniach kriogenicznych

Ocena ciśnienia

ASME klasa 150 – 2500 / EN 1092 PN10 – PN400
Ciśnienie wyłączenia do 100 bar



Siedziska i uszczelki

Wymienne uszczelki laminowane lub hybrydowe metal/PTFE
Wzbudzane momentem obrotowym, samokompensujące zużycie i temperaturę



Uszczelnienie i dławik

Certyfikowany układ dławików o niskiej emisji
Uszczelnienie PTFE lub grafitowe



Materiał tarczowy / wykończeniowy

Stal nierdzewna lub Duplex z tarczą utwardzaną
Opcje wykończenia antykawitacyjnego i deflektora

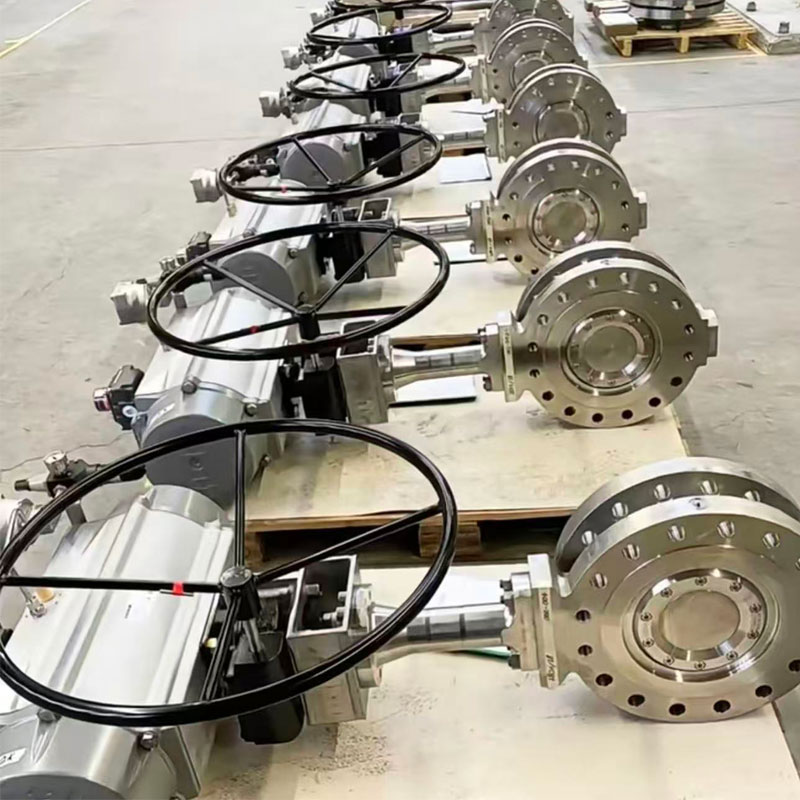

Opcje aktywacji

Pneumatyczne, elektryczne, hydrauliczne, elektrohydrauliczne lub ręczne



Połączenia końcowe

Kołnierzowe, z kołnierzem podwójnym, z końcówką do spawania czołowego
Norma zgodna z API 609 / ISO 5752 / ASME B16.10

Konfiguracje nadwozia

Standardowe i rozszerzone konstrukcje masek kriogenicznych
Dostępne z górnym panelem dostępu (BWE)

Klasa nieszczelności

ANSI/FCI 70-2 Klasa IV–VI, API 598 Zero Leakage na żądanie



Cechy konstrukcyjne

Sterowanie i wyłączanie za pomocą ćwierćobrotu
Konstrukcja z momentem obrotowym zapewnia stałe uszczelnienie
Brak wewnętrznych śrub, które mogłyby się poluzować pod wpływem wibracji



Aplikacje

Usługi kriogeniczne, systemy LNG, separacja powietrza, instalacje azotowe i tlenowe, systemy kontroli niskich temperatur



Ten GKV830D Kriogeniczny zawór motylkowy potrójnie offsetowyjest zaprojektowany do wysokiej wydajności w zastosowaniach w ekstremalnie niskich temperaturach, od –196°C do +230°C. Prezentuje jednoczęściowy wał przelotowy zapewnia wytrzymałość i sztywność, gwarantuje długotrwałą integralność uszczelnienia przy minimalnym zużyciu.

Dostępne w płytka, z czołem, z podwójnym kołnierzem i końcówką do spawania czołowego projekty, pokrywy zaworów rozmiary od 2” do 24” (większe rozmiary na zamówienie) i klasy ciśnienia do ASME 2500 / PN400. Jego przedłużona maska utrzymuje uszczelnienia w izolacji od zimnego medium, zapewniając niezawodną pracę kriogeniczną.

Wykonany z stal węglowa, stal nierdzewna, duplex, tytan i stopy wysokoniklowe, seria 830D oferuje uszczelnienia samokompensujące, wzmacniane momentem obrotowym, tarcze z twardą powierzchniąi opcjonalnymi listwami antykawitacyjnymi. Kompatybilny z napęd pneumatyczny, elektryczny, hydrauliczny lub ręczny, zapewnia niezawodną pracę i niskie wymagania konserwacyjne w zakresie krytycznych zadań związanych ze sterowaniem i wyłączaniem.









Podobny do kriogenicznego zaworu motylkowego Severn 8300.

Jednoczęściowy wał przelotowy dla maksymalnej wytrzymałości i minimalnego ugięcia

Przedłużona maska utrzymuje pakowanie z dala od mediów chłodzących w celu zapewnienia bezpieczeństwa kriogenicznego

Operacja ćwierćobrotowa do prostej i precyzyjnej kontroli lub obsługi włączania/wyłączania

Temperatura pracy: –196°C do +230°C (wyższe na życzenie)

Klasa ciśnienia: ASME 150 do 2500 / PN10 do PN400

Ciśnienie wyłączenia: do 100 barów

Style nadwozia: Podkład, z bolcem, z podwójnym kołnierzem, koniec spawany doczołowo

Klasa nieszczelności gniazda: ANSI/FCI 70-2 Klasa IV–VI; API 598 Zerowy wyciek

Konstrukcja z momentem obrotowym dla zapewnienia stałej wydajności uszczelnienia

 Uszczelka samokompensująca dostosowuje się do zużycia i zmian temperatury

Przeciwwybuchowe i niskoemisyjne opakowania (klasa 300 i wyżej)

Listwy antykawitacyjne i płyty deflektorowe zmniejszyć hałas i wibracje

Dysk twardy dla lepszej odporności na ścieranie

Brak wewnętrznych śrub poluzować pod wpływem wibracji (modele inne niż BWE)

Wymiary niestandardowe i materiały dostępne na życzenie





  • Broszura produktu
           Zawór motylkowy niskotemperaturowy - angielski

  •              Instrukcja konserwacji
             Zawór motylkowy niskotemperaturowy - angielski

  •              Wprowadzenie do produktu
             Zawór motylkowy niskotemperaturowy - angielski

  •

  • Zawory sterujące kriogeniczne do terminali skraplania i odbioru LNG
    Zaprojektowany dla instalacji LNG, systemów skraplania i terminali odbiorczych w celu precyzyjnej regulacji przepływu i ciśnienia cieczy kriogenicznej.

    Warunki pracy: Praca kriogeniczna w bardzo niskich temperaturach (-162°C), obudowa ze stali nierdzewnej lub CF8M odporna na korozję, uszczelnienie szczelne jak pęcherzyki powietrza oraz stabilna praca w warunkach cyklicznych zmian temperatury i wysokiego ciśnienia.

  • Zawory sterujące przepływem LPG i propanu
    Stosowany w systemach magazynowania, transportu i odzyskiwania oparów LPG i propanu w celu zapewnienia bezpiecznej i wydajnej kontroli przepływu gazu węglowodorowego.

    Warunki pracy: Umiarkowana temperatura i ciśnienie, konstrukcja siłownika przeciwwybuchowa, brak przecieków oraz wysoka kompatybilność z fazą gazową i ciekłą węglowodorów.

  • Zawory kriogeniczne do tankowców LNG
    Specjalnie zaprojektowane do systemów załadunku i rozładunku statków-tankowców LNG, gwarantujące niezawodną pracę w morskich warunkach kriogenicznych.

    Warunki pracy: Odporność na działanie cieczy kriogenicznych w temperaturze -160°C, odporność na wibracje i wstrząsy, ochrona przed korozją spowodowaną wodą morską oraz trwałe uszczelnienie chroniące przed wahaniami temperatury.

  • Zawory odporne na działanie chemikaliów do obsługi etanolu i metanolu
    Doskonale nadaje się do zakładów chemicznych produkujących etanol, metanol i alkohol, zapewniając precyzyjną kontrolę i wysoką odporność chemiczną.

    Warunki pracy: Obsługuje łatwopalne, lotne ciecze, wymaga materiałów antystatycznych i nieiskrzących, wysokiej kompatybilności chemicznej i dokładnej regulacji przepływu w celu zagwarantowania bezpieczeństwa procesu.

  • Zawory regulacyjne do amoniaku wysokociśnieniowego i gazów procesowych
    Zaprojektowane do amoniaku, propylenu i innych gazów procesowych w przemyśle petrochemicznym i rafineryjnym.

    Warunki pracy: Wysokie ciśnienie i środowisko korozyjne, działanie przeciwwybuchowe, uszczelnienie klasy VI zapewniające szczelność oraz solidne wykończenie ze stali nierdzewnej lub stopu zapewniające dłuższą żywotność.

  • Zawory do odzysku gazu odpowietrzającego i gazu z końcówek
    Stosowany w układach odzysku gazów odlotowych, systemach pochodniowych oraz kontroli gazów końcowych w celu ograniczenia emisji i poprawy efektywności energetycznej.

    Warunki pracy: Zmienne warunki ciśnienia i przepływu, odporność na cykle temperaturowe, uszczelnienie szczelne jak pęcherzyki powietrza i ciągła praca w zgodzie z wymogami ochrony środowiska.
