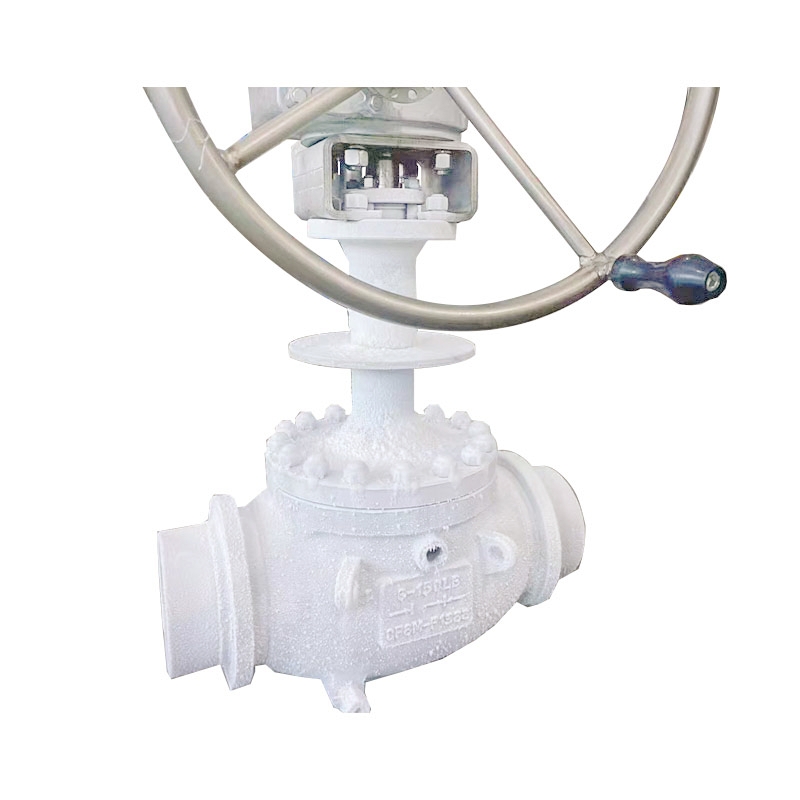

CTBV Kriogeniczny zawór kulowy z górnym wejściem jest zaprojektowany do zastosowań w bardzo niskich temperaturach do -196°C, zapewniając wyjątkową wydajność uszczelnienia i niezawodność działania w warunkach kriogenicznych. Zaprojektowany z myślą o czopowe lub pływające Konfiguracja kulowa, idealna do LNG, ciekłego azotu, ciekłego tlenu i innych mediów kriogenicznych. precyzyjna obróbka, wydłużona konstrukcja pokrywy i podwójnie uszczelniony trzpień konstrukcja zaworu gwarantuje płynną pracę, minimalny moment obrotowy i doskonałą odporność na zamarzanie.
Zawór kulowy kriogeniczny z górnym wejściem – typ czopowy/pływający do pracy w niskich temperaturach
| |
Zakres rozmiarów 1/2" – 8" (DN15 – DN200), dostępne są rozmiary niestandardowe
| Zakres ciśnienia Klasa ASME 150 – 2500 (PN10 – PN420)
|
Zakres temperatur Praca kriogeniczna: do -196°C (-320°F)
| Materiały nadwozia i maski Stal kuta lub odlewana (opcje: stal węglowa/stal nierdzewna) |
Materiały siedzeń Miękkie siedzisko: PCTFE (KEL-F), PTFE, TFM | Struktura uszczelniająca Podstawowe: Uszczelnienie wargowe (elastyczne uszczelnienie na bazie PTFE) |
Projekt łodygi Trzpień o niskim momencie obrotowym, zabezpieczony przed pęknięciem i z podwójnym uszczelnieniem
| Przedłużona maska Precyzyjna kontrola szczeliny < 1 mm między trzonem a pokrywą |
Opcje aktywacji Ręczne koło ręczne, siłownik elektryczny, pneumatyczny lub hydrauliczny | Projektowanie przepływu Konstrukcja o pełnym otworze zapewniająca minimalny spadek ciśnienia |
Cechy konstrukcyjne Górna konstrukcja wejścia dla łatwej konserwacji w linii | Bezpieczeństwo i niezawodność Ognioodporny zgodnie z API607 / API6FA, konstrukcja antystatyczna |
Testowanie i inspekcja API 6D, API 598, ISO 5208, BS 6364, MEDC SPE 77/200
| Oznakowanie i certyfikacja Zgodność z API6D, MSS-SP-55, PED, SIL, NACE MR0175
|
Obróbka powierzchni Zawory odtłuszczane przed wysyłką do zastosowań tlenowych i kriogenicznych
| Aplikacje Instalacje LNG/LPG, ciekły azot, ciekły tlen, usługi etylenowe, systemy kriogenicznego magazynowania i przesyłu |
123
GEKO kriogeniczny zawór kulowy z górnym wejściem wykorzystuje konstrukcję o pełnym przelocie, która zapewnia maksymalną wydajność przepływu przy jednoczesnym zachowaniu niskiego spadku ciśnienia. Opcje miękkiego i metalowego siedziska PCTFE (STL / NI55 / TCC) zapewniają doskonałą szczelność w ekstremalnych temperaturach.
Ten konstrukcja uszczelki wargowej zapewnia elastyczną kompensację jak sprężyna i doskonałą szczelność podobną do PTFE, gwarantując zerowe wycieki nawet w środowiskach kriogenicznych.

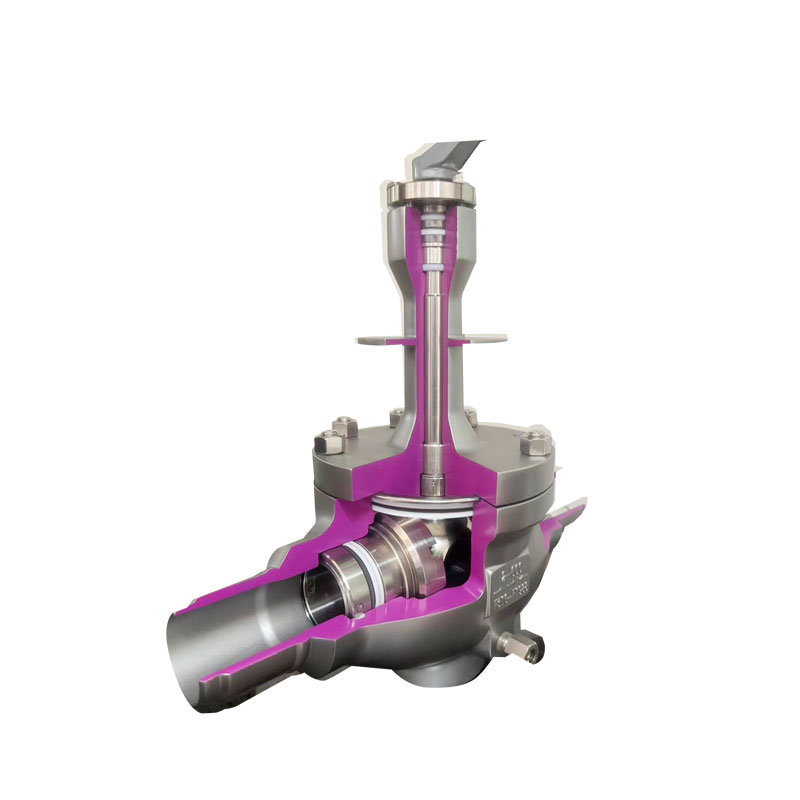

Ten przedłużona maska z zoptymalizowaną kontrolą szczeliny (<1 mm) izoluje obszar uszczelnienia od strefy kriogenicznej, zapobiegając zamarzaniu i zmniejszając tarcie trzonu. Analiza elementów skończonych (MES) określa idealną grubość pokrywy i konstrukcję chłodzenia ARC, poprawiając wydajność chłodzenia i stabilność mechaniczną.
Górna konstrukcja wejścia pozwala na przeprowadzanie konserwacji online, co skraca przestoje i ułatwia serwisowanie bez konieczności demontażu zaworu z rurociągu.
Projekt wejścia górnego: Umożliwia łatwą konserwację w trakcie produkcji i szybką wymianę podzespołów wewnętrznych.
Przedłużona maska: Precyzyjnie kontrolowany luz między trzonkiem a pokrywą silnika gwarantuje niezawodną pracę w temperaturach kriogenicznych.
Podwójne uszczelnienie trzpienia: Uszczelka wargowa jako uszczelka podstawowa i szczeliwo jako uszczelka wtórna zapewniają szczelność przy jednoczesnym zmniejszeniu ilości uszczelnienia.
Technologia uszczelnienia wargowego: Łączy elastyczność sprężyny z uszczelnieniem na poziomie PTFE, zapewniając doskonałą szczelność w niskich temperaturach.
Konstrukcja płyty ociekowej: Zwiększa powierzchnię chłodzenia i zapobiega przedostawaniu się kondensatu do korpusu zaworu, zapobiegając tworzeniu się lodu.
Samocentrujący kołnierz dławnicowy: Zapobiega nierównowadze naprężeń, zapewniając równomierny ucisk uszczelnienia.
Gniazda DIB-2 (podwójna izolacja i odpowietrzanie): Bezpiecznie uwalnia ciśnienie w komorze, zapobiegając ryzyku nadciśnienia.
Niski moment obrotowy i trzpień zabezpieczający przed pęknięciem: Zapewnia płynną pracę i większe bezpieczeństwo pod presją.
Ognioodporne i antystatyczne: Spełnia normy API607 i ISO15848, zapewniając bezpieczeństwo w sytuacjach awaryjnych.
Obróbka precyzyjna kriogeniczna: Minimalizuje odstęp między łodygami (<1 mm) zapewnia płynny obrót i zapobiega uszkodzeniom spowodowanym zamarzaniem.
Łączniki z pełnym gwintem: Zapobiega długotrwałym odkształceniom pod wpływem naprężeń kriogenicznych, zapewniając trwałą integralność uszczelnienia.
