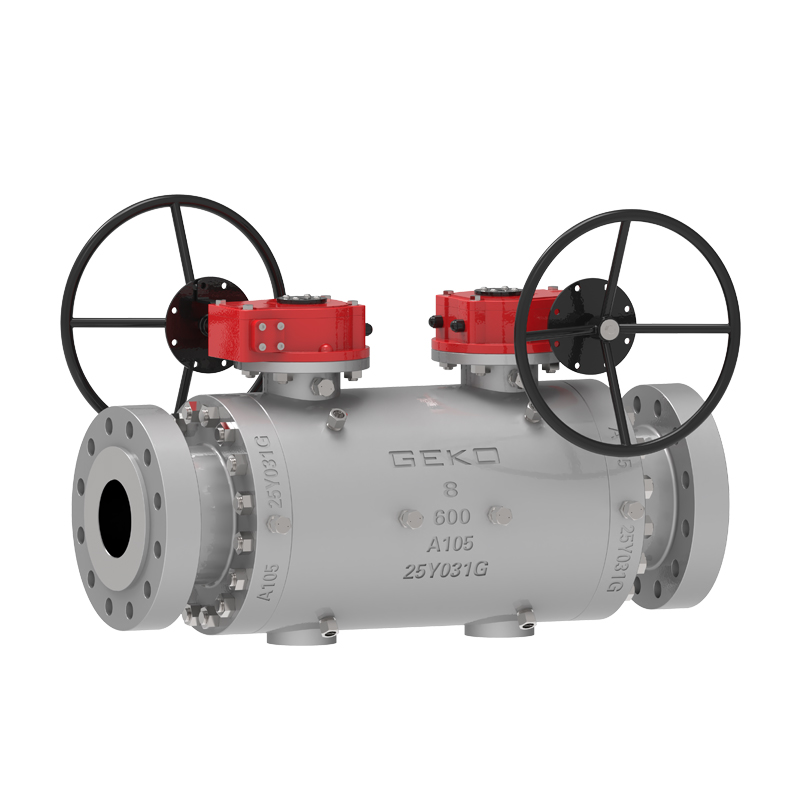

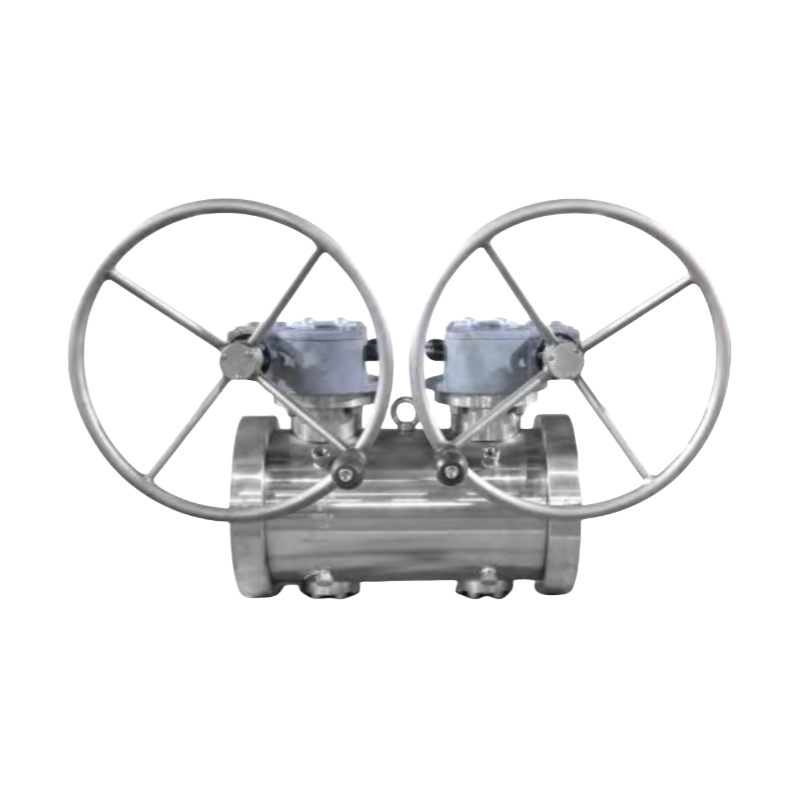

DBB The GEKO Zawór kulowy z podwójnym blokiem i odpowietrznikiem montowany na czopie został zaprojektowany z myślą o maksymalnym bezpieczeństwie, niezawodności i wydajności w zastosowaniach o krytycznym znaczeniu. Dzięki konstrukcji z dwiema kulami w jednym korpusie, zawór ten zapewnia prawdziwą podwójna izolacja i odpowietrzenie (DBB) funkcjonalność — zapewniająca całkowite oddzielenie linii przepływu w górę i w dół.
Jest szeroko stosowany w rurociągach, stacjach pomp i sprężarek, obiektach morskich i lądowych, systemach kriogenicznych oraz w instalacjach wysokotemperaturowych i ściernych. Kompaktowy konfiguracja podwójnej kuli zmniejsza przestrzeń instalacyjną i całkowitą wagę, zapewniając wyjątkową efektywność kosztową i zwiększoną integralność linii.
Zawór GEKO Double Block & Bleed (DBB) – kompaktowa izolacja z gwarancją zerowego wycieku
| |
Zakres rozmiarów 1/2" do 12" (DN15 do DN300), większe rozmiary dostępne na zamówienie | Materiał nadwozia i maski A105 / LF2 / F304 / F316 / F316L / Duplex / Super Duplex / Inconel / Monel |
Zakres temperatur -46°C do +250°C (opcjonalnie rozszerzony zakres do 400°C) | Ocena ciśnienia Klasa ASME 150 – 2500 (PN16 – PN420) |
Typ zaworu Podwójny blok i odpowietrznik – konstrukcja odpowietrznika typu kula/wtyczka/igła | Materiał siedziska PTFE / RPTFE / PEEK / Metal-metal (nakładka stellitowa / Inconel) |
Materiał trzonu/wału SS316 / SS316L / 17-4PH, konstrukcja zapobiegająca wydmuchiwaniu, opcjonalna twarda powłoka | Śruby i nakrętki B7 / B8 / L7 / B8M z nakrętkami 2H lub 4/7 zgodnie z normą ASTM A193/A194 |
Uszczelnienie i dławik Uszczelnienie grafitowe / PTFE / niskoemisyjne, konstrukcja z obciążeniem dynamicznym
| Opcje połączenia końcowego Kołnierzowe (ASME B16.5 / EN1092), gwintowane (NPT / BSPT), spawane gniazdowo (SW), |
Metoda działania Dźwignia ręczna / Przekładnia / Siłownik pneumatyczny / hydrauliczny / elektryczny | Standardy projektowe API 6D / API 598 / ASME B16.34 / BS EN ISO 17292 |
Testowanie i inspekcja Badanie ciśnienia i szczelności: API 598 / ISO 5208 | Cechy konstrukcyjne Dwie niezależne bariery uszczelniające z otworem odpowietrzającym, kompaktowa konstrukcja, ognioodporny i odporny na wybuch trzpień, niski moment obrotowy, pełny przepływ, łatwa konserwacja
|
Odpowiednie medium Ropa naftowa i gaz, petrochemia, LNG, procesy chemiczne, gaz użytkowy, para wodna wysokociśnieniowa | Orientacja instalacji Montaż poziomy lub pionowy; dostępny otwór odpowietrzający/odpływowy umożliwiający bezpieczne uwalnianie ciśnienia |
Testowanie i certyfikacja Certyfikaty materiałowe EN10204 3.1 / 3.2, zgodność z PMI / NACE MR0175 / MR0103, certyfikaty ATEX i PED na żądanie | Najważniejsze informacje Brak przecieków, kompaktowa konstrukcja, ognioodporna konstrukcja, podwójna szczelność, łatwa konserwacja, nadaje się do izolacji i odpowietrzania w układach wysokociśnieniowych |

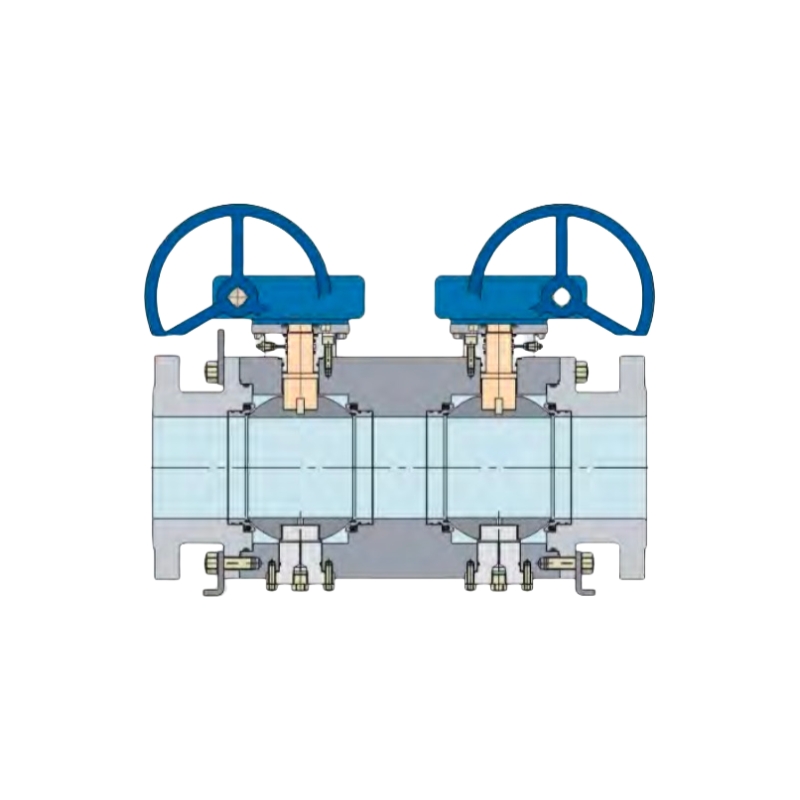

Każdy zawór integruje dwie niezależnie obsługiwane kule zamontowane na czopach
zawory w jednym korpusie, rozdzielone centralną komorą wyposażoną w odpływ
zawór. Taka konfiguracja umożliwia operatorom bezpieczne odpowietrzanie, testowanie lub opróżnianie
komora pośrednia, zapewniająca szczelne zamknięcie po obu stronach.
Oba zawory zachowują wszystkie cechy premium zaworowego zaworu bocznego GEKO
zawory kulowe, w tym:
* Pływający niezależne pierścienie siedziska dla niezawodnego uszczelnienia przy zmiennym ciśnieniu.
* Konstrukcja fotela z pojedynczym efektem tłokowym (SPE) lub podwójnym efektem tłokowym (DPE),
w zależności od wymagań klienta.
* Dostępność w konfiguracjach z siedziskiem miękkim lub metalowym, odpowiednich do szerokiego zakresu zastosowań
zakres płynów i warunków pracy.
* Opcjonalna wewnętrzna nakładka i przedłużony trzpień do rurociągów zakopanych lub izolowanych
aplikacje.
* Kompatybilny ze wszystkimi standardowymi metodami sterowania (ręcznym, pneumatycznym, elektrycznym,
lub hydrauliczny). Rezultatem jest solidne i kompaktowe rozwiązanie DBB oferujące wyższą
bezpieczeństwo, ograniczone czynności konserwacyjne i minimalne straty ciśnienia.
Zalety:
- Kompaktowa konstrukcja dwuzaworowa zmniejsza długość czołową i całkowitą masę.
- Zapewnia całkowitą izolację i bezpieczne odprowadzanie ciśnienia pomiędzy dwiema barierami.
- Niższe koszty instalacji i konserwacji przy zwiększonym bezpieczeństwie operacyjnym.
- Elastyczna konfiguracja odpowiednia zarówno do systemów niskociśnieniowych, jak i wysokociśnieniowych.
Główne cechy:
* Typ konstrukcji: korpus 1/3-częściowy, pełny lub zredukowany otwór
* Działanie: montaż na czopie, podwójna blokada i odpowietrzanie (DBB)
* Konstrukcja siedzeń: konfiguracja SPE/DPE, siedzenia sprężynowe
* Bezpieczeństwo i niezawodność:
- Trzpień zapobiegający wypłynięciu i urządzenie antystatyczne
- Projekt ognioodporny zgodnie z normami API 607 / API 6FA / ISO 10497
- Zgodność z normą NACE MR0175 dla usług kwaśnych
- System wtrysku uszczelniacza do awaryjnego uszczelniania
* Zakres wydajności:
- Rozmiar: 1" ~ 24"
- Klasa ciśnienia: ASME 150 – 2500 / API 2000 – 15000
- Normy projektowe: API 6D, API 6A, ASME B16.34
* Opcje materiałowe:
- Materiał trzonu:
* ≥205 MPa wydajność dla 150/300 LB
* ≥360 MPa wydajność dla 600/900 LB
* Wydajność ≥450 MPa dla 1500/2500 LB
- Materiał siedziska:
* PTFE, RPTFE, DEVLON lub PEEK (różnią się rozmiarem i klasą ciśnienia)
