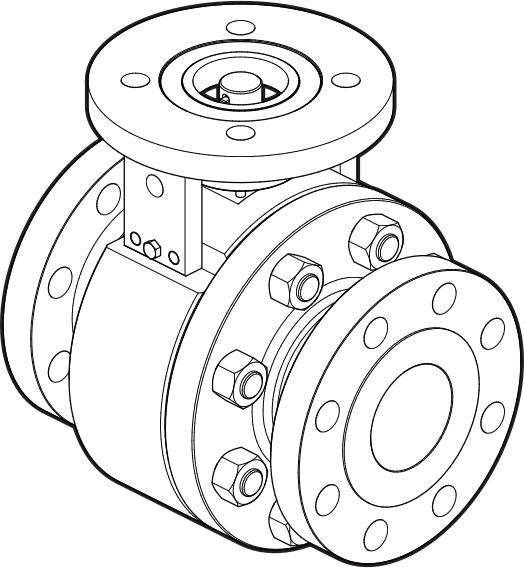

ZAWÓR KULOWY DO PRAC W TRUDNYCH WARUNKACH

WSTĘP

Seria zaworów kulowych z metalowym gniazdem do ciężkich warunków pracy została zaprojektowana zgodnie z normami ASME B16.34 i ASME. Seria ta to swobodnie pływający zawór kulowy z metalowym gniazdem. Aby uzyskać optymalną wydajność, należy zamontować zawór w rurociągu zgodnie z przeznaczeniem. W razie pytań prosimy o kontakt.

prosimy o kontakt info@geko-union.com

Seria może być skonfigurowana do pracy w trybie jednokierunkowym lub

Przepływ dwukierunkowy. Preferowany kierunek przepływu i strona wysokiego ciśnienia są oznaczone na zaworze. Należy zwrócić szczególną uwagę na montaż zaworu zgodnie z preferowanym kierunkiem przepływu i oznaczoną stroną wysokiego ciśnienia.

Preferowany kierunek przepływu podany jest na tabliczce znamionowej lub zaworze.

Zawór kulowy do trudnych warunków został zaprojektowany do obsługi zanieczyszczeń stałych i związanych z nimi warunków ściernych/erozyjnych, które występują w tego typu zastosowaniach. W zależności od konkretnego zastosowania, zawór M1 może być wyposażony w otwór odpowietrzający i/lub

otwory płuczące, aby wypłukać cząstki stałe z komory korpusu, zapobiec osadzaniu się kamienia lub usunąć nagromadzone media. Proszę zapoznać się z

wykończenie konkretnego produktu dla odpowiedniego siedzenia

konstrukcja i obecność takich portów. Prawidłowe trymowanie i konserwacja znacznie wydłużają żywotność zaworu w tych trudnych warunkach.

Specjalne warunki bezpiecznego użytkowania

Aby podjąć decyzję, należy dokładnie rozważyć następujące czynniki:

Upewnij się, że zawór jest kompatybilny z atmosferą, w której jest stosowany. Projektant systemu i/lub użytkownik końcowy powinien formalnie zapoznać się z każdym zaworem kulowym do pracy w trudnych warunkach i starannie go udokumentować.

uzasadnienie konkretnych środków podjętych w celu zapewnienia

ciągła zgodność przez cały okres eksploatacji zaworu kulowego przeznaczonego do ciężkich warunków pracy.

Rozważania materiałowe

Tytanu nie należy stosować w zastosowaniach górniczych Grupy I ani w sprzęcie Grupy II Kategorii 1 ze względu na ryzyko zapłonu od iskier powstałych w wyniku uderzeń mechanicznych. Prosimy o kontakt.

w celu uzyskania szczegółowych informacji dotyczących ograniczeń materiałowych należy skontaktować się z fabryką

Rozważania dotyczące temperatury

Zawory kulowe serii do ciężkich warunków pracy są zaprojektowane zgodnie z

z klasą ciśnienia/temperatury ASME B16.34 i są

nadaje się do pracy w temperaturach do 593 °C (1100 °F),

W zależności od materiałów konstrukcyjnych. Konstrukcje niestandardowe są dostępne na życzenie, a wartości ciśnienia i temperatury będą oznaczone na etykiecie zaworu. Medium serwisowe powinno być

należy brać pod uwagę przy ocenie parametrów ciśnienia i temperatury.

Projektant systemu jest odpowiedzialny za zapewnienie maksymalnej temperatury wewnątrz korpusu zaworu lub na zewnątrz

powierzchni, pozostanie znacznie poniżej temperatury zapłonu atmosfery. Mogą być wymagane dodatkowe urządzenia ochronne.

w celu zapewnienia wystarczającego marginesu bezpieczeństwa termicznego, obejmującego między innymi: urządzenia odcinające termicznie i urządzenia chłodzące.

W przypadku temperatur roboczych powyżej 200°C (392°F) firma Bray zaleca zastosowanie izolacji termicznej korpusu zaworu.

Rozważania na temat elektryczności statycznej

W przypadku gdy medium procesowe jest cieczą lub materiałem półstałym o rezystancji powierzchniowej przekraczającej 1 GΩ, należy podjąć szczególne środki ostrożności

należy podjąć działania, aby mieć pewność, że proces nie wygeneruje

wyładowania elektrostatyczne. Można to osiągnąć, zapewniając, że natężenie przepływu medium procesowego pozostaje poniżej 1 m/s lub zapewniając wystarczającą liczbę punktów wyładowania wzdłuż ścieżki procesu, aby wyeliminować

gromadzenie się ładunków elektrostatycznych.

Może okazać się konieczne zastosowanie odpowiednich uziemień, np. za pomocą pasków uziemiających lub innych środków.

Rozważania dotyczące prądu błądzącego

W przypadku stosowania zaworu kulowego do ciężkich warunków pracy w pobliżu źródeł wysokiego prądu lub promieniowania magnetycznego należy wykonać solidne połączenie z uziemieniem, aby zapobiec zapłonowi spowodowanemu przez pole indukcyjne.

prądy lub wzrost temperatury spowodowany tymi prądami.

Uwięzione ciała stałe i media procesowe

W przypadku potencjalnego wystąpienia zjawiska filtracji medium procesowego należy zwrócić szczególną uwagę na

medium zawierające cząstki stałe. Zaleca się filtrowanie medium procesowego w taki sposób, aby przepuszczało cząstki o średnicy nie większej niż 1,0 mm przez zespół zaworów, gdzie

istnieje duże prawdopodobieństwo obecności cząstek stałych. Większe cząstki stałe

rozmiary mogą być uznane za odpowiednie w oparciu o możliwość

cząstek stałych w medium procesowym i obszarze

Klasyfikacja. Decyzja dotycząca poziomów i limitów filtracji

powinny być dobrze udokumentowane przez projektanta systemu i/lub użytkownika końcowego, aby zapewnić ciągłą zgodność przez cały okres użytkowania

zawór.

UŻYTKOWANIE BEZ ZAGROŻEŃ

To urządzenie opuściło fabrykę w dobrym stanie technicznym, aby było bezpieczne

zainstalowane i obsługiwane w sposób bezpieczny. Użytkownik musi przestrzegać uwag i ostrzeżeń zawartych w niniejszym dokumencie, aby utrzymać ten stan bezpieczeństwa i zapewnić bezpieczną eksploatację urządzenia.

Podjąć wszelkie niezbędne środki ostrożności, aby zapobiec uszkodzeniu zaworu.

z powodu nieostrożnego obchodzenia się, uderzeń lub niewłaściwego przechowywania. Nie używaj środków ściernych do czyszczenia zaworu ani nie skrobaj powierzchni metalowych żadnymi przedmiotami.

Układy sterowania, w których montowany jest zawór, muszą posiadać:

odpowiednie zabezpieczenia — zapobiegające obrażeniom personelu lub uszkodzeniom sprzętu — w przypadku awarii podzespołów systemu.

Górne granice dopuszczalnego ciśnienia i temperatury

(w zależności od materiałów konstrukcyjnych zaworów) muszą być

przestrzegane. Te ograniczenia są podane na etykiecie identyfikacyjnej zaworu.

Zaworu nie wolno używać, dopóki nie zostaną spełnione następujące warunki:

> Deklaracja w sprawie dyrektyw UE

> Podręcznik IOM (dostarczany wraz z produktem).
