Nowa dostawa – zawory kulowe GEKO API 6D z mocowaniem czopowym

Firma GEKO Valves z powodzeniem dostarczyła serię Zawory kulowe i zwrotne montowane na czopie API 6Ddo zastosowań w rurociągach i procesach wysokociśnieniowych. Dostawa obejmuje wiele rozmiarów i konfiguracji zaworów, wszystkie zaprojektowane i wyprodukowane w ścisłej zgodności z międzynarodowymi normami, co zapewnia niezawodność, bezpieczeństwo i długoterminowa wydajnośćw usługach o znaczeniu krytycznym.

W tym artykule podsumowano: kluczowe cechy techniczne, materiały i normydostarczonych zaworów, zapewniając jasny punkt odniesienia dla inżynierów, wykonawców EPC i użytkowników końcowych.

Zawory kulowe z mocowaniem czopowym API 6D (klasa 600)

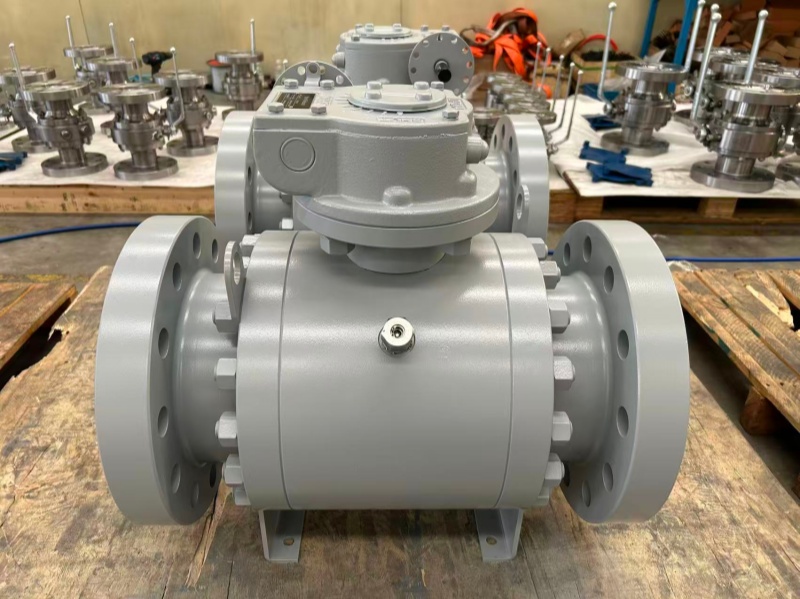

Zawór kulowy 4” z mocowaniem na czopie – pełny przelot, klasa 600

Ten 4-calowy zawór kulowy API 6D montowany na czopiejest przeznaczony do izolacji wysokociśnieniowej rurociągów przesyłowych ropy naftowej i gazu.

Kluczowe cechy techniczne:

Rozmiar: 4”

Nudziarz: Pełna moc

Projekt: Zawór kulowy montowany na czopie

Budowa: Trzy/Dwuczęściowe wejście boczne

Technologia:

Podwójny blok i krwawienie (DBB)

Pojedyncza kula z podwójną izolacją / podwójne siedzenia

Wewnętrzny zawór zwrotny do układu uszczelniającego

Wtórne wstrzyknięcie uszczelniaczana trzonie i korkach siedziska

Połączenia odpowietrzające i odpływowezgodnie z API 6D

Projekt ognioodpornyzgodnie z API 6FA / API 607

Urządzenie antystatyczneI Trzpień zapobiegający wydmuchiwaniu

Działanie: Skrzynia biegów z blokadą

Normy i oceny:

Standard projektowy: API 6D

Klasa ciśnienia: Klasa ASME 600

Połączenia końcowe: Kołnierz RF – ASME B16.5

Twarzą w twarz: API 6D

Przybory:

Ciało: ASTM A105N

Piłka: Stal nierdzewna dupleksowa ASTM A182 F51

Trzpień / czop: Dupleks F51

Siedziba: Węglik wolframu hartowany

Wiosna: Inconel X750

Uszczelnienie dławikowe: Grafit

Pierścienie uszczelniające: Viton

Sworzniowy: ASTM A193 B7 / A194 2H

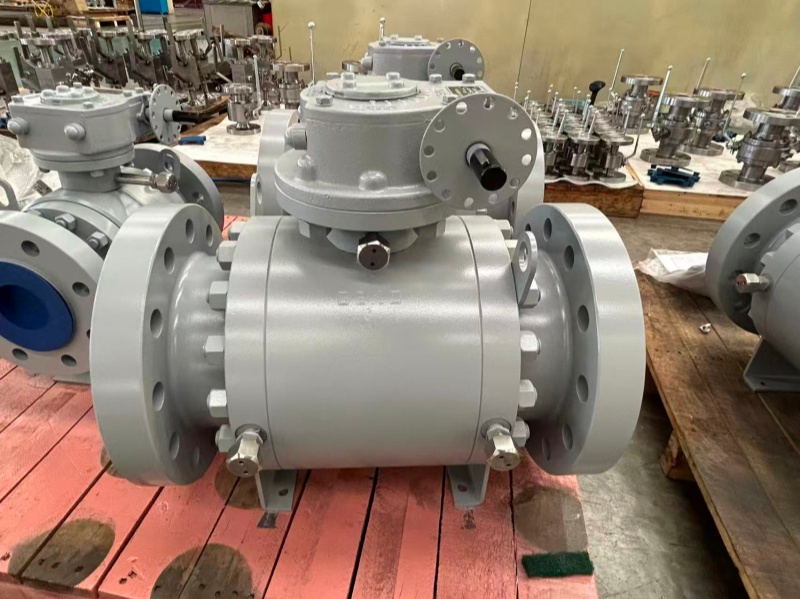

Zawór kulowy 6” z mocowaniem na czopie – pełny przelot, klasa 600

Ten 6-calowy zawór kulowy API 6D montowany na czopieopiera się na tej samej filozofii projektowania o wysokiej integralności i nadaje się do zastosowań w rurociągach o dużej średnicy.

Główne dane techniczne:

Rozmiar: 6”

Stopień ciśnienia: 600 funtów

Nudziarz: Pełna moc

Połączenia końcowe: RF x RF, ASME B16.5

Budowa: Trzy/Dwuczęściowe wejście boczne

DBB z pojedynczą kulą (podwójne siedzenia)

Wewnętrzny zawór zwrotny

Wtórny system wtrysku uszczelniacza

Połączenia odpowietrzające i odpływowe

Bezpieczne ognioodporne: API 6FA / API 607

Trzpień antystatyczny i zapobiegający wydmuchiwaniu

Działanie: Skrzynia biegów z blokadą

Przybory:

Ciało: ASTM A105N

Piłka: Dupleks ASTM A182 F51

Trzpień / czop: Dupleks F51

Siedziba: Węglik wolframu hartowany

Wiosna: Inconel X750

Uszczelka: Grafit

Pierścienie uszczelniające: Viton

Sworzniowy: ASTM A193 B7 / A194 2H

1” zawór kulowy wysokociśnieniowy – 800 LB

Firma GEKO dostarczyła również 1-calowy zawór kulowy wysokociśnieniowy, przeznaczone do kompaktowych instalacji wymagających uszczelnienia o wysokiej integralności.

Najważniejsze informacje techniczne:

Rozmiar: 1”

Stopień ciśnienia: 800 funtów

Nudziarz: Pełna moc

Połączenie: Długi sutek, SW x FNPT

Materiał korpusu: Stal węglowa

Przycinać: Stal nierdzewna duplex

Foki: Viton A

Lokalizacja korków, odpowietrzników i spustówzgodnie z API 6D

Wymienne siedzenia

System wtrysku uszczelniacza siedziska i trzpienia
(z wewnętrznym zaworem zwrotnym, jeśli ma zastosowanie)

Bezpieczne ognioodporne: API 6FA / API 607

Urządzenie antystatyczne i trzpień zapobiegający wydmuchaniu

Sworzniowy: ASTM A193 B7

Gotowy na Instalacja urządzenia blokującego

Zawór zwrotny z kołnierzem talerzowym API 594 – klasa 600

Oprócz zaworów kulowych firma GEKO dostarczyła Zawory zwrotne z kołnierzem waflowym API 594dla niezawodnego zapobiegania cofaniu się przepływu.

Dane techniczne:

Typ: Zawór zwrotny z kołnierzem płytkowym

Stopień ciśnienia: Klasa ASME 600

Instalacja: Między kołnierzami o podwyższonej powierzchni

Standard projektowy: API 594

Przybory:

Ciało: ASTM A216 WCB

Talerze: Dupleks ASTM A182 F51

Przycinać: Dupleks ASTM A182 F51

Siedziba: Metal-metal

Kołki / elementy ustalające: Dupleks F51

Wiosna: Inconel X750
