Jak zawór motylkowy kontroluje przepływ cieczy? Kompletny przewodnik po działaniu

Zawory motylkowe są powszechnie uznawane za najbardziej ekonomiczne i zajmujące najmniej miejsca urządzenia do regulacji przepływu cieczy w rurociągach komunalnych i przemysłowych. W przeciwieństwie do zaworów kulowych, które zapewniają pełny przepływ prostoliniowy, lub zaworów zasuwowych zaprojektowanych wyłącznie do pełnego otwarcia lub całkowitego zamknięcia, przemysłowe zawory motylkowe charakteryzują się unikalną mechaniką tarcz obrotowych, która umożliwia elastyczne zarządzanie płynami. Wielu projektantów systemów i operatorów instalacji zastanawia się: w jaki sposób zawór motylkowy precyzyjnie i stabilnie kontroluje przepływ cieczy? W tym przewodniku wyjaśniono cały mechanizm sterowania przepływem, różne stany robocze zaworów motylkowych, różnice konstrukcyjne między typami produktów i praktyczną wydajność sterowania przepływem w nowoczesnych systemach rurociągowych.

1. Podstawowa zasada sterowania przepływem cieczy za pomocą zaworów motylkowych

Podstawowa metoda sterowania płynem w zaworze motylkowym opiera się naObrotowy dysk o ćwierćobrocie 90 stopniZamontowany pionowo w środku rurociągu, dysk motylkowy obraca się wzdłuż trzpienia zaworu, zmieniając efektywny obszar przepływu wewnątrz rury. Poprzez regulację kąta nachylenia dysku, zawór precyzyjnie zmienia opór przepływu, prędkość cieczy i ciśnienie w rurociągu, realizując w ten sposób trzy podstawowe funkcje sterowania przepływem: pełny przepływ, częściowe dławienie i całkowite odcięcie cieczy.
Ta prosta i niezawodna metoda sterowania przepływem obrotowym jest kluczowym powodem, dla którego zawory motylkowe waflowe, zawory motylkowei zawory motylkowe offsetowe są powszechnie stosowane w rurociągach o dużej średnicy do wody, gazu i płynów procesowych o niskiej lepkości.

2. Trzy podstawowe stany sterowania przepływem

2.1 Pełny przepływ, stan otwarty

Gdy tarcza obraca się o 90 stopni i jest równoległa do kierunku przepływu cieczy, rurociąg osiąga maksymalną przepustowość. Chociaż tarcza pozostaje wewnątrz rurociągu, opływowa konstrukcja tarczy minimalizuje opory przepływu. W tym stanie przemysłowy zawór motylkowy umożliwia nieograniczony przesył płynu, nadaje się do długotrwałej pracy rurociągów obiegowych i scenariuszy maksymalnego przepływu.

2.2 Precyzyjny stan dławienia i regulacji przepływu

Największą zaletą zaworów motylkowych w regulacji przepływu cieczy jest ich doskonała zdolność dławienia. Gdy tarcza pozostaje pod dowolnym kątem od 20% do 70% otwarcia, tworzy wewnątrz rurociągu regulowaną strefę osłonową. Im większa powierzchnia osłonowa, tym większe opory przepływu i niższe natężenie przepływu cieczy. Zawory motylkowe modulacyjne z siłownikami elektrycznymi lub pneumatycznymi mogą utrzymywać stabilne kąty otwarcia, zapewniając ciągłe i dokładne równoważenie przepływu, regulację ciśnienia i kontrolę dystrybucji cieczy w systemach przemysłowych.


2.3 Stan całkowitego zamknięcia dopływu płynu

Gdy tarcza obraca się do 0 stopni i jest całkowicie prostopadła do kierunku przepływu cieczy, przylega ściśle do gniazda zaworu, blokując cały kanał przepływu. Zawory motylkowe z miękkim siedziskiem zastosuj elastyczne odkształcenie siedziska, aby uzyskać szczelność bąbelkową i zerowy wyciek dla czystych mediów, podczas gdy zawory motylkowe z metalowym siedziskiem polegają na precyzyjnych metalowych złączach blokujących płyny o wysokiej temperaturze, wysokim ciśnieniu i płyny ścierne, zapewniając niezawodną izolację rurociągu i odcięcie płynu.

3. Jak różne typy zaworów motylkowych optymalizują kontrolę przepływu

Różne konstrukcje zaworów motylkowych zapewniają zupełnie odmienne efekty sterowania płynem, dostosowując się do różnorodnych warunków pracy w przemyśle:

3.1 Koncentryczne zawory motylkowe do ogólnej kontroli przepływu

Koncentryczne zawory motylkowe charakteryzują się współosiowością trzpienia, tarczy i rurociągu, zapewniając stabilną, podstawową regulację przepływu i izolację. Idealnie nadają się do konwencjonalnych rurociągów uzdatniania wody, HVAC (ogrzewanie, wentylacja, klimatyzacja) i przeciwpożarowych o normalnej temperaturze i niskim ciśnieniu, oferując ekonomiczną i praktyczną kontrolę przepływu.

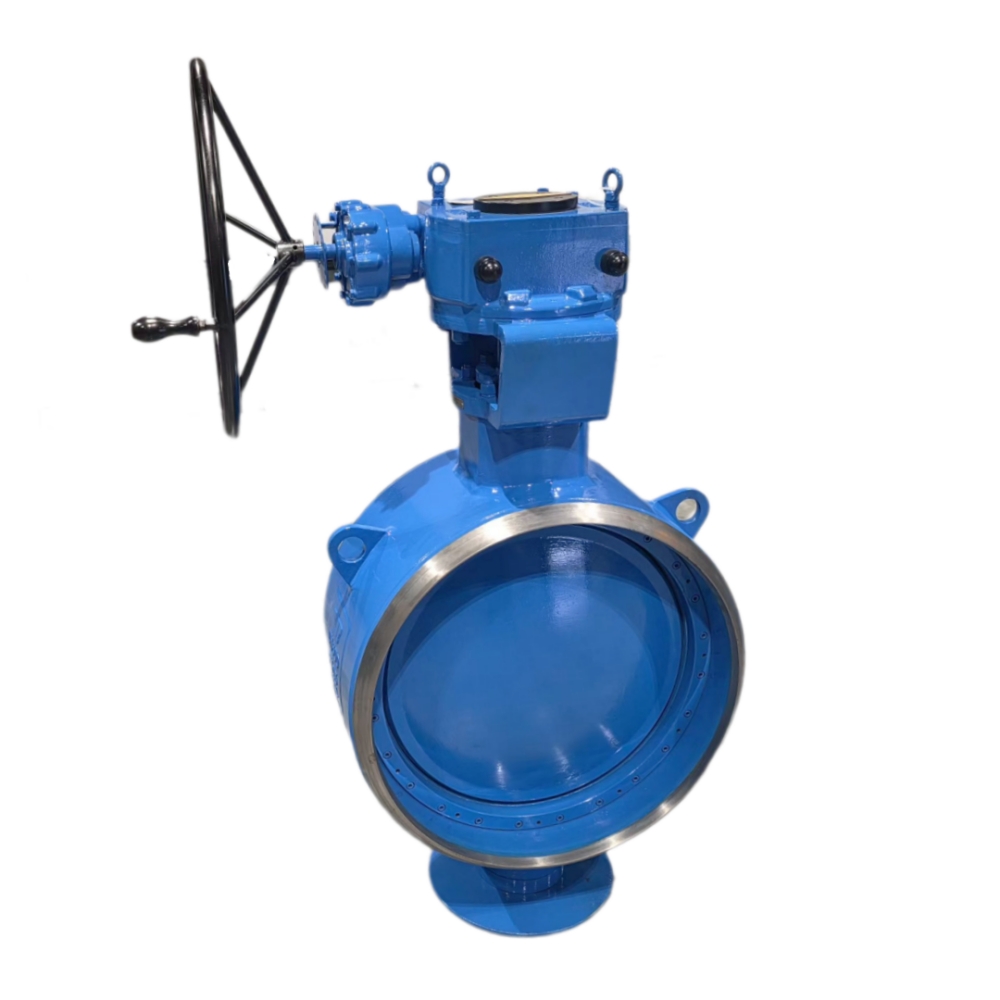

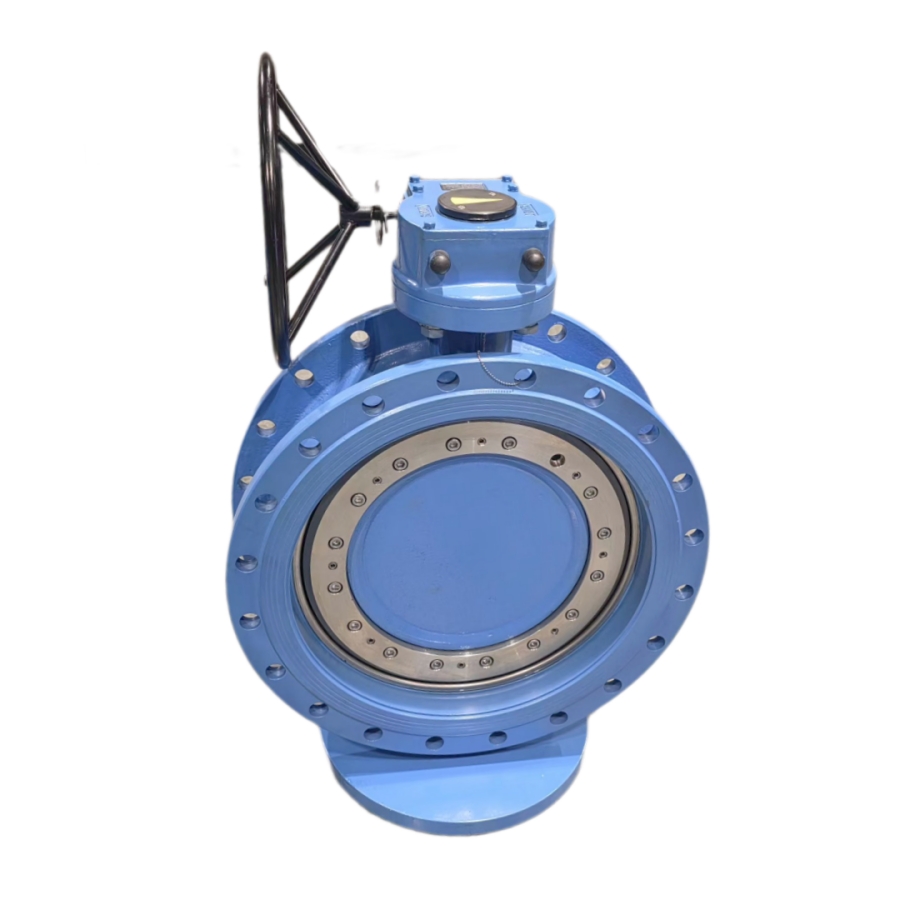

3.2 Podwójne i potrójne zawory motylkowe offsetowe do kontroli przepływu o dużej wytrzymałości

Zawory motylkowe potrójnie offsetowe Zawory motylkowe z podwójnym offsetem wykorzystują unikalną konstrukcję offsetową. Tarcza zapobiega tarciu o gniazdo podczas obrotu, zapewniając płynną i stabilną regulację kąta nawet przy wysokim ciśnieniu i wysokiej temperaturze. zawory motylkowe o dużej wytrzymałości zapewniają precyzyjną kontrolę przepływu pary, spalin, żrących substancji chemicznych i przemysłowych rurociągów procesowych o dużej liczbie cykli.

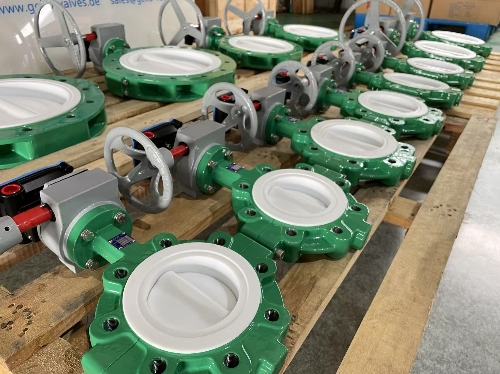

3.3 Cechy kontroli przepływu typu wafel vs. typu lug

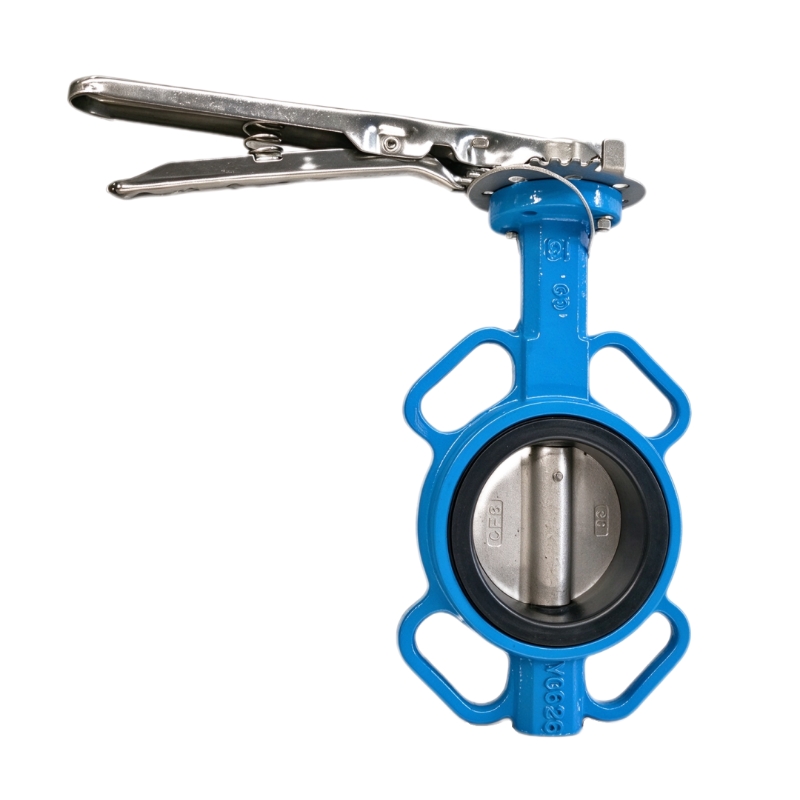

Zawory motylkowe waflowe charakteryzują się ultracienkimi korpusami o niskim oporze przepływu, odpowiednimi do kompaktowych systemów rurociągowych wymagających stabilnej kontroli dużego przepływu. Zawory motylkowe Lug wspiera jednostronny demontaż rurociągu, zapewniając bezpieczeństwo kontroli przepływu w systemie, ułatwiając konserwację segmentowanego rurociągu bez wpływu na cały układ płynów.

4. W jaki sposób siłowniki wspomagają precyzyjną kontrolę przepływu cieczy

Stabilnej kontroli płynu nie można osiągnąć wyłącznie za pomocą korpusu zaworu; siłownik określa dokładność sterowania i poziom automatyzacji:
  • Zawory motylkowe ręczne:Realizacja prostej regulacji przepływu na miejscu i izolacji rurociągu, odpowiedniej do scenariuszy sterowania o niskiej częstotliwości.
  • Pneumatyczne zawory motylkowe: Wyposażone w pozycjonery korygujące odchylenia kątowe, utrzymujące stabilną prędkość przepływu przy zmieniającym się ciśnieniu w rurociągu, idealne do przemysłowych systemów cieczowych zabezpieczonych przed wybuchem.
  • Elektryczne automatyczne zawory motylkowe:Obsługuje zdalną regulację sygnału i proporcjonalną kontrolę przepływu, dopasowując inteligentne systemy przemysłowe do realizacji automatycznego zarządzania płynami i precyzyjnego rozdziału przepływu.

5. Główne zalety sterowania przepływem płynu za pomocą zaworu motylkowego

  • Osiągnij podwójną funkcję izolacji płynu i dławienia przepływu za pomocą jednego urządzenia zaworowego
  • Nadaje się do kontroli przepływu w rurociągach o dużej średnicy, przy niskich kosztach i małej przestrzeni montażowej
  • Płynna praca obrotowa zapewnia stabilną regulację płynu bez przepięć w rurociągu
  • Wiele typów produktów jest przystosowanych do mediów czystych, żrących, wysokotemperaturowych i ściernych
  • Wsparcie ręcznego i automatycznego inteligentnego sterowania płynami dla nowoczesnych systemów przemysłowych

6. Niezawodne rozwiązania zaworów motylkowych do sterowania płynami firmy GEKO Valve

GEKO Valve oferuje pełną gamę wysokowydajnych zaworów motylkowych do precyzyjnej kontroli przepływu cieczy w przemyśle. Nasza oferta produktów obejmuje zawory motylkowe z miękkim i metalowym gniazdem, zawory motylkowe koncentryczne i z potrójnym offsetem, zawory motylkowe międzykołnierzowe i typu LUG, a także ręczne, pneumatyczne i elektryczne zawory motylkowe automatyczne. Wszystkie produkty zapewniają stabilną regulację przepływu, niezawodne odcięcie i długą żywotność, zapewniając precyzyjne i wydajne rozwiązania w zakresie kontroli przepływu cieczy w systemach uzdatniania wody, HVAC, chemicznym, energetycznym i inżynierii komunalnej.
