Jak dopasować specyfikacje zaworów kulowych do wymagań dotyczących przepływu

Przepustowość jest jednym z najważniejszych parametrów decydujących o stabilnej pracy zaworu kulowego w systemie rurociągowym. Niewłaściwe dopasowanie specyfikacji może skutkować nadmiernym spadkiem ciśnienia, niewystarczającą przepustowością cieczy, przeciążeniem pompy, stratami energii, zatkaniem medium osadem, a nawet drganiami i zagrożeniem bezpieczeństwa systemu. Wielu inżynierów ds. zaopatrzenia potwierdza jedynie średnicę nominalną (DN/NPS) i klasę ciśnienia, ignorując geometrię otworu wewnętrznego, strukturę rdzenia kuli, luz uszczelnienia, współczynnik przepływu Cv oraz współczynniki lepkości medium, co prowadzi do niedopasowania zaworów po montażu.

W tym przewodniku systematycznie wyjaśniono, w jaki sposób poszczególne parametry techniczne zaworów kulowych wpływają na wydajność przepływu, wyjaśniono terminologię branżową i podano zasady krok po kroku dotyczące wyboru właściwej konstrukcji zaworu, rodzaju otworu, rozmiaru korpusu i wyposażenia wewnętrznego zgodnie z rzeczywistym zapotrzebowaniem na przepływ cieczy, gazu, pary, szlamu i mediów kriogenicznych.

1. Terminologia podstawowa: kluczowe parametry przepływu i aliasy branżowe

Przed dopasowaniem specyfikacji konieczne jest ujednolicenie terminów zawodowych powszechnie stosowanych w globalnym przemyśle zaworów i mechaniki płynów:

• Wartość CV:Współczynnik przepływu, zwany również przepustowością zaworu, jest najbardziej bezpośrednim wskaźnikiem pomiaru zdolności przepływu cieczy.
• Spadek ciśnienia:Strata ciśnienia, różnica ciśnień na całkowicie otwartym zaworze
• Pełny port / pełny otwór:Zawór kulowy o jednakowym otworze, przelotowy, o pełnym przepływie
• Zredukowany port / Zredukowany otwór: Zawór kulowy o ograniczonym otworze, zwężonym otworze, zaworem kulowym o częściowym otworze
• Turbulencja przepływu:Strata prądów wirowych spowodowana nagłym skurczeniem się kanału wewnętrznego
• Kawitacja:Parowanie i zapadanie się pęcherzyków wewnątrz zaworu przy dużej różnicy ciśnień w przypadku obsługi cieczy

2. Jak typ otworu określa podstawową przepustowość

Największy wpływ na wartość Cv i spadek ciśnienia ma wewnętrzny otwór kuli, co omówiliśmy w poprzednim artykule porównawczym:

2.1 Zawór kulowy o pełnym przelocie (pełnym otworze) do zastosowań wymagających dużego przepływu

Wewnętrzna średnica przelotu kuli jest całkowicie zgodna z wewnętrzną średnicą rurociągu, tworząc prostą, niezakłóconą ścieżkę przepływu.

• Najwyższa wartość współczynnika Cv wśród tych samych rozmiarów nominalnych, minimalna strata ciśnienia
• Brak martwego kąta dla osadzania medium, nadaje się do cyrkulacji o dużej objętości, cieczy lepkich, szlamu, ropy naftowej i kriogenicznego płynu LNG
• Operacja czyszczenia rurociągów, obowiązkowa dla dalekobieżnych głównych rurociągów przesyłowych
• Zastosowanie: Zawór kulowy z pełnym otworem, montowany na czopie, do dużych linii procesowych wysokiego ciśnienia

2.2 Zawór kulowy o zmniejszonym otworze (zmniejszonym otworze) do odgałęzień o niskim przepływie

Otwór kuli jest o 1–2 rozmiary mniejszy od nominalnej średnicy rury, co powoduje zwężenie kanału przepływu.

• Niższa wartość współczynnika Cv, wyraźne turbulencje i spadek ciśnienia podczas transportu płynu
• Mniejszy rdzeń kulki zmniejsza moment obrotowy, pasuje do mniejszych siłowników pneumatycznych lub elektrycznych
• Ekonomiczne rozwiązanie dla powietrza pomiarowego, pętli pobierania próbek, wody HVAC i pomocniczych punktów izolacji o niskim przepływie
• Niedopuszczalne dla mediów podatnych na krystalizację, osadzanie się kamienia i zatykanie cząstkami stałymi

3. Struktura korpusu zaworu wpływa na opór przepływu

3.1 Zawór kulowy pływający a zawór kulowy montowany na czopie

Przy tym samym otworze, zawory kulowe z mocowaniem czopowym posiadają konstrukcję pozycjonującą górny i dolny wał, co zapewnia mniejsze tarcie uszczelniające, płynniejszy przepływ wewnętrzny i nieco wyższą efektywną wartość współczynnika Cv. Są one preferowane w przypadku dużych średnic, wysokiego natężenia przepływu i wysokich ciśnień. Zawory kulowe z pływającą kulą są najczęściej stosowane w zastosowaniach ogólnych o małej średnicy DN15-DN100, zapewniając akceptowalną wydajność przepływu dla niskich i średnich wymagań przepływowych.

3.2 Jednoczęściowa / Dwuczęściowa / Trzyczęściowa konstrukcja nadwozia

• Dwuczęściowy zawór kulowy: płynne przejście przez odlew wewnętrzny, standardowy opór przepływu dla większości scenariuszy przepływu przemysłowego

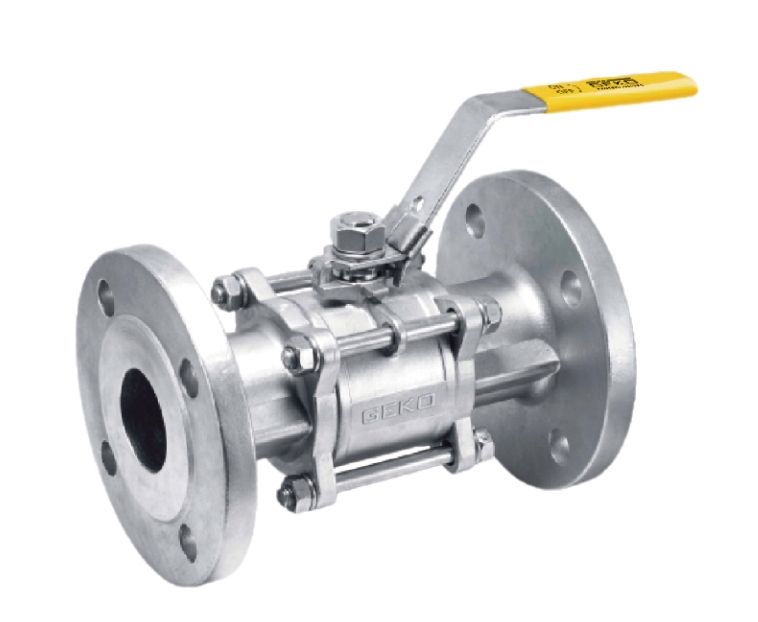

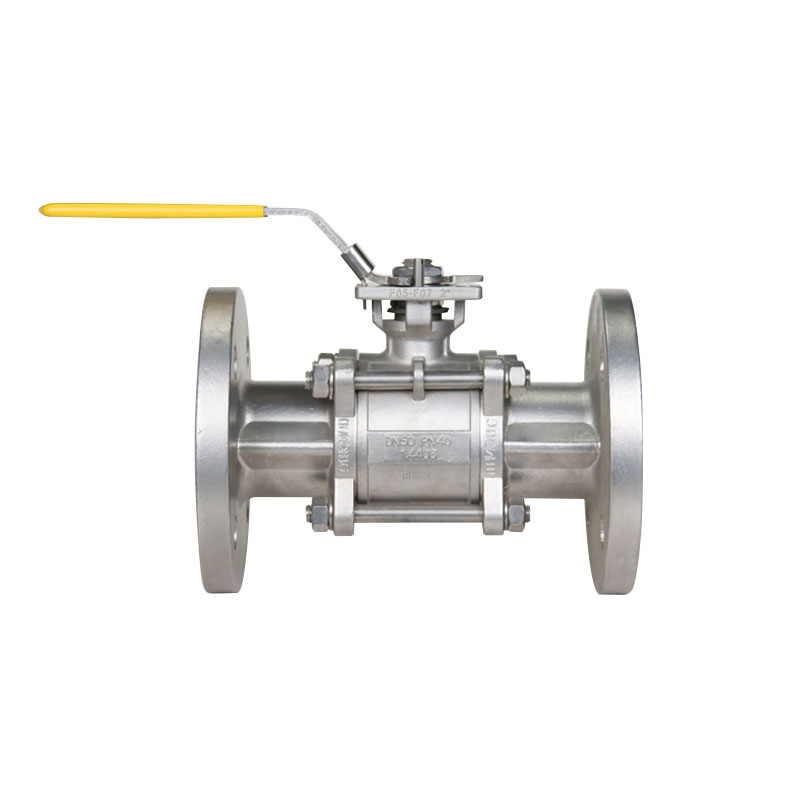

• Trzyczęściowy zawór kulowy: korpus dzielony z większą liczbą wewnętrznych szczelin montażowych, nieco niższa niewielka strata przepływu, wybrany głównie ze względu na łatwą konserwację, a nie optymalizację przepływu
• Jednoczęściowy kuty zawór kulowy: Kompaktowa komora wewnętrzna, stosowana wyłącznie do rurek o małym przepływie

4. Materiał uszczelniający i konstrukcja wykończenia wpływają na efektywny obszar przepływu

Różna grubość siedziska i wystająca część uszczelki zajmą część kanału przepływowego i zmienią rzeczywistą przepustowość:

• Zawór kulowy z miękkim siedziskiem PTFE/RPTFE: Cienkie, pierścieniowe siedzisko zajmuje mało miejsca wewnątrz, zapewnia maksymalną efektywną powierzchnię przepływu i wysoką wartość współczynnika Cv, idealne do układów z dużym przepływem czystych cieczy i gazów
• Zawór kulowy z gniazdem wzmocnionym PEEK:Grubsze, odporne na zużycie siedzisko zmniejsza rozmiar częściowego przejścia, nieznacznie zmniejsza współczynnik przepływu, nadaje się do ściernych, żrących mediów o umiarkowanym zapotrzebowaniu na przepływ
• Zawór kulowy z metalowym gniazdem do napawania STL:Warstwa spawalnicza nałożona na powierzchnię zwiększa grubość powierzchni kuli, małe tłumienie przepływu, stosowana do pary o wysokiej temperaturze i ściernego płynu o wysokim ciśnieniu, gdzie szybkość przepływu jest drugorzędna w stosunku do trwałości

5. Charakterystyka medium wymaga dopasowania specyfikacji docelowej

5.1 Media ciekłe (woda, rozpuszczalniki chemiczne, olej)

- Układ cyrkulacji wody o dużym przepływie, układ chłodzenia: Zawór kulowy z kołnierzem o pełnym otworze, aby zmniejszyć zużycie energii przez pompę - Ropa naftowa o dużej lepkości, syrop, szlam: Zawór kulowy z czopem o pełnym otworze, aby uniknąć zablokowania przepływu - Dozowanie chemikaliów o małym przepływie: Zawór kulowy z gwintem o zmniejszonym otworze i małym rozmiarze

5.2 Gaz i sprężone powietrze

- Główny kolektor sprężonego powietrza: konstrukcja o pełnym otworze, aby zmniejszyć spadek ciśnienia podczas przesyłu gazu na duże odległości - Punkty odgałęzień gazu pomiarowego: kompaktowy zawór kulowy o zmniejszonym otworze, zapewniający kontrolę kosztów

5.3 Para i płyny o wysokiej temperaturze

Nasycona i przegrzana para powoduje dużą ekspansję objętości, należy obliczyć przepływ Cv w wysokiej temperaturze; zaleca się stosowanie pełnoprzelotowych zaworów kulowych z gniazdem metalowym, aby zapobiec odkształceniu uszczelnienia i zwężeniu przepływu spowodowanemu rozszerzalnością cieplną.

5.4 Media kriogeniczne (LNG, ciekły azot)

W przypadku gazów skroplonych o niskiej temperaturze obowiązują surowe wymagania dotyczące stabilności przepływu. Dopuszcza się wyłącznie stosowanie pełnoprzelotowych zaworów kulowych z nieruchomym czopem, aby wyeliminować uszkodzenia spowodowane uderzeniami i kawitacją przy przepływie dwufazowym.

6. Standardowy proces dopasowywania krok po kroku

1. Oblicz wymagany maksymalny przepływ i dopuszczalny maksymalny spadek ciśnienia w pętli
2. Określ minimalną wartość Cv, jaką zawór musi osiągnąć, i odpowiednio wybierz pełny lub zmniejszony otwór
3. Potwierdź rodzaj medium, lepkość, temperaturę i zawartość cząstek, aby zablokować materiał korpusu i konfigurację uszczelnienia
4. Wybierz konstrukcję pływającą lub czopową na podstawie rozmiaru nominalnego i klasy ciśnienia
5. Dopasuj przyłącza końcowe (kołnierzowe, BW, SW, gwintowane) i typ siłownika zgodnie z układem na miejscu
6. Sprawdź ryzyko kawitacji w przypadku stosowania cieczy o dużej różnicy ciśnień i w razie potrzeby dodaj elementy antykawitacyjne

7. Typowe pułapki niezgodności specyfikacji

• Stosowanie zaworów kulowych o zmniejszonym otworze na głównych rurociągach procesowych o dużym przepływie, co prowadzi do nadmiernej utraty ciśnienia i wzrostu kosztów eksploatacji energii elektrycznej
• Wybór grubych twardych siedzisk z PEEK-u do systemów czystej wody o dużym przepływie, niepotrzebnie zmniejszający efektywną wartość współczynnika Cv
• Określanie zaworów kulowych pływających dla rurociągów o dużej średnicy i dużym przepływie o średnicy DN200 i większej, co powoduje nadmierny moment roboczy i przeciążenie siłownika
• Ignorowanie kawitacji w rurociągach z cieczą wysokociśnieniową, powodującej erozję wewnętrzną i ciągłe wahania przepływu

Wniosek

Dopasowanie specyfikacji zaworów kulowych do wymagań przepływowych opiera się na mierzalnych wskaźnikach, takich jak współczynnik przepływu Cv i spadek ciśnienia. Podstawowa logika doboru to: zastosowanie zaworów kulowych o pełnym przepływie i mocowaniu czopowym do mediów o dużym przepływie, niskich stratach ciśnienia, wymagających przedmuchu i zawierających cząstki stałe; zastosowanie ekonomicznych zaworów kulowych o zmniejszonym przepływie do pomocniczych odgałęzień o małym przepływie i rurociągów pomiarowych. Jednocześnie należy skoordynować konstrukcję korpusu, materiał gniazda, konstrukcję i właściwości medium, aby zagwarantować stabilny, wydajny i energooszczędny transport cieczy w całym systemie rurociągów.

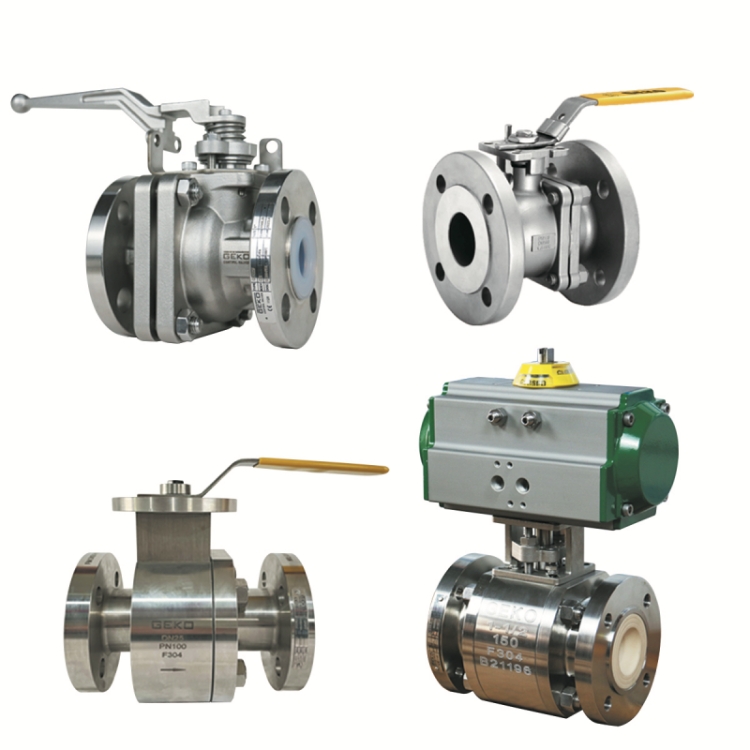

Firma GEKO Valve dostarcza zawory kulowe o pełnym i zmniejszonym otworze w wersjach pływających i czopowych, z kompletnymi danymi testowymi parametrów przepływu Cv, wieloma opcjami uszczelnień i gatunkami materiałów, co pozwala na precyzyjne dopasowanie specyfikacji przepływu do projektów energetycznych, petrochemicznych, kriogenicznych, chemicznych i uzdatniania wody.
