Nowoczesne przemysłowe i komunalne systemy przepływu cieczy wymagają niezawodnych komponentów, które umożliwiają zarówno odcięcie przepływu, jak i precyzyjną modulację. Wśród rozwiązań zaworów ćwierćobrotowych, zawory motylkowe wyróżniają się kompaktowymi wymiarami, ekonomicznością i sprawdzoną skutecznością regulacji przepływu w rurociągach o dużej średnicy. Podczas gdy wielu użytkowników kojarzy zawory motylkowe wyłącznie z prostym odcięciem, odpowiednio dobrane zawory motylkowe mogą zapewnić stabilne dławienie przepływu cieczy, gazów i mediów o niskiej ścieralności. W tym artykule wyjaśniono dokładnie, jak zawory motylkowe regulują przepływ, ich charakterystykę sterowania, odpowiednie zakresy pracy, dopasowanie siłowników oraz rzeczywiste ograniczenia w nowoczesnych systemach procesowych.

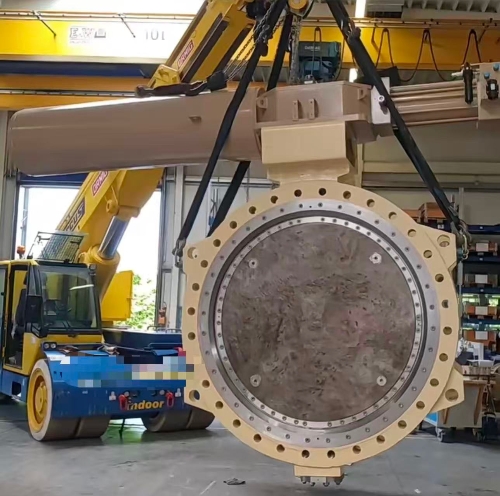

Zawór motylkowy reguluje przepływ poprzez obrót okrągłej tarczy wewnątrz rury. Tarcza obraca się wokół centralnego wału, podłączonego do napędu ręcznego, pneumatycznego lub elektrycznego. Gdy tarcza znajduje się równolegle do osi rurociągu, zawór otwiera się całkowicie, zapewniając maksymalną przepustowość. Obracając się w kierunku pozycji zamkniętej, tarcza blokuje część kanału przepływu, tworząc zmienny opór przepływu, który moduluje prędkość medium i objętościowe natężenie przepływu. Przy obrocie o 90 stopni tarcza jest ustawiona prostopadle do przepływu, aby zapewnić zamknięcie.

W przeciwieństwie do zaworów kulowych, które oferują niemal niezakłócony przepływ o pełnym prześwicie, tarcza motylkowa zawsze pozostaje w kanale przepływu, nawet przy pełnym otwarciu. Ta naturalna przeszkoda generuje spadek ciśnienia, który staje się kluczową fizyczną podstawą dławienia i regulacji przepływu.
Większość standardowych zaworów motylkowych spełnia zmodyfikowana charakterystyka przepływu stałoprocentowegoNiewielkie korekty kątowe w zakresie środkowego skoku powodują stosunkowo duże zmiany objętości przepływu. Oznacza to, że najlepsza wydajność dławienia występuje zazwyczaj w zakresie od 20% do 70% otwarcia tarczy. Praca w pozycjach bliskich całkowitemu zamknięciu lub prawie pełnym otwarciu zmniejsza dokładność regulacji: pozycje bliskie zamknięciu stwarzają ryzyko kawitacji i erozji przy dużej prędkości; pozycje bliskie pełnemu otwarciu powodują minimalne zmiany przepływu nawet przy znacznym obrocie tarczy.
W przypadku wymagających pętli sterowania, specjalnie wyprofilowane tarcze umożliwiają dostosowanie krzywych przepływu do liniowych wymagań procesu, poprawiając stabilność w zastosowaniach z ciągłą modulacją przepływu.

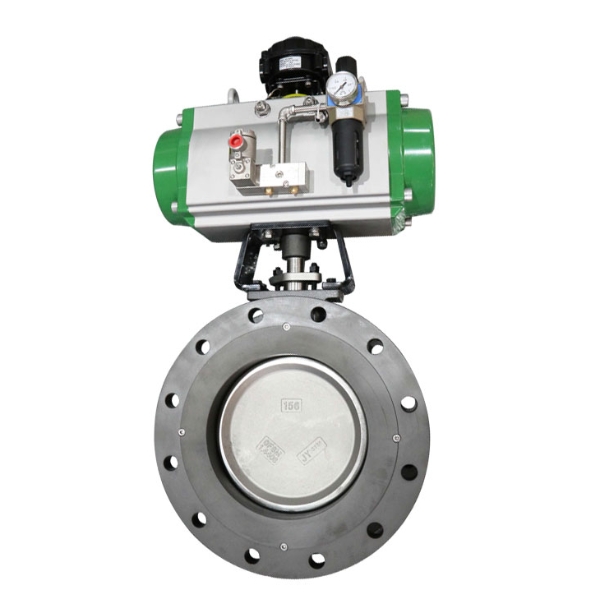

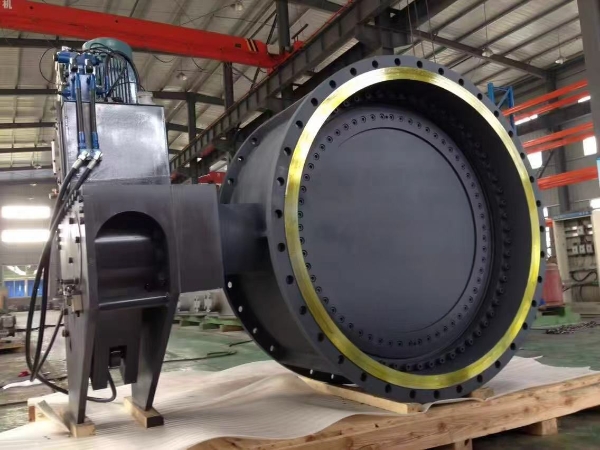

Dobre wyniki dławienia zależą nie tylko od konstrukcji korpusu zaworu, ale także od kompatybilnego sterowania:

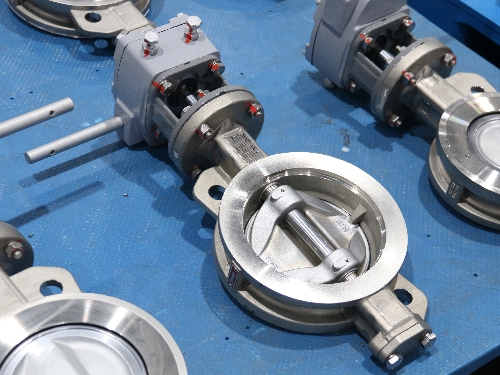

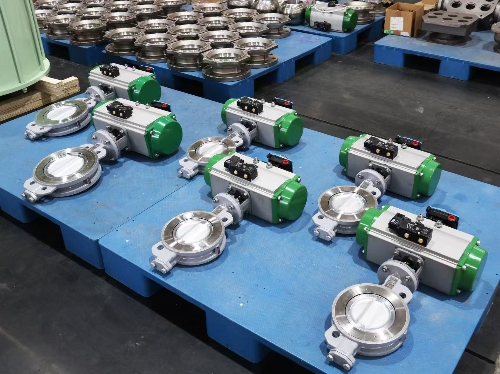

Bez dedykowanego pozycjonera nawet wysokiej jakości zawory motylkowe nie mogą utrzymać stabilnego przepływu o zadanej wartości przy zmieniających się warunkach ciśnienia po stronie wlotowej.

Inżynierowie powinni rozumieć ograniczenia praktyczne, aby uniknąć przedwczesnej awarii podzespołów:
Zawory motylkowe są powszechnie stosowane do regulacji przepływu w układach o dużych rozmiarach, gdzie dominują ograniczenia kosztów i przestrzeni:

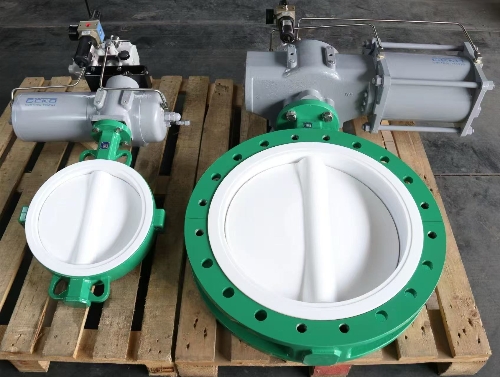

Ogranicz działanie dławienia w przedziale 20–70%. Do automatycznych pętli sterowania należy dobrać siłowniki modulacyjne ze sprzężeniem zwrotnym położenia. Oblicz moment obrotowy na podstawie rzeczywistej różnicy ciśnień, a nie tylko nominalnego rozmiaru zaworu. Wybierz odpowiednie materiały gniazd, zgodne z temperaturą procesu i składem chemicznym medium. W przypadku przewidywanej silnej kawitacji należy rozważyć zastosowanie trymera antykawitacyjnego lub alternatywnych typów zaworów.
Zawory motylkowe zapewniają skuteczną i konkurencyjną cenowo regulację przepływu w wielu nowoczesnych systemach przemysłowych i komunalnych o dużej średnicy. Zasada działania obrotowego dysku umożliwia zarówno izolację, jak i modulację, a wydajność jest ograniczona przez charakterystykę przepływu, konfigurację siłownika i warunki procesu. Dopasowanie konstrukcji zaworu, osprzętu napędowego i zakresu pracy zapewnia stabilną, długotrwałą kontrolę przepływu w instalacji zaworów motylkowych.
