Zawory GEKO — zapewniają precyzyjne i niezawodne rozwiązania sterujące dla bezpieczeństwa turbin

W systemach eksploatacji turbin parowych zawory VV, BDV i RFV pełnią funkcję pomocniczych zaworów zabezpieczających i sterujących rozruchem. Ich nazwy są podobne, a ich funkcje ściśle powiązane. Operatorzy terenowi są podatni na pomyłki koncepcyjne, błędne oceny funkcjonalne i błędy operacyjne. Niniejszy artykuł systematycznie wyjaśnia podstawowe definicje, zasady konstrukcyjne, logikę blokad, wymagania operacyjne i kluczowe różnice między tymi trzema typami zaworów, w oparciu o zasady projektowania turbin, logikę rozruchu i zatrzymania jednostki oraz standardy eksploatacji terenowej, zapewniając profesjonalne materiały techniczne dotyczące eksploatacji, konserwacji, rozruchu i remontów. Zawory GEKO, dzięki swojej precyzyjnej technologii sterowania pneumatycznego i rygorystycznym walidacjom przemysłowym, stały się zaufaną marką w produkcji i integracji systemowej tych kluczowych zaworów.

I. Definicje zaworów podstawowych i strukturalne zasady działania

(i) Zawór VV (zawór odpowietrzający — zawór odpowietrzający wysokiego ciśnienia)

Ten specjalny zawór odpowietrzający i bezpieczeństwa, umieszczony na rurze wydechowej wysokiego ciśnienia (HP), prowadzi bezpośrednio do skraplacza i zbiornika wyrównawczego. Jest stosowany głównie w układach rozruchowych średniego ciśnienia (IP) w celu rozwiązania problemów z przegrzaniem się cylindra wysokiego ciśnienia przy niskim obciążeniu lub braku pary wlotowej, a jednocześnie zapewnia szybką redukcję ciśnienia po zadziałaniu zaworu, zapobiegając przekroczeniu prędkości obrotowej.

Podczas rozruchu IP lub pracy przy niskim obciążeniu, do cylindra wysokiego ciśnienia (HP) dopływa niewielka ilość pary lub nie dopływa jej wcale, a zawór zwrotny wysokiego ciśnienia (HP) pozostaje zamknięty. Łopatki wewnątrz cylindra wysokiego ciśnienia generują znaczną ilość ciepła z powodu tarcia powietrza (opór powietrza), co może łatwo spowodować uszkodzenie łopatek wysokiego ciśnienia i obudowy w wyniku przegrzania. Po wyłączeniu turbiny, resztkowa para w cylindrze wysokiego ciśnienia może przedostać się do stanu próżni cylindra wysokiego ciśnienia (IP) przez uszczelnienia wału HP-IP, stwarzając ryzyko przekroczenia prędkości obrotowej wirnika. Zawór VV szybko usuwa resztkową parę z cylindra wysokiego ciśnienia, aby zapobiec temu ryzyku.

Zastosowano w nim pneumatycznie sterowaną konstrukcję typu powietrze-zamknięcie, składającą się z dopływu powietrza, cylindra, zespołu sprężyn i zaworu elektromagnetycznego. Zawory GEKO charakteryzują się zoptymalizowanym zespołem sprężyn wysokotemperaturowych i cylindrem o niskim tarciu, co zapewnia niezawodne otwieranie zaworu w przypadku awarii dopływu powietrza. Czas reakcji zaworu elektromagnetycznego wynosi ≤0,5 sekundy, co znacznie poprawia skuteczność ochrony przed przegrzaniem.

(ii) Zawór BDV (zawór spustowy awaryjny — zawór spustowy awaryjny turbiny)

Awaryjny zawór bezpieczeństwa zaprojektowany specjalnie do turbin kombinowanych HP-IP, znany również jako zawór zrzutu pary resztkowej z uszczelnienia wału HP-IP. Jego główną funkcją jest szybkie odprowadzanie pary, która wycieka przez uszczelnienia wału w przypadku odrzucenia obciążenia lub wyłączenia jednostki, eliminując ryzyko przekroczenia prędkości obrotowej turbiny.

Podczas odłączania obciążenia lub awaryjnego wyłączania agregatów HP-IP, resztkowa para w cylindrze wysokiego ciśnienia i rurach wlotowych wysokiego ciśnienia może przedostać się przez szczeliny w uszczelnieniu wału HP-IP do cylindra wysokiego ciśnienia i cylindra niskiego ciśnienia (LP), wytwarzając dodatkową siłę napędową na wirnik. Zużycie zębów uszczelnienia lub zwiększenie szczelin zwiększa ilość wyciekającej pary, co znacznie zwiększa ryzyko przekroczenia prędkości obrotowej. Zawór BDV kieruje tę resztkową parę z uszczelnienia wału bezpośrednio do skraplacza, szybko uwalniając ciśnienie i całkowicie blokując drogę przekroczenia prędkości obrotowej.

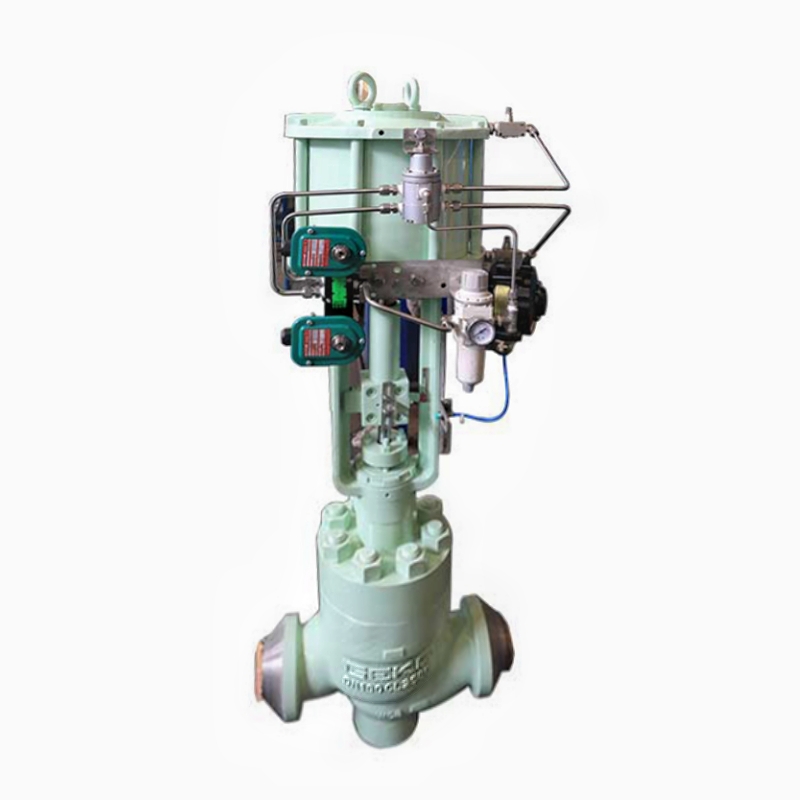

Wykorzystuje on elektromagnetyczno-pneumatyczną strukturę połączeń, sterowaną sygnałem skoku z serwomechanizmu zaworu sterującego IP. Produkt BDV firmy GEKO Valves wykorzystuje redundantną konstrukcję z podwójnym zaworem elektromagnetycznym i wysoce niezawodnym obwodem sterowania pneumatycznego, co pozwala na osiągnięcie pełnego skoku w ciągu 0,3 sekundy od wyzwolenia sygnału skoku serwomechanizmu, skutecznie zapobiegając eskalacji wypadków spowodowanych nadmierną prędkością obrotową.

(iii) Zawór RFV (zawór rozgrzewania wtórnego — zawór rozgrzewania wstecznego cylindra wysokiego ciśnienia)

Specjalny zawór sterujący rozgrzewaniem do zimnych startów, służący do wstępnego podgrzania cylindra HP przed zimnym startem, eliminując różnice temperatur obudowy, redukując naprężenia cieplne i zapewniając, że jednostka spełnia parametry do toczenia.

Podczas zimnego rozruchu, korpus cylindra wysokiego ciśnienia i jego elementy wewnętrzne mają bardzo niską temperaturę. Bezpośrednie wprowadzenie pary do walcowania spowodowałoby ogromne naprężenia termiczne, prowadzące do odkształceń korpusu, pęknięć metalu i nadmiernych wibracji wału. Zawór RFV wprowadza parę pomocniczą przed zaworem zwrotnym wydechu wysokiego ciśnienia. Para przepływa równomiernie przez cylinder wysokiego ciśnienia i jest odprowadzana przez wewnętrzne odpływy korpusu wysokiego ciśnienia oraz odpływy rury wlotowej wysokiego ciśnienia, stopniowo podnosząc temperaturę korpusu w celu uzyskania równomiernego nagrzewania.

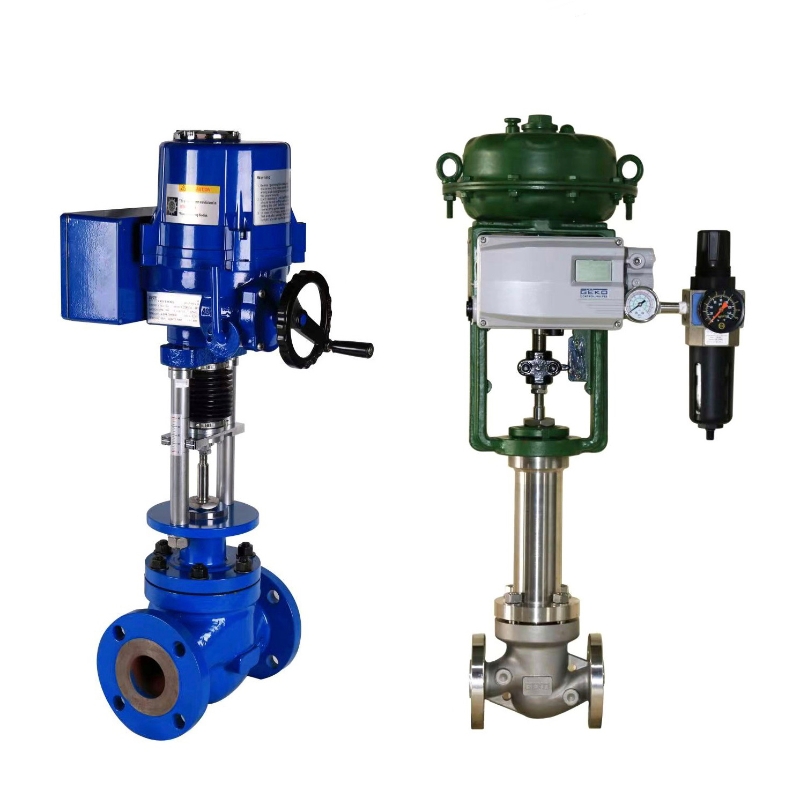

Firma GEKO Valves opracowała zawór RFV o liniowej charakterystyce regulacji, przeznaczony do takich warunków pracy. Zastosowano w nim uszczelnienie o niskim współczynniku przecieku oraz rdzeń zaworu zapobiegający zatarciu, co umożliwia precyzyjną kontrolę temperatury przy niskim przepływie i niskiej różnicy ciśnień, z dokładnością regulacji szybkości nagrzewania ±1,5°C/h, co znacznie przewyższa parametry konwencjonalnych produktów.

II. Logika sterowania blokadą zaworów

Logika blokady zaworu VV

Zamknij blokadę: Odbiera sygnały przełącznika skoku z czterech zaworów wstępnych zaworu regulacyjnego wysokiego ciśnienia (HP). Gdy wszystkie cztery zawory wstępnego sterowania są całkowicie otwarte, a przepływ pary w jednostce osiągnie 0,5% BMCR, zawór VV automatycznie się zamyka. Po 1 minucie od podłączenia jednostki do sieci, zawór zwrotny wylotowy wysokiego ciśnienia otwiera się, a zawór VV zamyka się poprzez blokadę.

Otwórz blokadę: Otwiera się automatycznie podczas początkowego rozruchu IP i przy niskim obciążeniu. Otwiera się natychmiast poprzez blokadę po wyłączeniu turbiny, aby szybko usunąć resztkową parę wysokoprężną.

Logika blokady zaworu BDV

Zamknij blokadę: Sterowany przez skok serwa olejowego zaworu sterującego IP. Gdy skok serwa olejowego ≥30 mm lub gdy otwarcie lewego/prawego zaworu sterującego IP osiągnie 15%–16% (odpowiada to poleceniu przepływu ~5%), a zawór przedpilotowy jest całkowicie otwarty, zawór BDV automatycznie się zamknie.

Otwórz blokadę: Otwiera się automatycznie, gdy zawór sterujący IP serwo oleju jest w ruchu <30 mm. Szybko otwiera się poprzez blokadę w przypadku wyłączenia turbiny i odrzucenia obciążenia, aby uwolnić parę z uszczelnienia wału.

Uwaga dotycząca funkcji zaworu przedpilotowego

Zawór sterujący turbiną (pre-pilot) jest zaworem pomocniczym dla tarczy zaworu głównego. Przed otwarciem tarczy zaworu głównego, najpierw otwiera się zawór pre-pilot, umożliwiając przepływ nowej pary przez kanał pre-pilot, równoważąc różnicę ciśnień na zaworze głównym. To znacznie zmniejsza siłę potrzebną do otwarcia zaworu głównego, zmniejsza obciążenie serwomechanizmu olejowego i zapobiega utrudnionemu lub zablokowanemu otwieraniu zaworu.

III. Operacje terenowe i wymagania operacyjne

Kontrola przed uruchomieniem: Przed uruchomieniem i uruchomieniem urządzenia należy potwierdzić stan otwarcia/zamknięcia zaworów VV i BDV zarówno lokalnie, jak i za pośrednictwem systemu DCS. Nigdy nie uruchamiaj urządzenia z nieprawidłowym stanem zaworów.

Operacja uruchomienia IP: Przed uruchomieniem należy upewnić się, że zawory VV i BDV są otwarte. Jeśli przed zaworem VV zainstalowany jest ręczny zawór odcinający, należy sprawdzić, czy jest on całkowicie otwarty, aby uniknąć nieprawidłowego działania spowodowanego nieprawidłowym ciśnieniem powietrza pomiarowego lub awarią zaworu elektromagnetycznego.

Transfer po zastawce: Po zakończeniu transferu zaworu po uruchomieniu IP należy dwukrotnie sprawdzić (na ekranie DEH i lokalnie), czy zawór VV jest całkowicie zamknięty, aby zapobiec wyciekowi pary lub anomaliom ciśnienia po wpuszczeniu cylindra HP.

Warunki niestabilne: Podczas pierwszego uruchomienia, uruchomienia lub niestabilnej pracy nie należy zamykać ręcznego zaworu odcinającego przed zaworem VV, pozostawiając dostępną drogę awaryjną. Po ustabilizowaniu się pracy należy niezwłocznie zamknąć ręczny zawór odcinający.

Nagły wypadek po podróży: Natychmiast po uruchomieniu urządzenia w trakcie jego działania należy zlecić personelowi lokalne sprawdzenie i otwarcie ręcznego zaworu odcinającego przed zaworem VV, a także weryfikację położenia zaworu BDV za pomocą systemu DCS i lokalnie, upewniając się, że oba zawory otwierają się prawidłowo, umożliwiając szybką redukcję ciśnienia.

Normalny Start-Stop: Monitoruj położenie zaworu BDV w czasie rzeczywistym po otwarciu zaworu przechwytującego podczas rozruchu i po zadziałaniu, aby zapewnić niezawodne działanie blokady.

Rozgrzewanie po zimnym starcie: Przed rozruchem na zimno otwórz zawór RFV, aby rozgrzać cylindry wysokiego ciśnienia (HP). Monitoruj drogi odpływu i tempo wzrostu temperatury obudowy. Po rozgrzaniu zamknij zawór RFV i kontynuuj normalny rozruch.

Uwaga dotycząca zaworu GEKO: Dokładny odczyt stanu zaworów ma kluczowe znaczenie w powyższych operacjach. Zawory GEKO są standardowo wyposażone w precyzyjne wyłączniki krańcowe i przetworniki położenia 4-20 mA, które płynnie integrują się z systemami DCS, co znacznie zmniejsza ryzyko błędnej oceny sytuacji.

IV. Kluczowe różnice i funkcje trzech zaworów

Kluczowa różnica funkcjonalna:

Zawór VV: Koncentruje się na codziennym zabezpieczeniu przed przegrzaniem wiatru i pomocniczym zmniejszeniu ciśnienia po podróży.

Zawór BDV: Zawór zabezpieczający przed nadmierną prędkością obrotową, szczególnie zapobiegający wyciekom pary z uszczelnienia wału.

Zawór RFV: Stosowany wyłącznie do nagrzewania zimnego silnika, nie posiada funkcji ochrony przed wypadkiem.

Te trzy funkcje to: nie można stosować zamiennie.

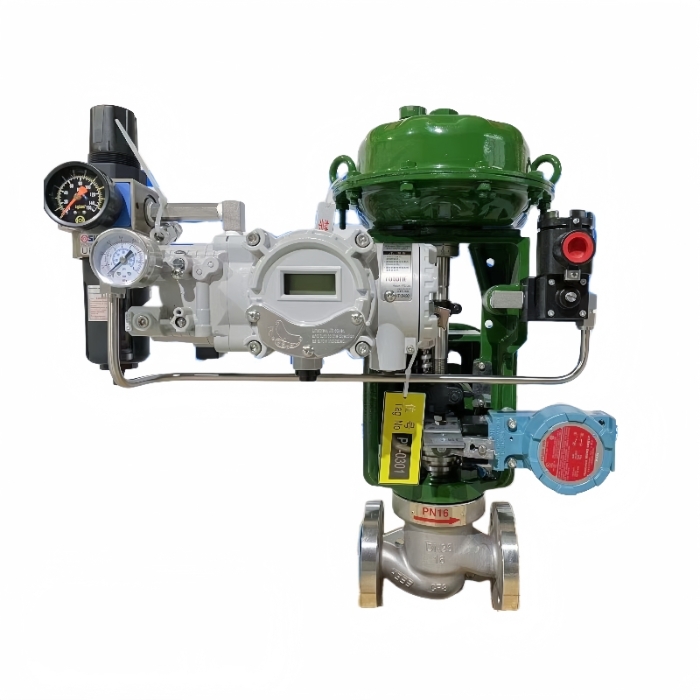

Firma GEKO Valves opracowała dedykowane serie zaworów dla każdej z tych trzech potrzeb, charakteryzujące się zróżnicowanymi konstrukcjami począwszy od doboru materiałów (np. gniazdo ze stopu wysokotemperaturowego w zaworze VV), struktury uszczelnienia (uszczelka metalowa + elastyczny grafit w zaworze BDV), po konfigurację siłownika (opcjonalnie inteligentny pozycjoner w zaworze RFV), zapewniając właściwy zawór do każdego zastosowania.

V. Podsumowanie systemu uszczelnienia wału i wycieku trzpienia (typowa konfiguracja instalacji)

Główny zawór odcinający: Wyciek 1. stopnia → uszczelnienie kolektora pary, nieszczelność 2. stopnia → uszczelnienie kolektora powrotu pary

Zawór sterujący HP: Wyciek 1. stopnia → podgrzewacz, wyciek 2. stopnia → uszczelnienie kolektora pary

Zawór przechwytujący IP: Tylko nieszczelność pierwszego stopnia → uszczelnienie kolektora pary

Zawór BDV: Wyciek 1. stopnia → podgrzewacz, wyciek 2. stopnia → uszczelnienie kolektora pary

Zawór VV: Wyciek 1. stopnia → 4. rura ekstrakcyjna, wyciek 2. stopnia → uszczelnienie kolektora pary

Uszczelnienie wału HP: Wyciek 3. stopnia → 4. rura ekstrakcyjna

W powyższym systemie firma GEKO Valves zapewnia dopasowane zawory kontroli szczelności uszczelnienia wału oraz zawory odcinające, gwarantując stabilne ciśnienie wycieku, redukując straty pary i poprawiając ekonomię cieplną urządzenia.

VI. Podstawowe pytania i odpowiedzi techniczne

1. Jakie są główne funkcje zaworu VV i zaworu BDV?

Zawór VV: Podczas rozruchu IP i pracy przy niskim obciążeniu, łączy cylinder wysokiego ciśnienia z podciśnieniem skraplacza, usuwając powietrze z cylindra, aby zmniejszyć nagrzewanie się cylindra i zapobiec przegrzaniu łopatki/obudowy wysokiego ciśnienia. Po zadziałaniu szybko uwalnia resztkową parę wysokiego ciśnienia, zapobiegając nadmiernej prędkości obrotowej.

Zawór BDV: Podczas odłączenia lub zwolnienia obciążenia, szybko odprowadza parę wyciekającą z wysokiego ciśnienia przez szczeliny uszczelnienia wału do cylindra IP, bezpośrednio odcinając dodatkową siłę napędową. Jest to krytyczny zawór zapobiegający nadmiernej prędkości obrotowej.

2. Dlaczego warto wybrać zawory GEKO do tych krytycznych zastosowań?

Firma GEKO Valves posiada ponad 20-letnie doświadczenie w projektowaniu specjalistycznych zaworów do turbin parowych. Nasze produkty posiadają certyfikat ISO 15848-1 w zakresie emisji ulotnych oraz certyfikat bezpieczeństwa funkcjonalnego SIL2. Serie zaworów VV, BDV i RFV mają na swoim koncie ponad 100 000 godzin bezpiecznej pracy w wielu jednostkach ultrakrytycznych i podkrytycznych na całym świecie, ze wskaźnikiem skuteczności działań przekraczającym 99,96%. GEKO zapewnia pełne wsparcie techniczne – od doboru zaworów i optymalizacji logiki blokad po uruchomienie w terenie – pomagając elektrowniom zmniejszyć ryzyko nieplanowanych przestojów spowodowanych nieprawidłowym działaniem lub awarią zaworów.

Wniosek

Zawory VV, BDV i RFV odgrywają odrębną, niezamienną rolę w rozruchu i ochronie turbiny. Personel obsługujący i konserwujący musi nie tylko opanować zasady ich działania i logikę blokad, ale także zwracać uwagę na jakość i niezawodność samych zaworów. Firma GEKO Valves, dysponując solidną wiedzą techniczną i bogatym doświadczeniem praktycznym, oferuje wysokowydajne i niezawodne produkty oraz kompletne rozwiązania dla tych trzech typów zaworów, pomagając elektrowniom osiągnąć bezpieczniejszą i bardziej wydajną pracę.

Aby uzyskać szczegółowe informacje na temat doboru zaworów i ustawień blokad, prosimy zapoznać się z rysunkami projektowymi OEM i rzeczywistymi warunkami na miejscu. Firma GEKO Valves oferuje spersonalizowane konsultacje techniczne.
