Zawory z tuleją uszczelniającą a zawory z uszczelnieniem olejowym: kluczowe różnice konstrukcyjne

Wybierając przemysł zawory czopowe w przypadku rurociągów procesowych dwiema najczęściej stosowanymi opcjami konstrukcji uszczelniających są zawór czopowy wyłożony tuleją (tuleją) i zawór z uszczelnieniem olejowym/smarowanymChociaż oba modele zapewniają izolację włączania i wyłączania na poziomie ćwierć obrotu, ich zasady szczelności, procesy konserwacji, kompatybilność z mediami i charakterystyka żywotności różnią się znacząco. Zrozumienie, czy Twój projekt wymaga Rękaw PTFE Lub Elementy uszczelniające PTFE w porównaniu z wtryskiwanym smarem uszczelnieniem metal-metal jest niezbędne, aby uniknąć zanieczyszczeń, częstych napraw i nieoczekiwanych przestojów w systemach chemicznych, naftowo-gazowych, rafineryjnych i uzdatniania wody.

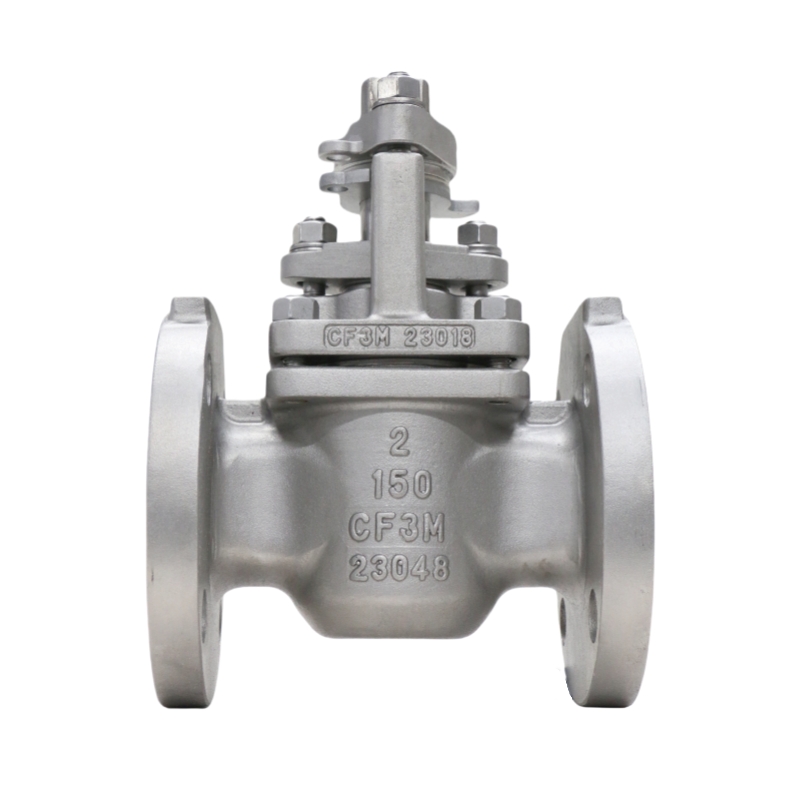

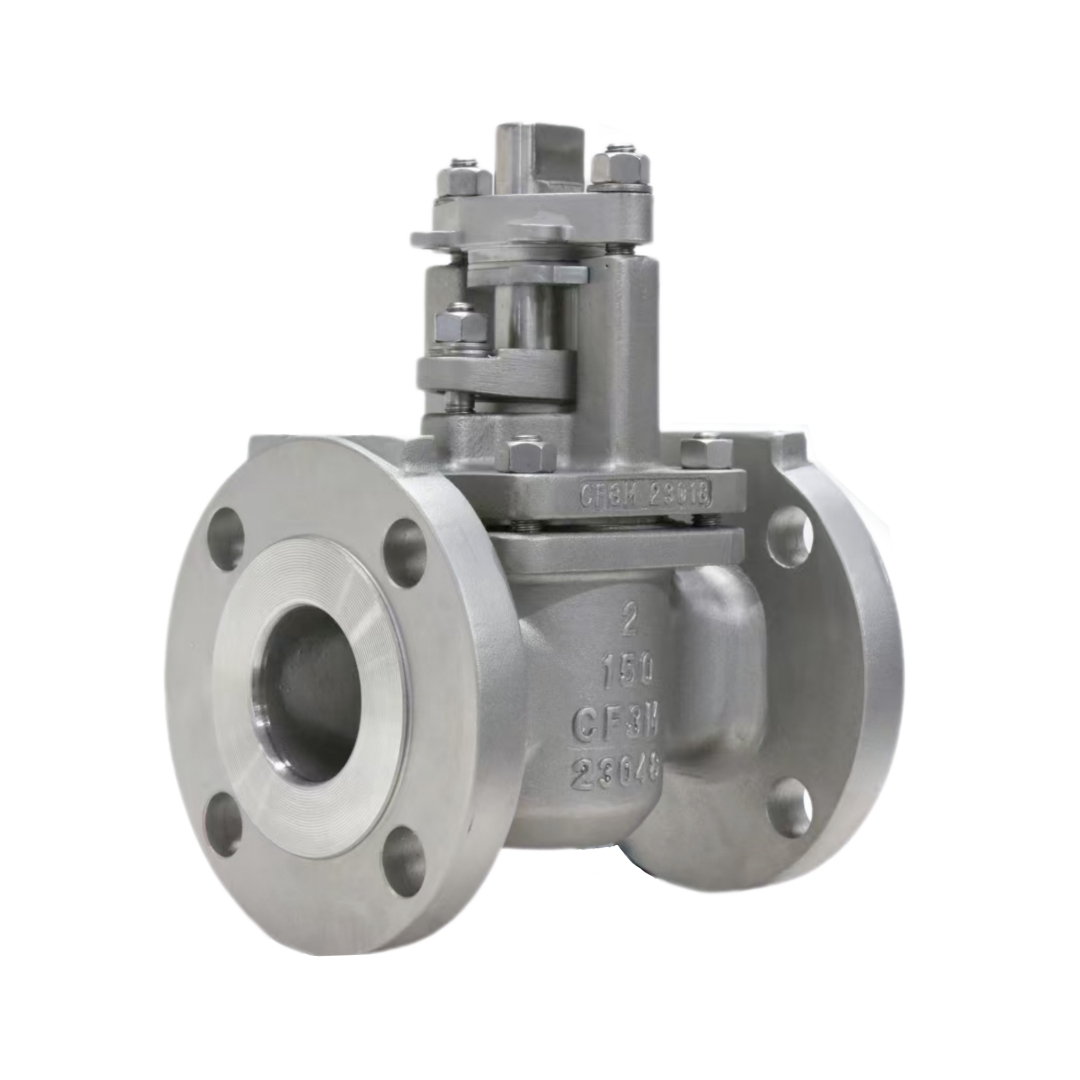

Co to jest zawór wtykowy z tuleją (tuleją)

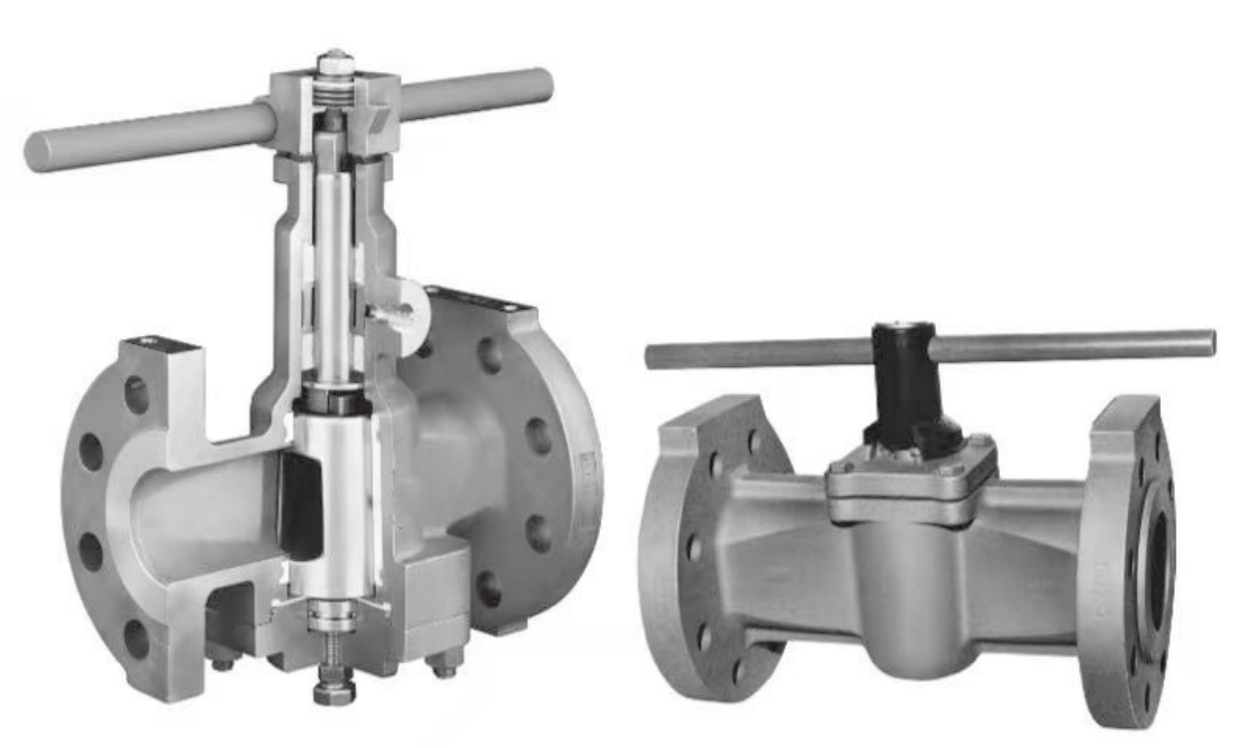

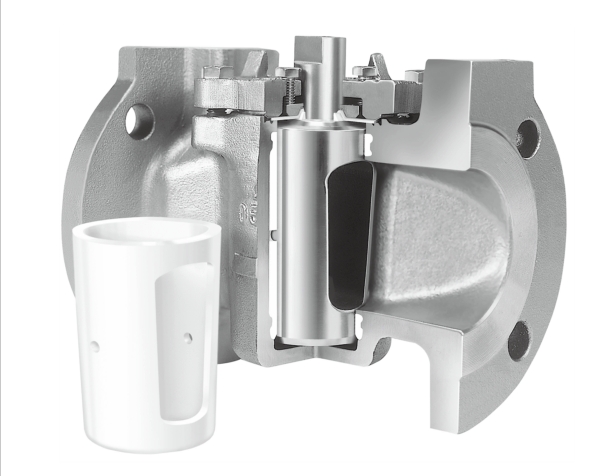

Ten zawór czopowy wyłożony tuleją — znany również jako zawór tulejowy, niesmarowany lub z tuleją — opiera się na wymiennej wkładce szczelnie osadzonej wewnątrz korpusu zaworu. W większości modeli przeznaczonych do pracy w trudnych warunkach korozyjnych ta krytyczna wkładka jest wykonana z litego Rękaw PTFE lub wzmocnione Elementy uszczelniające PTFEStożkowy korek obraca się bezpośrednio względem wewnętrznej powierzchni tulei PTFE, a niewielkie sprężyste odkształcenie tulei tworzy szczelne zamknięcie pomiędzy korkiem a korpusem, bez żadnego kontaktu metalu z metalem na powierzchni uszczelniającej.

Podczas rutynowej eksploatacji nie jest potrzebny żaden smar, uszczelniacz ani środek smarny do wstrzykiwań. Wrodzona, niska tarcie PTFE zapewnia płynną pracę w zakresie ćwierć obrotu. Ta samosmarująca cecha sprawia, że Zawór grzybkowy z tuleją PTFE idealne do procesów, w których smar uszczelniający mógłby zanieczyścić płyn roboczy, np. w rurociągach z chemikaliami wysokowartościowymi, farmaceutycznymi, spożywczymi i ultraczystymi wodami.

Co to jest zawór zaworowy z uszczelnieniem olejowym/smarowanym

Jakiś uszczelka olejowa lub smarowany zawór zaworowy Wykorzystuje kontakt metal-metal między stożkowym grzybkiem a gniazdem korpusu. Jego system uszczelnienia i redukcji tarcia opiera się na okresowym wtryskiwaniu specjalistycznego smaru uszczelniającego przez dedykowane otwory wtryskowe wykonane w obudowie zaworu. Wtryskiwany smar tworzy cienką warstwę oleju uszczelniającego na metalowych powierzchniach gniazda, zmniejszając moment obrotowy i wypełniając mikroskopijne szczeliny, zapewniając szczelne zamknięcie. W przeciwieństwie do wariantu z tuleją, nie ma wbudowanych Elementy uszczelniające PTFE aby stworzyć uszczelnienie pierwotne. Konserwacja musi obejmować regularne uzupełnianie szczeliwa w celu utrzymania skuteczności uszczelnienia; zaniedbane smarowanie może prowadzić do zatarć, zarysowań gniazd i wycieków w przewodach gazowych lub węglowodorowych wysokiego ciśnienia.

Porównanie konstrukcji rdzenia: zawory z tuleją uszczelniającą i zawory z uszczelnieniem olejowym

• Elementy uszczelniające: Rękaw wyściełany (tuleja): wymiennyRękaw PTFE, wzmocniona wkładka PTFE lub inny polimerElementy uszczelniające PTFE. Uszczelnienie olejowe smarowane: uszczelnienie metal-metal, zależne od filmu smarnego, bez uszczelnienia głównego z PTFE.
• Wymagania dotyczące smarowania:Wykładzina tulejowa: Niesmarowana, samosmarująca dzięki właściwościom materiału PTFE. Uszczelnienie smarowane olejem: Należy okresowo wstrzykiwać smar uszczelniający.
• Ryzyko zanieczyszczenia mediów:Wyściółka w formie rękawa: Brak ryzyka zanieczyszczenia smarem. Smarowane uszczelnienie olejowe: Możliwość przedostania się wtryskiwanego smaru do medium procesowego.
• Skupienie na konserwacji:Rękawy z podszewką: sprawdź i wymień zużyteRękaw PTFE zgodnie z harmonogramem. Smarowane uszczelki olejowe: regularne wtryskiwanie smaru, kontrola metalowych gniazd i ponowne docieranie.
• Typowe dopasowanie usługi:Rękaw wyściełany (tuleja) zElementy uszczelniające PTFE: Chemikalia żrące, media czyste, szlam, przepływy wrażliwe na zanieczyszczenia. Uszczelnienia olejowe smarowane: Rurociągi gazu ziemnego wysokociśnieniowego, przesył ropy naftowej, izolacja węglowodorów w rafineriach.

Typowe ograniczenia każdej konstrukcji zaworu wtykowego

Ten Zawór grzybkowy wyłożony tuleją PTFE ma granice temperaturowe określone przez parametry PTFE. W ekstremalnie wysokich temperaturachRękaw PTFE mogą ulegać pełzaniu lub degradacji, dlatego w przypadku zastosowania węglowodorów o wysokiej temperaturze lepiej sprawdzają się rozwiązania z zaworem z uszczelnieniem metalowym i smarowanym czopem. Tymczasem zawory z uszczelnieniem olejowym smarowane nie sprawdzają się w kontakcie z mediami korozyjnymi, ściernymi szlamami lub płynami stosowanymi w czystych procesach, ponieważ wtryskiwany smar grozi zanieczyszczeniem, a ciała stałe mogą uszkodzić nieosłonięte metalowe powierzchnie styku.

Jak wybierać między zaworami z tuleją uszczelniającą a zaworami z uszczelnieniem olejowym

Rozpocznij wybór od odpowiedzi na trzy podstawowe pytania inżynieryjne. Po pierwsze: Czy mój płyn procesowy toleruje zanieczyszczenie smarem? Jeśli odpowiedź brzmi „nie”, wybierz… zawór czopowy wyłożony tuleją wyposażony w niezawodneElementy uszczelniające PTFEPo drugie: Jaka jest maksymalna temperatura robocza, ciśnienie i poziom korozji chemicznej? Wysokotemperaturowe środowisko węglowodorowe często sprzyja smarowanym konstrukcjom uszczelnień olejowych; substancje chemiczne powodujące korozję prawie zawsze wymagająZawór z tuleją PTFEPo trzecie: Czy Twój zespół konserwacyjny ma zapewniony dostęp do okresowego smarowania? W przypadku utrudnień w zakresie konserwacji smarowania na miejscu, konstrukcja z niesmarowanymi tulejami PTFE drastycznie zmniejsza długoterminowe obciążenie eksploatacyjne.

Rozwiązania zaworów grzybkowych GEKO Valve zaprojektowane na zamówienie

GEKO Valve dostarcza oba zawory czopowe z tuleją (tuleją) z klasą premium Rękaw PTFE i wzmocnioneElementy uszczelniające PTFE, obok ciężkich zawory z uszczelnieniem olejowym smarowane Zbudowany zgodnie z normami przemysłowymi API‑599. Nasz zespół inżynierów pomoże Ci dobrać najlepsze rozwiązanie w zakresie uszczelnień, dostosowane do wymagań Twojego systemu rurociągów, w tym ciśnienia, temperatury, kompatybilności z mediami i harmonogramu konserwacji.
