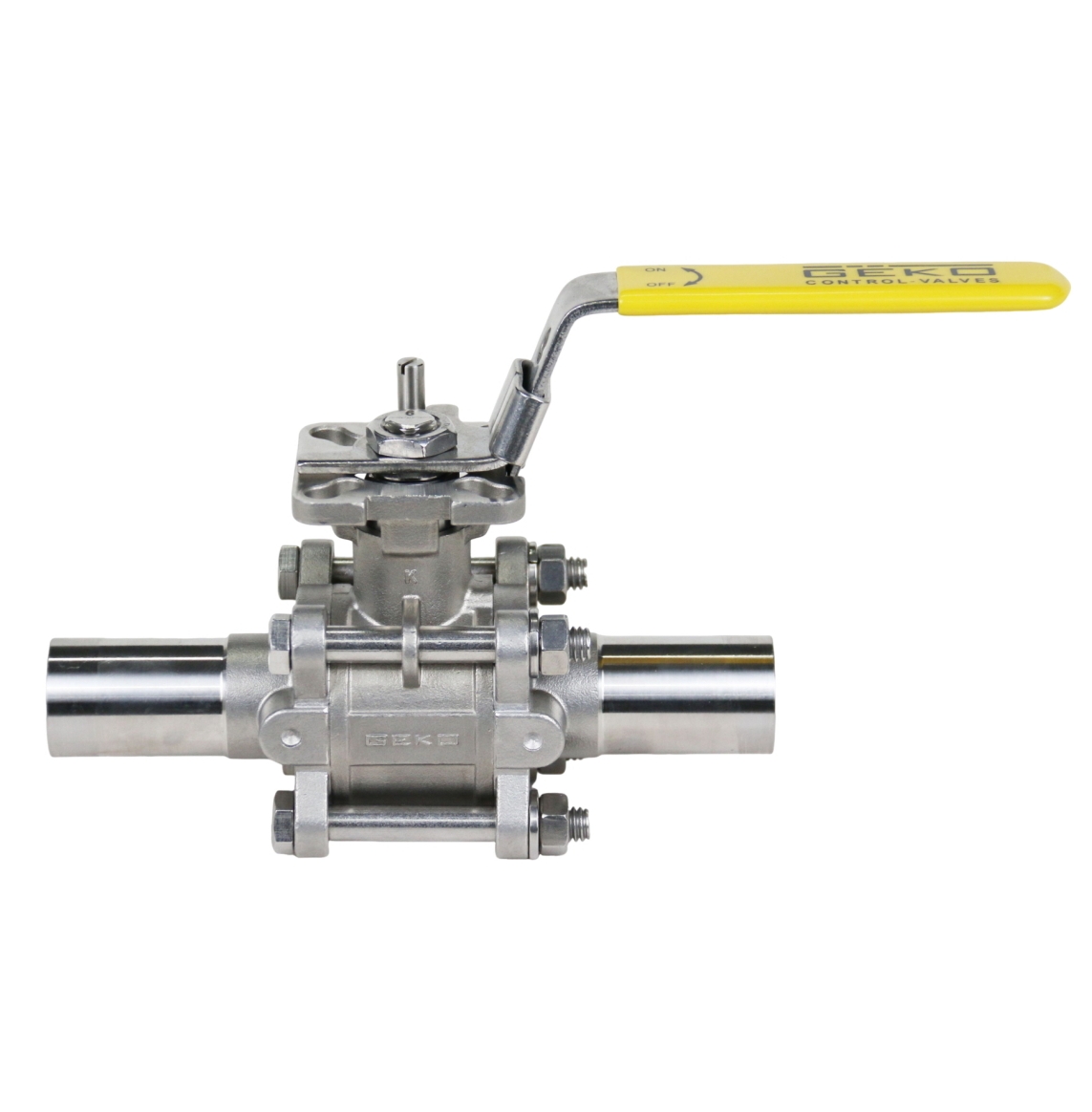

GEKO GKV-32T/B Zawór kulowy Ultra Clean jest zawór higieniczny o wysokiej czystości zaprojektowane specjalnie dla branż o ścisłym wymagania sanitarne — w tym przetwórstwo żywności, produkcja napojów, farmaceutyka i kosmetyki.
Zaprojektowany z trzech części konstrukcja wysuwana, umożliwia łatwy demontaż, dokładne czyszczenie i niezawodną konserwację, minimalizując ryzyko zanieczyszczenia i zapewniając płynny, sterylny przepływ w całym systemie procesowym.
Wykonany ze stali nierdzewnej SUS304 lub SUS316L, zawór charakteryzuje się wyjątkową odpornością na korozję, trwałością oraz zgodnością z normami GMP, FDA, ISO, DIN i 3A. Jego polerowane na wysoki połysk wnętrze (Ra ≤ 0,2 μm) zapewnia ultraczysty przepływ bez martwych kątów, co czyni go idealnym do czyszczenia CIP/SIP.
Trzyczęściowy zawór kulowy GEKO GKV-32T/B o wysokiej czystości – wysoka czystość, higiena, łatwa konserwacja
| |
Zakres rozmiarów 1/2" – 4" (DN15 – DN100), dostępne rozmiary niestandardowe
| Materiał nadwozia i maski Stal nierdzewna SS304 / SS316L, w pełni polerowane części mające kontakt z cieczą, zgodność z normami FDA/GMP/3A |
Zakres temperatur Do 180°C (356°F) | Materiał trzonu/wału Stal nierdzewna SS304 / SS316L, odporna na wybuch, wzmocniony pierścień uszczelniający |
Maksymalne dopuszczalne ciśnienie robocze 1000 PSI (PN64) | Siedziska i uszczelki PTFE, wysokiej czystości, odporny chemicznie, samosmarujący |
Uszczelnienie i dławik Uszczelnienie wzmocnione PTFE, bezolejowe, o wysokiej czystości, odpowiednie do CIP/SIP | Śruby i nakrętki Stal nierdzewna SS304/SS316L pasująca do materiału zaworu |
Materiały specjalne / opcjonalne SS316L do mediów korozyjnych, stopy niestandardowe na zamówienie | Metoda działania Manualny (obrót o 90°), opcjonalnie pneumatyczny lub elektryczny za pomocą płytki ISO5211 |
Specjalne cechy konstrukcyjne Odchylany korpus trzyczęściowy, pełny przepływ, brak martwych stref, gotowy do CIP/SIP, łatwa konserwacja w terenie | Standardy połączeń końcowych Spawanie rur, spawanie czołowe, zaciski typu T, gwintowane, kołnierzowe (ASME BPE / ISO / DIN)
|
Standardy projektowe Standardy sanitarne GMP, FDA, ISO, DIN, 3A | Aplikacje Żywność, napoje, farmaceutyka, kosmetyki, nabiał, biotechnologia, przemysł chemiczny |
Testowanie i inspekcja Test gniazda (powietrze): 80 PSI; Test powłoki (hydrostatyczny): 1500 PSI; Test działania CIP/SIP; Test szczelności | Najważniejsze informacje Ultraczysty, higieniczny, łatwy w utrzymaniu, pełny przepływ, niski spadek ciśnienia, trwały, odporny na korozję, gotowy do automatyzacji |
Model: GKV-32T/B

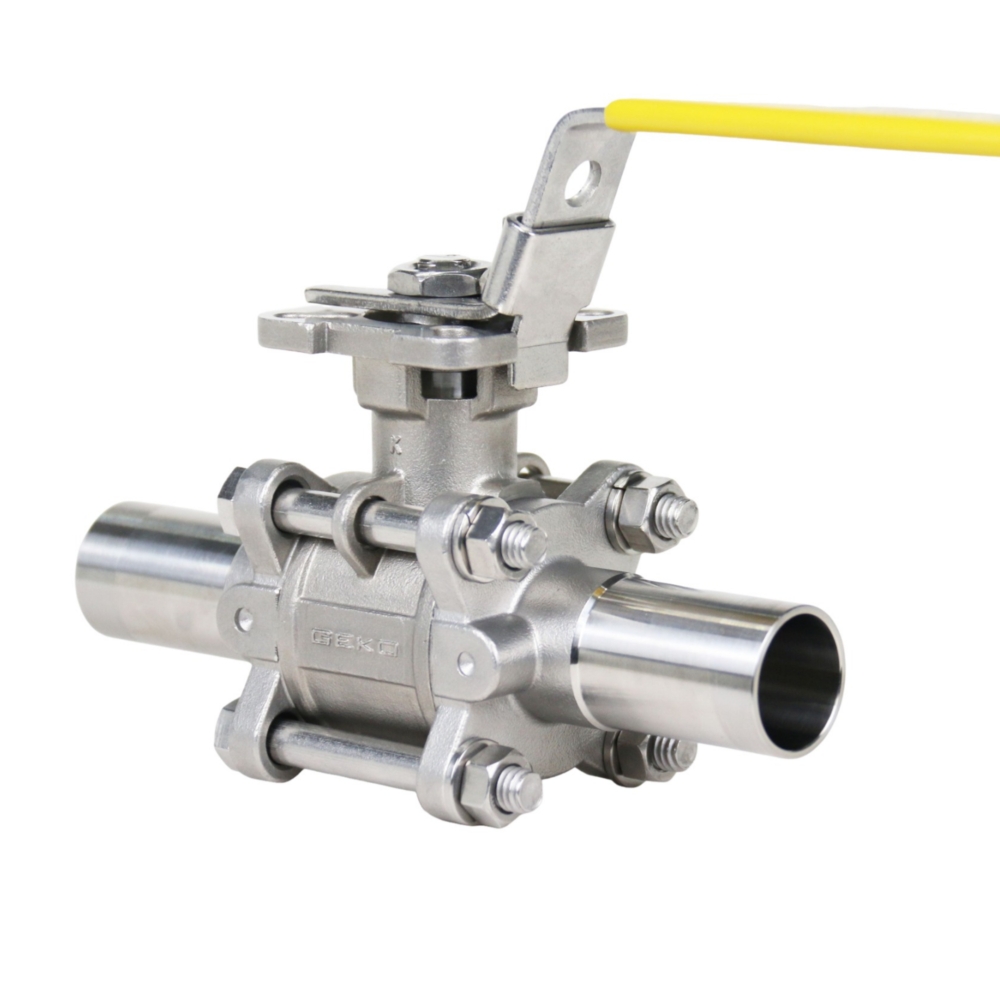

Projekt: 3-częściowy zawór kulowy o wysokiej czystości (Rura / Zacisk T / Koniec spawany doczołowo)
Tworzywo: Stal nierdzewna SS304 / SS316L
Zakres rozmiarów: 1/2" – 4" (DN15–DN100)
Ciśnienie robocze: 1000 PSI (PN64)
Zakres temperatur: Do 180°C
Ciśnienie testowe: - Siedzisko (powietrzne): 80 PSI. - Skorupa (hydrostatyczna): 1500 PSI
Podkładka montażowa: Wbudowana podkładka ISO 5211 ułatwiająca montaż siłownika
Polerowanie: Ra 0,1 μm wykończenie lustrzane
Materiał uszczelniający: Importowany PTFE, zapewniający wysoką odporność chemiczną
i szczelność uszczelnienia.
Czyszczenie: Bezolejowy proces czyszczenia o wysokiej czystości
Znajomości: Końcówki do spawania rur / zaciski T / opcje gwintowane / kołnierzowe
Normy: Zgodność z FDA / GMP / 3A / ISO / DIN
| Kryteria inspekcji | |||||
| Stopień wykończenia rur | ID Powierzchnia Chropowatość,Ra | Olej Pozostały | Cząstka Poziom | ||
| AP Skończyć | 一 | <0,1 mg/stopę kwadratową | 一 | ||
| MP(BA)Wykończenie | OD≤40A:Ra≤0,38μm | <0,1 mg/t² | >0,1μm, Maks. 5 szt. | ||
| OD 50A-150A:Ra≤0,5μm | |||||
| OD 200A-800A:Ra≤0,6μm | |||||
| Wykończenie EP | OD≤20A:Ra≤0,15μm | <0,01 mg/stopę kwadratową | >0,1μm, Maks. 1 szt. | ||
| OD 25A-50A:Ra≤0,2μm | |||||
| OD 65A-100A:Ra ≤ 0,25 μm | |||||
| Proces produkcyjny AP, MP(BA) i EP | ||||
| Stopień Of Skończyć of Kobza | AP Skończyć | MP(BA)Wykończenie | EP Skończyć | |
| Wycięto koralik identyfikacyjny, usunięto koralik | NO | TAK | 一 | |
| Polerowanie mechaniczne ID | NO | TAK | 一 | |
| Czyszczenie wody RO | TAK | TAK | 一 | |
| Płukanie wodą dejonizowaną | NO | TAK | TAK | |
| Pasywacja chemiczna | Marynowane kwasem | TAK | TAK | |
| Czysty pokój, klasa 1000 Czyszczenie i pakowanie | Opcja | TAK | TAK | |
| Pakowanie w podwójne rękawy | Opcja | TAK | TAK | |
Główne cechy i zalety:
? Ultraczysta i higieniczna konstrukcja
Pełny przelot z polerowaną powierzchnią wewnętrzną zapewnia płynny, nieprzerwany przepływ
przepływ i zapobiega powstawaniu pozostałości mediów lub rozwojowi bakterii.
Doskonale nadaje się do zastosowań aseptycznych i sterylnych.
? Łatwa konserwacja — odchylany korpus trzyczęściowy
Umożliwia szybki demontaż w terenie bez konieczności wyjmowania całego zaworu z rurociągu.
Ułatwia czyszczenie i skraca przestoje systemu.
? Pełny port, prawdziwa ścieżka przepływu
Zapewnia minimalny spadek ciśnienia i nieograniczony przepływ mediów — idealny do cieczy lepkich lub zawierających cząstki stałe.

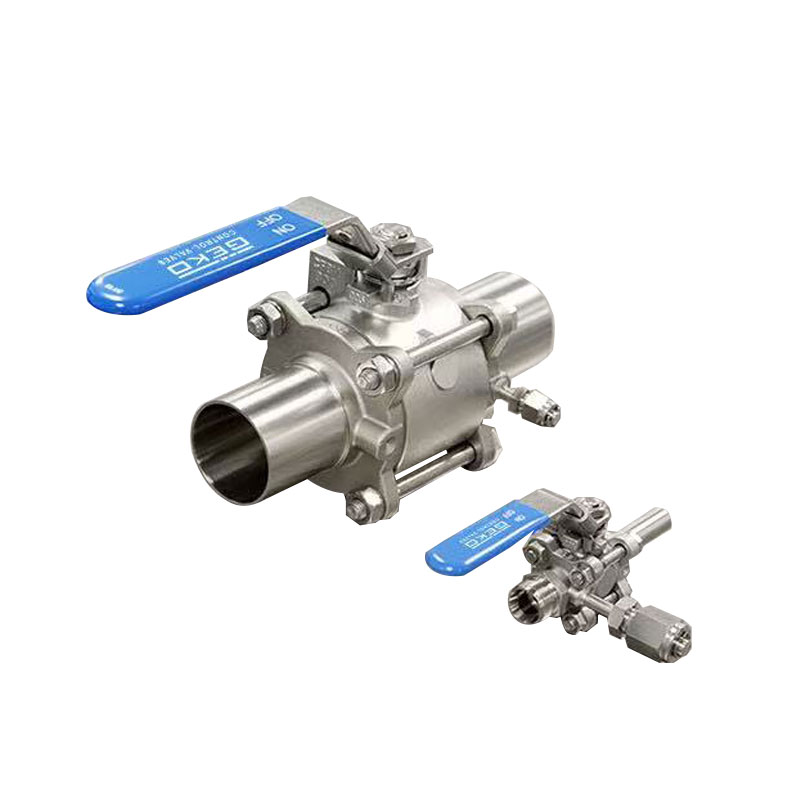

? Gotowy na CIP/SIP
Zintegrowani szefowie dla Parowe na miejscu (SIP) i Czyszczenie na miejscu połączenia (CIP)
uczynić go odpowiednim do w pełni zautomatyzowanych systemów dezynfekcji.
? Zbudowany do automatyzacji
Wyposażony w płytę montażową ISO 5211, umożliwiającą łatwą integrację z urządzeniami pneumatycznymi
lub siłowniki elektryczne do zdalnego sterowania.
? Doskonała wydajność uszczelnienia
Uszczelki PTFE i wzmocnione uszczelnienie zapewniają wyjątkową szczelność i odporność chemiczną
zgodność zarówno w warunkach próżni, jak i wysokiego ciśnienia.
? Najwyższej jakości materiały i konstrukcja
Wszystkie części mające styczność z cieczami wykonane ze stali SS316L do spawania orbitalnego; montaż bez użycia oleju
zapewnia zgodność z wysokimi wymogami czystości.
