GKV-9 Zawór motylkowy potrójnie offsetowy Oferuje dwa rodzaje uszczelnień: laminowane i z czystego metalu. Zapewnia ponad 50 000 cykli bezobsługowych, spełnia normy ognioodporności API 607 i ISO 10497, jest zgodny z przepisami TA-LUFT i ISO 15848-1 dotyczącymi emisji ulotnych oraz pomyślnie przeszedł test kriogeniczny BS 6364, gwarantujący niezawodną pracę w ekstremalnych warunkach.

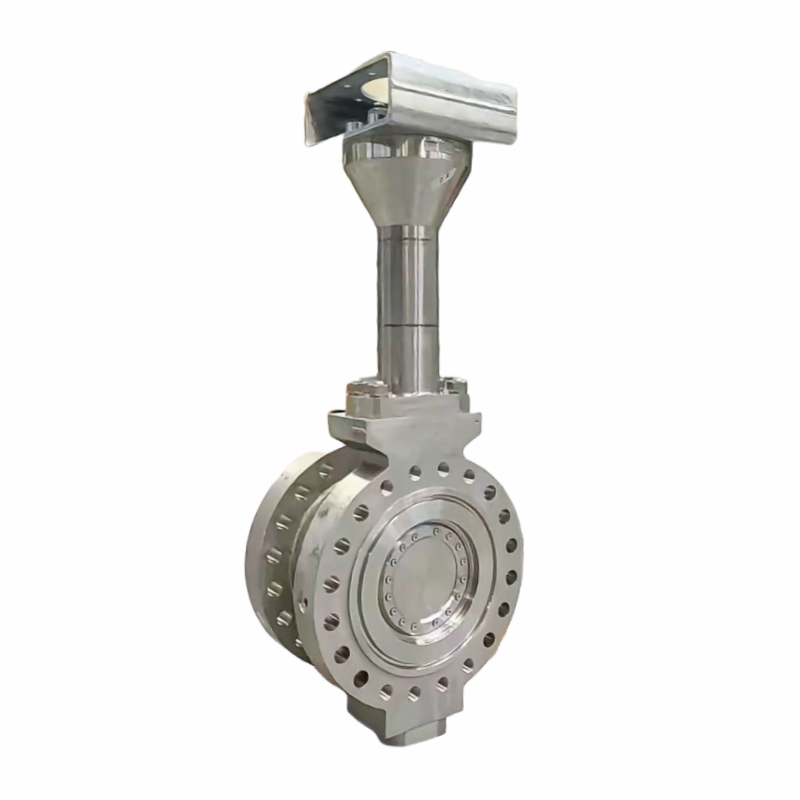

Zawór motylkowy z trzema przesunięciami serii GKV-9
| |
Zakres rozmiarów 2"~160" (DN50~DN4000)
| Materiały korpusu Stal węglowa (WCB, A105), stal nierdzewna (CF8/CF8M, CF3/CF3M), stal stopowa (F51, F22, WC6, WC9), stal dupleksowa/superdupleksowa (2205, 2507), stopy na bazie niklu (Inconel 625, Hastelloy, Monel 400) lub materiały specjalne (tytan, cyrkon, tantal). |
Zakres temperatur -320°F do 842°F (-196°C do 450°C) | Maksymalne dopuszczalne ciśnienie robocze ASME 150LB, 300LB, 600LB 900LB/ EN 1092 PN 10, 16, 25, 40, 63, 100, 150 |
Materiały łodygowe 17-4PH, 410 Stal nierdzewna, XM-19 (Nitronic 50), stal nierdzewna (410, 420, 431, 17-4PH, 316) lub stopy na bazie niklu, opcjonalnie hartowane lub powlekane w celu zapewnienia dodatkowej wytrzymałości i odporności na zużycie | Materiały siedzeń Wykonane ze stali nierdzewnej laminowanej z grafitem, stopami utwardzanymi Stellite lub uszczelnieniami miękkimi (PTFE, RPTFE, Viton, EPDM) w zależności od zastosowania.
|
Wyłączenie Ocena Zero wycieków
| Materiały dyskowe Stal nierdzewna, stal nierdzewna dupleks lub stopy na bazie niklu, z opcjonalną powłoką napawaną (Stellite, WC) lub HVOF zapewniającą odporność na zużycie i korozję. |
Standard projektowy API 609, ASME B16.34, ASME VIII, API 600 | Wiercenie kołnierzy ASME B16.5, ASME B16.47, EN 1092, ISO 7005 |
Połączenia końcowe Podkładka, ucho, podwójny kołnierz | Norma testowa ISO 5208, EN12266-1, API 6D, API 598, BS 6755 |
Porty Pełny prześwit | Platforma Connect ISO5211, Uchwyt |
Twarzą w twarz AAPI 609, ASME B16.10, ISO 5752, EN 558 | Aplikacje Ropa naftowa i gaz, para wodna, wytwarzanie energii, rafinacja, przetwórstwo chemiczne |
Zawór motylkowy potrójnie offsetowy GKV-9
Zawór z potrójnym offsetem zapewnia dwukierunkowe, szczelne zamknięcie. Taka geometria gwarantuje, że uszczelka tarczowa styka się z gniazdem korpusu dopiero w końcowej pozycji zamknięcia, bez tarcia ani zacierania, zapewniając sprężyste uszczelnienie generowane momentem obrotowym z wystarczającym „klinowaniem”, gwarantując równomierny kontakt uszczelnienia.
Korpus wykonany ze stopu Stellite 21 zapewniający długą żywotność i łatwą konserwację.
Projektowanie i budowa zgodnie z normami międzynarodowymi lub specyfikacjami klienta
- Przesunięcie 1: Wał jest przesunięty poza oś siedziska, aby zapewnić pełny kontakt uszczelniający wokół całego siedziska.
- Przesunięcie 2: Oś wału jest przesunięta względem rury i zaworu, co pozwala na bezproblemowe otwieranie i zamykanie zaworu.
- Przesunięcie 3: Oś stożka siedziska jest przesunięta względem osi wału, aby wyeliminować tarcie podczas zamykania i otwierania oraz uzyskać jednolitość.
Niski moment obrotowy gwarantuje łatwą obsługę, a metalowa konstrukcja siedziska pozwala
Do stosowania w trudnych warunkach. Wszystkie części są wymienne i montowane w linii.
konserwacja jest dostępna.
Specyfikacja projektu:
Typ połączenia korpusu: oczkowe, międzykołnierzowe, kołnierzowe
Grubość: ASME B16.34
Twarzą w twarz: API 609, ISO 5752
Ciśnienie: ASME B16.34
Test ogniowy: API607, ISO 10497
Badanie ciśnieniowe: ISO 5208, API 598
Kriogeniczne: BS 6364
Przeciwwybuchowe: ATEX
Cechy zaworów motylkowych z potrójnym offsetem serii GKV-9
Tarcie między płytką zaworu a gniazdem zaworu jest praktycznie zerowe. Płytka zaworu ma dwie konstrukcje: uszczelnienie międzywarstwowe z metalu i uszczelnienie z czystego metalu, dzięki czemu może pracować w temperaturach od -196℃ do 760℃.
Żywotność przełącznika bez konieczności regulacji może wynieść ponad 50 000 przełączeń.
Cechy:
• Prawdziwa geometria potrójnego przesunięcia
• Całkowicie dwukierunkowe zamknięcie zapewniające brak wycieków*
• Metalowe siedzisko z możliwością wymiany w terenie
• Przetestowany cykl życia jako dwukierunkowy zawór szczelny na bąbelki
• Zgodność i specyfikacje: TA-LUFT, ISO 1584-1, BS 6364
• Samocentrujący dysk
• Dostępne w szerokiej gamie konfiguracji: z uszami, krótkim (ISO) i długim wzorem
