Ten GKV-830 Podwójny mimośrodowy zawór motylkowy został zaprojektowany tak, aby zapewnić maksymalną wartość i niezawodność, co zostało potwierdzone w obszernych testach wytrzymałościowych. Z powodzeniem przeszedł ponad 100 000 cykli przy ciśnieniu 720 psi (49,6 bara) i więcej niż 878 000 cykli przy ciśnieniu 2 psi (0,1 bara), zachowując przy tym dwukierunkowe uszczelnienie zapobiegające wyciekom, co gwarantuje długotrwałą wydajność w krytycznych zastosowaniach.
GKV-830 charakteryzuje się wysoką niezawodnością i łatwą konserwacją na miejscu.

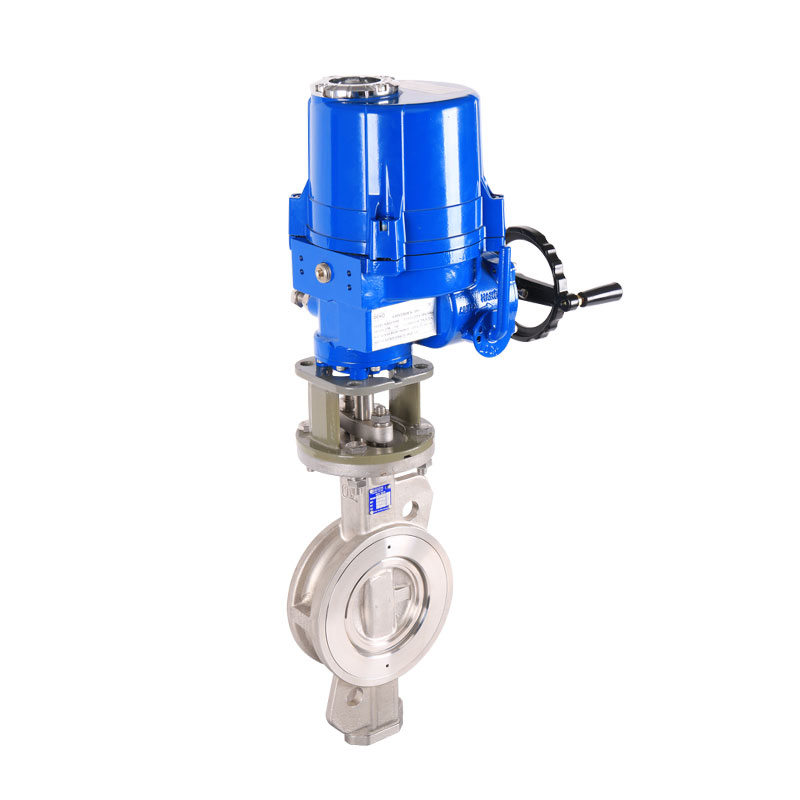

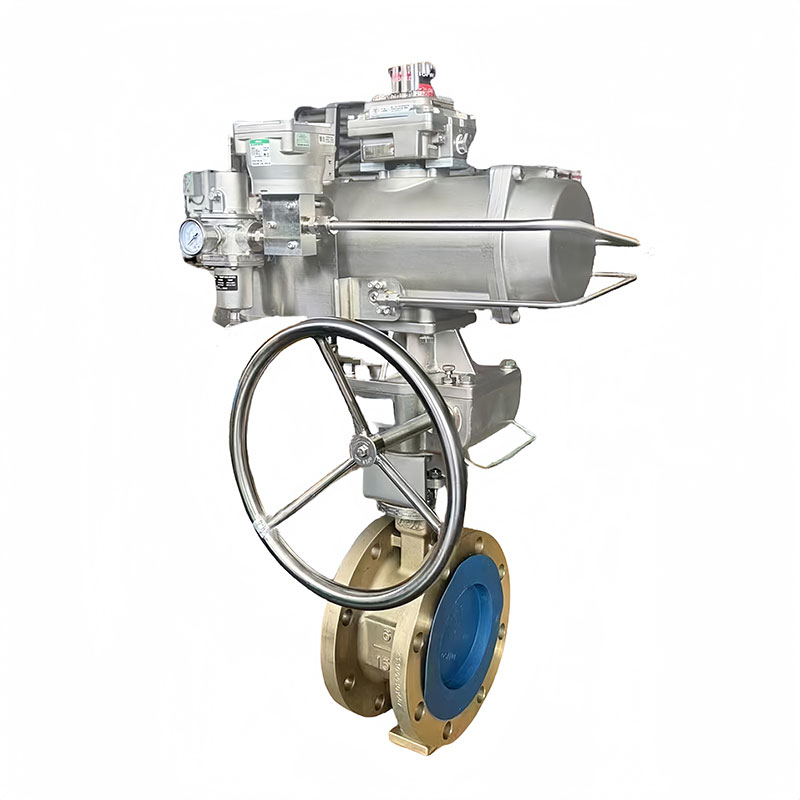

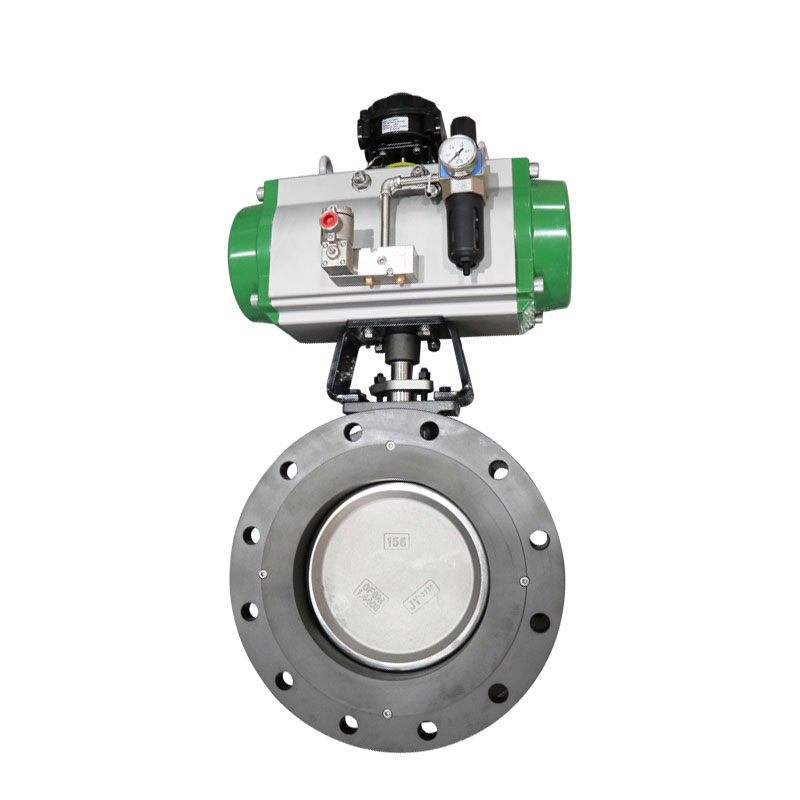

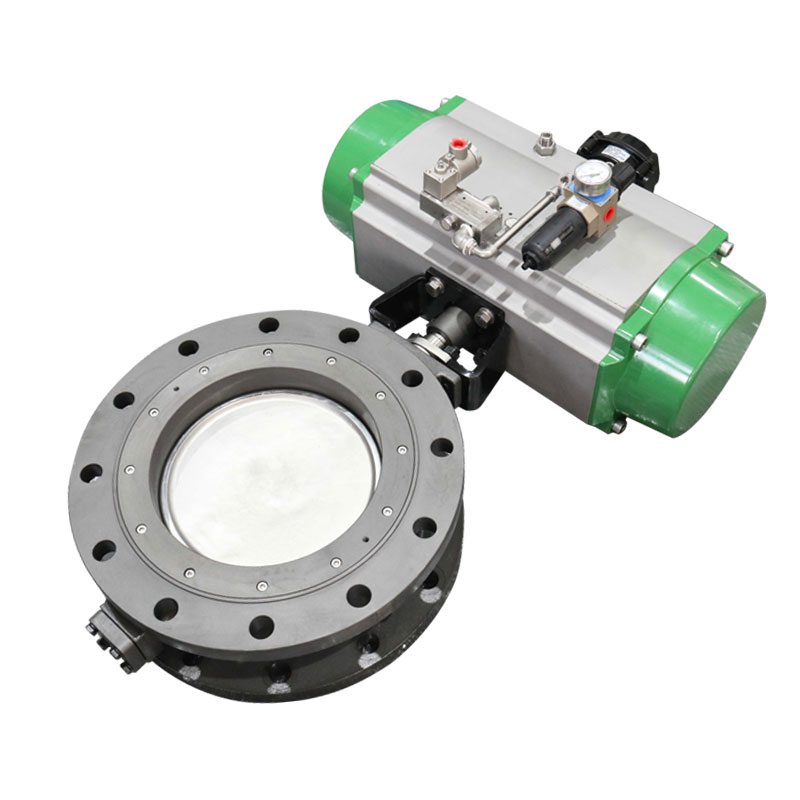

GKV830 PODWÓJNY MIMOŚRODOWY ZAWÓR MOTYLKOWY Z KOŁNIERZEM KOŃCOWYM
| |
Zakres rozmiarów 2"~160" (DN50~DN4000)
| Materiały korpusu Stal węglowa (WCB, A105), stal nierdzewna (CF8/CF8M, CF3/CF3M), stal stopowa (F22, WC6, WC9), stal dupleksowa/superdupleksowa (2205, 2507), stopy na bazie niklu (Inconel, Hastelloy, Monel) lub materiały specjalne (tytan, cyrkon, tantal).
|
Zakres temperatur -320°F do 842°F (-196°C do 450°C)
| Materiały łodygowe 17-4PH, 410 Stal nierdzewna, XM-19 (Nitronic 50), stal nierdzewna (410, 420, 431, 17-4PH, 316) lub stopy na bazie niklu, opcjonalnie hartowane lub powlekane w celu zapewnienia dodatkowej wytrzymałości i odporności na zużycie |
Maksymalne dopuszczalne ciśnienie robocze ASME 150LB, 300LB, 600LB 900LB/ EN 1092 PN 10, 16, 25, 40, 63, 100, 150
| Materiały siedzeń Wykonane ze stali nierdzewnej laminowanej z grafitem, stopami o twardej powierzchni lub uszczelkami miękkimi (PTFE, RPTFE, Viton, EPDM) w zależności od zastosowania.
|
Wyłączenie Ocena Zero wycieków
| Materiały dyskowe Stal nierdzewna, stal nierdzewna dupleks lub stopy na bazie niklu, z opcjonalną powłoką napawaną (Stellite, WC) lub HVOF zapewniającą odporność na zużycie i korozję. |
Standard projektowy API 609, ASME B16.34, ASME VIII, API 600 | Wiercenie kołnierzy ASME B16.5, ASME B16.47, EN 1092, ISO 7005 |
Połączenia końcowe Podkładka, ucho, podwójny kołnierz | Norma testowa ISO 5208, EN12266-1, API 6D, API 598, BS 6755 |
Porty Pełny prześwit | Platforma Connect ISO5211, Uchwyt |
Twarzą w twarz AAPI 609, ASME B16.10, ISO 5752, EN 558 | Aplikacje Ropa naftowa i gaz, para wodna, wytwarzanie energii, rafinacja, przetwórstwo chemiczne |
GKV-830 Podwójnie mimośrodowy zawór motylkowy precyzyjnej inżynierii
Unikalna, prosta i innowacyjna konstrukcja wysokowydajnego zaworu motylkowego GKV-830 z podwójnym mimośrodem gwarantuje niezawodność, a konserwacja na miejscu jest wyjątkowo łatwa.
ProCentric Double Offset
Pierwsze przesunięcie występuje pomiędzy środkiem mostka i środkiem siedziska.
Drugie przesunięcie znajduje się pomiędzy środkiem zaworu a środkiem
trzpień. To przesunięcie pozwala tarczy swobodnie odchylić się od gniazda w otwartej przestrzeni.
pozycja. To działanie procentowe zmniejsza zużycie siedziska i minimalizuje
moment obrotowy umożliwiający mimośrodowe działanie mocujące w zastosowaniach wymagających dużej liczby cykli.
Uszczelka wargowa
Wzmocnione siedzenia wspomagane ciśnieniem zapewniają dwukierunkowe, szczelne zamknięcie.
Siedzisko ognioodporne
Pierścień osadczy zaprojektowano tak, aby w razie pożaru zablokować przepływ w rurociągu.
W normalnym użytkowaniu siedzisko z metalowym pierścieniem podpierającym umożliwia dwukierunkową pracę
szczelne zamknięcie, spełniające pełną normę ANSI. W przypadku pożaru, jeśli
ogień niszczy każdą część uszczelnionego PTFE gniazda, metal Inconel
pierścień oporowy będzie pozostawał w stałym kontakcie z tarczą, zapewniając metalową powierzchnię
do metalowego uszczelnienia. W przypadku pożaru awaryjnego ciśnienie w rurociągu wynosi
natychmiast zmniejszyć ogień, a obszar posypać pianą w celu jego ugaszenia.
Opakowanie łodygi:
Grafit zapewnia skuteczne uszczelnienie i bezpieczeństwo ogniowe.
Uchwyt siedziska:
Niezawodny, wielośrubowy element mocujący utrzymuje i podtrzymuje siedzenie.
Zawory standardowe nadają się do dwukierunkowej pracy w pozycji końcowej.
Pełna wartość ciśnienia i temperatury znamionowej zaworu.

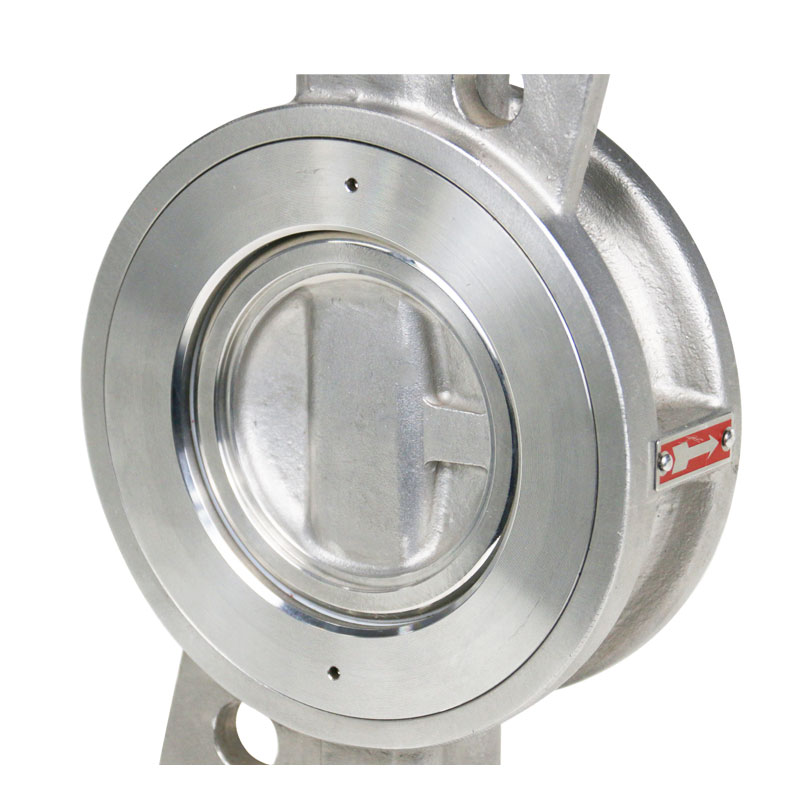

Ciało:
Solidny, jednoczęściowy odlew ze stali węglowej WCB lub stali nierdzewnej CF8M
stal. Dostępne w wersji z kołnierzem i z łbem stożkowym.
Siedzisko ognioodporne:
Dwukierunkowe uszczelnienie miękkie zapewniające szczelność.
Łożysko:
Pełna długość zapewnia maksymalne wsparcie trzonu.
Pierścień oporowy:
Centruje tarczę. Zapewnia szczelne zamknięcie i długą żywotność.
Unikalna konstrukcja zaworu motylkowego podwójnego mimośrodu GKV-830.
Zawór motylkowy GKV-830 z podwójnym mimośrodem charakteryzuje się znormalizowaną, bardzo wytrzymałą, zintegrowaną konstrukcją trzpienia, co zapewnia jego zamienność z siłownikami GEKO.
Pierścień uszczelniający PTFE z pierścieniem z włókna węglowego zapobiegającym wyciskaniu, może być poddawany ciągłemu ściskaniu, zapewniając niezawodne uszczelnienie wokół trzpienia zaworu. Zapewnia wiele kombinacji do zastosowań w wysokich temperaturach, cyklach i ochronie przeciwpożarowej.
Zapewnij dwukierunkowe uszczelnienie, zapobiegające przeciekom, jednocześnie izolując wzmacniacz i medium rurociągu.
Zawór motylkowy podwójnie mimośrodowy serii GKV-830 jest stosowany w wielu gałęziach przemysłu
Przemysł petrochemiczny i gazowy
Przemysł stalowy i chemiczny
Inżynieria okrętowa i oceaniczna
Ochrona środowiska i przemysłowe oczyszczanie wody
