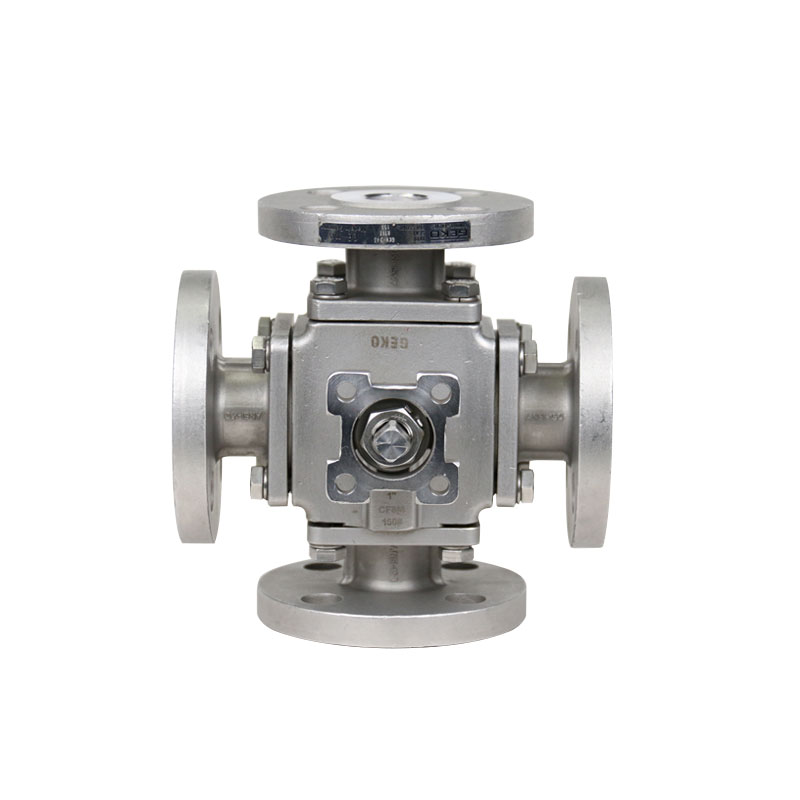

Zawór kulowy wielodrogowy serii GKV-243 zapewnia regulację przepływu w trzech i czterech kierunkach. Zawór wielodrogowy dostępny jest w dwóch różnych typach korpusu: kompaktowym o standardowym otworze i blokowym o pełnym otworze.

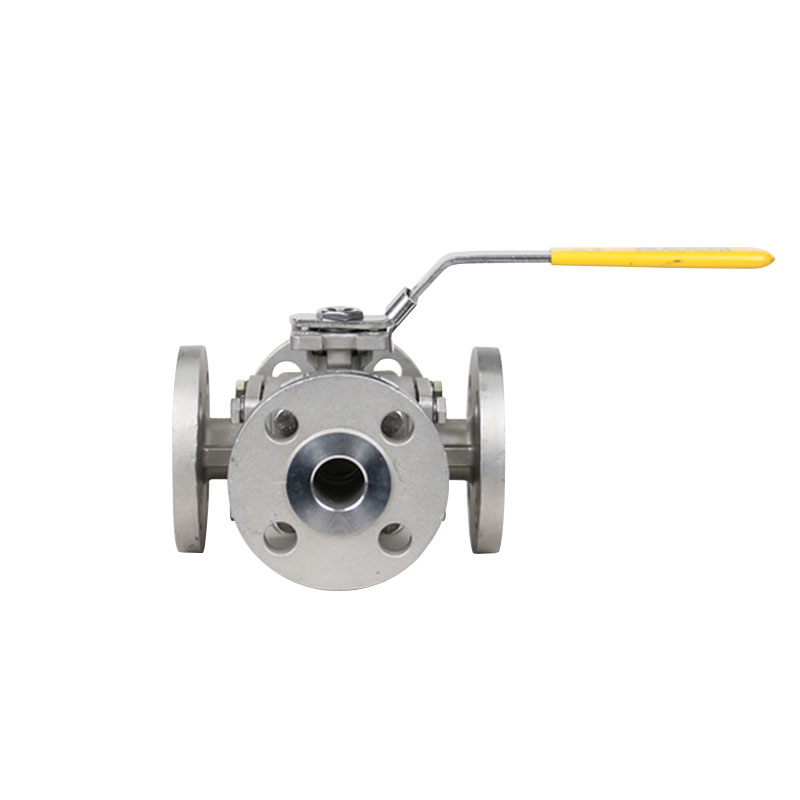

GKV-243 ZAWÓR KULOWY TRÓJDROGOWY CZTERODROŻNY Z MONTAŻEM KOŁNIERZOWYM
| |
Zakres rozmiarów Klasa 150: od 1/2 cala do 12 cali (od DN15 do DN300), Klasa 300: od 1/2 cala do 6 cali (od DN15 do DN150)
Zakres temperatur -50°F do 1472°F (-46°C do 800°C)
Ciśnienie robocze Klasa ASME 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
| Materiały korpusu ASTM A351 CF8, CF3, CF8M, CF3M (stal nierdzewna odlewana); ASTM A182 F304, F316, F316L, F904L, F51 (stal nierdzewna dupleksowa, stal nierdzewna kuta). ASTM A216 WCB, WCC (stal węglowa odlewana); ASTM A350 LF2, ASTM A352 LCB (stal węglowa niskotemperaturowa); ASTM A105 (stal kuta). ASTM A182 F22 (stal stopowa Cr-Mo); Stopy specjalne (na bazie niklu i o wysokiej wydajności): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Alloy 20; ASTM B348 Tytan Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Cyrkon R60702, ASTM B365 Tantal R05200, R05400 (tantal).
|
Przeciek Klasa IV, Klasa V, Klasa VI | Materiały łodygowe ASTM A479 Typ 316, ASTM A564 Typ 17-4PH, ASTM A182 Typ F51 |
Styl nadwozia Kompaktowy standardowy port, pełny port w stylu blokowym | Materiały siedzeń TFM1600, opcjonalnie: Tek Fi ®*, UHMWPE, RPTFE, PTFE itp. |
Norma testowa ASME B16.34, Wszystkie trzpienie i gniazda zaworów są testowane zgodnie z testem zamknięcia gazowego 100 psi szczelność przed wysyłką, serwis próżniowy do 29" Hg
| Materiały na piłki Stal nierdzewna A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, tytan B348 Gr.2 / Gr.5, cyrkon B493 R60702, tantal B365 R05200 / R05400, hastelloy, stopy na bazie niklu, Inconel 600/625/825, Monel 400 / Monel K500, stop B463 20, F51 (stal nierdzewna dupleksowa), A182 F51, A182 F22, A182 F904L |
Twarzą w twarz ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Standard projektowy ASME B16.34, EN12516, GB/T 12237 |
Połączenia końcowe Kołnierze końcowe zgodne z normą ASME B16.5 | Platforma Connect ISO5211 |
Porty Pełne 3-drożne i 4-drożne z portami L, T i LL | Aplikacje Mieszanie/łączenie mediów w rurociągach, zmiana kierunku przepływu, obejście przepływu, bezpośredni przepływ do/z zbiorników magazynowych, odcięcie przepływu z różnych kierunków |
Zawory kulowe trójdrożne i czterodrożne serii GKV-243 są zaprojektowane zgodnie z normą ASME B16.34
Wielokanałowy zawór kulowy GKV-243 oferuje przyłącza gwintowane NPT i szybkozaciskowe. Zawory pełnoprzelotowe oferują przyłącza gwintowane NPT, szybkozaciskowe, do spawania mufowego lub doczołowego oraz kołnierzowe. Można je łączyć i łączyć na końcu zaworu. Wiele komponentów między różnymi modelami jest całkowicie wymiennych. Ekonomiczny, wieloportowy zawór kulowy łączy w sobie funkcje wielokierunkowego sterowania i odcinania w jednym zaworze. Unikaj wielokrotnego montażu zaworów bez konieczności stosowania dodatkowych zaworów odcinających.
Uszczelnienie trzonka zaworu:
Zawory serii GKV-243 o średnicy 1/4"-4" wykorzystują dynamiczne uszczelnienia trzpienia zaworu, aby zapewnić niezawodne uszczelnienie. Zastosowanie podkładek Belleville umożliwia automatyczną regulację uszczelnienia trzpienia zaworu, kompensując zmiany temperatury i normalne zużycie. Zawór o średnicy 6"-12" posiada niezależną pokrywę komory dławnicy, którą można łatwo regulować podczas użytkowania zaworu. Zawór o średnicy 1/4"-2" posiada również uszczelnienie trzpienia głównego i wtórnego. Główne uszczelnienie składa się z podkładek dociskowych i pierścieni uszczelniających typu O-ring. Regulowane uszczelnienie trzpienia zaworu tworzy wtórne uszczelnienie między trzpieniem zaworu a korpusem zaworu w górnej części szyjki trzpienia zaworu.
Konstrukcja czteromiejscowa:
Standardowo zawór serii GKV-243 jest wyposażony w dodatkowe, czwarte gniazdo. Gniazdo to jest niezależnie uszczelnione, aby zapobiec wyciekom w komorze i utrzymać prawidłowe ustawienie kuli. Dodatkowe gniazdo zaworu integruje dwukierunkowe sterowanie i funkcje zamykania w jednym zaworze, z pozycjami WYŁĄCZONYMI (OFF) zlokalizowanymi zarówno w kulach w kształcie litery T, jak i L. Konstrukcja gniazda zaworu kulowego serii GKV-243 zapewnia dwukierunkowe uszczelnienie poziomu pęcherzykowego i niski moment obrotowy.
Kula/trzon:
Konstrukcja połączenia między kulą a trzpieniem zapewnia prawidłowe połączenie. Trzpień zaworu 1/4"-2" jest zamocowany za pomocą sworznia, natomiast trzpień zaworu 21/2"-12" jest zintegrowany z kulą i podparty wspornikiem wału. Wszystkie trzpienie zaworów są wyposażone w zabezpieczenie przed wydmuchnięciem. Kula jest poddawana precyzyjnej obróbce mechanicznej i polerowaniu na wysoki połysk, aby zapewnić szczelność i zmniejszyć moment obrotowy. Krawędź kuli zaworu kulowego serii GKV-243 jest obrabiana mechanicznie, aby zmniejszyć zużycie gniazda zaworu i wydłużyć jego żywotność.
Unikalna konstrukcja zaworów kulowych trójdrożnych i czterodrożnych GKV-243
Wybór miejsc:
Zapewnia szeroką gamę materiałów na siedzenia, aby sprostać potrzebom
większości zastosowań. TFM to standardowy materiał na gniazda zaworowe.
Inne opcje obejmują RPTFE, PTFE, UHMWPE i Tek Fi ®
(TFM wypełniony węglem/grafitem). Tek-Fil ® Gniazdo zaworu zapewnia mniej
moment obrotowy w zastosowaniach wysokotemperaturowych, cyklicznych i parowych.
Zamienność:
Wiele komponentów, w tym kula, trzpień, siedzisko,
trzpień i uszczelki korpusu zaworu mogą być wymienne między różnymi
modele zaworów o tym samym rozmiarze.
Wypełnienie komory:
Zawory serii GKV-243 oferują opcjonalną komorę
Uszczelnienie wnęki może zmniejszyć prawdopodobieństwo wystąpienia
zanieczyszczenie spowodowane zatrzymaniem płynu w rurociągu
szczelina pomiędzy kulą a ścianką korpusu zaworu.

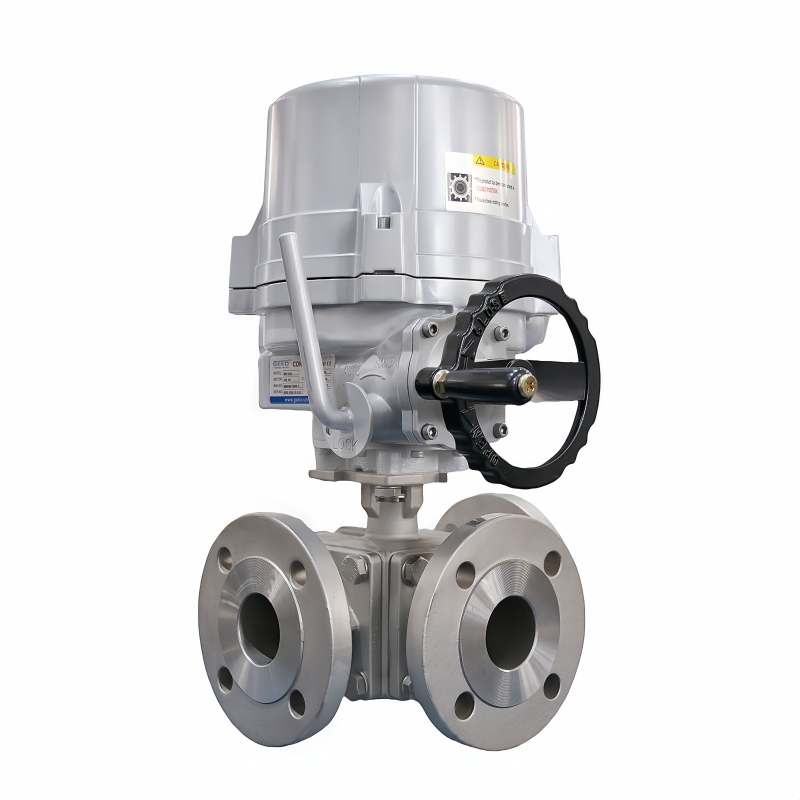

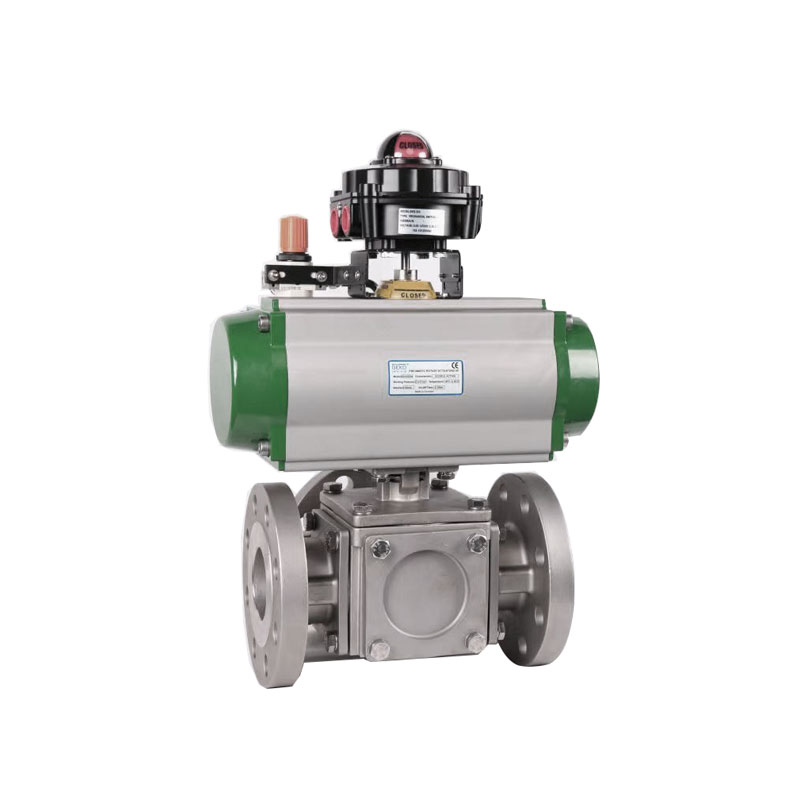

Bezpieczna instalacja:
Zintegrowane odlewanie górnego kołnierza zapewnia
Prawidłowy montaż siłownika. W warunkach pełnego obciążenia ciśnieniowego,
Urządzenie wykonawcze można łatwo i bezpiecznie zdemontować.
kołnierz montażowy jest zaprojektowany zgodnie z normą ISO 5211 i
można bezpośrednio osadzić w celu instalacji. Zmieniając położenie
śruba ograniczająca ruch na kołnierzu montażowym, standardowe zawory mogą
osiągnąć wszystkie tryby przepływu.
GKV243 Zawory kulowe kołnierzowe trójdrożne i czterodrożne znajdują zastosowanie w wielu gałęziach przemysłu
Przemysł petrochemiczny i gazowy
Miejskie zaopatrzenie w wodę i inżynieria HVAC
Inżynieria okrętowa i oceaniczna
Ochrona środowiska i przemysłowe oczyszczanie wody
