Name: Zawór kulowy 3-drożny do azotu, wodoru, CO2 i gazów mieszanych
Availability: InStock

GKV-243 Wysokociśnieniowy trójdrożny zawór kulowy do przemysłowych gazów czystych i mieszanych (H2, N2, CO2)

Zakres rozmiarów

Klasa 150: od 1/2 cala do 12 cali (od DN15 do DN300), Klasa 300: od 1/2 cala do 6 cali (od DN15 do DN150)

Zakres temperatur

-50°F do 1472°F (-46°C do 800°C)

Ciśnienie robocze

Klasa ASME 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Materiały korpusu

ASTM A351 CF8, CF3, CF8M, CF3M (stal nierdzewna odlewana); ASTM A182 F304, F316, F316L, F904L, F51 (stal nierdzewna dupleksowa, stal nierdzewna kuta). ASTM A216 WCB, WCC (stal węglowa odlewana); ASTM A350 LF2, ASTM A352 LCB (stal węglowa niskotemperaturowa); ASTM A105 (stal kuta). ASTM A182 F22 (stal stopowa Cr-Mo); Stopy specjalne (na bazie niklu i o wysokiej wydajności): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Alloy 20; ASTM B348 Tytan Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Cyrkon R60702, ASTM B365 Tantal R05200, R05400 (tantal).

Przeciek

Klasa IV, Klasa V, Klasa VI

Materiały łodygowe

ASTM A479 Typ 316, ASTM A564 Typ 17-4PH, ASTM A182 Typ F51

Styl nadwozia

Kompaktowy port standardowy, port pełny w stylu blokowym

Materiały siedzeń

TFM1600, opcjonalnie: Tek Fi ®*, UHMWPE, RPTFE, PTFE itp.

Norma testowa

ASME B16.34, Wszystkie trzpienie zaworów i gniazda są testowane zgodnie z testem zamknięcia gazowego 100 psi

szczelność przed wysyłką, serwis próżniowy do 29" Hg

Materiały na piłki

Stal nierdzewna A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, tytan B348 Gr.2 / Gr.5, cyrkon B493 R60702, tantal B365 R05200 / R05400, hastelloy, stopy na bazie niklu, Inconel 600/625/825, Monel 400 / Monel K500, stop B463 20, F51 (stal nierdzewna dupleksowa), A182 F51, A182 F22, A182 F904L

Twarzą w twarz

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Standard projektowy

ASME B16.34, EN12516, GB/T 12237

Połączenia końcowe

Kołnierze końcowe zgodne z normą ASME B16.5

Platforma Connect

ISO5211

Porty

Pełne 3-drożne i 4-drożne z portami L, T i LL

Aplikacje

Mieszanie/łączenie mediów w rurociągach, zmiana kierunku przepływu, obejście przepływu, bezpośredni przepływ do/z zbiorników magazynowych, odcięcie przepływu z różnych kierunków

GEKO 3-drożny zawór kulowy wysokociśnieniowy do mediów przemysłowych H2 N2 CO2 mieszanka gazowa

Główne parametry techniczne:

Nazwa produktu: 3-drożny zawór kulowy wysokociśnieniowy

Marka: GEKO

Klasa ciśnienia: 150LB ～2500LB

Maksymalna temperatura pracy: + 260°C

Klasa szczelności: Klasa VI Zerowy wyciek

Typ połączenia: kołnierzowe

Powierzchnia kołnierza: RTJ / SAE

Zastosowane media: wodór, azot, dwutlenek węgla, mieszanina gazów

Konstrukcja czteromiejscowa:

Standardowo zawór serii GKV-243 jest wyposażony w dodatkowe, czwarte gniazdo. Gniazdo to jest niezależnie uszczelnione, aby zapobiec wyciekom w komorze i utrzymać prawidłowe ustawienie kuli. Dodatkowe gniazdo zaworu integruje dwukierunkowe sterowanie i funkcje zamykania w jednym zaworze, z pozycjami WYŁĄCZONYMI (OFF) zlokalizowanymi zarówno w kulach w kształcie litery T, jak i L. Konstrukcja gniazda zaworu kulowego serii GKV-243 zapewnia dwukierunkowe uszczelnienie poziomu pęcherzykowego i niski moment obrotowy.

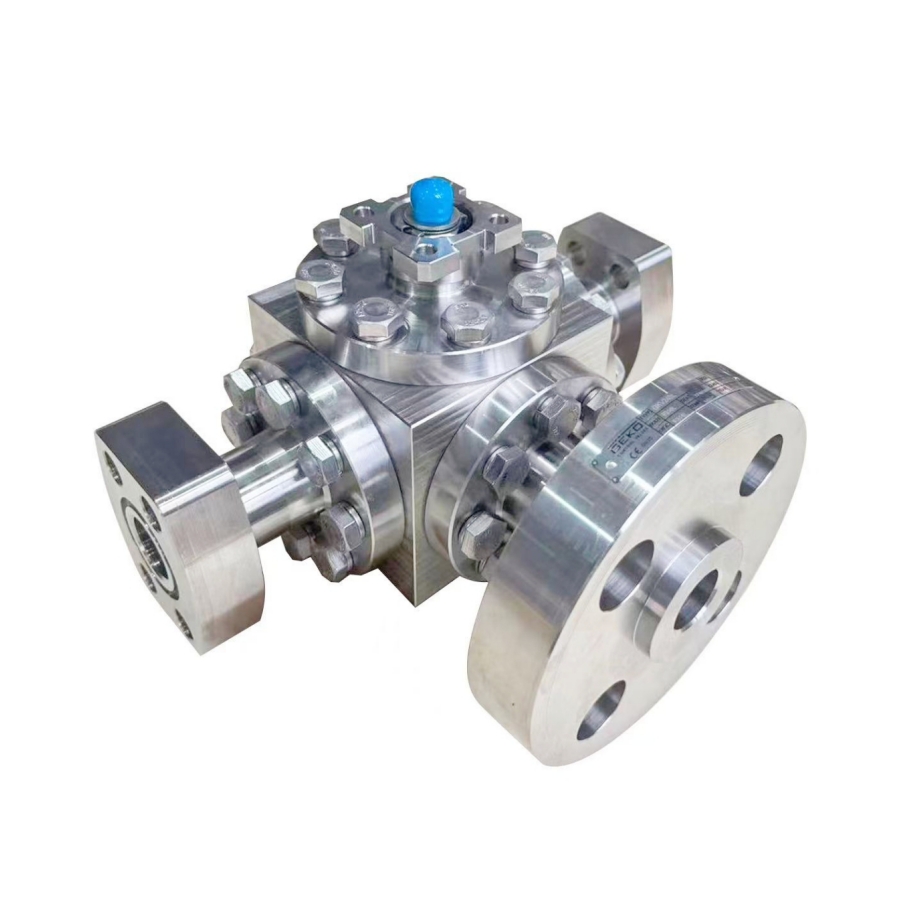

3-Way Ball Valve for Hydrogen Nitrogen CO2 Mixed Gas

Kula/trzon:

Konstrukcja połączenia między kulą a trzpieniem zapewnia prawidłowe połączenie. Trzpień zaworu 1/4"-2" jest zamocowany za pomocą sworznia, natomiast trzpień zaworu 21/2"-12" jest zintegrowany z kulą i podparty wspornikiem wału. Wszystkie trzpienie zaworów są wyposażone w zabezpieczenie przed wydmuchnięciem. Kula jest poddawana precyzyjnej obróbce mechanicznej i polerowaniu na wysoki połysk, aby zapewnić szczelność i zmniejszyć moment obrotowy. Krawędź kuli zaworu kulowego serii GKV-243 jest obrabiana mechanicznie, aby zmniejszyć zużycie gniazda zaworu i wydłużyć jego żywotność.

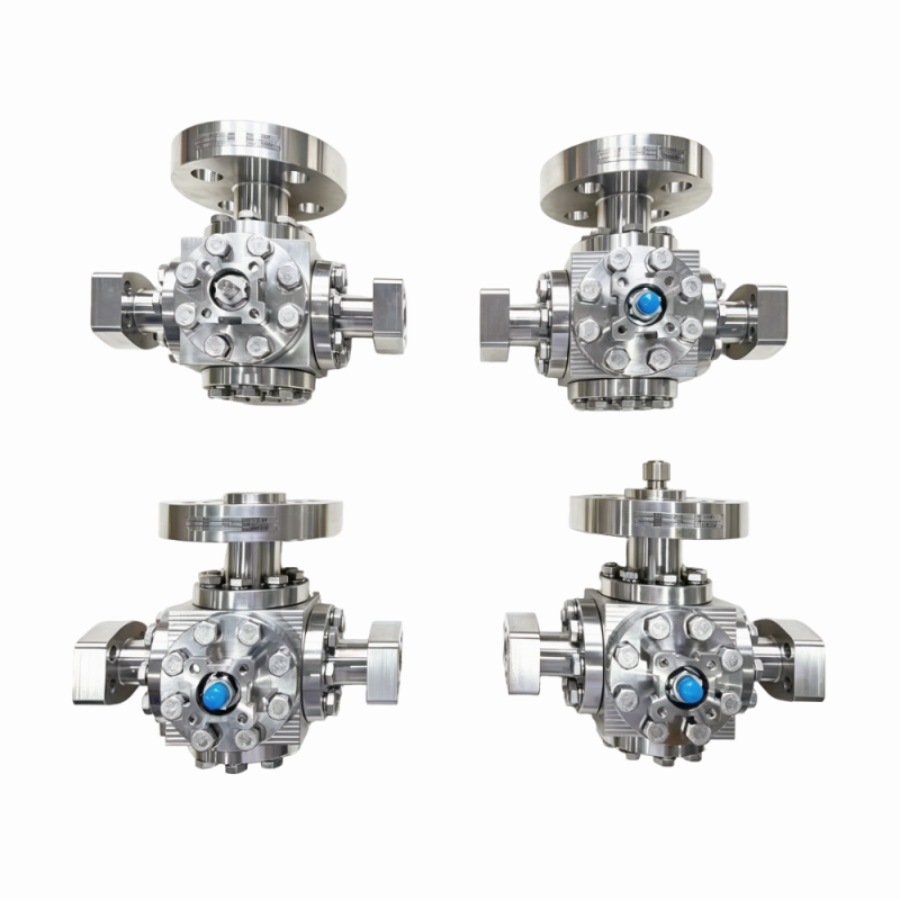

Unikalna konstrukcja zaworów kulowych trójdrożnych i czterodrożnych GKV-243

Wybór miejsc:

Zapewnia szeroką gamę materiałów na siedzenia, aby sprostać potrzebom

większości zastosowań. TFM to standardowy materiał na gniazda zaworowe.

Inne opcje obejmują RPTFE, PTFE, UHMWPE i Tek Fi ®

(TFM wypełniony węglem/grafitem). Tek-Fil ® Gniazdo zaworu zapewnia mniej

moment obrotowy w zastosowaniach wysokotemperaturowych, cyklicznych i parowych.

Zamienność:

Wiele komponentów, w tym kula, trzpień, siedzisko,

trzpień i uszczelki korpusu zaworu mogą być wymienne między różnymi

modele zaworów o tym samym rozmiarze.

Wypełnienie komory:

Zawory serii GKV-243 oferują opcjonalną komorę

Uszczelnienie wnęki może zmniejszyć prawdopodobieństwo wystąpienia

zanieczyszczenie spowodowane zatrzymaniem płynu w rurociągu

szczelina pomiędzy kulą a ścianką korpusu zaworu.

Bezpieczna instalacja:

Zintegrowane odlewanie górnego kołnierza zapewnia

Prawidłowy montaż siłownika. W warunkach pełnego obciążenia ciśnieniowego,

Urządzenie wykonawcze można łatwo i bezpiecznie zdemontować.

kołnierz montażowy jest zaprojektowany zgodnie z normą ISO 5211 i

można bezpośrednio osadzić w celu instalacji. Zmieniając położenie

śruba ograniczająca ruch na kołnierzu montażowym, standardowe zawory mogą

osiągnąć wszystkie tryby przepływu.

Broszura produktu
Zawór kulowy z miękkim uszczelnieniem - angielski

Produkcja i magazynowanie energii wodorowej
Montowane w rurociągach wodorowych elektrolizerów, systemach magazynowania/ładowania stacji tankowania wodoru oraz grupach zaworów rozdzielających w przyczepach rurowych.

Warunki pracy: Usługi wodorowe pod wysokim ciśnieniem do 900LB, wymagająca szczelności klasy VI i odporności na kruchość wodorową; medium wodorowe o ultraczystym zabarwieniu, spełniające rygorystyczne wymagania dotyczące materiałów i uszczelnień; wytrzymujące częste wahania ciśnienia, co pozwala na długotrwałe i stabilne uszczelnienie.
Przemysł chemiczny i petrochemiczny
Stosowany w zakładach syntezy amoniaku, układach reakcji uwodornienia i rurociągach do transportu gazu ziemnego.

Warunki pracy: Do mediów należą wodór, azot, dwutlenek węgla i mieszane gazy procesowe z niewielkimi zanieczyszczeniami korozyjnymi; temperatura robocza ≤180°C, wysokie ciśnienie wymagające odporności na korozję, odporności na temperaturę i niezawodnego uszczelnienia; obsługuje przekierowanie przepływu, zbieg i przełączanie w celu elastycznej kontroli procesu.
Systemy dystrybucji gazu przemysłowego
Stosowane na przemysłowych stacjach benzynowych, liniach napełniania butli i scentralizowanych systemach zaopatrzenia w gaz.

Warunki pracy: Do mediów należą azot, dwutlenek węgla i mieszanina gazów osłonowych; w niektórych scenariuszach występują naprzemiennie wysokie i niskie temperatury; wymagana jest niezawodna kontrola przepływu trójstronnego w celu częstego przełączania; połączenia kołnierzowe RTJ i SAE są zgodne ze standardami rurociągów wysokociśnieniowych.
Nowe systemy energetyczne i ogniw paliwowych
Stosowany w stanowiskach testowych ogniw paliwowych, systemach tankowania wodoru i jednostkach sterujących gazem do magazynowania energii.

Warunki pracy: Usługi z wykorzystaniem ultraczystego wodoru/mieszanki gazów z niezwykle rygorystyczną kontrolą szczelności (zerowa szczelność klasy VI); ciągła praca wymagająca wysokiej niezawodności i długiej żywotności; połączenie kołnierzowe zapewniające łatwą instalację i konserwację.
Metalurgia i obróbka cieplna
Instalowane w piecach do obróbki cieplnej w atmosferze ochronnej, piecach z mieszaną atmosferą azotu i wodoru oraz w systemach dystrybucji gazu do pieców przemysłowych.

Warunki pracy: Do mediów należą azot, wodór, dwutlenek węgla i mieszanina gazów osłonowych; praca w wysokich temperaturach do 180°C; wymagana jest precyzyjna kontrola przepływu trójstronnego w celu przełączania/mieszania gazów i stabilnej wydajności uszczelnienia.
