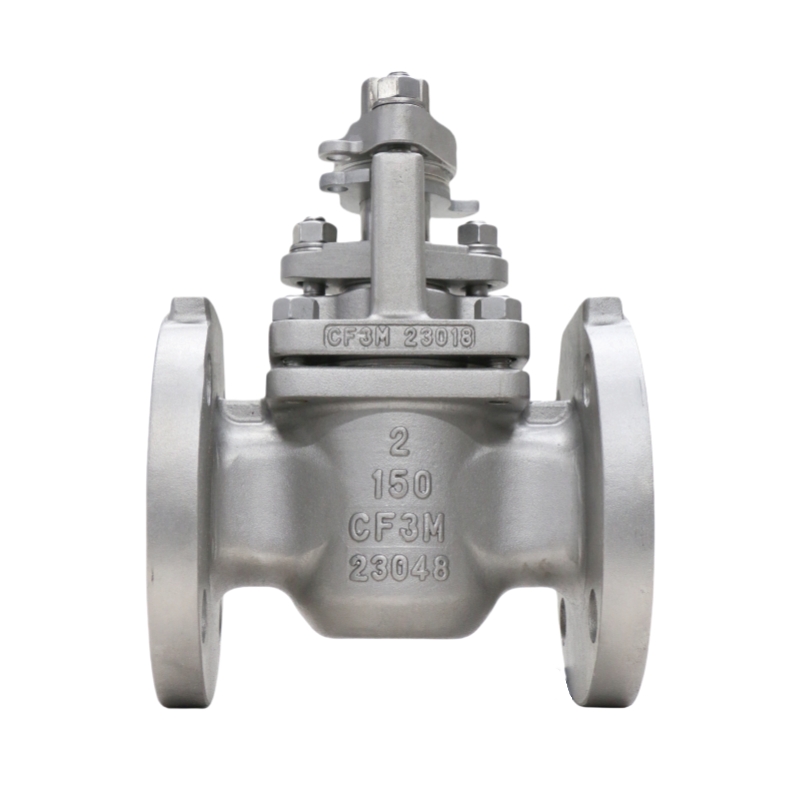

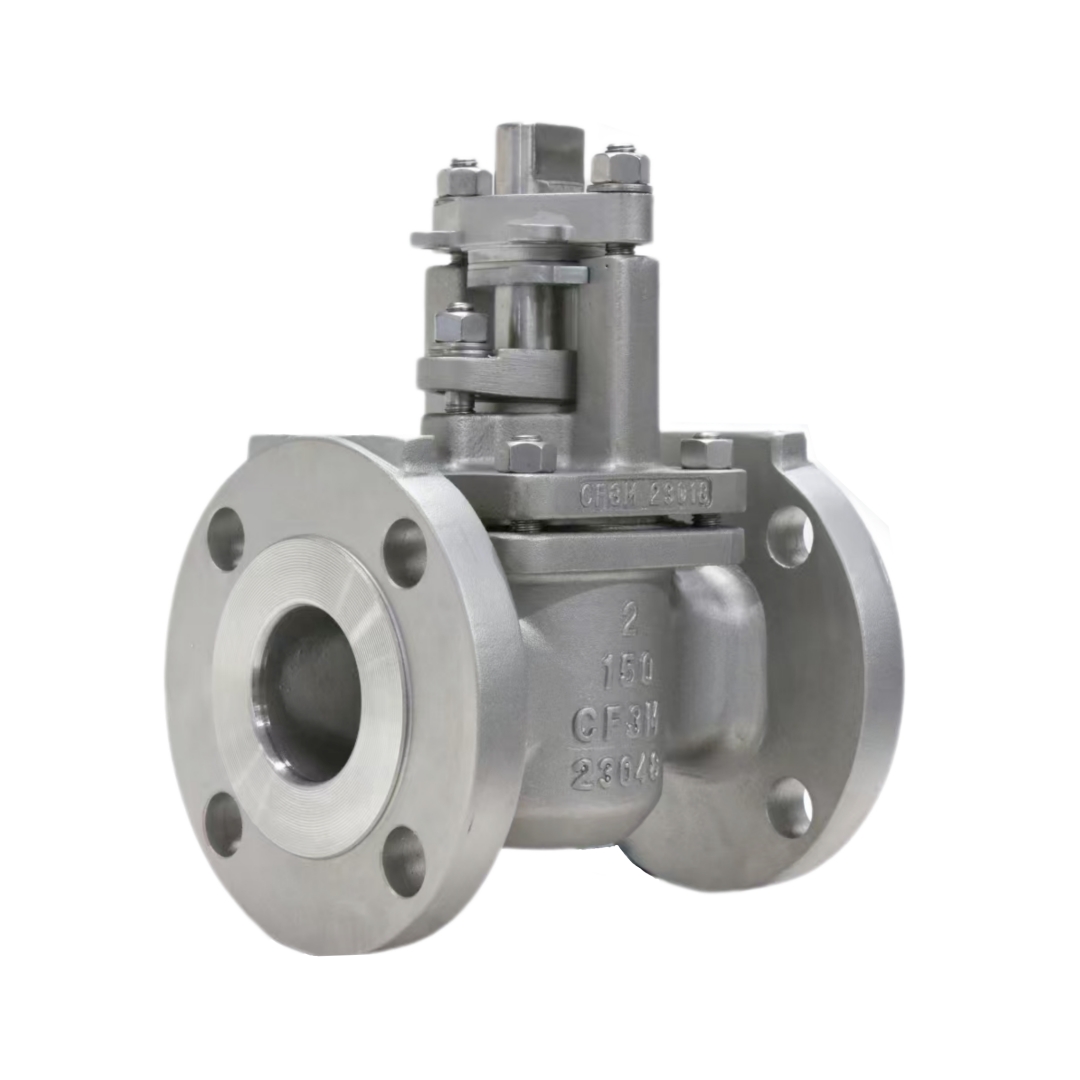

Zawory wtykowe Zawór wtykowyZawór czopowy smarowany z wykładziną PTFE | Podwójnie uszczelniony przemysłowy zawór czopowy
Zawór grzybkowy z wykładziną PTFE i podwójną ochroną trzpienia to wytrzymałe, przemysłowe rozwiązanie w postaci zaworu grzybkowego, zaprojektowane do długotrwałej i bezobsługowej pracy w systemach z żrącymi chemikaliami, szlamami i procesami z cyklicznym podgrzewaniem. Wyposażony w uszczelnienie wykładziny PTFE o pełnej powierzchni i niezależną podwójną ochronę trzpienia, zawór ten eliminuje nieplanowane przestoje, obniża koszty napraw i zapewnia dłuższą żywotność w porównaniu z zaworami kulowymi lub zasuwami.
Zawór czopowy smarowany z wykładziną PTFE | Podwójnie uszczelniony przemysłowy zawór czopowy
| |
Zakres rozmiarów NPS 1/2" do 24" (DN15 do DN600), większe rozmiary do DN600 dostępne na zamówienie | Opcje materiału korpusu Stal węglowa (WCB), stal nierdzewna (CF8, CF8M, CF3, CF3M), stal nierdzewna dupleksowa (4A/5A), stop 20, Hastelloy®, Monel®, Inconel®, tytan |
Zakres temperatur -50°F do +650°F (-46°C do +343°C), rozszerzone zakresy dostępne ze specjalnymi stopami | Materiał trzonu/wału ASTM A479 Gr. 316, opcjonalnie 17-4PH, Duplex SS, dostępna powłoka o niskim współczynniku tarcia |
Maksymalne dopuszczalne ciśnienie robocze ASME Klasa 150 i 300, PN16, PN25, PN40 | Siedziska i uszczelki RPTFE, TFM1600, Tek-Fil®, PEEK, UHMWPE, metal-metal |
Materiał wtyczki ASTM A351 Gr. CF8M, opcjonalnie utwardzane/powlekane (ENP, Stellite®, węglik chromu) | Wartość odcięcia Klasa VI, opcjonalnie szczelne zamknięcie |
Metoda działania Dźwignia, operator przekładni, siłownik pneumatyczny, siłownik elektryczny, platforma ISO 5211 | Styl nadwozia i porty 2-drożny (prosty), 3-drożny (w kształcie litery L lub T), pełny lub zmniejszony otwór |
Standardy projektowe ASME B16.34, API 608, MSS-SP-72 | Standardy połączeń końcowych Kołnierzowe: ASME B16.5 (RF/RTJ), DIN EN1092 PN16/25/40 |
Testowanie i inspekcja API 598, ISO 5208 Badanie ciśnienia i szczelności Opcjonalne NDT: Radiografia, Ultradźwięki, Badania magnetyczno-proszkowe | Wymiary twarzą w twarz ASME B16.10, ISO 5752
|
Specjalne cechy konstrukcyjne Dwukierunkowe uszczelnienie, niski moment obrotowy roboczy, wiele opcji gniazd, przepływ pełnoprzelotowy, modułowa obsługa, odporność na korozję i zużycie, długa żywotność | Aplikacje Rurociągi naftowe i gazowe, Przetwórstwo petrochemiczne, Systemy przetwarzania paliwa, Woda miejska i ścieki, Zakłady chemiczne, Wytwarzanie energii |
Dane techniczne
- Zakres rozmiarów: 1/2"–24"
- Materiał wkładki: dziewiczy PTFE / PTFE wypełniony grafitem
- Nadwozie: dostępne opcje ze stali węglowej, stali nierdzewnej i stopu
- Obsługa: dźwignia ręczna, przekładnia, sterowanie pneumatyczne lub automatyczne elektryczne
- Poziomy kontroli wycieków zewnętrznych mogą być określone na życzenie.

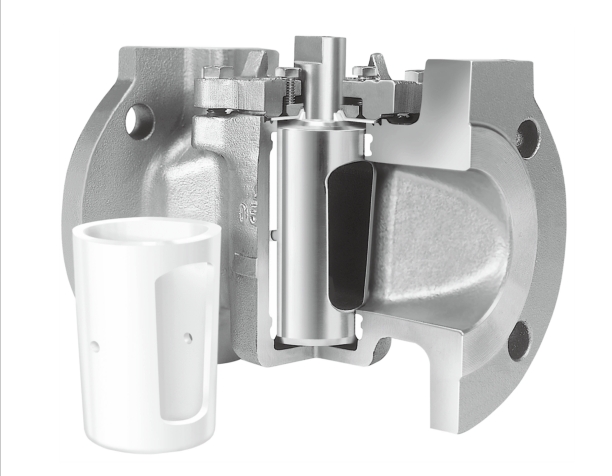

Podstawowa zasada projektowania
Wkładka PTFE (politetrafluoroetylen) o dużym obwodzie stanowi główne uszczelnienie
powierzchni, zapewniając znacznie lepsze uszczelnienie niż standardowe zawory kulowe lub zasuwowe.
Niski współczynnik tarcia powłoki PTFE zapewnia wbudowane samosmarowanie.
Wtyczkę można płynnie obsługiwać nawet po całkowitym otwarciu lub zamknięciu przez
dłuższe okresy.
W celu zapewnienia podwójnej ochrony zastosowano dwa niezależne systemy uszczelniające
przed wyciekiem zewnętrznym. Dodatkowy pierścień PTFE tworzy dodatkową warstwę
zabezpieczenie w postaci uszczelnienia trzpienia, idealne do pracy w trudnych warunkach, przy zmiennych cyklach termicznych.
Dynamiczne podkładki sprężynowe utrzymują stałą, stabilną siłę ściskającą uszczelnienia
uszczelnienia kompensujące zmiany rozszerzalności i kurczenia się pod wpływem ciepła podczas powtarzających się
serwis cyklu cieplnego. Opcjonalne porty monitorowania wtrysku są dostępne na
górne-główne zewnętrzne uszczelnienie.
Zalety:
- Ograniczenie nieplanowanych przestojów: Wymiana zaworów kulowych i zasuw na zawory czopowe z wykładziną GEKO znacznie zmniejsza straty produkcyjne i wydatki na konserwację.
- Prosta regulacja w terenie: Długoterminową wydajność uszczelnienia można szybko przywrócić poprzez regulację górnych śrub, bez konieczności całkowitego demontażu zaworu.
- Podwójna ochrona przed wyciekiem: Podwójne, niezależne warstwy uszczelniające skutecznie zapobiegają wydostawaniu się medium procesowego do atmosfery.
- Samosmarująca tuleja o niskim tarciu: płynne obracanie się świecy po długim czasie postoju,
brak ryzyka przywierania w przypadku pętli używanych rzadko.
- Ekonomiczna i długotrwała wydajność: Zrównoważony koszt zakupu i wydłużony czas eksploatacji
cykli serwisowych, co przekłada się na wyjątkowe, długoterminowe korzyści ekonomiczne.
Dostępne warianty i opcje
- Standardowy zawór odcinający z wyściółką PTFE
- Zawór wtykowy z cyklicznymi zmianami temperatury do trudnych warunków pracy z opatentowaną, chowaną uszczelką
- Zawór zaworowy do pobierania próbek grawitacyjnych do systemów pobierania próbek luzem ciał stałych i cieczy
- Zawór wtykowy klasy 600 z wyściółką wysokociśnieniową, konfiguracje wieloportowe na żądanie
