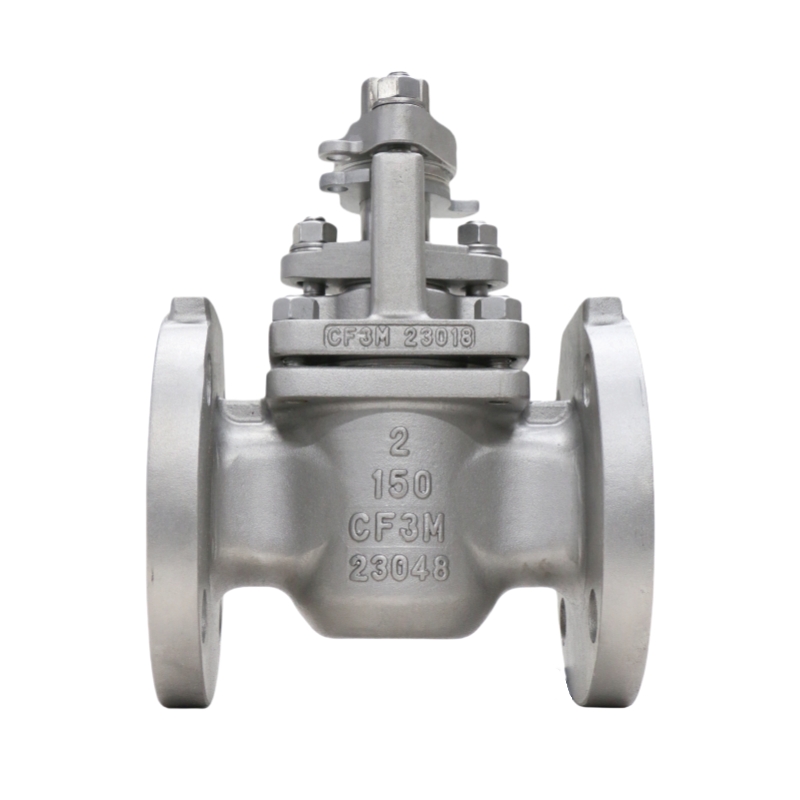

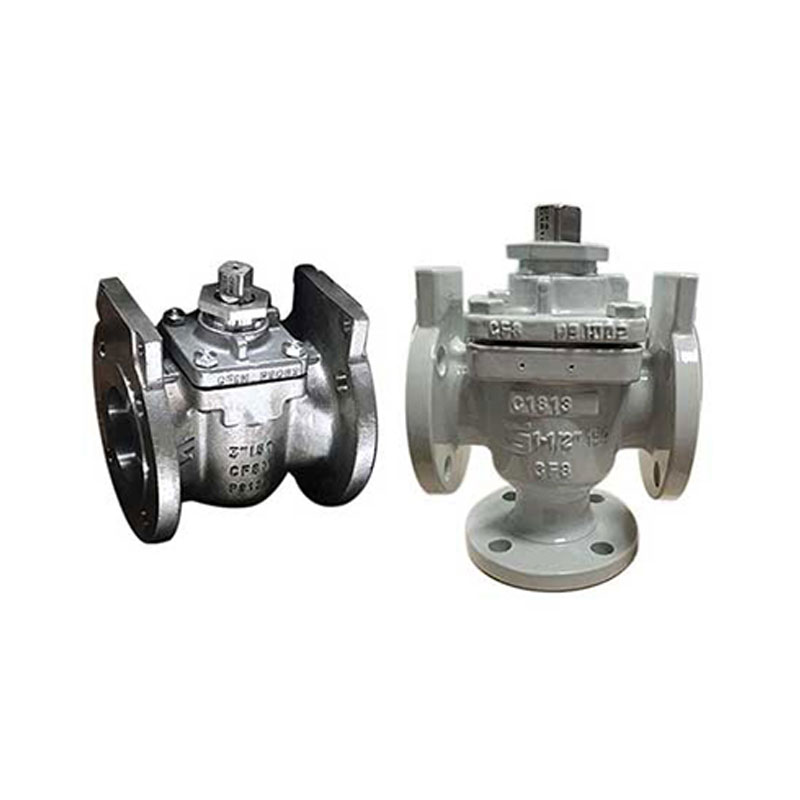

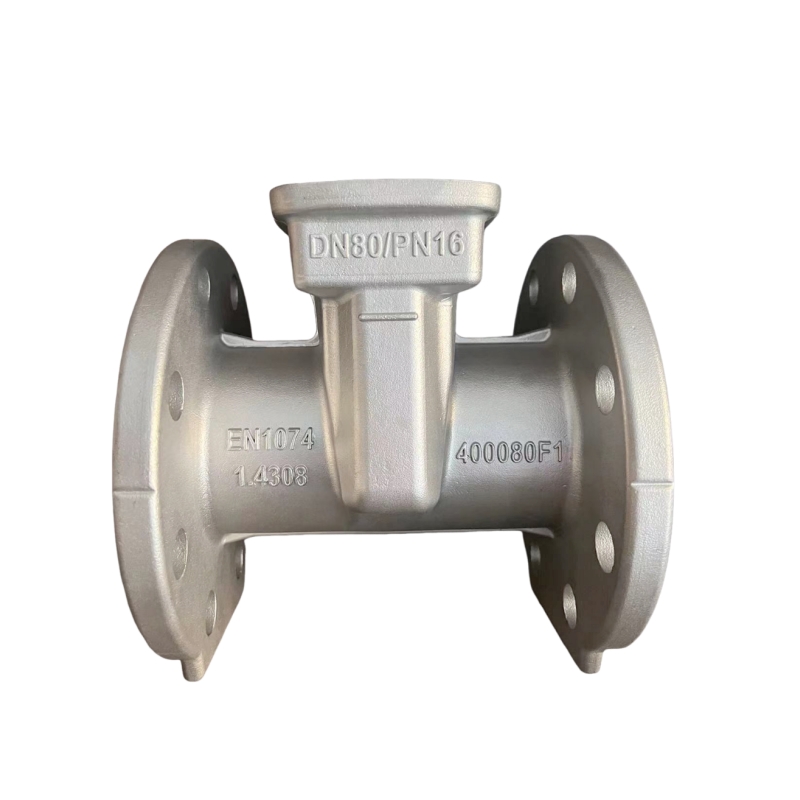

GKV655 Zawór wtykowy klatkowy antystatyczny i ognioodporny Dostępne są w czterech różnych wzorach. Wzór zawiera podstawowe informacje o zaworze w zakresie wymiaru końcowego (zgodnie z API 6D, BS 5353, ANSI B16.10 i DIN 3202/F1) i rozmiar otworu przepływowego przez zawór. Możliwe jest zaprojektowanie różnych otworów, szybkie włączanie i wyłączanie, łatwa konserwacja, minimalny opór przepływu, konstrukcja antystatyczna i ognioodporna.
Zawór grzybkowy klatkowy GKV antystatyczny i ognioodporny
| |
Zakres rozmiarów NPS 1/2" do 12" (DN15 do DN300), większe rozmiary do DN600 dostępne na zamówienie | Opcje materiału korpusu Stal węglowa (WCB), stal nierdzewna (CF8, CF8M, CF3, CF3M), stal nierdzewna dupleksowa (4A/5A), stop 20, Hastelloy®, Monel®, Inconel®, tytan |
Zakres temperatur -50°F do +650°F (-46°C do +343°C), rozszerzone zakresy dostępne ze specjalnymi stopami | Materiał trzonu/wału ASTM A479 Gr. 316, opcjonalnie 17-4PH, Duplex SS, dostępna powłoka o niskim współczynniku tarcia |
Maksymalne dopuszczalne ciśnienie robocze ASME Klasa 150 i 300, PN16, PN25, PN40 | Siedziska i uszczelki RPTFE, TFM1600, Tek-Fil®, PEEK, UHMWPE, metal-metal |
Materiał wtyczki ASTM A351 Gr. CF8M, opcjonalnie utwardzane/powlekane (ENP, Stellite®, węglik chromu) | Wartość odcięcia Klasa VI, opcjonalnie szczelne zamknięcie |
Metoda działania Dźwignia, operator przekładni, siłownik pneumatyczny, siłownik elektryczny, platforma ISO 5211 | Styl nadwozia i porty 2-drożny (prosty), 3-drożny (w kształcie litery L lub T), pełny lub zmniejszony otwór |
Standardy projektowe ASME B16.34, API 608, MSS-SP-72 | Standardy połączeń końcowych Kołnierzowe: ASME B16.5 (RF/RTJ), DIN EN1092 PN16/25/40 |
Testowanie i inspekcja API 598, ISO 5208 Badanie ciśnienia i szczelności Opcjonalne NDT: Radiografia, Ultradźwięki, Badania magnetyczno-proszkowe | Wymiary twarzą w twarz ASME B16.10, ISO 5752
|
Specjalne cechy konstrukcyjne Dwukierunkowe uszczelnienie, niski moment obrotowy roboczy, wiele opcji gniazd, przepływ pełnoprzelotowy, modułowa obsługa, odporność na korozję i zużycie, długa żywotność | Aplikacje Rurociągi naftowe i gazowe, Przetwórstwo petrochemiczne, Systemy przetwarzania paliwa, Woda miejska i ścieki, Zakłady chemiczne, Wytwarzanie energii |
Krótki wzór
Kompaktowe wymiary, podobne do zaworów zasuwowych.
Powierzchnia portu: 40–50% powierzchni zaworu czopowego o pełnym prześwicie.
Nadaje się do zastosowań, w których dopuszczalne jest niewielkie obniżenie natężenia przepływu.
Dostępne w klasie 150 i 300.
Regularny wzór
Dłuższe wymiary między powierzchniami.
Obszar portu: około 50% pełnego otworu.
Zapewnia minimalną utratę przepływu przy jednoczesnej optymalizacji ogólnych wymiarów zaworu dzięki zastosowaniu prostokątnego portu.
Dostępne w klasie 600 i 900.
Bezpieczeństwo pożarowe
Zawory grzybkowe tulejowe mogą być dostarczone w wersji ognioodpornej zgodnie z normą API 607.
Konstrukcja antystatyczna
W wyniku przepływu prądu lub tarcia wokół wtyczki może gromadzić się ładunek elektrostatyczny.
pomiędzy wtyczką a tuleją PTFE.
Wersja antystatyczna: pierścień przewodzący jest wkładany w rowek w regulacji
śrubę, tworząc połączenie elektryczne między wtyczką a korpusem zaworu
bezpiecznie rozpraszać ładunki statyczne.
Oczyść połączenia
Korpusy zaworów mogą być dostarczane z jednym lub dwoma przyłączami do odpowietrzania, co umożliwia
Wnętrze zaworu należy w razie potrzeby wyczyścić.
Ulgę w próchnicy
Zawory mogą być wyposażone w otwór odpowietrzający lub szczelinę w korku.
Funkcja ta jest wymagana w przypadku usług powodujących wzrost ciśnienia lub
polimeryzacja przy zamkniętym zaworze.
Unikalna konstrukcja zaworów grzybkowych serii GEKO
Projekt nadwozia

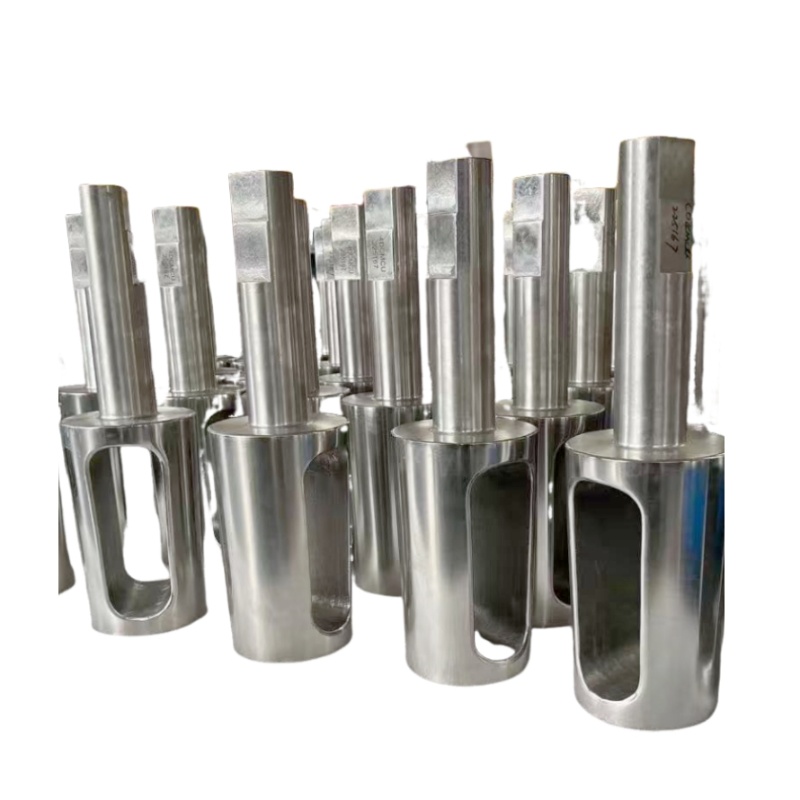

- Tuleja PTFE stanowi gniazdo dla grzybka zaworu, eliminując kontakt metalu z metalem.
- Osiągnięto niewielki wysiłek przy obracaniu i zapobiegano zatarciom, co pozwala na użycie dowolnej kombinacji materiałów korpusu/świecy.
- Zapewnione jest skuteczne odcięcie, a zawory nie wymagają praktycznie żadnej konserwacji.
- Przepływ PTFE pod wpływem temperatury i ciśnienia jest zapobiegany przez uszczelki wokół otworów korpusu. Uszczelki te zapobiegają również obracaniu się tulei podczas pracy.
Uszczelnienie i wydajność
- Wysoką wydajność uzyskano dzięki ścisłemu kontaktowi wtyczki z mocno zamocowaną tuleją PTFE oraz zastosowaniu oddzielnych uszczelnień atmosferycznych.
- Główne uszczelnienie przed atmosferą zapewnia gniazdo PTFE. Nawet po długim okresie użytkowania i zużyciu gniazda, zawory GEKO zachowują skuteczną szczelność atmosferyczną.
- Uszczelnienie kołnierza pokrywy odbywa się za pomocą membrany PTFE chronionej membraną metalową, z dodatkowym pierścieniem PTFE i pierścieniem Delta, aby zapobiec przeciekaniu trzpienia.
Ochrona przed uszkodzeniami rękawa
- Zawory GEKO posiadają specjalny mechanizm zapewniający całkowitą szczelność atmosferyczną
nawet jeśli rękaw jest uszkodzony.
- W przypadku poważnego uszkodzenia tulei, można wyregulować korek stożkowy w celu uzyskania równomiernej
ściskanie uszczelnienia z włókien PTFE, które jest utrzymywane pomiędzy dwoma pierścieniami oporowymi.
- Dokręcając śrubę regulacyjną, ściąga się w dół ramię pierścienia oporowego
do krawędzi pokrywy, ściskając uszczelnienie w celu zapewnienia całkowitego uszczelnienia w warunkach dużego obciążenia
warunki.
Moment obrotowy i uszczelnienie
- Zawory czopowe GEKO zapewniają szczelne zamknięcie przy niskim momencie obrotowym.
- Modele o rozmiarze Semi „-2” posiadają wewnętrzne wstępne dokręcenie uszczelnienia za pomocą
Unikalna technologia procesowa firmy GEKO.
- Modele o rozmiarze 2/2"-12" posiadają osobną pokrywę, którą można łatwo regulować bez
demontaż lub usuwanie siłowników, z konstrukcją równomiernie rozkładającą obciążenie
opakowanie.
Opcjonalna twarda powłoka – Stellite®
- Gniazda zaworów mogą być pokryte powłoką ze stopu kobaltu i chromu Stellite®, co zapewnia:
- Doskonała odporność na korozję
- Możliwość pracy w wysokiej temperaturze
- Wysoka twardość zapewniająca doskonałą odporność na zużycie

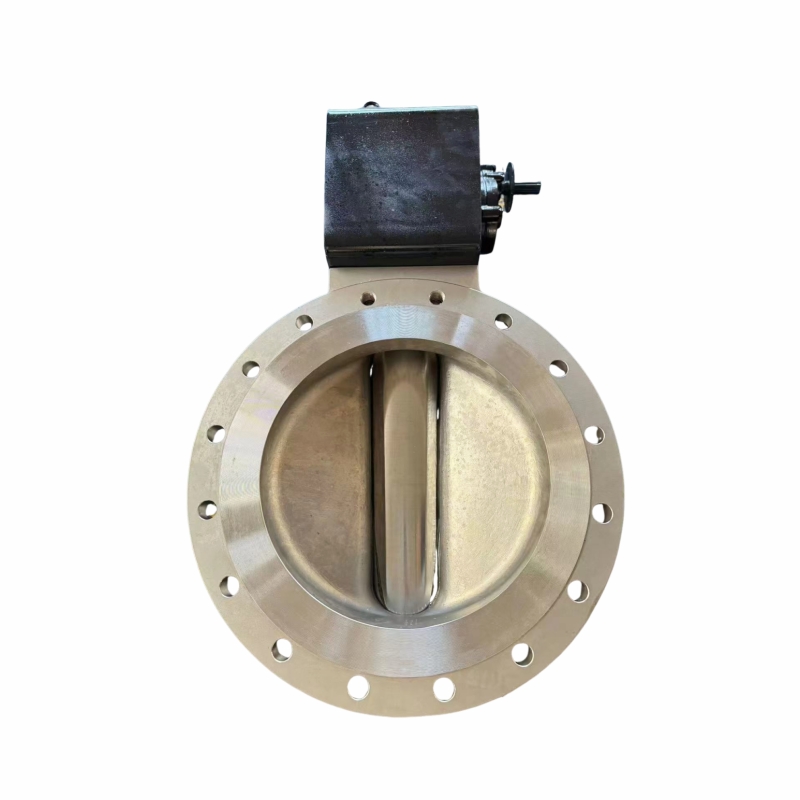

Zawór kulowy GEKO typu klatkowego z osłoną z tulei PTFE
GKV655 Zawór wtykowy klatkowy antystatyczny i ognioodporny Dostępne są w czterech różnych wzorach. Wzór zawiera podstawowe informacje o zaworze w zakresie wymiaru końcowego (zgodnie z API 6D, BS 5353, ANSI B16.10 i DIN 3202/F1) i rozmiar otworu przepływowego przez zawór. Możliwe jest zaprojektowanie różnych otworów, szybkie włączanie i wyłączanie, łatwa konserwacja, minimalny opór przepływu, konstrukcja antystatyczna i ognioodporna.
