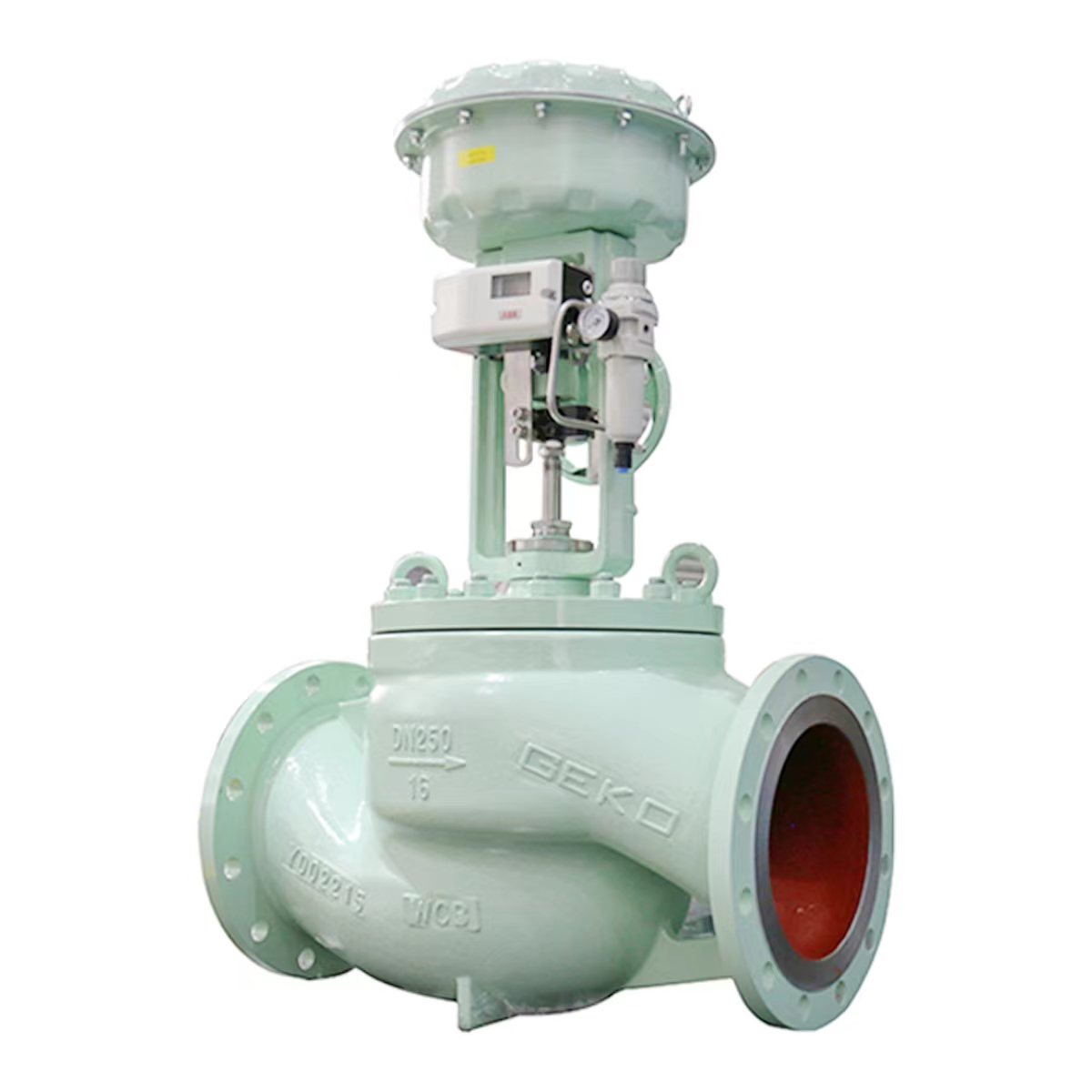

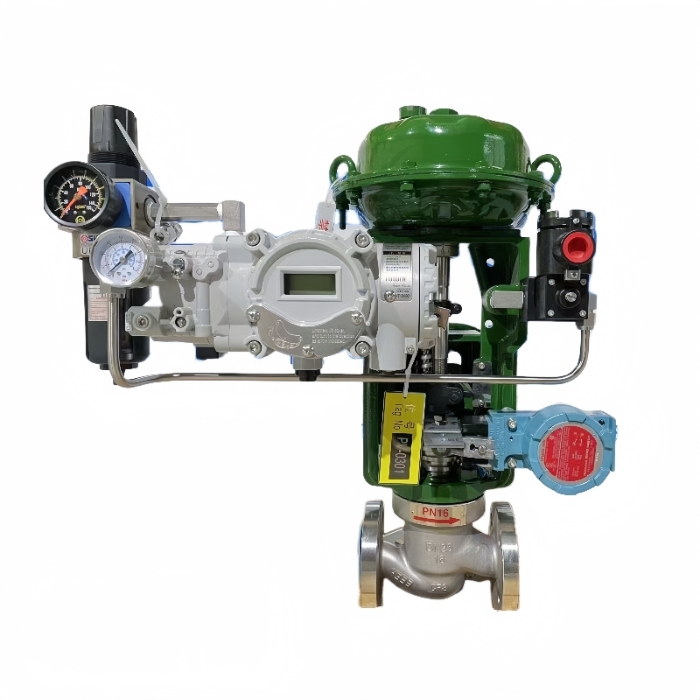

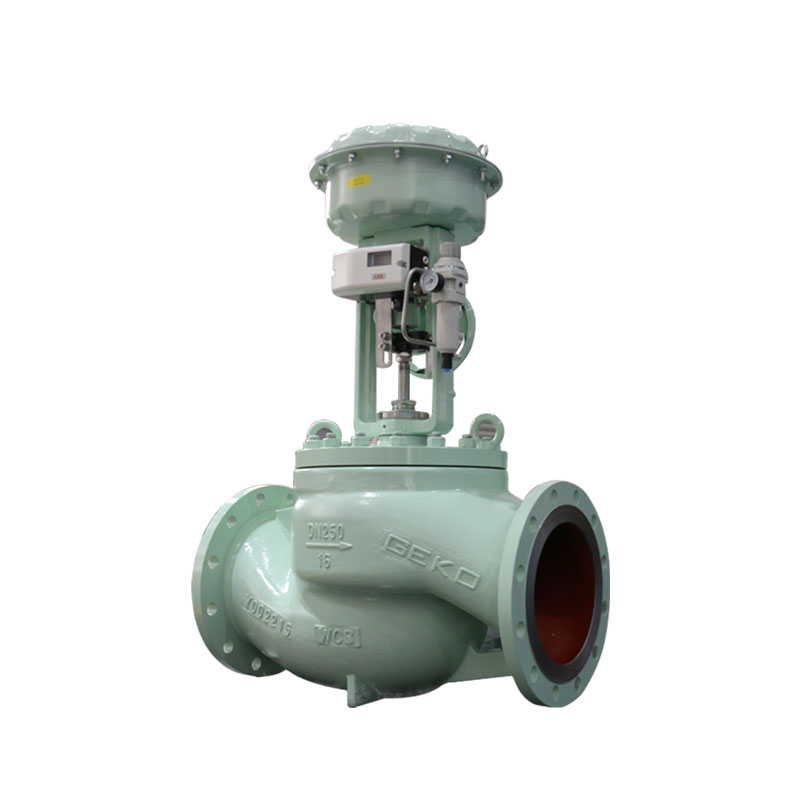

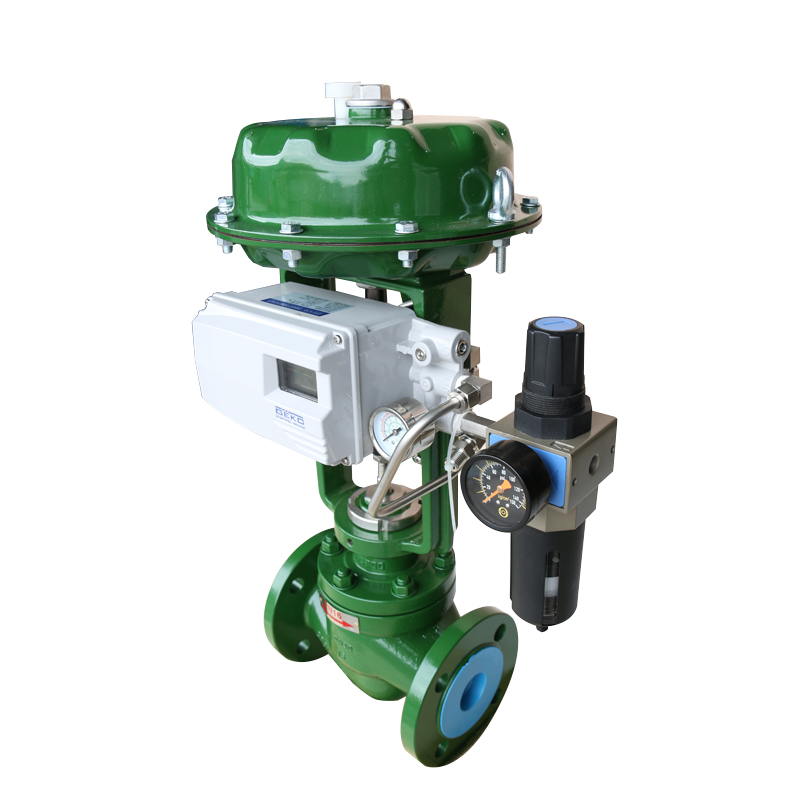

Ten GKV1800C Pneumatyczny zawór regulacyjny pojedynczy to precyzyjny zawór sterujący procesem, który napędza liniowe przemieszczenie rdzenia zaworu za pomocą siłownika pneumatycznego, precyzyjnie regulując natężenie przepływu, ciśnienie lub temperaturę medium w rurociągu. Konstrukcja korpusu zaworu z pojedynczym gniazdem (pojedyncza powierzchnia uszczelniająca) w połączeniu z system prowadnicy górnej lub klatkowej, zapewnia stabilność i uszczelnienie w warunkach dużej różnicy ciśnień, dostosowuje się do wymagań ciągłej regulacji agresywne media, takie jak ciecze, gazy i parai jest szeroko stosowany w systemach automatyki w przemyśle chemicznym, naftowym i energetycznym, umożliwiając kontrolę parametrów procesu z dokładnością do milimetra.
Zawory regulacyjne GEKO – specyfikacja techniczna (GKV18C / GKV16N / GKV6H)
| |
Serie i rozmiary GKV18C: DN15–100 (½"–4") | Ocena ciśnienia GKV18C / GKV16N: PN10–63 / Klasa ANSI 150–600
|
Materiały nadwozia (EN) 1.0619 GP240GH (−10℃ do 400℃) | Materiały nadwozia (ASTM) A216 WCB (−29℃ do 425℃)
|
Czapeczka ≤DN65: 1,4408 (A351 CF8M) | Charakterystyka wtyczki Standard: Stałoprocentowy / Liniowy |
Zakresowość 50:1 | Podwójny przewodnik Opcjonalnie: Zintegrowana prowadnica dolna dla DN40–DN600, Kvs > 25 |
Nieszczelność siedzenia Plomba metalowa: Klasa IV (<0,01% Kvs), opcjonalnie klasa V | Uszczelnienie mieszkowe Podwójne ścianki, 1.4571 lub opcjonalnie Hastelloy |
Kurtka grzewcza Połączenia DN15 lub DN25, PN40 (1” ANSI 300) | Główne cechy Wysoka precyzja wykonania, system szybkiej wymiany siedzeń, |
Cechy:
- Wysoka precyzja regulacji
Charakterystyka przepływu liniowa/stałoprocentowa: Rdzeń zaworu ma konstrukcję paraboliczną lub w postaci płyty otworowej, z dokładnością regulacji ≤± 1% i regulowanym stosunkiem 50:1;
Szybka reakcja: siłownik pneumatyczny (pojedynczego/dwustronnego działania) z lokalizatorem (opcjonalnie inteligentny typ), czas reakcji ≤ 3 sekundy, obsługuje 4-20 mA, HART i inne sygnały sprzężenia zwrotnego, kompatybilny z integracją systemu DCS/PLC.
- Przystosowanie do dużych różnic ciśnień i trudnych warunków pracy.
Pojedyncza struktura uszczelniająca: rdzeń zaworu i gniazdo są ściśle dopasowane, przy poziomie nieszczelności klasy V (ANSI/FCI 70-2) i różnicy ciśnień ≤ PN50 (klasa 300);
Odporność na temperaturę i korozję: Materiał korpusu zaworu może być wybrany spośród stali nierdzewnej 304/316, Hastelloyu (C276), Monelu (400) o odporności na temperaturę od -196 ℃ do 550 ℃ oraz odporności na silne kwasy, zasady i media korozyjne.
Perfekcja w każdym szczególe
- Mocny siłownik
Pneumatyczny siłownik wielosprężynowy serii GEKO 812 zapewnia szybki czas skoku, stałą siłę osadzania i ekonomiczną pracę. Dostępny w wielu rozmiarach, gwarantuje solidną i przeciwwybuchową pracę. Opcjonalnie dostępne są siłowniki elektryczne i elektrohydrauliczne.
- Pozycjoner wielofunkcyjny
Cyfrowy pozycjoner GEKO obsługuje sygnały 4-20 mA, HART, Profibus (PA) i Foundation Fieldbus, umożliwiając dwukierunkową komunikację i łatwą parametryzację. Jest zgodny z normami VDI/VDE 3847, z opcjonalnymi wersjami analogowymi.
- Niezawodne uszczelnienie trzpienia
Od dławnicy po uszczelnienia mieszkowe, GEKO gwarantuje szczelność w różnych cieczach, przy różnych ciśnieniach i temperaturach. Zoptymalizowana konstrukcja minimalizuje tarcie, korozję i emisje.
- Uszczelnienie obudowy o stałej formie
Solidne połączenie obudowy z maską zapobiega błędom montażu i działaniu sił bocznych, gwarantując szczelne uszczelnienie i niezawodną pracę.
- Części wewnętrzne o wysokiej precyzji
Zawory GEKO charakteryzują się zoptymalizowanymi elementami zamykającymi i gniazdami, wysokiej jakości materiałami oraz systemem szybkiej wymiany gniazd. Dostępne opcje to metalowe, ściskane lub symetryczne pierścienie gniazdowe, a także wersje ceramiczne do mediów ściernych.
Zawór sterujący GEKO – innowacje i korzyści
| |
Opatentowane gniazdo zaworu z miękkim uszczelnieniem PTFE i metalowym uszczelnieniem wtórnym
| ✔ Absolutna szczelność siedziska |
Pierścienie siedziska wykonane z szerokiej gamy materiałów
| ✔ Powtarzalna szczelność siedziska dzięki samocentrowaniu |
Uszczelnienie pierścieniowe PTFE typu V z precyzyjnym elementem uszczelniającym
| ✔ Bezpieczeństwo i hermetyczne uszczelnienie |
Szybki system wymiany pierścieni i zaślepek | ✔ Konserwacja bez użycia specjalistycznych narzędzi |
Szeroka gama zaworów zoptymalizowanych pod kątem wszystkich zastosowań
| ✔ Maksymalna elastyczność procesu przy wysokiej jakości kontroli |
Obszar dławnicy ze stali nierdzewnej | ✔ Brak korozji galwanicznej |
Obudowa zaworu zoptymalizowana pod kątem przepływu
| ✔ Wysokie współczynniki przepływu |
8. Kompaktowa, solidna konstrukcja
| ✔ Wymagana minimalna przestrzeń montażowa |
Regulacja temperatury/ciśnienia kotła reakcyjnego, regulacja współczynnika zasilania wieży destylacyjnej, regulacja pH kwasowo-zasadowego.
Dławienie głowicy odwiertu, stabilizacja ciśnienia w rurociągu, zarządzanie temperaturą zbiornika magazynowego LNG.
Regulacja wody zasilającej kocioł, regulacja obciążenia turbiny parowej, układy odzysku ciepła odpadowego.
Dozowanie sterylnych płynów i kontrola proporcji, regulacja parametrów zbiornika fermentacyjnego, zgodność z normami higienicznymi 3A.
Dozowanie środków redukujących SCR/SNCR, systemy wtryskiwania środków chemicznych do oczyszczania ścieków.
Zawór regulacyjny obrotowy GKV-225V port (typ V-ball) łączy zalety zerowego wycieku Klasa VI uszczelniona pęcherzykowo zawory kulowe z wysoka możliwość regulacji zaworów regulacyjnych, dzięki czemu nadaje się do różnych zastosowań zaworów regulacyjnych i zapewnia doskonałą kontrolę przepływu, niższy spadek ciśnienia i szybką reakcję.WszystkoZawory regulacyjne V-ballspełniają wymagania wielu norm branżowych i certyfikatów, w tym API 607, ATEX, NACE MR0175, PED i SIL, co gwarantuje niezawodność i zgodność z normami międzynarodowymi.
CZYTAJ WIĘCEJ
Ten GKV1800C Pneumatyczny zawór regulacyjny pojedynczy to precyzyjny zawór sterujący procesem, który napędza liniowe przemieszczenie rdzenia zaworu za pomocą siłownika pneumatycznego, precyzyjnie regulując natężenie przepływu, ciśnienie lub temperaturę medium w rurociągu. Konstrukcja korpusu zaworu z pojedynczym gniazdem (pojedyncza powierzchnia uszczelniająca) w połączeniu z system prowadnicy górnej lub klatkowej, zapewnia stabilność i uszczelnienie w warunkach dużej różnicy ciśnień, dostosowuje się do wymagań ciągłej regulacji agresywne media, takie jak ciecze, gazy i parai jest szeroko stosowany w systemach automatyki w przemyśle chemicznym, naftowym i energetycznym, umożliwiając kontrolę parametrów procesu z dokładnością do milimetra.
CZYTAJ WIĘCEJ

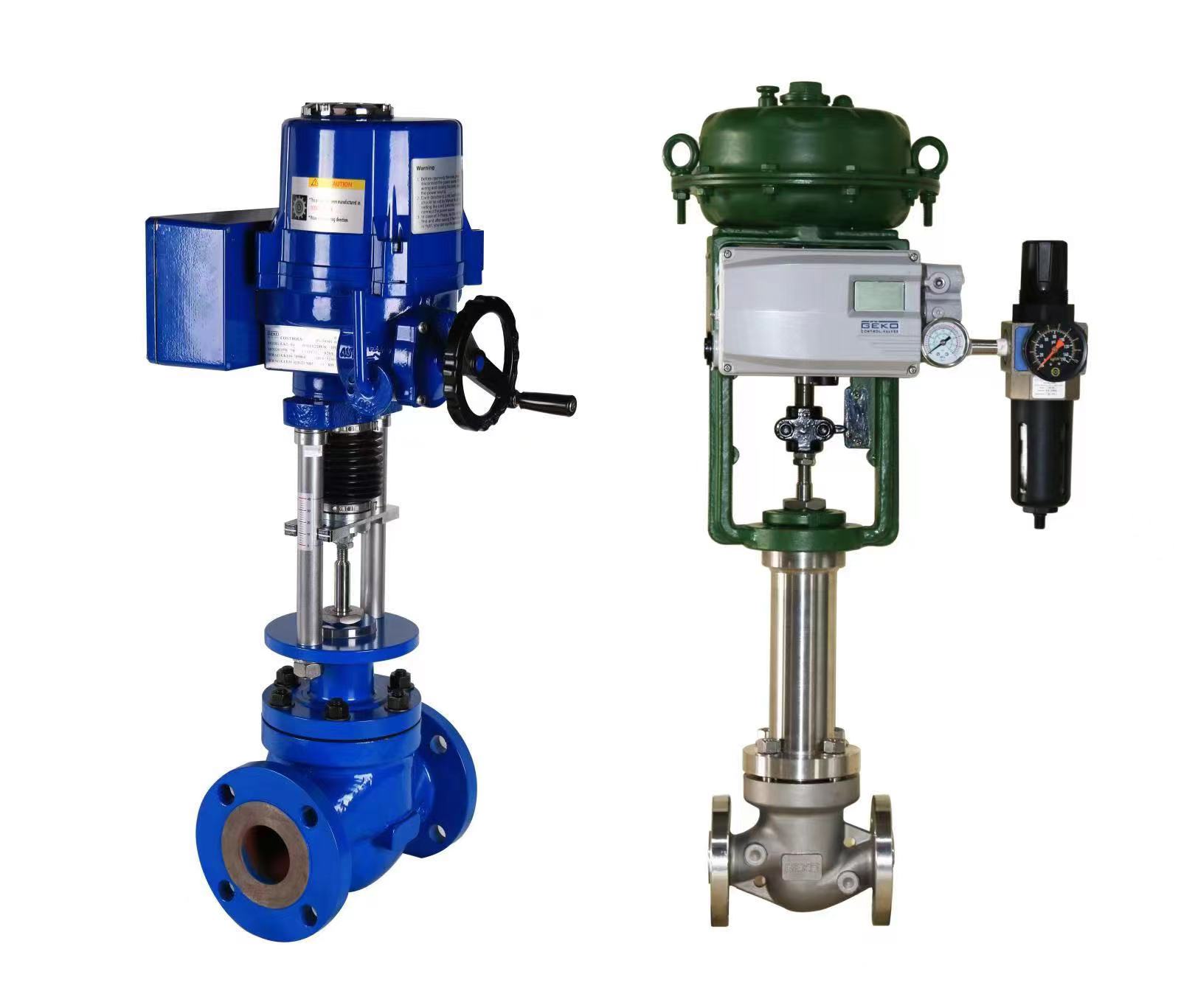

Seria GKV16N GKV18C GKV16H inteligentny elektryczny zawór sterujący łączy w sobie precyzyjne siłowniki elektryczne i inteligentne moduły sterujące, wykorzystuje utwardzone uszczelnienia i odporne na korozję korpusy zaworów i jest szeroko stosowany w przemyśle chemicznym, energetycznym, farmaceutycznym i innych dziedzinach.
