Zawory regulacyjne kątowe GEKOZawory serii GKV3500 (PN 16-250) i GKV3800 (PN 16-400) są częścią sprawdzonego systemu modułowych części zaworów GEKO. W przypadku trudnych warunków pracy i zastosowań wymagających wysokiego ciśnienia często zaleca się stosowanie zaworów kątowych, ponieważ przepływ medium jest odwracany tylko raz o 90°, w przeciwieństwie do zaworów kątowych. pojedyncze lub podwójne siedzenia zawory.

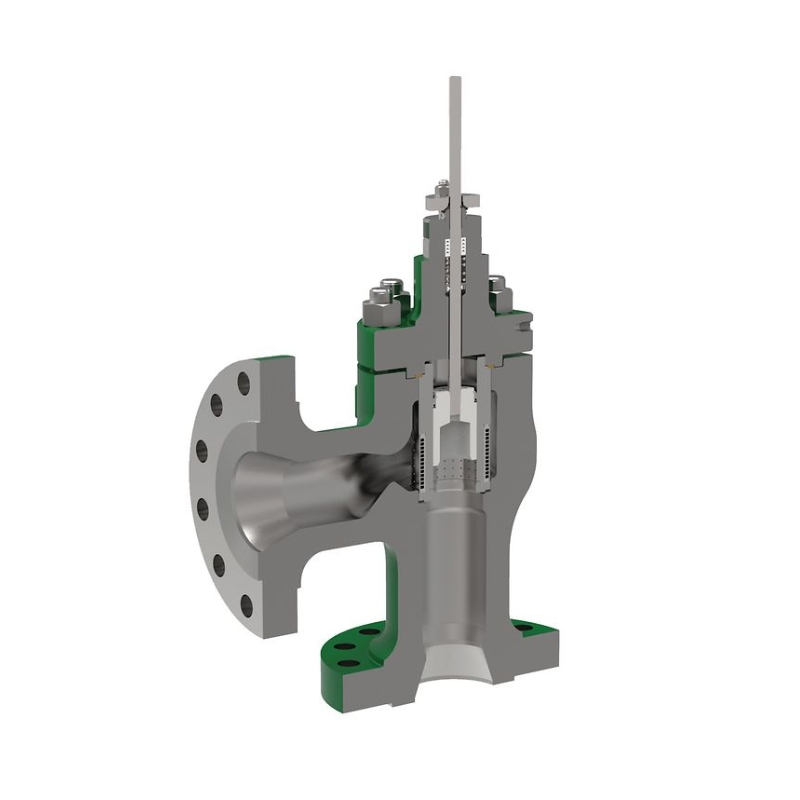

KĄTOWY ZAWÓR STERUJĄCY GKV3500/3800
| |
Zakres rozmiarów DN25 do DN600/ 1” do 24” | Materiały korpusu Stal nierdzewna, stal węglowa, tytan, cyrkon, tantal, hastelloy, stopy na bazie niklu, stopy monelu, Alloy20, F51, F22, 904L |
Zakres temperatur -196℃ do 530℃ | Materiały łodygowe ASTM A479 Typ 316, ASTM A564 Typ 17-4PH, ASTM A182 Typ F51 |
Maksymalne dopuszczalne ciśnienie robocze Klasa ASME 150LB do 2500LB, EN 1092 PN10 do PN420 | Materiały siedzeń Uszczelka miękka, stal nierdzewna, stop |
Wartość odcięcia Norma producenta | Materiały wtykowe Stal nierdzewna, stop |
Styl nadwozia Kąt | Standard projektowy ANSI, DIN, GB, JIS, ISO, EN |
Połączenia końcowe Spawanie gniazdowe, spawanie czołowe, koniec kołnierzowy | Norma testowa API 598 |
Porty Zwężenie kanału przepływu | Platforma Connect Norma producenta |
Twarzą w twarz Norma producenta | Aplikacje Kontrola ciśnienia, kontrola temperatury, kontrola przepływu, kontrola pary, kawitacja |
Cechy zaworów regulacyjnych kątowych serii GKV3500/3800
Do trudnych warunków procesowych i aplikacje krytyczne pod względem dźwiękuZawory regulacyjne kątowe GEKO oferują optymalne rozwiązanie. W przeciwieństwie do konwencjonalnych zaworów jedno- lub dwugniazdowych, przepływ medium w zaworach kątowych jest przekierowywany tylko raz na Kąt 90°, co znacząco redukuje turbulencje, erozję i straty ciśnienia. Taka konstrukcja zapewnia stabilną pracę nawet w trudnych warunkach eksploatacyjnych, takich jak kawitacja, flashing czy wysokie różnice ciśnień.
Niezawodna aktywacja
Zawór standardowo wyposażony jest w sprawdzoną membranę firmy GEKO
siłownik sterowany, zaprojektowany jako zamknięty, odwracalny i
łatwe w utrzymaniu.
Zapewnia to płynną reakcję sterowania i długą żywotność, nawet przy
wysokie częstotliwości cykli.
Elastyczne opcje siłowników
Aby sprostać zróżnicowanym potrzebom automatyzacji, zawór może być również wyposażony w
siłowniki pneumatyczne, hydrauliczne, elektryczne lub ręczne, umożliwiające
płynna integracja z dowolną architekturą systemu sterowania.

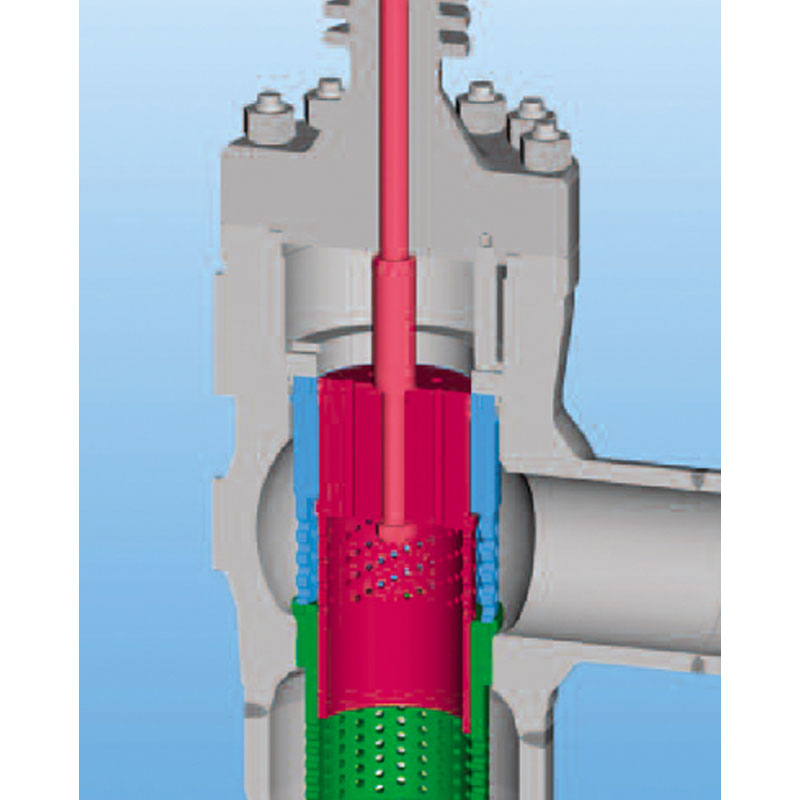

Modułowy system wykończeniowy
Wykorzystując modułowy system części GEKO®, wewnętrzne elementy wykończeniowe są w pełni
elastyczne i wymienne. Opcje obejmują utwardzone wykończenia do zastosowań erozyjnych
media, ciche trymery prowadzone w klatce, wielostopniowe trymery redukujące ciśnienie,
lub specjalnych materiałów do środowisk korozyjnych. Ta modułowość pozwala
zawór precyzyjnie dopasowany do wymagań procesu, zapewniając
maksymalna niezawodność i wydajność.
Łącząc solidna, kanciasta konstrukcja, elastyczne metody uruchamiania i modułowe komponenty wewnętrzneZawory regulacyjne kątowe GEKO zapewniają doskonałą wydajność, dłuższą żywotność i wszechstronne możliwości zastosowań w takich gałęziach przemysłu, jak przemysł naftowo-gazowy, chemiczny, petrochemiczny i energetyczny.
Zalety zaworów kątowych serii GKV3500/3800
Sprawdzony siłownik membranowy
Standardowo wyposażony w zamknięty, odwracalny siłownik membranowy GEKO
dla stabilnej i dokładnej kontroli.
Wiele opcji napędu
Dostępne z napędem pneumatycznym, hydraulicznym, elektrycznym lub ręcznym.
Konstrukcja modułowa
Wymienne elementy wykończeniowe i wewnętrzne z systemu modułowego GEKO® do
łatwa personalizacja.
Wszechstronne konfiguracje
Różne tuleje wrzecionowe — z żebrami chłodzącymi, kolumnami izolacyjnymi lub mieszkiem
uszczelnienie — można je wymienić w razie potrzeby.
Elastyczność materiału
Możliwość dostosowania do różnych mediów i klas ciśnienia dzięki szerokiej gamie dostępnych opcji
materiałów.
Zawór regulacyjny kątowy GEKO jest stosowany w wielu gałęziach przemysłu
