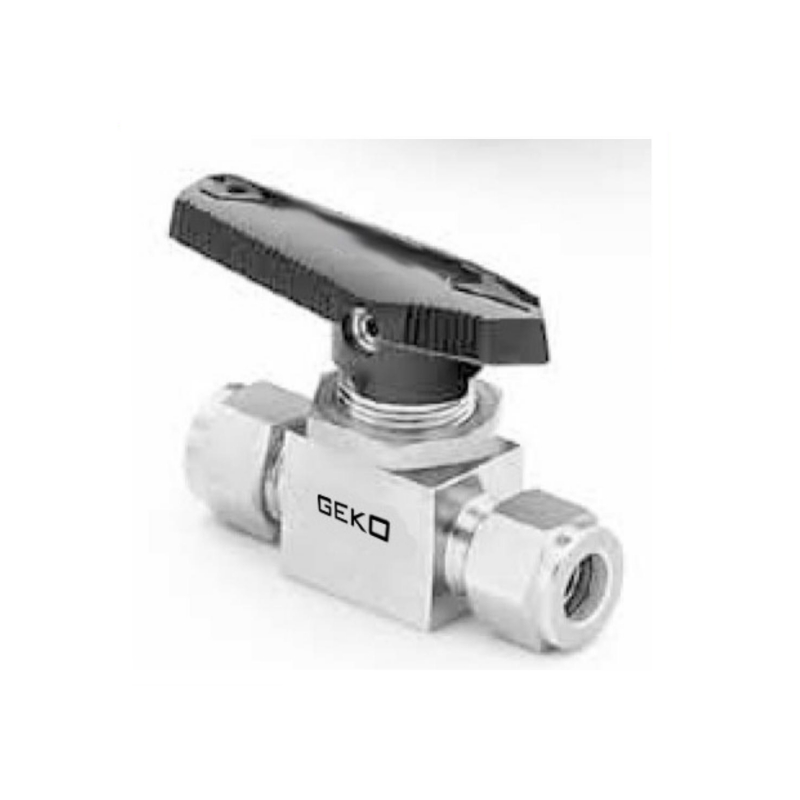

Name: Zawór kulowy do instrumentów wysokiego ciśnienia, jednoczęściowy
Availability: InStock

JEDNOKĘDZIOWY ZAWÓR KULOWY INSTRUMENTÓW (SERIA 20G / 21G / 22G / 23G / 24 / 25)

Zakres rozmiarów

1/16" – 3/4" (3 mm – 12 mm)

Materiały korpusu

Stal nierdzewna 316 / 316L, mosiądz, stop 400

Zakres temperatur

–65°F do 300°F (–53°C do 148°C)

Materiały opakowaniowe

Modyfikowany PTFE, UHMWPE lub PTFE

Maksymalne ciśnienie robocze

Do 3000 psig (206 barów), w zależności od rozmiaru zaworu

Współczynniki przepływu (Cv)

0,05 – 12, w zależności od rodzaju zaworu

Konfiguracje zaworów

Wzory o wzorze prostym i kątowym

Wzory przepływu

Włącz-wyłącz (2-drożny), przełączający (3-drożny, 5-drożny, 7-drożny), zwrotnica (4-drożna, 6-drożna)

Typy połączeń końcowych

Złączki NPT, stożkowe ISO (PT) i rurowe (typu Swagelok)

Wartość odcięcia

Klasa VI – szczelność bąbelkowa, brak przecieków (testowane fabrycznie)

Obowiązujące normy

ASME B16.34, EN12516, MSS SP-25, GB/T 12237

Norma testowa

W 100% przetestowane fabrycznie pod kątem ciśnienia i szczelności

Opcje uchwytu

Dźwignia aluminiowa, dźwignia ze stali nierdzewnej lub uchwyt nylonowy (niebieski, zielony, pomarańczowy, czerwony, żółty, owalny)

Notatki dotyczące wzoru kątowego

Te same opcje i akcesoria co w przypadku modeli o prostym wzorze; parametry ciśnienia i temperatury, wartości współczynnika Cv i wymiary różnią się

Typowe zastosowania

Panele pomiarowe, systemy pobierania próbek, sterowanie gazem procesowym, pętle grzewcze lub chłodzące, systemy środowiskowe i cykle termiczne

Opcje serii

Seria 20G / 21G / 22G / 23G / 24 / 25 – dostępna dla konfiguracji przepływu 2-, 3-, 4-, 5-, 6- i 7-drożnego

Zawór kulowy do instrumentów wysokiego ciśnienia, jednoczęściowy

Rozmiary produktów od 1/8” do 1”, przy ciśnieniu roboczym od 10 000 do 60 000

psi, a zakres temperatur wynosi od -422°F do 1200°F.

Materiały opcjonalne obejmują stal nierdzewną 316 o wysokiej wytrzymałości.

Unikalna konstrukcja zaworu instrumentowego GEKO

Zawory do instrumentów GEKO można wybierać spośród wielu konfiguracji,

nadaje się do środowisk o niskim i wysokim ciśnieniu i umożliwia osiągnięcie precyzyjnego

kontrola przepływu w zastosowaniach analitycznych, pomiarowych i naukowych.

W zastosowaniach wymagających precyzyjnych poziomów przepływu można je precyzyjnie regulować

o współczynnikach przepływu od 0,004 do 0,16. Dostępne są różne uchwyty

dostępne opcje zaworów pomiarowych, które umożliwiają uzyskanie powtarzalnego przepływu

regulacja, ulepszona kontrola ustawień przepływu lub użycie śrubokręta do ustawienia przepływu

regulacja w zastosowaniach niskociśnieniowych.

Zawory instrumentalne GEKO znajdują zastosowanie w wielu gałęziach przemysłu

Przemysł petrochemiczny i gazowy
Zawory instrumentalne GEKO są powszechnie stosowane w systemach rafineryjnych i gazowych, a wybrane przez nas materiały i konstrukcje pozwalają na utrzymanie efektywnej pracy systemów cieczowych nawet w trudnych warunkach.
Oczyszczanie wody i ścieków
Zawory te posiadają powłoki odporne na korozję i standardowe przyłącza, które optymalizują wydajność przepływu w systemach uzdatniania wody i ścieków.
Inżynieria okrętowa i oceaniczna
Współpracujemy z klientami z całego świata, pomagając im w osiąganiu celów w zakresie produkcji, dystrybucji, sprężania, tankowania i transportu czystej energii w sposób bezpieczny i efektywny.
Ochrona środowiska i przemysłowe oczyszczanie wody
Możemy dostarczyć szeroką gamę produktów i usług do systemów cieczowych dla Twojej stacji uzdatniania wody lub ścieków.
