Ten Zawór dławiący wysokiego ciśnienia GKV4200 do ciężkich warunków pracy przeznaczony do zastosowań wymagających kontroli wysokiego ciśnienia do 15 000 psi, zapewniając solidną wydajność i niezawodność w systemach naftowo-gazowych na lądzie i na morzu.
Zbudowany zgodnie z normami API i ASME, charakteryzuje się sztywną konstrukcją nadwozia, łatwą konserwacją od góry oraz modułowymi opcjami wykończenia, które skutecznie zapobiegają erozji, kawitacji i hałasowi w trudnych warunkach eksploatacji.
Zawór dławiący kątowy GKV4200 do ciężkich warunków pracy – sterowanie wysokim ciśnieniem (5000–15000 psi)
| |
Klasa ciśnienia API 5000 / 10000 / 15000 psi | Typ zaworu Regulowany zawór dławiący, sterowanie w trudnych warunkach |
Standardy projektowania i zgodności API 6A, API 6X, ASME Sec VIII Div. II | Zakres rozmiarów 1-13/16" do 13-5/8" (nominalne rozmiary API) |
Materiały nadwozia i maski Stal węglowa i niskostopowa: A487 Gr. 4C, A694 Gr. F60, AISI 4130 | Materiały wykończeniowe / wewnętrzne Wtyczka i gniazdo: węglik wolframu (wkładka / powłoka / lite) |
Style przycinania 1CC – 4CC Koncentryczna klatka, CCD / MLT (dysk wielolabiryntowy) | Rodzaje uszczelnień Uszczelnienie T-Seal (metal-metal), uszczelnienie klinowe (do MLT) |
Opcje uszczelnień i dławików Uszczelnienie PTFE Chevron (pierścień V), grafit lub uszczelnienie niskoemisyjne | Połączenia maski i końcówek Standardowa maska przykręcana |
Opcje aktywacji Tłok pneumatyczny, hydrauliczny, elektryczny lub ręczny | Odcięcie i kierunek przepływu ANSI FCI 70.2 Klasa IV (Opcjonalna Klasa V) |
Zakres temperatur pracy -46°C do 200°C (z uszczelką wargową PTFE) | Funkcje bezpieczeństwa Konstrukcja trzpienia zapobiegająca wystrzeleniu |
Aplikacje Platformy produkcyjne ropy naftowej i gazu | Charakterystyka przepływu Zoptymalizowany pod kątem odzysku przy niskim ciśnieniu, zmniejszonej kawitacji i hałasu |

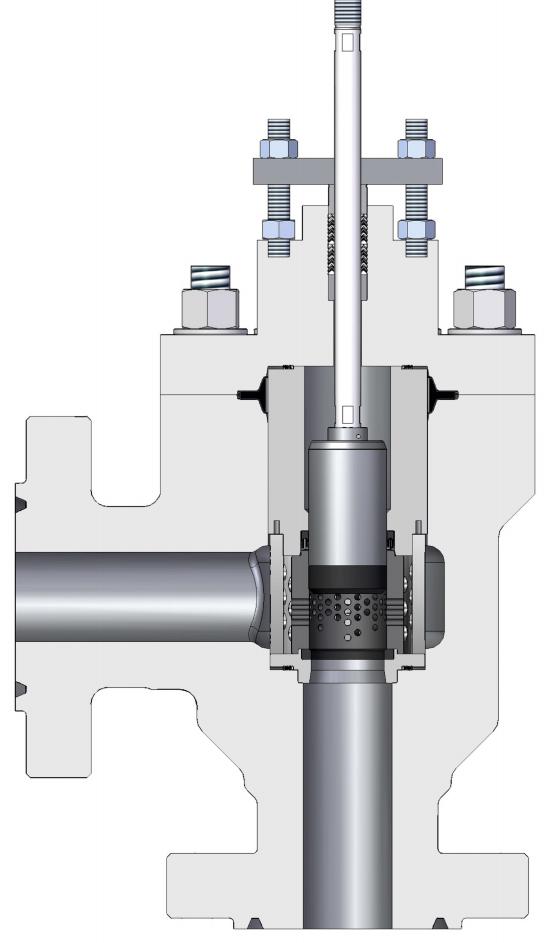

Ten Seria zaworów dławiących kątowych GKV4200 jest dostępny w wersji kątowej i kulistej
style nadwozia z połączeniami kołnierzowymi lub piastowymi zgodnymi z API 6B/6BX
standardy. Wykonane z wytrzymałych materiałów kutych lub odlewanych, zawory te
są zbudowane zgodnie z normami materiałowymi API 60K/75K, co zapewnia integralność mechaniczną i
odporność na korozję.
Klasa ciśnienia: 5000, 10000 i 15000 psi
Klasa wyłączania: ANSI–FCI 70.2 Klasa IV (opcjonalnie Klasa V)
Kierunek przepływu: Przepływ (standard zgodnie z API 6A 14.15.2.6)
Materiały korpusu: Stal węglowa, Duplex, Inconel, Super Duplex
Opcje przycinania: 1CC–4CC, CCD/MLT, LRP, DPMST/LMST Microspline
Rodzaje uszczelnień: Uszczelka T-Seal, uszczelka klinowa, spiralnie zwijana, uszczelka wargowa PTFE
Opcje pakowania: Uszczelnienie PTFE Chevron, grafit, niskoemisyjne
Aktywacja: Pneumatyczne, hydrauliczne, elektryczne lub ręczne
Zgodność: NACE MR0175 / ISO 15156
Wymienna konstrukcja wykończenia umożliwia łatwą konserwację i modernizację wyposażenia,
i elastyczne konfiguracje — zapewniające, że jeden zawór może obsługiwać wiele
wymagania procesowe. Zrównoważone i niezrównoważone projekty przycinania dalej
zwiększyć bezpieczeństwo i niezawodność operacyjną w wymagających odwiertach i instalacjach produkcyjnych
warunki.
Możliwość pracy przy wysokim ciśnieniu: O ciśnieniu do 15 000 psi do zastosowań wymagających dławika i sterowania.
Modułowy system wykończeniowy: Wiele układów klatkowych, tarczowych i wielowypustowych umożliwiających dostosowywanie kontroli przepływu.
Wyższa odporność na erozję i kawitację: Elementy wykończeniowe na bazie węglika wolframu i Inconelu chronią przed zużyciem i uszkodzeniami mechanicznymi.
Konserwacja wejścia górnego: Szybki dostęp do podzespołów wewnętrznych umożliwia łatwiejsze serwisowanie i skrócenie przestojów.
Elastyczne połączenia końcowe: Opcje API 6B/6BX z kołnierzem lub końcówką piasty, w konfiguracji integralnej lub z czopem.
Zwiększona integralność uszczelnienia: Uszczelnienia typu T metal-metal, uszczelnienia spiralne i uszczelnienia klinowe gwarantują szczelność.
Opakowanie o niskiej emisji ulotnej: Uszczelki wargowe grafitowe i PTFE spełniają normę ISO15848 dotyczącą ochrony środowiska.
Projektowanie zorientowane na bezpieczeństwo: Trzpień zabezpieczający przed wypłynięciem, mechanizm redukcji ciśnienia i zrównoważone opcje uszczelnienia.
Wszechstronność aktywacji: Dostępne w konfiguracjach pneumatycznych, hydraulicznych, elektrycznych i ręcznych.
Sprawdzone w terenie: Z powodzeniem wdrożone na platformach wiertniczych, lądowych polach naftowych i powierzchniowych systemach głowic wiertniczych.
Zawór dławiący GKV4200 do ciężkich warunków pracy – sterowanie wysokim ciśnieniem (5000–15000 psi)
| |
Klasa ciśnienia API 5000 / 10000 / 15000 psi | Typ zaworu Regulowany zawór dławiący, sterowanie w trudnych warunkach |
Standardy projektowania i zgodności API 6A, API 6X, ASME Sec VIII Div. II | Zakres rozmiarów 1-13/16" do 13-5/8" (nominalne rozmiary API)
|
Materiały nadwozia i maski Stal węglowa i niskostopowa: A487 Gr. 4C, A694 Gr. F60, AISI 4130 | Materiały wykończeniowe / wewnętrzne Wtyczka i gniazdo: węglik wolframu (wkładka / powłoka / lite) |
Style przycinania 1CC – 4CC Koncentryczna klatka, CCD / MLT (dysk wielolabiryntowy) | Rodzaje uszczelnień Uszczelnienie T-Seal (metal-metal), uszczelnienie klinowe (do MLT) |
Opcje uszczelnień i dławików Uszczelnienie PTFE Chevron (pierścień V), grafit lub uszczelnienie niskoemisyjne | Połączenia maski i końcówek Standardowa maska przykręcana |
Opcje aktywacji Tłok pneumatyczny, hydrauliczny, elektryczny lub ręczny | Odcięcie i kierunek przepływu ANSI FCI 70.2 Klasa IV (Opcjonalna Klasa V) |
Zakres temperatur pracy -46°C do 200°C (z uszczelką wargową PTFE)
| Funkcje bezpieczeństwa Konstrukcja trzpienia zapobiegająca wystrzeleniu |
Aplikacje Platformy produkcyjne ropy naftowej i gazu | Charakterystyka przepływu Zoptymalizowany pod kątem odzysku przy niskim ciśnieniu, zmniejszonej kawitacji i hałasu |
