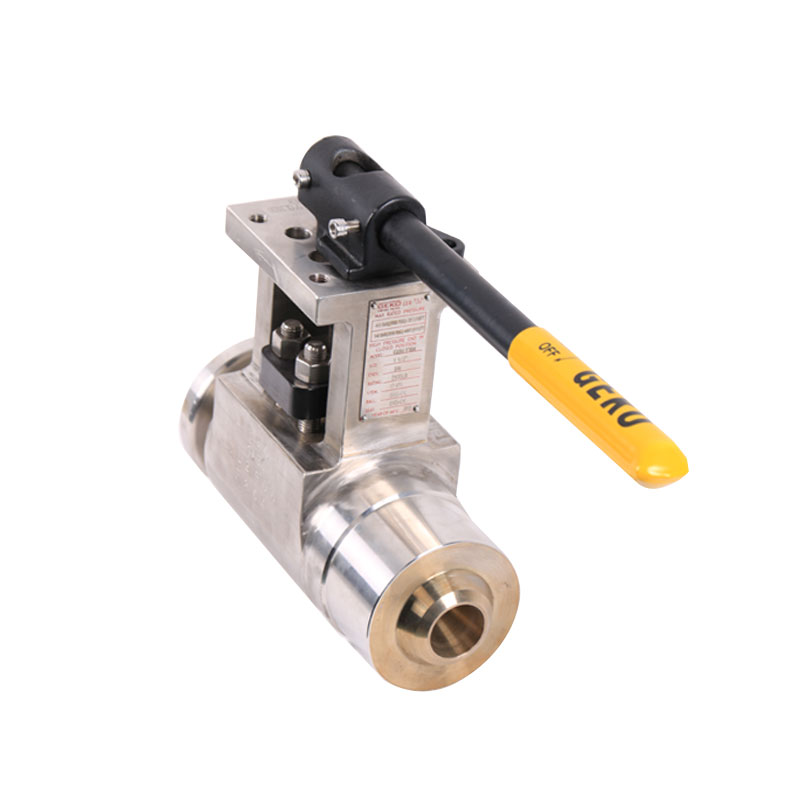

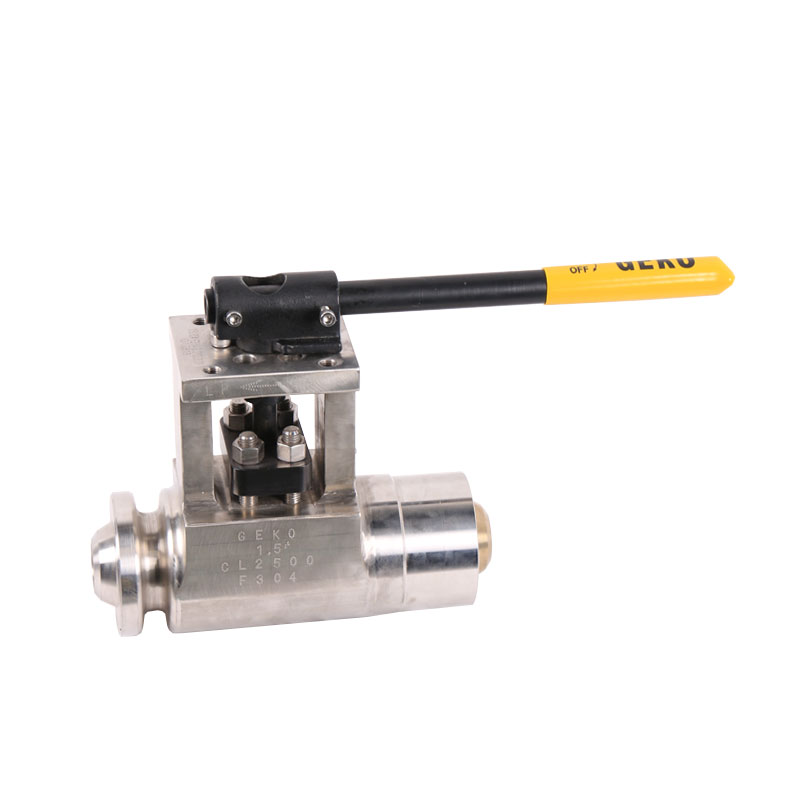

Zawór kulowy metalowy uszczelniony serii GKPV do wysokiego ciśnienia
Ten Zawór kulowy z uszczelnieniem metalowym serii GKPV jest wysokowydajnym zaworem z metalowym gniazdem przeznaczonym do wymagających zastosowań przemysłowych, w których wymagana jest precyzja odcięcia, odporność na wysokie ciśnienie i długa żywotność.
Wykonany z kutej stali i wyposażony w precyzyjnie zaprojektowane elementy wewnętrzne, zawór ten gwarantuje wyjątkową trwałość i szczelność nawet w ekstremalnych temperaturach i ciśnieniach.
Solidna konstrukcja mechaniczna, zaawansowana struktura siedziska i zintegrowany mechanizm blokowania trzpienia sprawiają, że jest to urządzenie idealne dla takich gałęzi przemysłu, jak przemysł naftowo-gazowy, petrochemiczny, energetyczny i rafineryjny.
Zawór kulowy z uszczelnieniem twardym serii GKPV – wysokowydajna konstrukcja z metalowym gniazdem do pracy w ekstremalnych ciśnieniach i temperaturach
| |
Zakres rozmiarów DN15 do DN600 (od ½" do 24"), dostępne są inne niestandardowe rozmiary | Materiał korpusu Kuta stal węglowa / stal nierdzewna (A105, F304, F316, F51) |
Zakres temperatur -29°C do +600°C (-20°F do +1112°F) | Materiał łodygi Stal nierdzewna (410 / 17-4PH / 316SS) z powłoką przeciwzużyciową lub niskotarciową |
Maksymalne dopuszczalne ciśnienie robocze Klasa ASME 1500 / 3100 / 4500 (w zależności od materiału i rozmiaru) | Powierzchnia siedziska i uszczelniająca Uszczelnienie metal-metal z powłoką HVOF z węglika chromu lub Inconel 718 |
Projekt łodygi Podwójny trzpień klucza z konstrukcją zapobiegającą wystrzeleniu, precyzyjne ustawienie siłownika | Uszczelnienie i dławik Głęboka komora dławnicowa z uszczelnieniem Chesteron 0,125" i dwoma pierścieniami zapobiegającymi wytłaczaniu |
Rodzaj powłoki Powłoka metalurgiczna HVOF (standard dla klasy 3100/4500, opcjonalnie dla klasy 1500) | Metoda działania Manualny (dźwignia/przekładnia), pneumatyczny, hydrauliczny lub elektryczny |
Specjalne cechy konstrukcyjne Zintegrowane urządzenie blokujące na uchwycie, mechaniczny blok zatrzymujący zapewniający precyzyjny obrót, kuty kołnierz montażowy, integralny trzpień łożyska oporowego, powiększona przestrzeń pakowania ułatwiająca konserwację | Standardy połączeń końcowych Spoina gniazdowa: ASME B16.11 |
Normy projektowania i produkcji ASME B16.34, MSS SP-101, testowanie API 598 / ISO 5208, NACE MR0175 (opcjonalnie) | Aplikacje Rurociągi naftowe i gazowe, zakłady petrochemiczne, elektrownie, jednostki rafineryjne, linie parowe i systemy wysokotemperaturowe |
Testowanie i inspekcja Badanie ciśnienia i szczelności zgodnie z normami API 598 / ISO 5208 | Najważniejsze informacje Wysoka szczelność przy wysokim ciśnieniu i temperaturze, odporność na korozję i zużycie, precyzyjne ustawienie siłownika, łatwa konserwacja, długa żywotność |
Zawór kulowy z uszczelnieniem twardym serii GKPV jest przeznaczony do stosowania w wysokich temperaturach,
w warunkach wysokiego ciśnienia i ściernych, w których występują konwencjonalne miękkie
zawory osadzone nie mogą działać niezawodnie.
Ten zawór z metalowym gniazdem zapewnia szczelne zamknięcie, doskonałą odporność na zużycie i
długa żywotność w wymagających zastosowaniach, takich jak rurociągi naftowe i gazowe,
systemy rafineryjne, zakłady chemiczne i jednostki wytwarzające energię.
Korpus z kutej stali, precyzyjnie zaprojektowany trzon i uszczelnienie pokryte powłoką HVOF
powierzchnie zapewniają stałą wydajność nawet przy cyklicznych zmianach temperatury i
naprężenia mechaniczne.
Konstrukcja zaworu łączy w sobie wysoką wytrzymałość mechaniczną i stabilne mocowanie siłownika,
oraz trwałą konstrukcję uszczelniającą, która zachowuje integralność przez cały okres użytkowania.
- Urządzenie blokujące na przegubie klamki – zapewnia precyzyjne pozycjonowanie otwierania/zamykania i gwarantuje bezpieczną obsługę.
- Pozycjonowanie mechaniczne za pomocą regulowanych śrub ograniczających – moment obrotowy siłownika jest przenoszony bezpośrednio przez trzpień do bloku ograniczającego, co gwarantuje dokładny obrót kuli i zapobiega rozbieżnościom siłownika.
- Zintegrowany kołnierz montażowy – gwarantuje stabilną instalację siłownika, bez luzów lub przesunięć pomiędzy wspornikiem a korpusem zaworu.

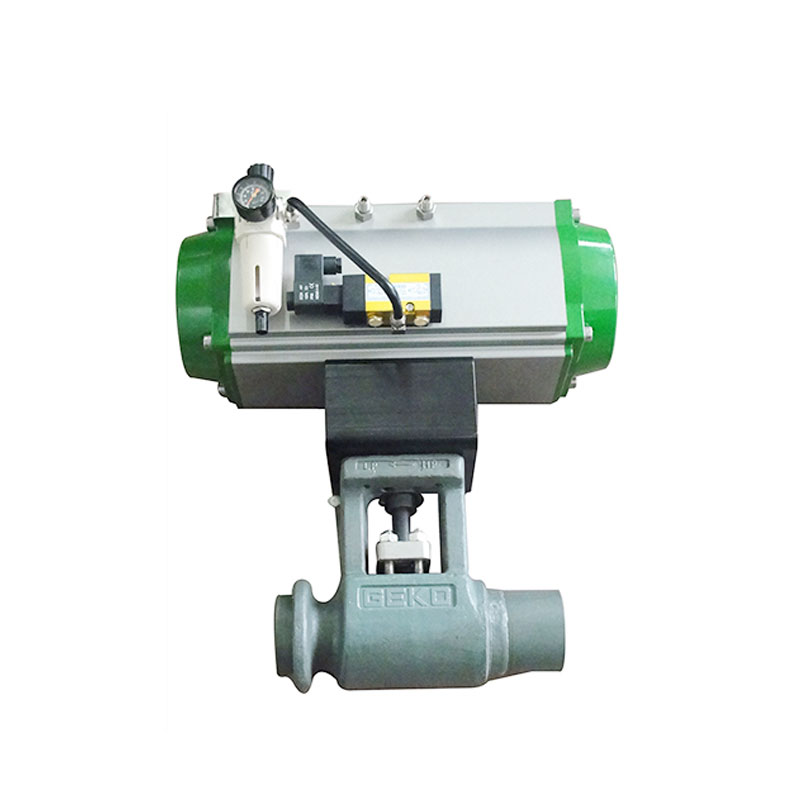

- Konstrukcja trzpienia z podwójnym kluczem – umożliwia niezawodne i wygodne połączenie ze skrzyniami biegów, siłownikami pneumatycznymi, hydraulicznymi lub elektrycznymi.
- Tuleja trzpienia z powłoką przeciwzużyciową – zapobiega pękaniu trzpienia i zapewnia wyrównanie promieniowe, co przekłada się na płynną pracę.
- Pojedynczy znak wyrównania – wykonany na trzpieniu i uszczelnieniu w celu wskazania dokładnego położenia kuli i kierunku przepływu.
- Dwuczęściowa dławnica ze sprężynami dociskowymi – zapewnia integralność uszczelnienia, zapewniając jednocześnie odpowiedni luz regulacyjny. Standardowo stosowane są śruby i nakrętki ze stali nierdzewnej 316SS z powłokami przeciwciernymi oraz sprężyny ze stopu Inconel.
- Tuleja dławikowa obrabiana maszynowo – zapewnia ciągłe, szczelne połączenie między trzonem
i komory pakowania, zapobiegając ekstruzji i utrzymując wyrównanie.
- Konstrukcja głębokiej dławnicy – wyposażona w uszczelnienie Chesteron 0,125” i podwójne zabezpieczenie
Pierścienie wytłaczane zapewniające niezawodne, długotrwałe uszczelnienie.
- Metalowe pierścienie zabezpieczające przed wytłaczaniem – jeszcze bardziej redukują odkształcenia uszczelnienia pod wpływem wysokiego ciśnienia.
- Integralna konstrukcja korpusu szyjki – chroni zawór podczas obróbki cieplnej po spawaniu (PWHT).
- Żebra promieniujące i ramiona w dół – skutecznie rozpraszają ciepło i oznaczają
granica pasma cieplnego podczas PWHT.
- Sprawdzona konstrukcja siedziska z technologią Interference-Fit – do klasy ASME 1500 (410SS/HVOF CrC),
i do klasy 3100/4500 (Inconel 718/S&F CrC).

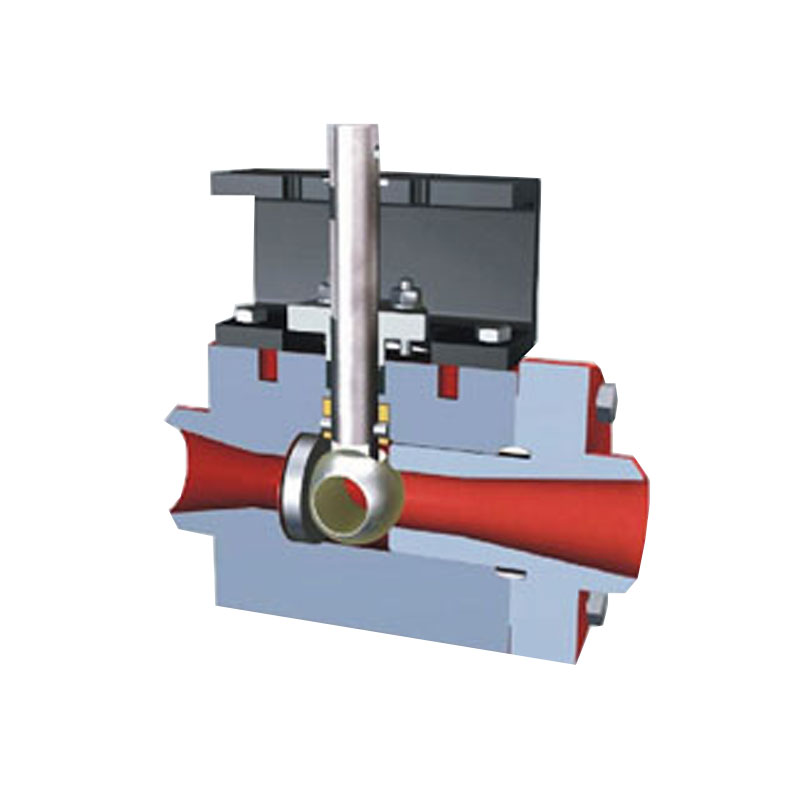

- Powiększony otwór kulowy – umożliwia szybką rozszerzalność cieplną bez odsłaniania gniazda
powierzchni do medium, wydłużając żywotność siedziska.
- Dopasowane materiały kulek i siedzisk – to samo podłoże i powłoka, aby zapewnić
identyczne współczynniki rozszerzalności cieplnej i niezawodne uszczelnienie.
- Kuty korpus zaworu – zapewnia doskonałą odporność na ciśnienie i uszkodzenia mechaniczne
wytrzymałość.
- Rozszerzona przestrzeń pakowania – ułatwia łatwą regulację pakowania i
wymiana przy jednoczesnym zachowaniu dokładnego wyrównania trzonu.
- Zintegrowany trzpień łożyska oporowego – z powłoką przeciwzużyciową i przezroczystym
oznaczenia otwórz/zamknij, wytrzymują duże obciążenia osiowe bez deformacji.
- Precyzyjnie dopasowane połączenie trzpienia – bezpiecznie łączy się z
otwór kołnierza podporowego zapewniający zwiększoną stabilność.
- Regulowany uchwyt – można go ustawić wzdłuż jego długości,
jako uchwyt typu T lub odwrotnie w ograniczonej przestrzeni;
standardowa maksymalna długość do 24 cali.
* Strzałka kierunku przepływu wykuta bezpośrednio na korpusie zaworu — widoczna nawet
po izolacji.
* Spełnia normy wydajności i ciśnienia ASME B16.34.
* Końcówki do spawania mufowego są zgodne z normą ASME B16.11.
* Końcówki do spawania czołowego dostępne są z końcówkami prostymi lub skośnymi, określonymi przez klienta.
* Montaż siłownika zgodny z normą MSS SP-101.
* Powłoka natryskowa HVOF (powłoka łączona metalurgicznie) jest standardem dla zaworów ASME 3100/4500; opcjonalnie dla klasy ASME 1500.
