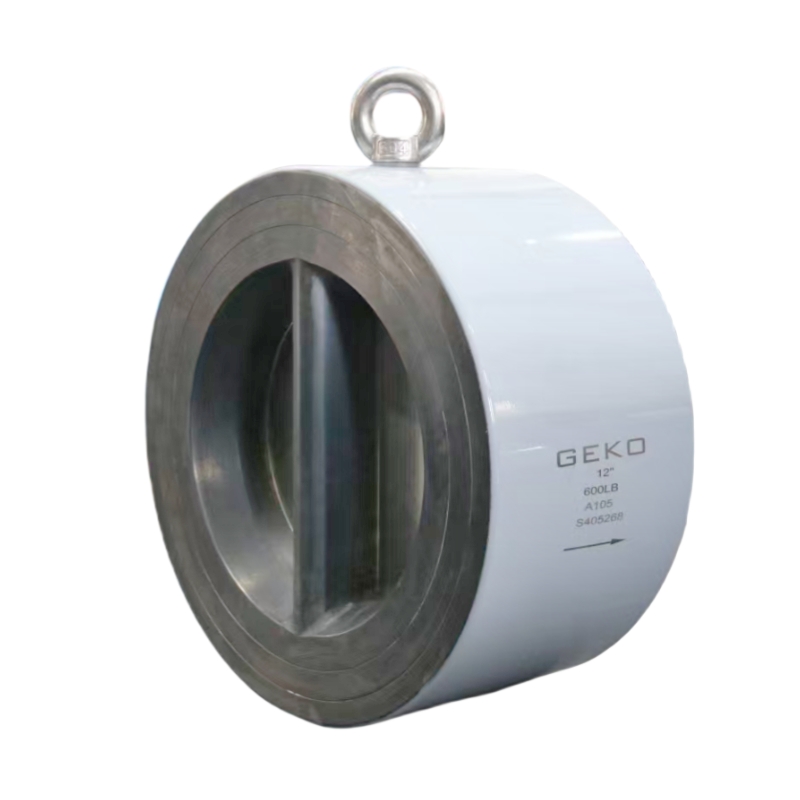

GEKO Zawór zwrotny dwupłytowy GKV522 – Wytrzymały, lekki i szybko działający zawór zwrotny zaprojektowany do ochrony przed uderzeniami hydraulicznymi. Dostępny w Waflowe, z uszami i kołnierzami Typy, rozmiary 1,5"-60" (40 mm-1500 mm). Zgodne z normami ISO 5208 i API 594, idealne do rurociągów przemysłowych, komunalnych i wodociągowych.
Zawór zwrotny dwupłytowy GKV522 | |
Zakres rozmiarów DN40 do DN1200 (1,5" - 48")
| Materiał nadwozia i maski A105, stal nierdzewna (A351 CF8/CF8M), żeliwo sferoidalne (ASTM A395), żeliwo (ASTM A126), stopy dupleksowe/super dupleksowe, stopy niklu |
Zakres temperatur -29°C do +520°C | Materiał trzonu/wału Stal nierdzewna 304 / 316 / CF8M, opcjonalnie hartowana lub z powłoką o niskim współczynniku tarcia |
Maksymalne dopuszczalne ciśnienie robocze Klasa 150LB do klasy 1500LB | Siedziska i uszczelki Opcje metal-metal, PTFE, RPTFE, PCTFE, elastomerowe do różnych mediów i temperatur |
Uszczelnienie i dławik PTFE, kompozyt grafitowy, odporny na niskie i wysokie temperatury
| Standardy połączeń końcowych Kołnierzowe: ASME B16.5 / EN1092, Spawane doczołowo: ASME B16.25, Inne niestandardowe połączenia |
Metoda działania Ręczny (koło ręczne/przekładnia), pneumatyczny, elektryczny | Orientacja przepływu Montaż poziomy, pionowy, kątowy |
Standardy projektowe API 594, API 6D, ISO 14313, ASME B16.34, EN 12334
| Testowanie i inspekcja Badanie ciśnienia i szczelności: API 598 / ISO 5208, badanie hydrostatyczne, NDT: rentgenowskie / ultradźwiękowe / magnetoproszkowe, funkcjonalne badanie przepływu |
Aplikacje Rurociągi naftowe i gazowe, Chemia/Petrochemia, Uzdatnianie wody, Wytwarzanie energii, Systemy HVAC, Płyny przemysłowe wysokociśnieniowe | Najważniejsze informacje Niezawodna blokada przepływu zwrotnego, niski spadek ciśnienia, odporność na korozję i zużycie, minimalna konserwacja, wysoka niezawodność, modułowa i konfigurowalna konstrukcja |
Numer modelu | Połączenie końcowe | Rozmiar | Ocena ciśnienia | Zwrócony w stronę końca |
GKV522A | Typ wafla | 1,5"-60" (40 mm-1500 mm) | CL125, CL150, CL300, CL600 | FF/RF/RTJ |
GKV522B | Typ lugged | 1,5"-36" (40mm-900mm) | PN10, PN16, PN20, PN25, PN40, PN50 | FF/RF |
GKV522C | Typ kołnierzowy | 1,5"-36" (40mm-900mm) | 5 km, 10 km, 20 km | FF/RF |
Wymiary twarzą w twarz:API 594, API 6D, ISO 5752, EN 558-1
Normy kołnierzy:MSS-SP 6, ASME B16.1, ASME B16.5, ISO 468
Normy kontroli:API 598, ISO 5208
Cechowanie: MSS-SP 44

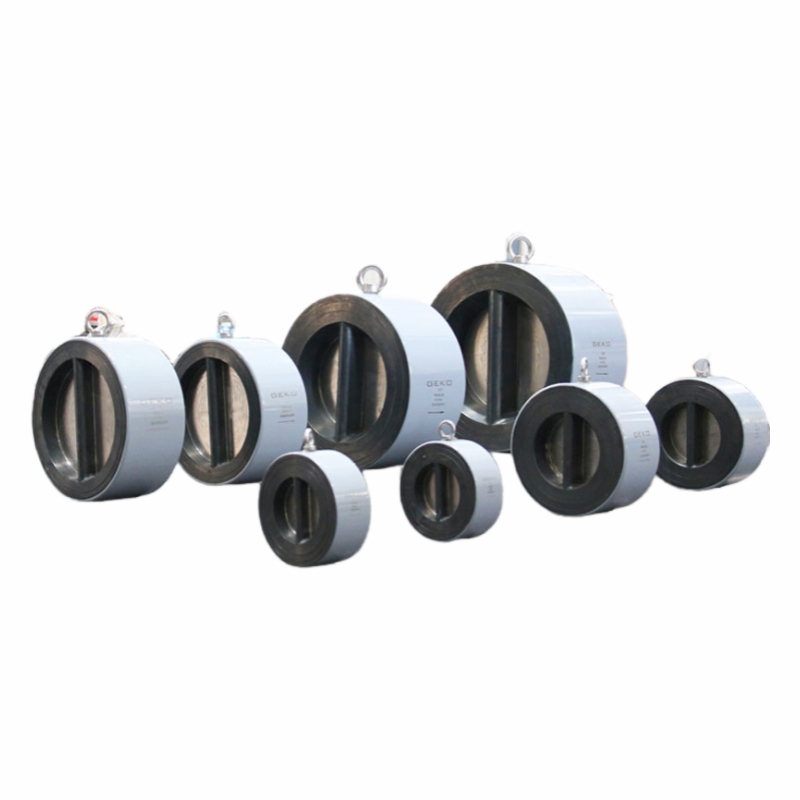

Mechanizm wewnętrzny składa się z dwóch półkolistych płytek połączonych ze sobą
sprężyny zapewniające szybkie zamknięcie poprzez działanie sprężyny i otwarcie poprzez płyn
ciśnienie. Ta szybka reakcja skutecznie chroni systemy rurociągowe przed uderzeniami wodnymi.
Lekkie i wytrzymałe: Łatwiejszy montaż i konserwacja.
Szybka reakcja: Chroni rury przed uderzeniami wodnymi.
Wszechstronne połączenia końcowe: Typy waflowe, z otworami i kołnierzowe.
Szeroki zakres ciśnienia: Nadaje się do PN10–PN50, CL125–CL600,
5–20 tys.
Zgodność: Zaprojektowano zgodnie z normami API 594, ISO 5752,
Normy EN 558-1.
Przetestowano pod kątem niezawodności: Testowanie siedzeń przy ciśnieniu 11 barów (160 psi), nadwozie
testowanie przy ciśnieniu 15 barów (220 psi).
