Zaopatrzenie w odporne na korozję zawory kulowe do stosowania w trudnych warunkach chemicznych

Zakłady przetwórstwa chemicznego, instalacje odsalania, platformy wiertnicze, stacje oczyszczania ścieków i zakłady przetwórstwa minerałów pracują z agresywnymi mediami kwasowymi, alkalicznymi, bogatymi w chlorki, utleniającymi i solankowymi. Zwykłe zawory kulowe ze stali węglowej lub stali nierdzewnej 304 będą narażone na korozję wżerową, szczelinową, korozję naprężeniową i szybkie przerzedzenie ścianek w krótkim okresie eksploatacji, co może prowadzić do wycieków cieczy, awarii rurociągów, a nawet zagrożeń bezpieczeństwa. Dlatego pozyskanie profesjonalnych, odpornych na korozję zaworów kulowych, dostosowanych do trudnych warunków pracy w przemyśle chemicznym, staje się kluczowym zadaniem dla inżynierów procesowych i nabywców projektów.

Zawory kulowe odporne na korozję występują również pod wieloma nazwami branżowymi na globalnych rynkach zaopatrzenia: zawory kulowe odporne na działanie chemikaliów, zawory kulowe antykorozyjne, zawory kulowe do mediów agresywnych, zawory kulowe odporne na działanie kwasów i zasad, zawory kulowe odporne na działanie chlorków. Niniejszy przewodnik systematycznie sortuje gatunki stopów korpusu, materiały wykończenia wewnętrznego, konfiguracje uszczelnień, konstrukcje i normy zgodności, które należy zweryfikować podczas składania zapytania ofertowego, pomagając w ten sposób w wyborze trwałych i ekonomicznych rozwiązań antykorozyjnych.

1. Materiały korpusu odporne na korozję do stosowania w agresywnych warunkach chemicznych

Korpus zaworu stanowi główną barierę ciśnieniową chroniącą przed płynami korozyjnymi. Różne materiały stopowe charakteryzują się różną odpornością na kwasy, zasady, słoną wodę i rozpuszczalniki chemiczne. Poniżej znajdują się wszystkie popularne gatunki zaworów wraz z ich alternatywnymi oznaczeniami i odpowiednimi mediami:

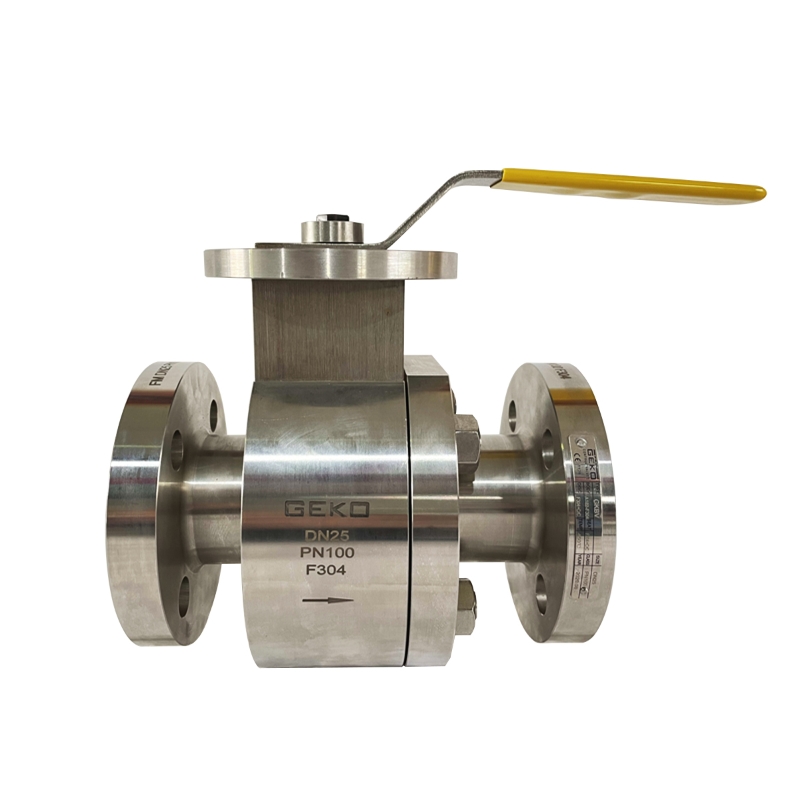

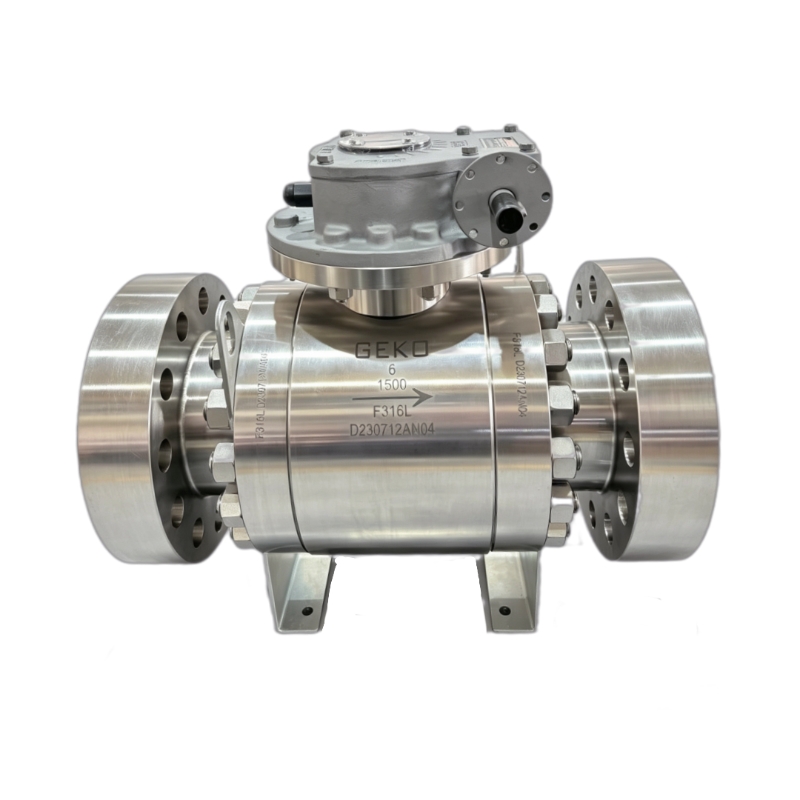

1.1 Zawór kulowy ze stali nierdzewnej austenitycznej 316 / 316L

Nazwy zwyczajowe: zawór kulowy A182 F316, zawór kulowy ze stali nierdzewnej ze stopu molibdenu. Dodatek molibdenu znacznie poprawia odporność na jony chlorkowe, rozcieńczony kwas siarkowy, kwas fosforowy i mgłę solną. Wersja niskoemisyjna 316L zapobiega korozji międzykrystalicznej po spawaniu, szeroko stosowana w liniach dozowania chemikaliów, ściekach i w łagodnych, żrących rozpuszczalnikach organicznych. Jest to podstawowa opcja antykorozyjna dla środowisk chemicznych o średnim stężeniu.

1.2 2205 Zawór kulowy ze stali nierdzewnej dupleksowej

Alias: Zawór kulowy ze stali dupleksowej UNS S32205, dwufazowy zawór kulowy ze stali nierdzewnej. Łączy wysoką wytrzymałość mechaniczną z wyjątkową odpornością na korozję chlorkową, skutecznie chroni przed solanką, wodą słonawą, wodą morską i umiarkowanymi roztworami kwasów i zasad. Przewyższa stal nierdzewną 316 pod względem odporności na wżery i pęknięcia naprężeniowe, co czyni go standardowym wyborem dla zakładów odsalania i zakładów chemicznych zlokalizowanych na wybrzeżu.

1.3 2507 Zawór kulowy ze stali nierdzewnej Super Duplex

Alias: zawór kulowy UNS S32750 super duplex. Wyższa zawartość chromu, molibdenu i azotu niż w stali duplex 2205, odpowiedni do stężonej solanki, wody morskiej o wysokiej temperaturze i silnie zanieczyszczonych ścieków chemicznych. Znajduje zastosowanie w inżynierii morskiej na morzu oraz w rurociągach procesowych o dużej zawartości soli.

1.4 Zawory kulowe ze stopu wysokoniklowego (superstopy)

• Zawór kulowy Hastelloy C276: Odporny na silne kwasy utleniające, gaz chlorowy, podchloryn i mieszane mieszanki żrących substancji chemicznych, idealny do przemysłu pestycydów, chloro-alkalicznego i chemikaliów wysokowartościowych
• Zawór kulowy Inconel 625:Doskonała odporność na działanie agresywnych mediów wysokotemperaturowych i zmęczenie cieplne, stosowana w rurociągach eksportowych do kotłów do reakcji chemicznych w wysokiej temperaturze
• Zawór kulowy Monel 400:Wysoka odporność na kwas fluorowodorowy, roztwory alkaliczne i wodę morską, materiał ekskluzywny dla systemów przetwarzania kwasu HF

Zawory kulowe odporne na korozję z wykładziną 1,5 mm (ekonomiczna alternatywa)

W przypadku silnie korozyjnych mediów, takich jak stężony kwas solny, kwas fluorowodorowy i silne utleniacze, materiały stopowe są zbyt drogie. Zawory kulowe z wykładziną wykorzystują zewnętrzną powłokę ze stali węglowej lub staliwa z pełną wykładziną wewnętrzną jako warstwę antykorozyjną:

• Zawór kulowy wyłożony PTFE (zawór kulowy wyłożony teflonem)
• Zawór kulowy wyłożony PFA, zawór kulowy wyłożony FEP, zawór kulowy wyłożony gumą

Wykładzina całkowicie izoluje podłoże metalowe od płynu korozyjnego, zapewniając pełną obojętność chemiczną i znacząco obniżając budżet zakupów w przypadku rurociągów chemicznych o dużej średnicy.

2. Dopasowanie materiałów wykończeniowych i uszczelniających antykorozyjnie

Nawet w przypadku korpusów wykonanych z wysokiej jakości stopów, nieodpowiednie materiały kulek i gniazd doprowadzą do przedwczesnej awarii w trudnych warunkach chemicznych. Wewnętrzne elementy wykończeniowe i uszczelniające muszą być chemicznie kompatybilne z przepływającym medium:

• Zawór kulowy z gniazdem wyłożonym PTFE/RPTFE: Uniwersalna obojętność chemiczna na większość kwasów, zasad i rozpuszczalników organicznych, szczelne zamknięcie w temperaturze otoczenia i umiarkowanej
• Zawór kulowy odporny na korozję z siedziskiem PEEKŁączy odporność chemiczną z odpornością na zużycie, nadaje się do mediów korozyjnych zawierających cząstki stałe i osady krystaliczne
• Zawór kulowy STL z gniazdem ze stopu metalu utwardzanego stellitem:Spawanie nakładkowe STL6 / STL12 na powierzchni kuli i gniazda, do stosowania w przypadku pary żrącej o wysokiej temperaturze, ściernego szlamu chemicznego i łatwopalnych niebezpiecznych płynów wymagających zgodności z normami bezpieczeństwa pożarowego
• Rdzeń kulowy ze stopu:Kula i trzpień kute z tego samego gatunku co korpus zaworu (Duplex 2205, Hastelloy C276, Monel 400), aby wyeliminować korozję galwaniczną spowodowaną kontaktem różnych metali

3. Cechy konstrukcyjne zoptymalizowane pod kątem rurociągów o właściwościach korozyjnych

3.1 Wybór typu otworu

• Zawór kulowy o pełnym przelocie/pełnym otworze, odporny na korozję: minimalizuje spadek ciśnienia, zapobiega gromadzeniu się osadów i kamienia wewnątrz kanału, idealny do lepkich, krystalizujących i zawierających cząstki stałe płynów chemicznych
• Zawór kulowy antykorozyjny o zmniejszonym otworze/o ograniczonym otworze: Kompaktowy rozmiar do linii pobierania próbek o małej średnicy, rurociągów odgałęzień przyrządowych i punktów dozowania chemikaliów o niskim przepływie

3.2 Struktura podziału nadwozia

• Trzyczęściowy zawór kulowy odporny na korozję: Łatwy w demontażu w celu sprawdzenia wewnętrznej wyściółki, wymiany gniazda i przepłukania rurociągu, wygodny do regularnej konserwacji urządzeń do procesów chemicznych
• Dwuczęściowy zintegrowany zawór kulowy ze stopu: sztywna konstrukcja, mniej punktów wycieku w układach reakcji chemicznych w obiegu zamkniętym pod wysokim ciśnieniem

3.3 Formularze połączeń końcowych

Zawór kulowy kołnierzowy RF odporny na korozję, zawór kulowy ze stopu BW do spawania czołowego, zawór kulowy z wyściółką SW do spawania gniazdowego, sanitarny zawór kulowy Tri-Clamp antykorozyjny do farmaceutycznych i spożywczych dodatków żrących.

3.4 Konfiguracje pomocnicze bezpieczeństwa dla niebezpiecznych substancji chemicznych

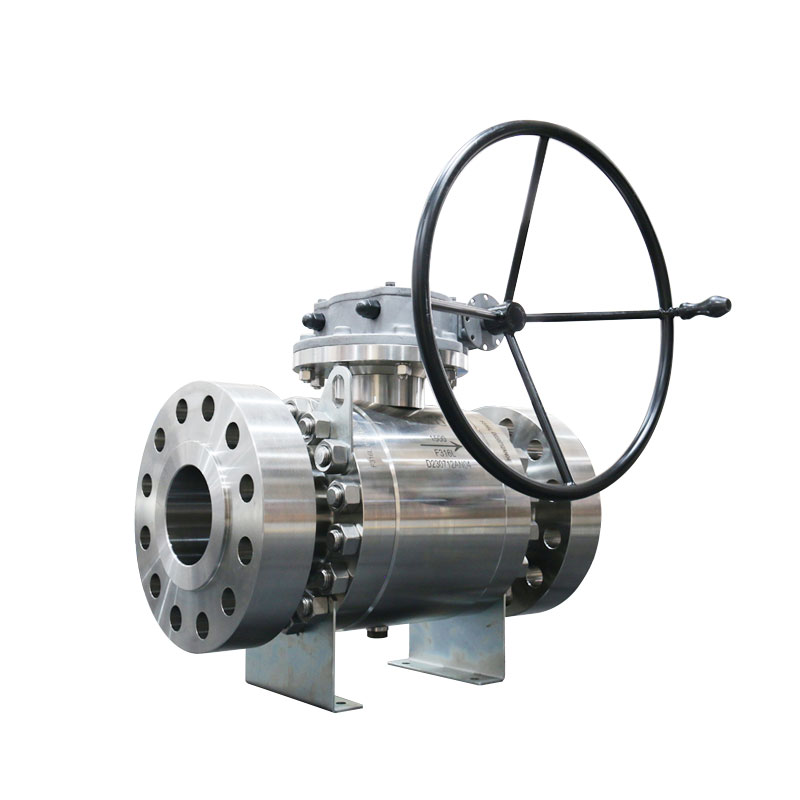

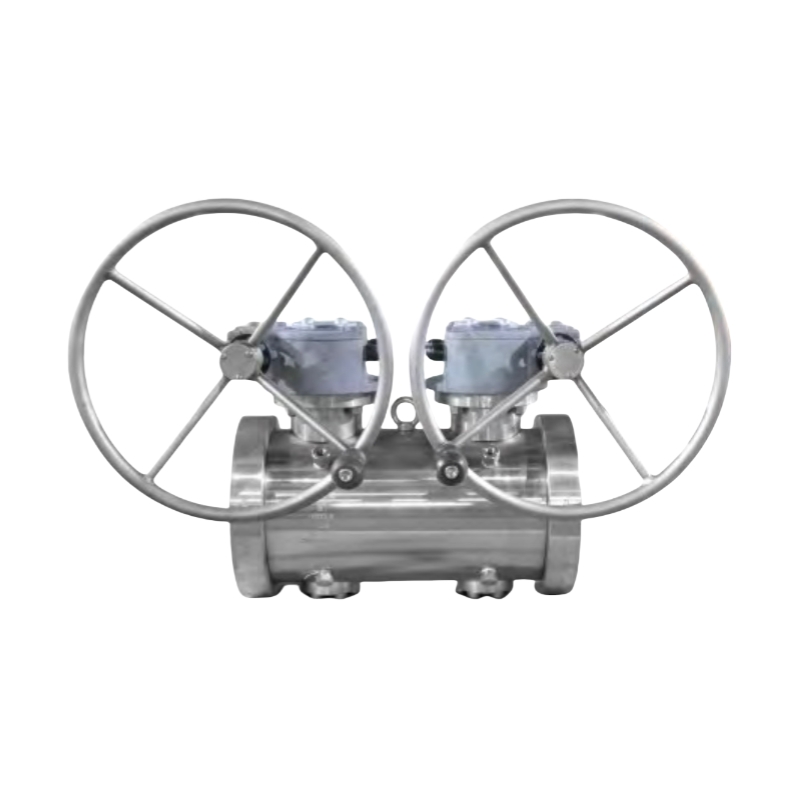

- Konstrukcja trzpienia odporna na wybuch - Urządzenie antystatyczne do par łatwopalnych i wybuchowych substancji chemicznych - Urządzenie blokujące zapobiegające nieprawidłowemu działaniu - Funkcja podwójnego blokowania i odpowietrzania (DBB) do izolacji mediów toksycznych - Konstrukcja ognioodporna zgodna z normą API 607

4. Kluczowe certyfikaty wymagane w przypadku projektów przemysłu chemicznego

Podczas pozyskiwania globalnych zakładów chemicznych należy sprawdzić poniższe obowiązkowe dokumenty, aby przejść kontrolę zewnętrzną: 1. Raport z badania materiału (MTR) z możliwością śledzenia numeru wytopu dla korpusów stopowych i nadstopowych 2. Certyfikat API 6D dla ciężkich linii przesyłowych dla przemysłu petrochemicznego i chemicznego 3. Certyfikat modułu CE PED dla odprawy importowej na rynek UE 4. Certyfikat testu ognioodporności API 607 ​​5. Raport z badań nieniszczących (NDT) dla odlewów zaworów stopowych i odkuwek

5. Typowe kosztowne błędy w zaopatrzeniu, których należy unikać

1. Określ zawór kulowy ze stali nierdzewnej SS304 do wody morskiej i mediów bogatych w chlorki, powodujących szybką korozję wżerową
2. W przypadku stosowania silnych utleniaczy chemicznych o wysokiej temperaturze, powodujących rozkład wyściółki i wyciek medium, należy stosować zwykłe gniazda PTFE.
3. Wybór różnych materiałów na kulę i trzpień metalowy powoduje korozję galwaniczną wewnątrz komory zaworu
4. W przypadku płynów chemicznych podatnych na krystalizację, co może prowadzić do zablokowania rurociągu i nadmiernego ciśnienia w układzie, należy wybrać konstrukcję o mniejszym otworze.
5. Brak certyfikatów materiałowych MTR i dokumentów bezpieczeństwa ogniowego, co może skutkować brakiem akceptacji projektu i odprawy celnej eksportowej

Wniosek

Pozyskiwanie kwalifikowanych zaworów kulowych odpornych na korozję do trudnych warunków chemicznych opiera się na precyzyjnym doborze materiałów: stal nierdzewna 316L do łagodnej korozji, stal dupleksowa 2205/2507 do zastosowań z chlorkami i wodą morską, superstopy Hastelloy, Inconel i Monel do ultrawytrzymałych mediów korozyjnych, a także zawory kulowe z wykładziną PTFE/PFA jako ekonomiczna alternatywa dla zaworów o dużym kalibrze. W połączeniu z dopasowanym antykorozyjnym wykończeniem, materiałami uszczelniającymi kompatybilnymi z chemikaliami, pełnoprzelotową konstrukcją zapobiegającą zatykaniu oraz pełnymi certyfikatami branżowymi, te specyfikacje pozwalają zmaksymalizować żywotność zaworów i wyeliminować nieplanowane przestoje w systemach z agresywnymi chemikaliami.

Firma GEKO Valve produkuje pełną gamę zaworów kulowych odpornych na korozję, w tym zawory ze stali dupleksowej, superstopów i z wykładziną PTFE, z możliwością dostosowania średnicy otworu, konfiguracji uszczelnienia, zespołu siłownika i akcesoriów bezpieczeństwa, przeznaczonych dla klientów z branży chemicznej, odsalania, morskiej, ściekowej i farmaceutycznej na całym świecie.
