Jak wybrać odpowiedni zawór kulowy do swojego zastosowania
Wybór odpowiedniego zaworu kulowego ma kluczowe znaczenie dla zapewnienia długoterminowego bezpieczeństwa rurociągów, minimalizacji przestojów i uniknięcia niepotrzebnych kosztów wymiany. Z uwagi na niezliczoną liczbę dostępnych na rynku konstrukcji zaworów, materiałów korpusu, opcji uszczelnień i napędów, wielu inżynierów i działów zaopatrzenia ma trudności z dopasowaniem zaworów kulowych do specyficznych wymagań procesowych. Ten praktyczny poradnik przedstawia kluczowe czynniki, które należy wziąć pod uwagę przed zakupem, pomagając w doborze odpowiedniego zaworu kulowego, idealnie dopasowanego do Państwa potrzeb.
1. Określ właściwości swojego ośrodka płynnego
Pierwszym krokiem w doborze zaworu kulowego jest analiza cieczy przepływającej przez rurociąg. Właściwości medium bezpośrednio decydują o materiale korpusu zaworu, materiale gniazda oraz wymaganiach dotyczących ochrony antykorozyjnej.
Czyste media niekorozyjne, takie jak woda i sprężone powietrze: Zawory kulowe ze stali węglowej lub nierdzewnej z gniazdami polimerowymi doskonale sprawdzają się w ogólnej izolacji.
Substancje chemiczne powodujące korozję, kwasy i zasady: Wybierz odporne na korozję zawory kulowe wykonane ze stali nierdzewnej, stopu lub konstrukcji wyłożonej, aby zapobiec erozji chemicznej.
Media ścierne, w tym szlam, cząstki mineralne: Zaleca się stosowanie zaworów kulowych z twardym, metalowym gniazdem, aby były odporne na zużycie i wydłużały żywotność.
Wysoka lepkość lub lepkość cieczy: Specjalnie zoptymalizowana konstrukcja wnęki kuli zapobiega gromadzeniu się medium i zakleszczaniu się.
2. Sprawdź zakres ciśnienia roboczego i temperatury
Każdy zawór kulowy ma określony zakres ciśnienia i temperatury. Nigdy nie używaj zaworu poza jego dopuszczalną wartością, gdyż grozi to wyciekiem, uszkodzeniem gniazda, a nawet uszkodzeniem konstrukcji.

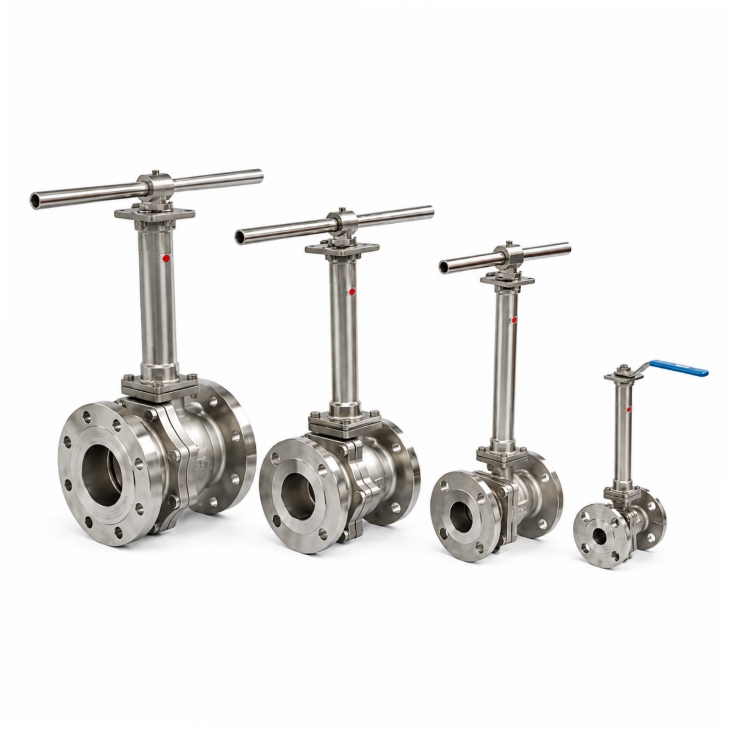

W liniach technologicznych wysokiego ciśnienia wymagane są zawory kulowe o wysokiej wytrzymałości. W zastosowaniach kriogenicznych, specjalnie obrobione zawory kulowe do niskich temperatur zachowują szczelność w ekstremalnie niskich temperaturach. W zastosowaniach z parą wodną o wysokiej temperaturze lub gorącym olejem, preferowane są zawory kulowe z gniazdami metalowymi zamiast miękkich gniazd polimerowych, które ulegają degradacji pod wpływem ciepła.
3. Wybierz średnicę otworu i rodzaj połączenia końcowego
Wymagania dotyczące przepływu decydują o tym, czy potrzebna jest konstrukcja o pełnym, czy o zmniejszonym prześwicie. Zawory kulowe o pełnym prześwicie zapewniają nieograniczony przepływ i wspomagają proces czyszczenia rurociągów, co jest idealne w przypadku linii przesyłowych o wysokim przepływie. Zawory kulowe o zmniejszonym prześwicie oferują oszczędności w standardowych zastosowaniach izolacyjnych, w których spadek ciśnienia nie stanowi istotnego problemu.

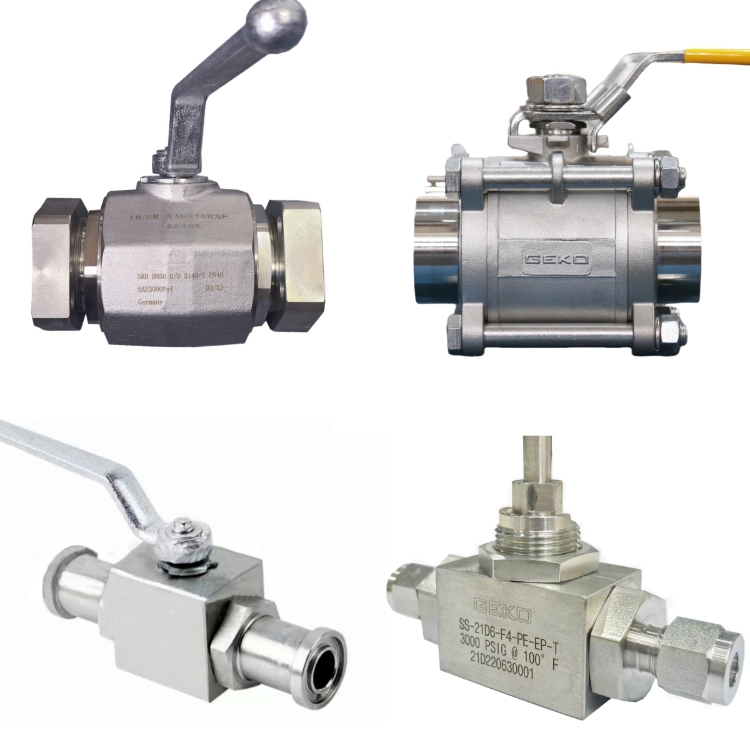

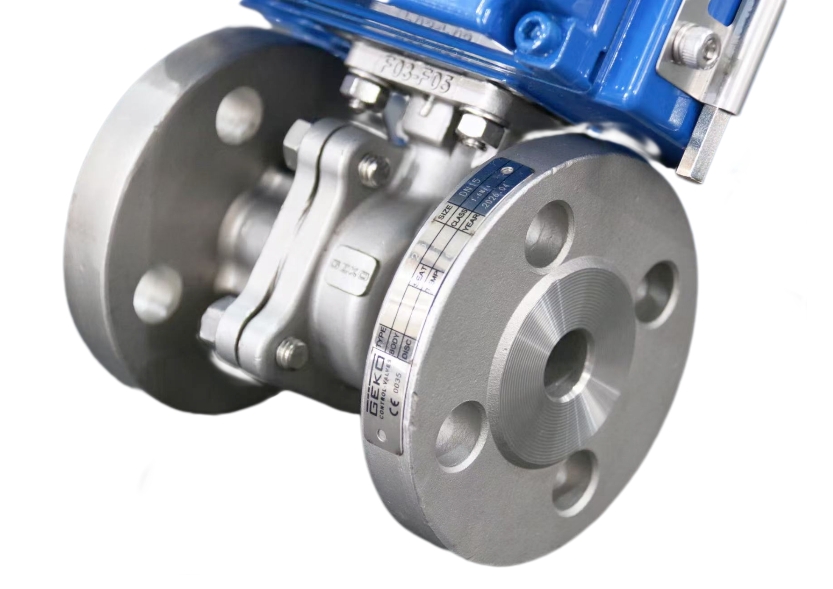

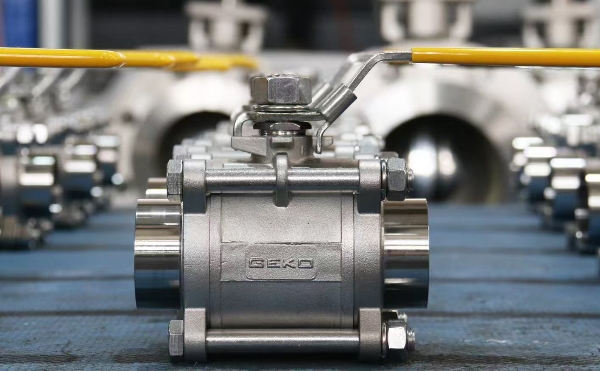

Typowe przyłącza obejmują końcówki kołnierzowe, gwintowane i spawane doczołowo. Zawory kulowe kołnierzowe upraszczają instalację i konserwację na miejscu. Zawory kulowe spawane doczołowo zapewniają doskonałą szczelność w wysokociśnieniowych stałych rurociągach procesowych, natomiast zawory kulowe gwintowane są odpowiednie do niskociśnieniowych rurociągów pomocniczych o małej średnicy.
4. Wybierz odpowiednie materiały uszczelniające i korpusu
Dobór materiałów gniazd zapewnia równowagę między szczelnością uszczelnienia a możliwościami adaptacji do warunków pracy. Zawory kulowe z miękkim gniazdem zapewniają szczelne zamknięcie w umiarkowanych temperaturach, natomiast zawory kulowe z metalowym gniazdem wytrzymują ekstremalne temperatury i ścieranie.
Do typowych materiałów korpusu należą stal węglowa A105, stal nierdzewna 304 i stal nierdzewna 316. Dostępne są również specjalne stopy do zastosowań korozyjnych lub wysokotemperaturowych.
5. Wybierz opcję aktywacji ręcznej lub automatycznej

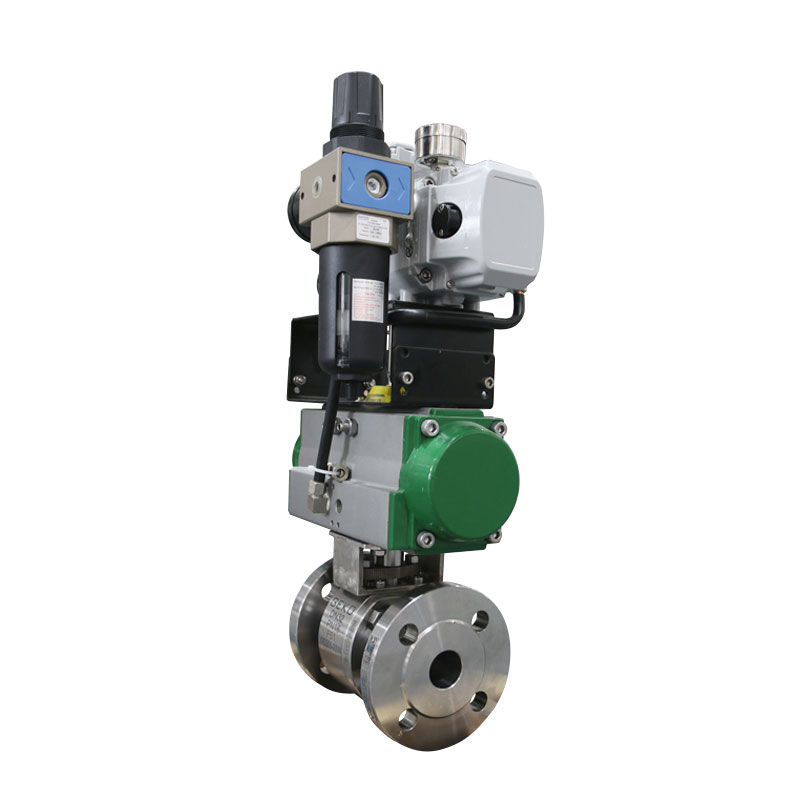

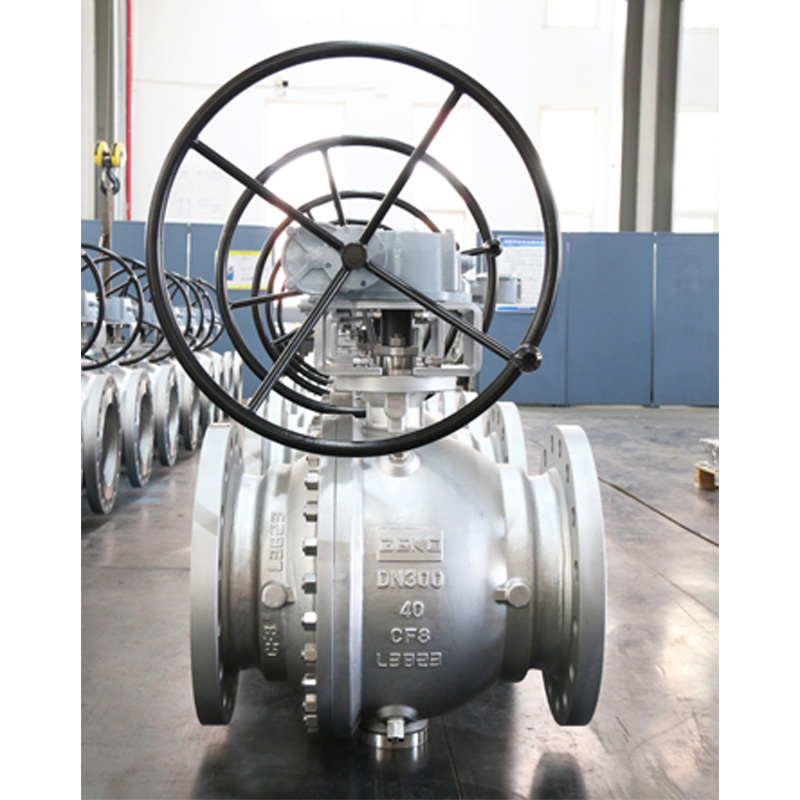

Należy wziąć pod uwagę częstotliwość operacji i metodę sterowania w danym miejscu. Ręczne zawory kulowe z dźwignią lub pokrętłami są ekonomiczne w przypadku rzadkiej eksploatacji na miejscu. W zautomatyzowanych instalacjach procesowych pneumatyczne i elektryczne zawory kulowe umożliwiają zdalne sterowanie włączaniem/wyłączaniem lub modulacją. Siłowniki pneumatyczne są szeroko stosowane w środowiskach zagrożonych wybuchem, natomiast siłowniki elektryczne są wygodne w stacjach bezobsługowych bez dopływu sprężonego powietrza.
6. Przegląd standardów branżowych i certyfikacji
Zawsze sprawdzaj odpowiednie normy branżowe przed sfinalizowaniem specyfikacji zaworu. Zawory kulowe z certyfikatami API, ASME i ISO spełniają rygorystyczne protokoły produkcyjne i testowe, zapewniając stałą jakość w projektach z branży naftowo-gazowej, chemicznej i energetycznej. W przypadku branż specjalnych, takich jak ochrona wodna czy przeciwpożarowa, sprawdź, czy wymagane są dodatkowe atesty.
7. Unikaj typowych pułapek przy wyborze zaworów kulowych
Dobór zaworu wyłącznie według rozmiaru nominalnego bez sprawdzania parametrów ciśnienia i temperatury
Stosowanie miękkich siedzisk w zastosowaniach wymagających wysokiej temperatury lub ściernych szlamów
Ignorowanie korozji średniej i wybór niekompatybilnego materiału nadwozia
Niedopasowane połączenia końcowe powodujące problemy z montażem na miejscu
Zbyt niski moment obrotowy siłownika powodujący nieotwieranie się lub zamykanie zaworu
Rozwiązania zaworów kulowych GEKO Valve na zamówienie
Firma GEKO Valve dostarcza niestandardowe i standardowe zawory kulowe, dopasowane do zróżnicowanych wymagań aplikacji. Nasz zespół inżynierów analizuje Państwa potrzeby w zakresie medium, temperatury, ciśnienia i sterowania, aby zarekomendować najbardziej ekonomiczne rozwiązanie w zakresie zaworów kulowych. Wszystkie zawory przechodzą fabryczne testy ciśnieniowe, aby zagwarantować niezawodną pracę w Państwa przemysłowych systemach rurociągowych.
