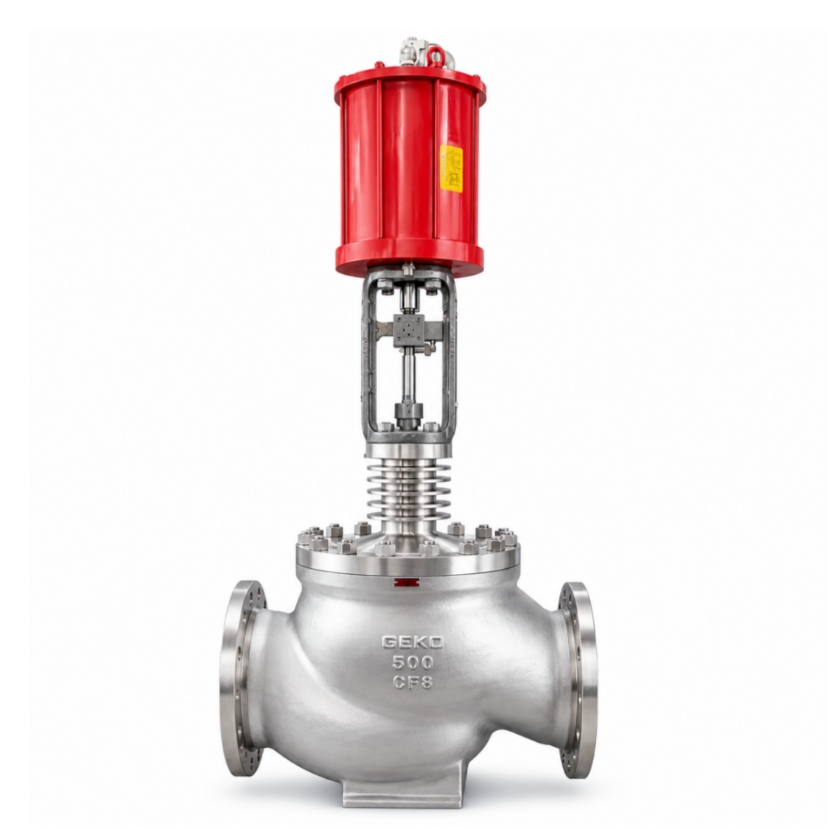

Zawór kulowy z uszczelnieniem mieszkowym GEKO z metalu

GEKO: Marka zaworów dedykowana do mediów silnie żrących i toksycznych

GEKO jest pozycjonowane jako specjalistyczna marka zaworów do zastosowań chemicznych z mediami silnie żrącymi i skrajnie toksycznymi. Jej głównym produktem jest zawór grzybkowy z uszczelnieniem mieszkowym, zaprojektowany z myślą o zerowej emisji, zerowym wycieku zewnętrznym i długiej żywotności. To idealne rozwiązanie dla mediów wysoce toksycznych, takich jak chlor, fosgen, fluorowodór i inne niebezpieczne gazy.

W porównaniu z konwencjonalnymi zaworami grzybkowymi z uszczelnieniem mieszkowym, zawory grzybkowe GEKO z uszczelnieniem mieszkowym redukują emisję gazów ulotnych ponad 100-krotnie i oferują od 5 do 10 razy dłuższą żywotność. W porównaniu z innymi konstrukcjami zaworów mieszkowych, zawory GEKO charakteryzują się bardziej zwartą konstrukcją, łatwiejszą konserwacją i niższymi ogólnymi kosztami eksploatacji.

Seria produktów i parametry techniczne

Główna seria produktów: Zawory kulowe z uszczelnieniem mieszkowym

• Zawór kulowy przelotowy typu T

Jest to standardowa konstrukcja obejmująca rozmiary od DN15 do DN600, ciśnienia od PN16 do PN160 lub klasy 150 do klasy 2500 i temperatury robocze od -20°C do +450°C.

• Zawór kulowy typu Y

Konstrukcja w kształcie litery Y zapewnia niższy opór przepływu i jest odpowiednia do mediów o dużej lepkości i płynów zawierających cząstki.

• Zawór kulowy kątowy

Dzięki 90-stopniowej ścieżce przepływu zawór kulowy kątowy oszczędza miejsce instalacji i jest powszechnie stosowany w zastosowaniach o małej średnicy i wysokim ciśnieniu.

• Zawór serwisowy chloru

Zawory chlorowe GEKO zostały zaprojektowane specjalnie do zastosowań z chlorem suchym i mokrym. Spełniają europejskie normy branżowe dotyczące chloru i należą do produktów certyfikowanych przez ograniczoną liczbę wykwalifikowanych producentów. Zawory te zapewniają doskonałą odporność na korozję i zerowy wyciek zewnętrzny w zastosowaniach z chlorem.

Materiały i parametry ciśnienia

• Korpus zaworu: stal węglowa WCB, stal nierdzewna CF8M 316, stop 20, Hastelloy C do zastosowań silnie korozyjnych.
• Mieszki: Wielowarstwowe miechy ze stali nierdzewnej, np. 316L lub 321, o trwałości zmęczeniowej nie mniejszej niż 10 000 cykli otwierania i zamykania.
• Tarcza i gniazdo: powłoka Stellite 6 o twardości HRC40–50, zapewniająca doskonałą odporność na zużycie i erozję.

Struktura rdzenia i zasada uszczelnienia

Integralna struktura: konstrukcja trzyczęściowa, uszczelnienie mieszkowe, brak uszczelnienia

• Korpus zaworu

Korpus zaworu jest kuty lub odlewany zgodnie z normą ASME B16.34 i może być dostarczony z końcami kołnierzowymi lub do spawania czołowego.

• Zespół miechów

Wielowarstwowy, spawany mieszek ze stali nierdzewnej jest połączony z trzpieniem zaworu z jednej strony, a z korpusem zaworu z drugiej. Taka konstrukcja całkowicie izoluje medium procesowe od atmosfery, eliminując potrzebę stosowania tradycyjnych uszczelnień i zapobiegając wyciekom zewnętrznym.

• Trzonek zaworu

Dwuczęściowa, unosząca się konstrukcja trzpienia zapewnia niezawodne uszczelnienie. Trzpień jest pokryty stellitem, zabezpieczony przed obrotem i zaprojektowany z myślą o pracy przy niskim tarciu.

• Dysk i siedzisko

Stożkowa konstrukcja uszczelnienia metal-metal zapewnia szczelne zamknięcie i zerowy wyciek wewnętrzny. Podczas otwierania i zamykania powierzchnie uszczelniające są samoczyszczące, co zapewnia niezawodne uszczelnienie.

• Kołnierz maski

Kołnierz pokrywy posiada konstrukcję typu „pióro-wpust” z elastyczną uszczelką grafitową, co zapewnia bezpieczeństwo przeciwpożarowe zgodnie z normą API 607.

Opatentowany mechanizm uszczelniający zapewniający zerowy wyciek zewnętrzny

• Absolutna izolacja przez miech

Medium procesowe jest uszczelnione wewnątrz mieszków, co pozwala na osiągnięcie zerowej emisji ulotnej, zgodnie z wymogami TA-Luft. Brak zużycia uszczelnień eliminuje ryzyko wycieku zewnętrznego.

• Elastyczna kompensacja napięcia wstępnego

Mieszek zapewnia naturalną elastyczność, umożliwiając automatyczną kompensację rozszerzalności cieplnej, kurczliwości i zużycia. Zapewnia to stabilne ciśnienie uszczelnienia podczas długotrwałej pracy.

• Uszczelnienie twarde stożkowe

Tarcza i gniazdo są precyzyjnie docierane z dokładnością do mikronów. Po zamknięciu metalowe powierzchnie uszczelniające ściśle do siebie przylegają, zapewniając zerowy przeciek wewnętrzny, zgodnie z normą API 598.

• Konstrukcja anty-momentowa

Mieszek wyposażony jest w konstrukcję ograniczającą obrót, która zapobiega zmęczeniu skrętnemu podczas pracy zaworu, co znacznie wydłuża jego żywotność.

Warunki zastosowania i ograniczenia wydajności

Zalecane zastosowania

Zawory kulowe GEKO z uszczelnieniem mieszkowym są szczególnie przydatne w następujących trudnych warunkach pracy:

• Media: suchy i mokry chlor, fosgen, fluorowodór, chlorowodór, toksyczne gazy, para o wysokiej temperaturze, gorące zasady oraz media o wysokiej temperaturze zawierające cząstki.
• Zakres temperatur: od -50°C do +450°C; specjalne stopowe konstrukcje mogą osiągać temperaturę do 550°C. Zawór utrzymuje stabilną pracę w zmiennych warunkach wysokich i niskich temperatur.
• Zakres ciśnień: klasa 150 do klasy 2500 lub PN16 do PN160, z niezawodnym uszczelnieniem wysokociśnieniowym i brakiem wewnętrznych przecieków.
• Branże: zakłady chemiczne produkujące chloro-alkalia, przemysł chemiczny węgla, rafinacja ropy naftowej, produkcja nawozów, chemikalia wysokowartościowe i produkcja farmaceutyczna.

Aplikacje niezalecane

• Media silnie ścierne z dużymi cząstkami, takie jak ścieki czarne o wysokiej zawartości żużlu. W takich przypadkach zaleca się zastosowanie zaworu kulowego z twardym gniazdem.
• Zastosowania niskociśnieniowe i o dużej średnicy, w których zawory motylkowe z miękkim gniazdem mogą okazać się korzystniejsze pod względem stosunku ceny do jakości.
• Bardzo częste operacje otwierania i zamykania, ponieważ miechy mają ograniczoną trwałość zmęczeniową. W przypadku zastosowań o dużej liczbie cykli zaleca się stosowanie odpornych na zużycie zaworów kulowych.

Wytyczne dotyczące konserwacji i typowe usterki

Kluczowe zasady konserwacji w przypadku usług związanych z substancjami toksycznymi i wysokimi temperaturami

• Nigdy nie demontować pod ciśnieniem.

Mieszek jest elementem cienkościennym i może pęknąć w przypadku demontażu pod ciśnieniem. Przed konserwacją zawór musi zostać całkowicie zdekompresowany do 0 MPa.

• Chroń miech przed uderzeniami.

Mieszek ma wielowarstwową, cienkościenną konstrukcję. Zabrania się uderzania młotkiem, ściskania, drapania i innych uszkodzeń mechanicznych. Do demontażu i montażu należy używać miękkich narzędzi.

• Prowadź dokumentację konserwacyjną.

Wszystkie czynności konserwacyjne, w tym demontaż, czyszczenie, kontrola, wymiana, montaż i testowanie ciśnieniowe, powinny być dokumentowane w formie notatek pisemnych i zdjęć w celu umożliwienia śledzenia.

Typowe usterki i rozwiązania

• Wewnętrzny wyciek lub słabe zamknięcie

Możliwe przyczyny to osadzanie się osadu na powierzchni uszczelniającej lub osadzanie się cząstek między tarczą a gniazdem. Zawór należy zdemontować, oczyścić i doszlifować. Jeśli tarcza lub gniazdo są zużyte, należy wymienić elementy uszczelniające. Jeśli mieszek jest zużyty, należy wymienić cały zespół mieszka.

• Przywieranie lub wysoki moment obrotowy roboczy

Może to być spowodowane nagromadzeniem się popiołu w komorze zaworu, odkształceniem mieszka lub korozją trzpienia. Zawór należy zdemontować i oczyścić. Zdeformowane mieszka należy wymienić, a skorodowane trzpienie należy odrdzewić i nasmarować smarem wysokotemperaturowym.

• Nieszczelność mieszka, rzadki przypadek

Możliwe przyczyny to zmęczenie materiału w miejscu spawania lub korozja spowodowana działaniem medium. Mieszek należy wymienić, a w razie potrzeby ulepszyć jego materiał, np. stosując Hastelloy C w przypadku mediów silnie korozyjnych.

Rekomendacje dotyczące wyboru i zamówień

• Warunki pracy na pierwszym miejscu

W przypadku zastosowań silnie toksycznych, silnie żrących, w wysokich temperaturach i przy wysokim ciśnieniu, preferowanym wyborem są zawory kulowe GEKO z uszczelnieniem mieszkowym. Do mediów zawierających cząstki stałe zaleca się stosowanie zaworó kulowych GEKO z twardym gniazdem.

• Wybór rozmiaru i ciśnienia

DN15 do DN200 i klasa 300 do klasy 600 to najczęściej wybierane i najbardziej ekonomiczne zakresy.

• Strategia części zamiennych

Zaleca się posiadanie zapasowych zespołów miechów, zestawów tarcz i gniazd oraz uszczelek pokrywy o tych samych parametrach. Pomaga to skrócić przestoje serwisowe i obniżyć ogólne koszty napraw.
