W przemysłowych systemach sterowania przepływami, zawory kulowe typu O-port i zawory kulowe typu V-port to dwa popularne typy o różnych założeniach konstrukcyjnych. Bazując na wieloletnim doświadczeniu inżynierskim, firma GEKO Valves oferuje szczegółowe porównanie pod względem konstrukcji, charakterystyki przepływu, wydajności regulacji, możliwości odcięcia i innych, aby pomóc Ci dokonać właściwego wyboru.

1. Projekt konstrukcyjny

Zawór kulowy typu O-port: Kula ma okrągły otwór przelotowy w środku. Po całkowitym otwarciu średnica otworu jest zasadniczo taka sama jak średnica wewnętrzna rurociągu, tworząc prostą ścieżkę przepływu. Zawory kulowe typu O-port firmy GEKO są precyzyjnie obrobione, aby zapewnić niskie opory przepływu i wysoką szczelność.

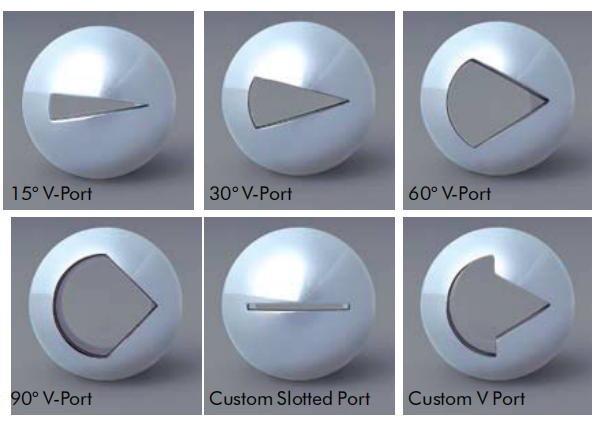

Zawór kulowy z portem V: Kula posiada wycięcie w kształcie litery V. Zawory kulowe GEKO z portem V umożliwiają dostosowanie kąta i rozmiaru wycięcia w kształcie litery V do właściwości medium, co poprawia możliwości ścinania i regulacji.

2. Charakterystyka przepływu

Zawór kulowy typu O-port: Charakterystyka szybkiego otwierania w przybliżeniu. Przepływ gwałtownie wzrasta przy małych otworach (np. 0–15°) i osiąga 80–90% pełnego przepływu przy około 20–30°. Nadaje się do szybkiego otwierania/zamykania, słaba zdolność dławienia.

Zawór kulowy V-port: Charakterystyka stałoprocentowa. Przepływ wzrasta płynnie i liniowo wraz z otwarciem, zaprojektowany do precyzyjnego dławienia. Zawory kulowe GEKO V-port zapewniają doskonałą sterowalność nawet przy małych otworach.

3. Wydajność dławienia

Zawór kulowy typu O-port: Słaba wydajność dławienia. Przepływ zmienia się drastycznie przy małych otworach, co utrudnia precyzyjną regulację; podatny na kawitację, wibracje i hałas przy średnich otworach. Zalecany wyłącznie do sterowania dwupozycyjnego (włącz/wyłącz).

Zawór kulowy z portem V: Doskonała wydajność dławienia. Wycięcie w kształcie litery V zapewnia stabilną i przewidywalną kontrolę przepływu, a krawędź w kształcie litery V zapewnia działanie ścinające, dzięki czemu idealnie nadaje się do mediów włóknistych, cząsteczkowych lub zawiesinowych. Zawory kulowe GEKO z portem V zapewniają niezawodną i stabilną wydajność dławienia.

4. Możliwość wyłączenia

Zawór kulowy typu O-port: Doskonała zdolność odcięcia. Dzięki miękkiemu lub metalowemu gniazdu zapewnia szczelność i zerowy wyciek. Zawory kulowe typu O-port firmy GEKO są szeroko stosowane w zastosowaniach wymagających ścisłego odcięcia.

Zawór kulowy typu V-port: Stosunkowo słabsza zdolność odcinania. Teoretycznie nie może osiągnąć takiej samej wydajności bezprzeciekowej jak zawór typu O-port o tym samym rozmiarze. Zaprojektowany głównie do dławienia, a nie do całkowitego odcięcia.

5. Opór przepływu

Zawór kulowy O-port: Bardzo niski opór przepływu przy pełnym otwarciu, blisko prostej rury, co skutkuje minimalnym spadkiem ciśnienia. Zawory kulowe O-port firmy GEKO charakteryzują się zoptymalizowanymi ścieżkami przepływu, co zapewnia jeszcze niższe zużycie energii.

Zawór kulowy z portem V: Wycięcie w kształcie litery V powoduje pewien opór przepływu nawet przy pełnym otwarciu, co skutkuje większym spadkiem ciśnienia niż w przypadku zaworu z portem O.

6. Odporność na erozję i zużycie (dla mediów zawierających cząstki stałe)

Zawór kulowy typu O-port: Podczas przełączania w medium zawierającym cząstki stałe, cząstki te mogą zostać uwięzione między kulą a gniazdem, co może prowadzić do zarysowań, zużycia, a nawet zatarcia.

Zawór kulowy V-port: Ostra krawędź zaworu V-notch ścina włókna i cząstki stałe, zapobiegając zatykaniu. Lepiej nadaje się do mediów zanieczyszczonych, takich jak media o wysokiej lepkości, krystalizujące, zawierające cząstki stałe lub szlam. Zawory kulowe GEKO V-port doskonale sprawdzają się w ściekach, pulpie, szlamie i innych trudnych zastosowaniach.

7. Typowe zastosowania

Zawór kulowy typu O-port: Odpowiedni do czystych cieczy i gazów (np. wody, pary wodnej, oleju, gazu ziemnego). Pierwszy wybór zapewniający szybkie i niezawodne odcięcie.

Zawór kulowy V-port: Odpowiedni do zastosowań wymagających precyzyjnego dławienia przepływu, szczególnie w przypadku mediów wymagających dużej odporności, takich jak pulpa, ścieki, szlam, płyny o wysokiej lepkości oraz ciecze krystalizujące lub tworzące osad. Zawory kulowe GEKO V-port to niezawodny wybór w zastosowaniach z zaworami regulacyjnymi.

8. Koszt

Zawory kulowe z portem V są zazwyczaj droższe niż zawory kulowe z portem O o tym samym rozmiarze i materiale ze względu na bardziej złożoną obróbkę wycięcia w kształcie litery V. Firma GEKO Valves oferuje różne opcje konfiguracji, aby zrównoważyć wydajność i cenę – skontaktuj się z nami, aby uzyskać zalecenia dotyczące rozmiarów.

9.Jak wybrać? – Przewodnik po wyborze zaworów GEKO

Podsumowanie w jednym zdaniu:

Zawory kulowe typu O-port są ekspertami w zakresie odcinania (szczelne zamknięcie), podczas gdy zawory kulowe typu V-port są ekspertami w zakresie dławienia (precyzyjna kontrola,不怕脏 – nie boją się zanieczyszczonych mediów).

Wybór zależy od tego, czy potrzebujesz wyłączenia czy dławienia, a także od właściwości Twojego medium.
