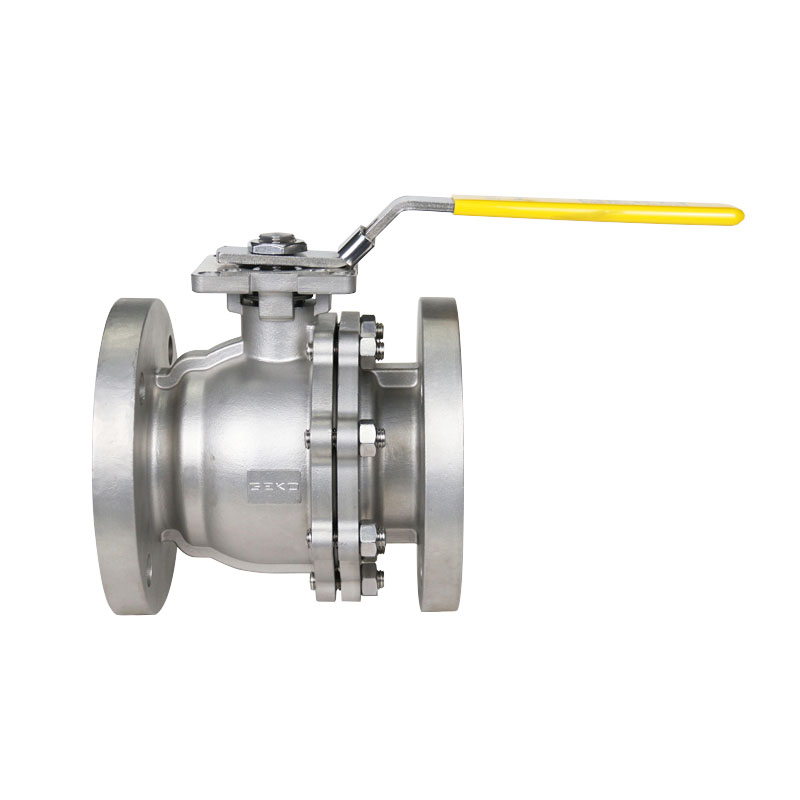

Dwuczęściowy zawór kulowy ręczny serii GKV-225 z bezpośrednim montażem na płycie ISO5211 to zawór kulowy o pełnym przelocie zgodny z normą ASME B16.34 dla klas od 150LB do 2500LB.
Zawór kulowy serii GKV-225 charakteryzuje się solidną i trwałą konstrukcją kołnierza, zapewniającą doskonałą wartość i niezawodną pracę, nadającą się do różnych warunków pracy.
GKV-225 ZAWÓR KULOWY PEŁNOPORTOWY DWUCZĘŚCIOWY Z PODKŁADKĄ MONTAŻOWĄ BEZPOŚREDNIĄ KOŃCÓWKĄ
| |
Zakres rozmiarów NPS 1/2" do 24",DN15 do DN 600
Ciśnienie robocze Klasa ASME 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Zakres temperatur -50°F do 1472°F (-46°C do 800°C) | Materiały korpusu ASTM A351 CF8, CF3, CF8M, CF3M (stal nierdzewna odlewana); ASTM A182 F304, F316, F316L, F904L, F51 (stal nierdzewna dupleksowa, stal nierdzewna kuta). ASTM A216 WCB, WCC (stal węglowa odlewana); ASTM A350 LF2, ASTM A352 LCB (stal węglowa niskotemperaturowa); ASTM A105 (stal kuta). ASTM A182 F22 (stal stopowa Cr-Mo); Stopy specjalne (na bazie niklu i o wysokiej wydajności): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Alloy 20; ASTM B348 Tytan Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Cyrkon R60702, ASTM B365 Tantal R05200, R05400 (tantal).
|
Przeciek Klasa IV, Klasa V, Klasa VI | Materiały łodygowe ASTM A479 Typ 316, ASTM A564 Typ 17-4PH, ASTM A182 Typ F51 |
Twarzą w twarz ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Materiały siedzeń TFM1600, opcjonalnie: Tek Fi ®*, UHMWPE, RPTFE, PTFE itp. |
Norma testowa API 598, EN-12266-1 Wszystkie trzonki zaworów i gniazda są testowane pod kątem zamknięcia gazowego 100 psi. szczelność przed wysyłką, serwis próżniowy do 29" Hg
| Materiały na piłki Stal nierdzewna A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, tytan B348 Gr.2 / Gr.5, cyrkon B493 R60702, tantal B365 R05200 / R05400, hastelloy, stopy na bazie niklu, Inconel 600/625/825, Monel 400 / Monel K500, stop B463 20, F51 (stal nierdzewna dupleksowa), A182 F51, A182 F22, A182 F904L |
Połączenia końcowe Kołnierze końcowe zgodne z normą ASME B16.5 | Standard projektowy ASME B16.34, EN12516, GB/T 12237 |
Aplikacja Przemysł | Platforma Connect ISO5211 |
Seria GKV-225 to pełnoprzelotowy zawór kulowy z kołnierzem i pływającą/jaskrawą kulą, zgodny z normą ASME B16.34.
Konstrukcja zaworu kulowego kołnierzowego serii GKV-225 zapewnia uszczelnienie na poziomie pęcherzyków powietrza i niski moment obrotowy. Model o rozmiarze połówki "-2" jest wyposażony w unikalną technologię procesową GEKO, która umożliwia ciągłe, wewnętrzne, wstępne dokręcanie uszczelnienia. Model o rozmiarze 2/2" -12" wykorzystuje niezależną pokrywę uszczelnienia, którą można łatwo regulować bez demontażu osprzętu montażowego lub siłownika. Pokrywa uszczelnienia ma specjalną konstrukcję, która równomiernie rozkłada obciążenie na uszczelnienie.
Dynamiczne uszczelnienie obciążeniowe zapewnia samoregulację dzięki uszczelce Belleville, która kompensuje zmiany warunków środowiskowych i zużycie, zapewniając bezobsługową pracę i długą żywotność. Większy zawór kulowy z kołnierzem serii GKV-225 jest wyposażony w konstrukcję łożyskową podtrzymującą kulę, co skutecznie redukuje moment obrotowy.

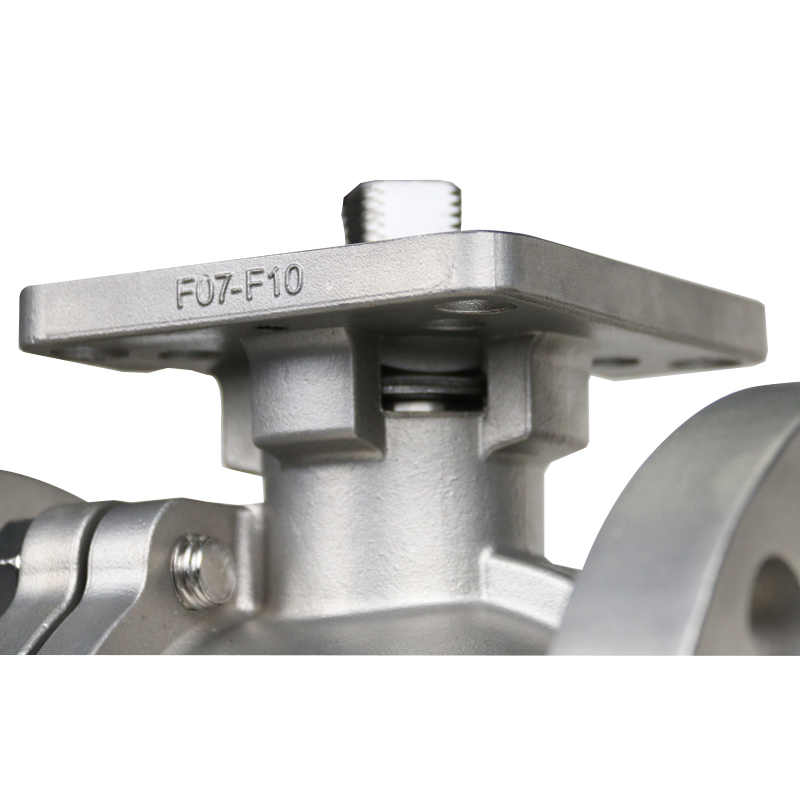

Zawory kulowe kołnierzowe serii GKV-225 są dostępne w wersji ze stali nierdzewnej (CF8M), stali węglowej (WCB) oraz stopów specjalnych (takich jak stop 20, Hastelloy itp.), a także z innych stopów na zamówienie. Wersja nieognioodporna jest wyposażona w standardowe uszczelnienie trzpienia. Ognioodporny rdzeń zaworu API 607 jest wyposażony w grafitowe uszczelnienie trzpienia. Zawór serii GKV-225 posiada zintegrowaną, odlewaną platformę montażową zgodną z normą ISO 5211, co ułatwia automatyzację.
Unikalna konstrukcja serii zaworów kulowych kołnierzowych GKV225
Zawory kulowe kołnierzowe serii GKV-225 mogą być wyposażone w powłokę gniazda zaworu ze stopu kobaltu i chromu Stellite ® zapewniającą doskonałą odporność na korozję, wyższą temperaturę roboczą i doskonałą odporność na zużycie przy dużej twardości.
Zawór kulowy kołnierzowy serii GKV-225 z metalowym gniazdem jest standardowo wyposażony w uszczelnienie doczołowe spełniające lub przekraczające wymagania odcięcia określone w normie CI 70-2 klasy V. Opcjonalnie może być wyposażony w wymagania odcięcia określone w klasie VI.
Dwuczęściowy zawór kulowy z pełnym otworem kołnierzowym serii GKV225 znajduje zastosowanie w wielu gałęziach przemysłu
Przemysł petrochemiczny i gazowy
Miejskie zaopatrzenie w wodę i inżynieria HVAC
Inżynieria okrętowa i oceaniczna
Ochrona środowiska i przemysłowe oczyszczanie wody
