Zawór kulowy z górnym wejściem do zbiornika i spustem od spodu GKV295 został zaprojektowany do czystego, wydajnego i całkowitego opróżnienia zbiorników, reaktorów lub naczyń z cieczy lub substancji półstałych. Jego konstrukcja z górnym wejściem umożliwia łatwą konserwację i serwisowanie w linii, minimalizując przestoje.
Montaż powierzchniowy, bez pustych przestrzeni, gwarantuje brak martwych przestrzeni i przepływ bez pozostałości, co jest idealnym rozwiązaniem dla branż o wysokich standardach czystości, takich jak przemysł farmaceutyczny, spożywczy, kosmetyczny i specjalistycznych chemikaliów.
Zawór kulowy dolnego spustu zbiornika z górnym wejściem
| |
Zakres rozmiarów DN25–DN200 (NPS 1"–NPS 8")
Zakres temperatur Miękkie siedzisko (PTFE/EPDM): od -20°C do +200°C Metalowe siedzisko: do +800°C
| Materiał korpusu ASTM A351 CF8, CF3, CF8M, CF3M (stal nierdzewna odlewana); ASTM A182 F304, F316, F316L, F904L, F51 (stal nierdzewna dupleksowa, stal nierdzewna kuta). ASTM A216 WCB, WCC (stal węglowa odlewana); ASTM A350 LF2, ASTM A352 LCB (stal węglowa niskotemperaturowa); ASTM A105 (stal kuta). ASTM A182 F22 (stal stopowa Cr-Mo); Stopy specjalne (na bazie niklu i o wysokiej wydajności): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Alloy 20; ASTM B348 Tytan Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Cyrkon R60702, ASTM B365 Tantal R05200, R05400 (tantal). |
Ciśnienie robocze 150LB - 2500LB | Materiał łodygi SS316, SS316L, Duplex SS, Nitronic 50 itp. |
Twarzą w twarz ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002
| Materiał siedziska Norma: RPTFE; Opcjonalnie: TFM1600, Tek-Fil®, UHMWPE, wypełniacz wnęk, siedzisko metalowe |
Materiał piłki SS316L, Hastelloy, stal nierdzewna pokryta PTFE, ceramika, F46, F51 itp. | Styl nadwozia 1-etapowy |
Standardy projektowe ASME B16.34, ISO 15761, DIN EN 12516, MSS SP-134 | Połączenie Kołnierzowy |
Zawór kulowy dolnego spustu zbiornika z górnym wejściem
Opis:
Zawór kulowy do zbiornika z górnym wejściem jest przeznaczony do rozładunku od dołu
zastosowania w zbiornikach, reaktorach i naczyniach, oferujące drenaż płuczący,
konstrukcja zajmująca mało miejsca i łatwa konserwacja w trybie ciągłym.
Górna konstrukcja wejścia umożliwia demontaż, inspekcję i naprawę elementów wewnętrznych
części bez konieczności wyjmowania zaworu z systemu — minimalizując przestoje i
zapewniając sterylne i wydajne przetwarzanie.
Główne cechy:
Konstrukcja z górnym wejściem – umożliwia szybką konserwację kulki, gniazd i uszczelnień w linii
Odpływ montowany na równi z powierzchnią – zapewnia całkowite i czyste odwodnienie przy zerowej objętości zatrzymanej
Pełny przelot – nieograniczony przepływ, odpowiedni do mediów lepkich lub zawierających ciała stałe
Trzpień zabezpieczający przed wypłynięciem, urządzenie antystatyczne i konstrukcja ognioodporna (opcjonalnie)
Wypełniacze wnęk – eliminują martwe strefy, idealne do zastosowań sanitarnych lub w instalacjach szlamowych

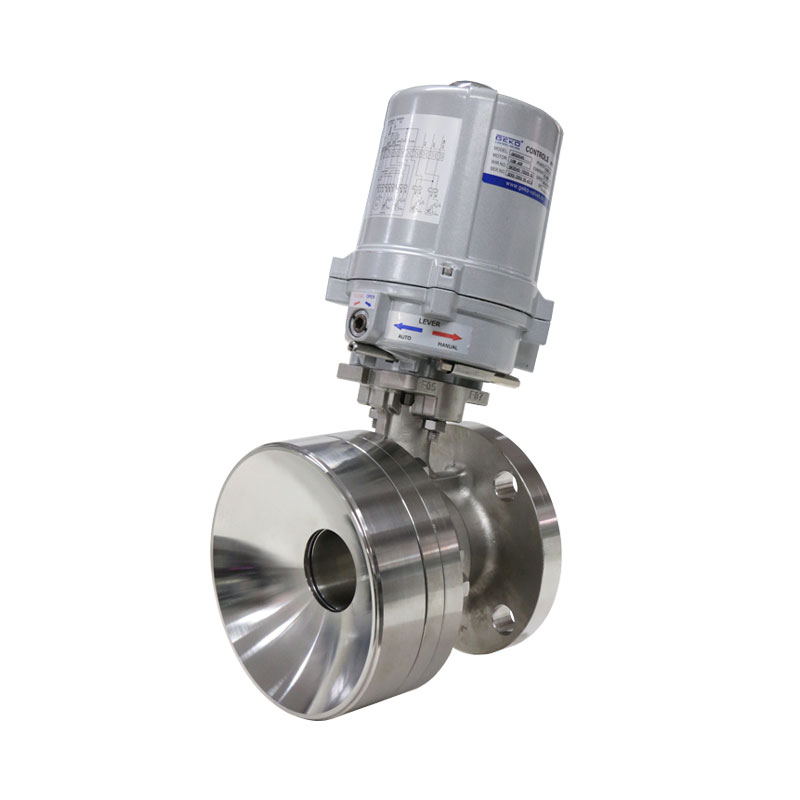

Dostępne z dźwignią ręczną, przekładnią lub opcjami uruchamianymi pneumatycznie/elektrycznie.
Szczegóły techniczne
Rozmiar: DN25–DN300 (1"–12")
Ciśnienie: Do klasy 600 / PN100
Temperatura: od -50°C do +600°C (w zależności od materiału)
Połączenia końcowe: Podkładka zbiornika (spawana), kołnierzowa (RF/RTJ), zaciskowa lub dostosowana
Normy: API 6D, ASME B16.34, EN 12516-1
Przybory:
Nadwozie / Maska: SS304/SS316, Stop 20, Hastelloy C276, Duplex/Super Duplex, Tytan Gr.2
Kula: SS316/316L, chromowana lub powlekana ENP, Hastelloy, Monel, powlekana ceramicznie
Trzonek: SS316/316L, Duplex 2205, odporny na wydmuchanie, opcjonalnie ognioodporny
Siedzisko: PTFE, TFM1600, PEEK, PTFE/TFM z wnęką, metal (stellit)
Uszczelnienia / uszczelnienia: PTFE, grafit, Viton, EPDM, Kalrez, uszczelnienia trzpienia z obciążeniem dynamicznym
Przegląd najważniejszych wydarzeń:
Konstrukcja z górnym wejściem umożliwiająca łatwą konserwację w trakcie pracy
Kula pozbawiona pustych przestrzeni i martwych przestrzeni gwarantuje przepływ bez pozostałości.
Nadaje się do zastosowań w przemyśle o wysokiej czystości i w trudnych warunkach chemicznych
Zawór kulowy do opróżniania dolnego zbiornika z górnym wejściem | Pełny drenaż i łatwa konserwacja
Zawór kulowy z górnym opróżnianiem zbiornika i dolnym opróżnianiem został zaprojektowany dla branż, w których wymagane jest całkowite opróżnienie zbiornika, łatwa konserwacja i niezawodne uszczelnienie w wymagających warunkach procesowych.
Kluczowa cecha:
Konstrukcja z wejściem od góry: umożliwia bezpośredni dostęp do wewnętrznych podzespołów
szybka konserwacja bez konieczności demontażu zaworu, co zmniejsza przestoje i nakład pracy.
Pełny przepływ: Zoptymalizowana geometria zapewnia maksymalny przepływ przy minimalnym
spadek ciśnienia, idealny do płynów lepkich, zawiesinowych lub zawierających ciała stałe.
Odpływ dolny montowany na równi z powierzchnią: całkowite odwodnienie przy wylocie zbiornika,
minimalizacja pozostałości, czasu czyszczenia i ryzyka zanieczyszczenia.
Uszczelnienie o wysokiej wydajności: gniazda PTFE, PEEK lub elastomerowe zapewniają odporność chemiczną
odporność, ochrona przed zużyciem i wytrzymałość na temperaturę.
Materiały o dużej wytrzymałości: stal nierdzewna, duplex lub specjalne stopy odporne na korozję
odporność w agresywnych środowiskach.
Elastyczna obsługa: obsługuje obsługę ręczną, pneumatyczną lub elektryczną,
z opcjonalną integracją automatyzacji.
