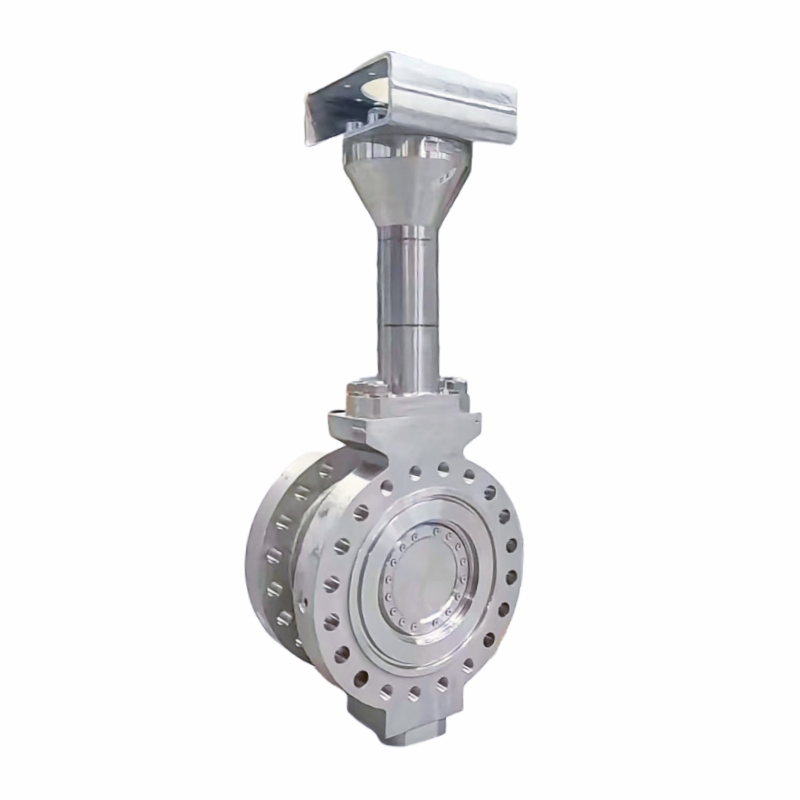

Zawór motylkowy antywibracyjny

W wymagających zastosowaniach przemysłowych, osiągnięcie „wysokowydajnej regulacji” za pomocą zaworów motylkowych z potrójnym offsetem wymaga jednoczesnego pokonania trzech głównych wyzwań: turbulencji przy małych otworach, stabilności przy dużej różnicy ciśnień oraz długotrwałej sztywności dynamicznej. Firma GEKO Fluid Control GmbH, czerpiąc z bogatego doświadczenia w dynamice płynów i produkcji precyzyjnej, przekształciła zawór motylkowy z potrójnym offsetem z niezawodnego urządzenia odcinającego w precyzyjny instrument sterujący dzięki dziewięciu kluczowym innowacjom technologicznym. Optymalizacja płynów – tłumienie zakłóceń u źródłaOpływowa konstrukcja dysku o dużym profilu kulistym optymalizuje rozkład ciśnienia na powierzchni wlotowej, skutecznie redukując wahania wirowe przy małych otworach. Zoptymalizowany półkąt stożka i promień obrotu minimalizują martwe strefy tarcia i umożliwiają szybkie odłączenie powierzchni uszczelniającej, zwiększając czułość reakcji przy mikrootworach. Innowacja w ścieżce przepływu – równoważenie redukcji ciśnienia i kontrola liniowa Konstrukcja płytki wylotowej z półotworem redukuje zawirowania i obniża spadek ciśnienia, znacznie poprawiając stabilność regulacji przy dużej różnicy ciśnień. Konstrukcja rowka prowadzącego przepływ w gnieździe zaworu przekształca wrodzoną cechę szybkiego otwierania w płynną charakterystykę przepływu o stałym natężeniu procentowym, eliminując skoki przepływu i zapewniając równomierny wzrost regulacji w całym zakresie ruchu. Inżynieria do trudnych warunków – specjalizacja w zakresie wysokich różnic ciśnień i niskich przepływów Standardowy kierunek przepływu do otwarcia (do przedmuchiwania, FO i podobnych zastosowań) minimalizuje dynamiczne wahania momentu obrotowego i zwiększa stabilność trzpienia. Konstrukcja z regulacją wnęki o 40–60% w gnieździe zaworu zwiększa prędkość przepływu przy małych otworach, eliminując tradycyjne ograniczenie słabej kontroli przy małych otworach. Zapewnienie niezawodności – od dopasowania momentu obrotowego do integralności konstrukcyjnej Precyzyjne dopasowanie dynamicznego momentu obrotowego do wyjścia siłownika przy każdym stopniu otwarcia gwarantuje niezawodną siłę napędową na całym skoku. Pełne połączenie trzpienia z tarczą bez użycia sworznia zapewnia większą powierzchnię nośną i wytrzymałość na ścinanie, gwarantując sztywność i odporność na zmęczenie przy modulacji wysokoczęstotliwościowej. Konstrukcja zapobiegająca luzowaniu się śrub ściskających powierzchnię uszczelniającą wytrzymuje uderzenia cieczy o dużej prędkości, gwarantując stałe napięcie wstępne uszczelnienia podczas długotrwałej regulacji dynamicznej. WniosekDzięki synergistycznej integracji tych dziewięciu precyzyjnie zaprojektowanych rozwiązań, firma GEKO gruntownie przełamała tradycyjne przekonanie, że zawory motylkowe z potrójnym offsetem służą „tylko do odcinania”. W firmie GEKO wysokowydajna regulacja stanowi optymalne połączenie dynamiki płynów, materiałoznawstwa i doskonałości inżynierskiej.
