GEKO - Zawór kulowy z podwójnym zaworem elektromagnetycznym, z zerowym przeciekiem, z systemem SIS i DCS, stosowany w środowiskach o wysokim ryzyku chemicznym

Projekt włókna węglowego firmy Shandong GUOTAI Dacheng Technology Co., Ltd nawiązał współpracę z Zawory i regulatory GEKO , kierowany przez izraelskich ekspertów, utworzył zespół badawczo-rozwojowy składający się z uznanych ekspertów z kraju i ze świata. Projekt kompleksowo wdrożył międzynarodowy, zaawansowany sprzęt produkcyjny i technologię procesu produkcyjnego, aby stworzyć wysokiej klasy łańcuch przemysłowy skoncentrowany wokół włókien węglowych i materiałów kompozytowych, napędzając powstanie klastra przemysłowego o wartości wielu miliardów dolarów. Całkowita inwestycja w projekt wynosi około 7 miliardów juanów, a w początkowej fazie obejmuje linię produkcyjną zdolną do rocznej produkcji 7500 ton włókien prekursorowych i 3000 ton włókna węglowego.

Projekt koncentruje się przede wszystkim na produkcji włókien węglowych średniej i wysokiej klasy, przędz węglowych, materiałów kompozytowych z włókna węglowego oraz ich przetworzonych produktów. Oczekuje się, że niektóre z tych produktów przełamią międzynarodowe monopole i wypełnią luki na rynku krajowym. Zastosowania tych produktów są szerokie i obejmują przemysł zbrojeniowy, lotniczy, nowe sektory energetyczne, pojazdy szynowe, energetykę wiatrową, ogniwa paliwowe, zbiorniki ciśnieniowe, sport i rekreację, a także wiele innych dziedzin.

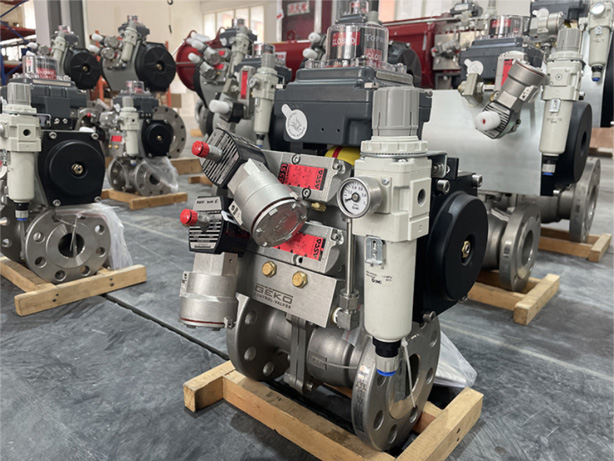

Na wstępnie ukończonych liniach produkcyjnych materiałów kompozytowych w ramach projektu Guotai Dacheng Carbon Fiber wdrożono program blokowania zaworów bezpieczeństwa w oparciu o wymagania poziomu bezpieczeństwa SIL2. Zawory i regulatory GEKO Zgodnie z wymaganiami, linia produkcyjna została wyposażona w 248 zestawów podwójnych zaworów elektromagnetycznych (jedna ścieżka dla systemu bezpieczeństwa SIS, a druga dla rozproszonego systemu sterowania DCS) z pneumatycznymi zaworami kulowymi o zerowej szczelności. Produkty uzyskały chińskie patenty krajowe i certyfikaty, w tym TUV-SIL3, TVU Low Emission, TVU API 607 ​​Fireproof, CCC i Ex NEPSI Explosion-proof, spełniając wszystkie wymagania projektu dotyczące wysokiej jakości kluczowego sprzętu pomocniczego w międzynarodowych zaawansowanych liniach produkcyjnych.

Pneumatyczny zawór kulowy z zerową szczelnością, wyposażony w dwa zawory elektromagnetyczne, wykazuje szereg zalet w praktycznych warunkach pracy:

1. **Zbędna ścieżka sterowania:**

- Jeden zawór elektromagnetyczny jest podłączony do systemu bezpieczeństwa SIS (ang. Safety Instrumented System), a drugi do rozproszonego systemu sterowania DCS (ang. Distributed Control System), zapewniając redundantną ścieżkę sterowania.

- W przypadku awarii jednego układu, drugi układ nadal może obsługiwać zawór, co pozwala uniknąć sytuacji, w których awaria pojedynczego układu sterowania unieruchamia zawór, zwiększając w ten sposób niezawodność i bezpieczeństwo układu.

2. **Integracja z DCS:**

- Dzięki zintegrowaniu pneumatycznego zaworu kulowego z systemem DCS możliwe jest monitorowanie stanu zaworu, co pozwala na sterowanie otwieraniem i zamykaniem zaworu w czasie rzeczywistym.

- Integracja ta umożliwia dokładniejszą kontrolę procesów i skoordynowane działania.

3. **Alerty w czasie rzeczywistym i wskazania błędów:**

- Pneumatyczny zawór kulowy odcinający zapewnia alarmy w czasie rzeczywistym i wskazania błędów, pomagając w terminowym wykrywaniu i rozwiązywaniu problemów oraz minimalizując przestoje.

4. **Funkcja zerowego wycieku:**

- Charakterystyka zerowej szczelności gwarantuje brak wycieku medium, gdy zawór jest w pozycji zamkniętej, co przyczynia się do ochrony środowiska, zapobiega marnotrawstwu zasobów oraz poprawia uszczelnienie procesu i wydajność produkcji.

5. **Indywidualny projekt i konfiguracja:**

- Projekty GEKO i konfiguruje układ podwójnego zaworu elektromagnetycznego i jego interakcję ze zintegrowanym systemem sterowania na podstawie określonych warunków operacyjnych i wymagań bezpieczeństwa.

- Dzięki temu operacje są bardziej zautomatyzowane, co ogranicza potrzebę ręcznej interwencji i zwiększa ogólną wydajność i spójność operacyjną.

Podsumowując, wynalazek ten zmniejsza ryzyko, zapewnia elastyczne i zintegrowane opcje sterowania, gwarantuje stabilną pracę i wydajność procesu produkcyjnego oraz chroni bezpieczeństwo personelu i sprzętu.
