Wybór między zaworami kulowymi o pełnym i zmniejszonym otworze: Kompletny przewodnik wyboru zaworów kulowych o pełnym i zmniejszonym otworze

Podczas określania specyfikacji przemysłowych zaworów kulowych ćwierćobrotowych do rurociągów procesowych, systemów przesyłu płynów i pętli izolacji bezpieczeństwa inżynierowie często stają przed kluczową decyzją: zawory kulowe pełnoprzelotowe Lub zawory kulowe o zmniejszonym otworzeTe dwie konfiguracje otworu są również szeroko znane na światowych rynkach przemysłowych pod alternatywnymi nazwami zawodowymi: zawór kulowy o pełnym otworze, zawór kulowy o przelotowym otworze, zawór kulowy o prostym otworze dla typu o przepływie ponadwymiarowym; zawór kulowy o zmniejszonym otworze, zawór kulowy o ograniczonym otworze, zawór kulowy o wąskim otworze, zawór kulowy o ograniczonym otworze dla wersji o mniejszym przepływie.

Wewnętrzny otwór kuli bezpośrednio wpływa na opór przepływu, spadek ciśnienia, zużycie energii pompowania, wydajność czyszczenia rurociągu, koszty projektu i długoterminową wydajność systemu. Niewłaściwy dobór średnicy wewnętrznej zaworu może prowadzić do nadmiernej utraty ciśnienia, ograniczenia możliwości przetłaczania, wyższych kosztów operacyjnych, a nawet ukrytych zagrożeń dla bezpieczeństwa w krytycznych rurociągach przemysłowych. Niniejszy szczegółowy przewodnik omawia definicje, skróty, różnice konstrukcyjne, zalety i wady oraz obowiązujące warunki pracy zaworów kulowych o pełnym i ograniczonym otworze przelotowym, aby pomóc kupującym w podejmowaniu trafnych decyzji zakupowych.

1. Definicja i wszystkie alternatywne nazwy zaworu kulowego pełnoprzelotowego

Standardowa oficjalna nazwa

Zawór kulowy pełnoprzelotowy

Popularne synonimy przemysłowe i aliasy regionalne

• Zawór kulowy pełnoprzelotowy (najczęściej używany termin w normach API, ASME i europejskich)
• Zawór kulowy przelotowy
• Zawór kulowy o prostym otworze
• Zawór kulowy pełnoprzepływowy
• Zawór kulowy o jednakowym otworze

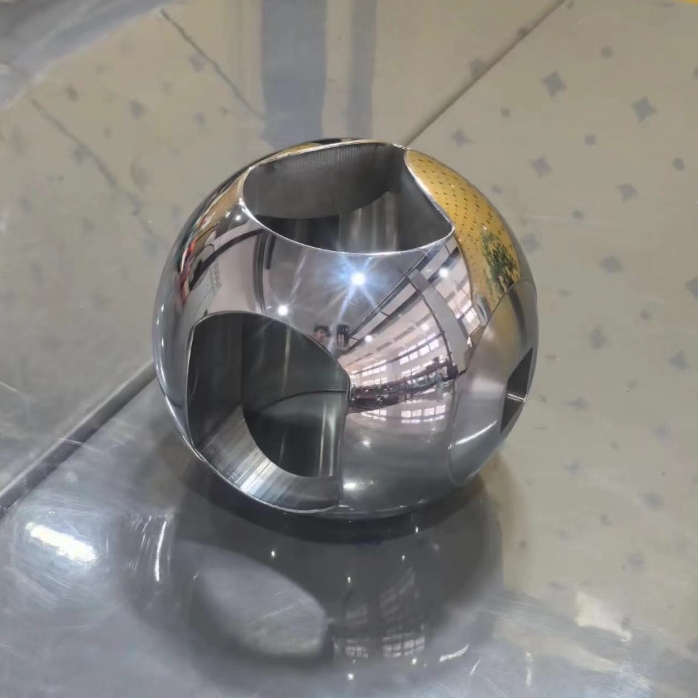

W zaworze kulowym o pełnym przelocie, okrągły otwór wewnątrz kuli pływającej lub zamontowanej na czopie dokładnie odpowiada średnicy wewnętrznej podłączonego rurociągu. Kanał przepływowy tworzy prosty, niezakłócony, liniowy przebieg z minimalnym zwężeniem po pełnym otwarciu.

Główne zalety zaworów kulowych pełnoprzelotowych/pełnoprzelotowych

• Prawie zerowy spadek ciśnienia w korpusie zaworu, znacznie obniżający obciążenie pompy i zużycie energii w układach cyrkulacyjnych o dużym przepływie
• Wspomaga czyszczenie rurociągów, inspekcję wewnętrzną i czyszczenie mechaniczne (niezbędne w przypadku przesyłu ropy naftowej i gazu, ropy naftowej, gazu ziemnego i rafinowanych paliw)
• Nadaje się do mediów lepkich, szlamu, ścieków i płynów zawierających cząstki stałe, bez ryzyka zatkania
• Nieograniczona prędkość przepływu cieczy, idealna do awaryjnego spuszczania cieczy, opróżniania i szybkiego wyłączania
• Kompatybilny z zaworami kulowymi z kulą pływającą i montowanymi na czopie, w klasach od niskiego do bardzo wysokiego ciśnienia

Wady

Większy element kuli wymaga większego wymiaru całego korpusu zaworu, większej wagi, wyższych kosztów surowców i wyższej początkowej ceny zakupu w porównaniu do odpowiedników o mniejszym otworze.

Typowe scenariusze zastosowań

• Linie przesyłowe ropy naftowej i gazu ziemnego dalekosiężnego
• Rurociągi procesowe rafinerii, pętle przesyłu płynów petrochemicznych
• Układy hydrauliczne, obieg wody chłodzącej o dużym przepływie w elektrowniach
• Rurociągi wymagające regularnego czyszczenia i kontroli korozji wewnętrznej
• Rurociągi do przesyłu kriogenicznego LNG i ciekłego azotu

2. Definicja i wszystkie alternatywne nazwy zaworu kulowego o zmniejszonym otworze

Standardowa oficjalna nazwa

Zawór kulowy o zmniejszonym otworze

Powszechnie akceptowane pseudonimy przemysłowe

• Zawór kulowy o zmniejszonym otworze (globalny standardowy termin inżynierski)
• Zawór kulowy o ograniczonym otworze
• Zawór kulowy o wąskim otworze
• Zawór kulowy o ograniczonym otworze
• Zawór kulowy z zwężonym portem
• Zawór kulowy o częściowym przelocie

Średnica wewnętrzna zaworu kulowego o zmniejszonym otworze jest celowo mniejsza niż nominalny rozmiar rury (NPS/DN) przyłączy końcowych zaworu, zazwyczaj o jeden lub dwa rozmiary mniejsza. Powoduje to zwężenie gardzieli wewnątrz kuli, co nieuchronnie generuje turbulencje i spadek ciśnienia podczas przepływu płynu.

Główne zalety zaworów kulowych o zmniejszonym otworze/prześwicie

• Kompaktowa konstrukcja, mniejszy rozmiar obudowy, mniejsza waga i łatwiejsza instalacja w ciasnych przestrzeniach
• Niższe koszty produkcji, oferujące znaczne korzyści ekonomiczne w przypadku zamówień masowych o ogólnym przeznaczeniu
• Mniejszy rdzeń kuli zmniejsza moment obrotowy, co wymaga mniejszych i tańszych siłowników pneumatycznych/elektrycznych do sterowania automatycznego
• Wystarczająca wydajność odcinania dla konwencjonalnych rurociągów odgałęzionych o niskim przepływie i niekrytycznym znaczeniu

Wady

• Widoczny spadek ciśnienia i strata ciśnienia, zwiększające się ciągłe zużycie energii przez pompy obiegowe
• Nie można przejść przez tłoki inspekcyjne rurociągów, zabronione jest korzystanie z głównych linii przesyłowych wymagających wewnętrznego czyszczenia
• Wyższe ryzyko zablokowania podczas obsługi lepkich cieczy, osadów i mediów zawierających cząstki stałe

Typowe scenariusze zastosowań

• Budowa instalacji HVAC, zaopatrzenia w wodę użytkową i małych odgałęzień rurociągów pomocniczych przemysłowych
• Powietrze pomiarowe, sprężone gazy, małe linie dozujące chemikalia
• Pętle obejściowe wtórne, punkty poboru próbek i niekrytyczne gałęzie izolacyjne
• Niskociśnieniowe instalacje uzdatniania wody i lekkie instalacje przemysłowe ogólnego przeznaczenia

3. Tabela bezpośredniego porównania: zawory kulowe o pełnym i zmniejszonym otworze

• Średnica wewnętrzna otworu: Pełny port (pasuje do średnicy wewnętrznej rury) | Zmniejszony port (otwór o zbyt małej średnicy)
• Alternatywna nomenklatura: Zawór kulowy o pełnym przepływie, przelotowy, pełnoprzepływowy | Zawór kulowy o zmniejszonym przepływie, ograniczonym przepływie, wąskim przepływie
• Spadek ciśnienia:Minimalna, nieznaczna utrata ciśnienia | Zauważalne turbulencje i utrata ciśnienia
• Zgodność z piggingiem: W pełni obsługiwane w przypadku inspekcji rurociągów | Brak możliwości czyszczenia rurociągów
• Całkowite wymiary i waga: Większy i cięższy | Kompaktowy i lekki
• Wymagania dotyczące siłownika: Większy moment obrotowy, większy siłownik | Niższy moment obrotowy, mniejszy siłownik
• Całkowity koszt:Wyższa początkowa inwestycja | Oszczędne, przyjazne dla budżetu
• Najlepsze dla:Główne linie procesowe, ropa i gaz, kriogenika, systemy o wysokim przepływie | Odgałęzienia pomocnicze, HVAC, gaz pomiarowy, ogólne odcięcie włączania/wyłączania

4. Praktyczne zasady wyboru, aby uniknąć błędnej specyfikacji

1. Wybierać Zawór kulowy pełnoprzelotowy (pełnoprzelotowy) jeśli linia stanowi trzon główny, wymaga przedmuchu, transportuje duże ilości lepkich płynów, szlamu lub mediów kriogenicznych lub priorytetem jest oszczędność energii.
2. Sprecyzować Zawór kulowy o zmniejszonym otworze (zmniejszonym porcie) do odgałęzień drugorzędnych, rurociągów o małej średnicy do zastosowań w instalacjach pomiarowych, ręcznego, okazjonalnego wyłączania oraz projektów o kontrolowanych kosztach i niekrytycznych.

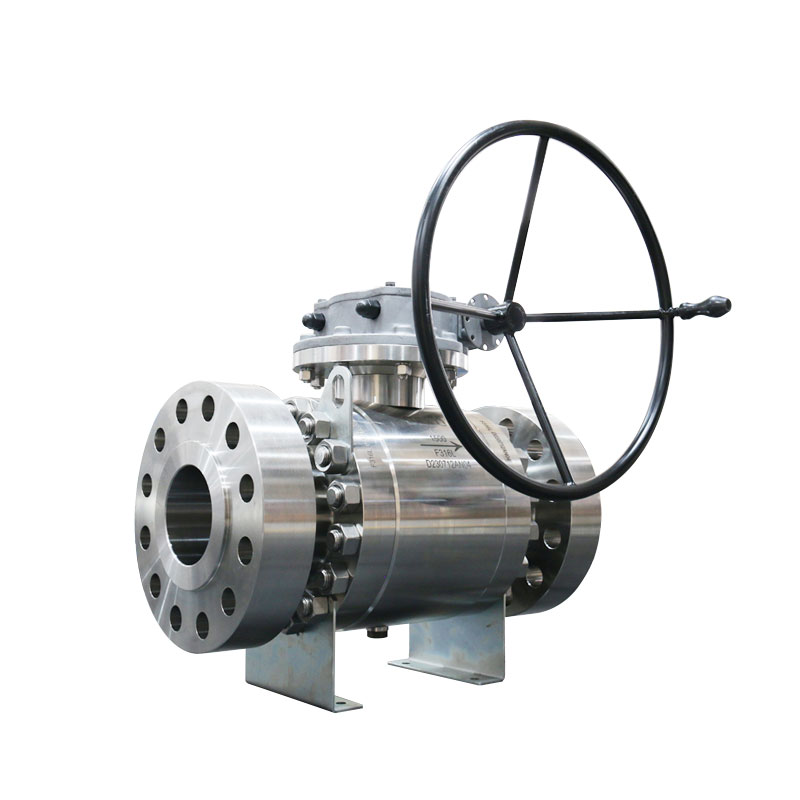

3. W przypadku zaworów kulowych wysokociśnieniowych z mocowaniem czopowym stosowanych w sektorze naftowym i gazowym API 6D, standardem branżowym jest zawsze wersja o pełnym przelocie.
4. Małe zawory kulowe pływające DN15 ~ DN50 do zastosowań ogólnych zazwyczaj domyślnie przyjmują konstrukcję o zmniejszonym otworze, natomiast zawory odcinające o dużej średnicy preferują konstrukcję o pełnym otworze.

5. Wnioski

Podstawowa różnica między zaworami kulowymi o pełnym przelotie (pełny przelot, przelotowy, pełny przepływ) a zaworami kulowymi o zmniejszonym przelotie (zmniejszony przelot, ograniczony przelot, wąski przelot) leży w wewnętrznym kanale przepływu i wynikającej z tego wydajności systemu. Nie ma uniwersalnego, lepszego rozwiązania, jedynie najbardziej odpowiednia konfiguracja, dopasowana do hierarchii rurociągów, zapotrzebowania na przepływ, właściwości medium, wymagań dotyczących czyszczenia rurociągów i budżetu projektu.

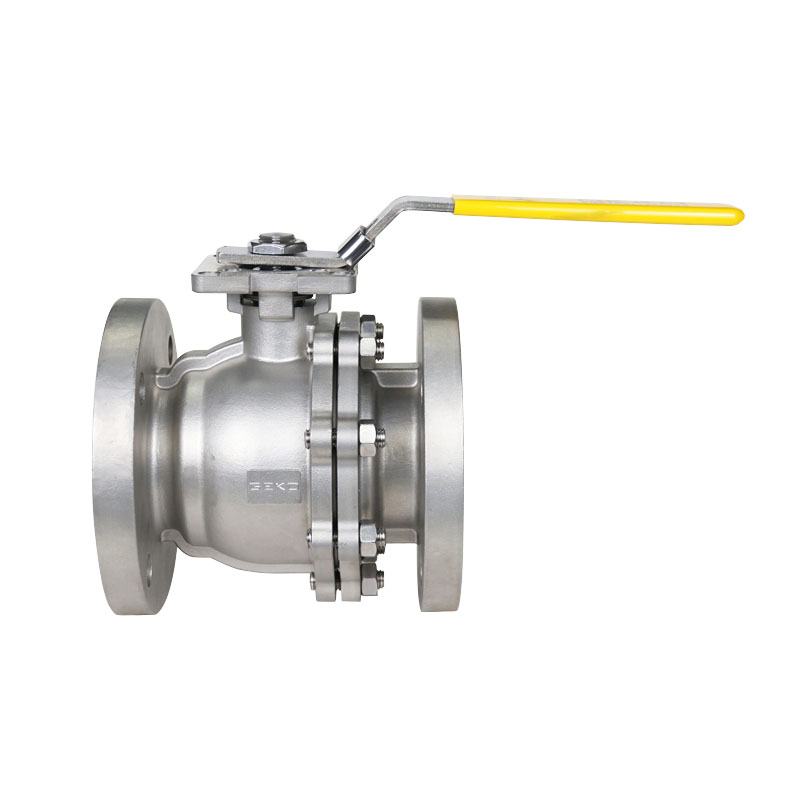

Firma GEKO Valve dostarcza zarówno zawory kulowe o pełnym przelocie, jak i zawory kulowe o zmniejszonym przelocie, w wersji pływającej i montowanej na czopie, z korpusami wykonanymi ze stali węglowej WCB, stali nierdzewnej SS304/SS316, stali dupleksowej, miękkich gniazd PTFE i metalowych gniazd STL, aby sprostać wszystkim wymaganiom dotyczącym konfiguracji otworów przemysłowych w światowym przemyśle przetwórczym.
